L'installation électrique dans les salles de bains et cuisines, particulièrement autour des points d'eau comme l'évier et la baignoire, est un domaine où la sécurité prime. Les normes électriques, bien que parfois complexes et contraignantes, visent à prévenir les risques d'électrocution, notamment dans des environnements où l'eau est omniprésente. Cet article explore les spécificités liées aux interrupteurs situés à proximité des éviers et des baignoires, en abordant les distances réglementaires, l'orientation des prises, les schémas de câblage et les solutions d'installation.
Comprendre les Normes de Sécurité Électrique Proches de l'Eau
Les normes électriques, telles que la norme NF C 15-100 en France, définissent des volumes de sécurité autour des appareils sanitaires. Ces volumes déterminent la nature des équipements électriques autorisés et les précautions à prendre. Pour les salles d'eau, le risque principal est lié à la présence d'eau, qui réduit la résistance électrique du corps humain et augmente le danger en cas de contact avec un courant électrique.
Dans le cas d'un évier ou d'une baignoire, il est crucial de considérer la proximité des prises électriques et des interrupteurs. La norme impose des distances minimales entre ces points d'eau et les équipements électriques pour garantir une sécurité optimale. Par exemple, une prise électrique ne doit pas être placée à une distance trop rapprochée de la baignoire ou de la douche, afin d'éviter tout contact accidentel avec l'eau projetée.
Les Distances Réglementaires : Un Point Crucial
La question des distances réglementaires est souvent source de confusion. L'utilisateur mentionne une distance de 46 cm "d'axe en axe entre le robinet et la prise" et une discussion autour d'une "distance raisonnable de 60 cm". Il est important de clarifier ce que ces distances impliquent selon la norme.

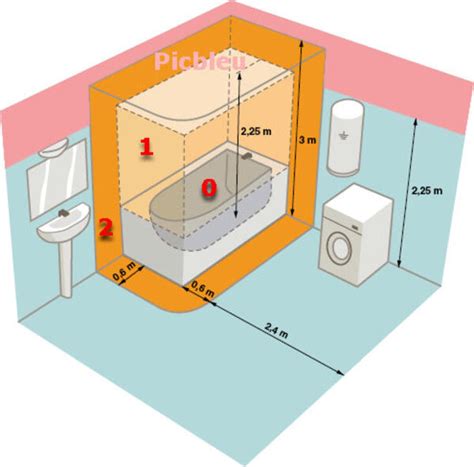

La norme NF C 15-100 spécifie des volumes de sécurité. Le Volume 0 est l'intérieur de la baignoire ou de la douche. Le Volume 1 s'étend de 0 à 2,25 m de hauteur au-dessus du sol de la douche ou de la baignoire. Le Volume 2 s'étend sur 60 cm horizontalement autour du volume 1 et jusqu'à 2,25 m de hauteur. Le Volume 3 s'étend sur 240 cm horizontalement autour du volume 2 et jusqu'à 2,25 m de hauteur.
Pour une prise située à proximité d'un évier, les règles peuvent varier légèrement en fonction de la configuration, mais l'idée générale est de maintenir une distance suffisante pour qu'une projection d'eau accidentelle ou une immersion directe soit impossible. La distance de 60 cm mentionnée fait souvent référence aux limites du Volume 2 autour d'une baignoire ou d'une douche. Pour un évier, la réglementation se concentre davantage sur la protection contre les éclaboussures directes et la manipulation des appareils électriques à proximité immédiate. Il est donc impératif de consulter la norme spécifique ou un professionnel pour connaître les distances exactes applicables à chaque situation. La distance de 46 cm entre le robinet et la prise, si elle ne respecte pas les volumes de sécurité définis par la norme, pourrait être problématique.
Orientation des Prises : Horizontal vs. Vertical
L'utilisateur soulève un point pertinent concernant l'orientation des prises : "J'ai lu aussi qu'il fallait placer la prise horizontalement et non verticalement… De quoi parle t'on la ?". Cette question concerne la manière dont les prises électriques doivent être installées, surtout dans les zones potentiellement humides.
L'installation d'une prise horizontalement, par opposition à verticalement, peut être une précaution supplémentaire pour limiter l'infiltration d'eau. Dans une configuration verticale, si de l'eau s'accumule sur la surface, elle pourrait potentiellement couler dans les fentes de la prise. Une installation horizontale, surtout si la prise est légèrement inclinée vers le bas, peut aider à évacuer l'eau par gravité et à minimiser le risque de court-circuit ou de corrosion.
Cependant, la norme NF C 15-100 ne prescrit pas systématiquement une orientation horizontale pour toutes les prises situées près des points d'eau. Les considérations principales restent le respect des volumes de sécurité et l'utilisation de dispositifs de protection adéquats, tels que les disjoncteurs différentiels à haute sensibilité (30 mA). Dans certaines situations spécifiques, notamment pour les prises situées sous un plan de travail d'évier ou dans des zones exposées aux éclaboussures, une orientation horizontale peut être une mesure de bon sens et une pratique recommandée par les installateurs pour renforcer la sécurité. L'important est que la prise soit adaptée à son environnement et qu'elle soit installée conformément aux règles de l'art.
Schémas de Câblage et Alimentation des Extracteurs
La discussion dévie vers le câblage d'un extracteur de salle de bain, ce qui est pertinent car ces appareils sont souvent associés à des interrupteurs et nécessitent une alimentation électrique spécifique. L'utilisateur "Tchotto" suggère que l'extracteur et l'interrupteur d'évier pourraient être sur la même ligne d'alimentation.
"Oui, cela doit être la même ligne d'alimentation." Cette affirmation suggère que l'alimentation électrique de l'extracteur de salle de bain pourrait provenir de la même source que celle de l'interrupteur d'évier, ou d'une ligne commune.
"Donc, la boîte de dérivation accessible avant le bipolaire est une solution valable selon moi si vous n'avez pas passer un câble 5 fils direct entre l'interrupteur et votre extracteur de sdb." Cette proposition indique une méthode d'installation. Une boîte de dérivation permet de relier différents circuits électriques. Placer la boîte "avant le bipolaire" (probablement un interrupteur bipolaire, utilisé pour couper à la fois la phase et le neutre, souvent recommandé pour les salles de bain) signifie que les connexions pour l'extracteur et potentiellement d'autres appareils sont effectuées dans cette boîte avant d'atteindre l'interrupteur de commande. La solution est jugée valable, surtout si un câble de 5 fils n'a pas été prévu pour aller directement de l'interrupteur à l'extracteur.
"Mais je ne suis pas un électricien. Je me débrouille." Cette précision est importante car elle souligne que les conseils sont basés sur une expérience personnelle et non sur une expertise professionnelle certifiée.

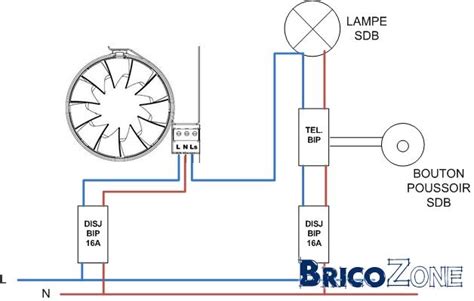

"Ben, il te faut une alimentation permanente + l'impulsion + terre en principe. Donc 3 fils + terre mais je ne suis pas spécialiste je le répète mais c'est comme cela que j'avais fait sur mon extracteur." Ici, on détaille le câblage typique pour un extracteur de salle de bain.
- Alimentation permanente : C'est le courant continu qui alimente l'appareil en permanence, lui permettant de fonctionner dès qu'il est activé.
- Impulsion : Il s'agit du signal de commande qui active l'extracteur. Cela peut provenir d'un interrupteur dédié, d'un détecteur d'humidité, ou d'un minuteur.
- Terre : Le fil de terre est une mesure de sécurité essentielle pour évacuer tout courant de défaut vers la terre.
Donc, le câblage mentionné est de 3 fils (phase, neutre, et fil de commande/impulsion) plus le fil de terre, soit potentiellement 4 fils. Cependant, l'utilisateur mentionne "3 fils + terre", ce qui pourrait signifier que l'alimentation permanente et le fil de commande sont gérés de manière à ne nécessiter que trois conducteurs distincts plus la terre. Par exemple, si l'alimentation permanente est simplement le neutre et la phase, et que l'interrupteur commute la phase vers l'extracteur. La précision "je ne suis pas spécialiste" est réitérée, ce qui invite à la prudence.
"Un de marque S et P silovent si je me souviens bien. Il doit avoir un schéma de branchement consultable sur le net." Cette information aide à identifier le type d'extracteur et suggère que la documentation technique du fabricant est la source la plus fiable pour le schéma de branchement. Les extracteurs S&P (Soler & Palau) sont courants et leurs schémas sont généralement accessibles en ligne.
Solutions d'Installation et Bonnes Pratiques
Face aux contraintes d'espace et à la complexité des normes, plusieurs solutions peuvent être envisagées pour l'installation d'interrupteurs et de prises près des éviers et des baignoires.
Respect des Volumes de Sécurité : La priorité absolue est de respecter les volumes définis par la norme NF C 15-100. Si l'espace est limité, il peut être nécessaire de déporter les prises ou les interrupteurs en dehors des zones les plus exposées. Par exemple, une prise pour un sèche-cheveux peut être placée à une distance raisonnable du lavabo, mais pas juste à côté.
Utilisation de Protections Différentielles : Tous les circuits desservant les salles d'eau (et les cuisines) doivent être protégés par un disjoncteur différentiel de 30 mA. Ce dispositif coupe le courant très rapidement en cas de fuite, réduisant considérablement le risque d'électrocution.
Boîtes de Dérivation Accessibles : Comme mentionné, l'utilisation de boîtes de dérivation accessibles permet de réaliser les connexions de manière organisée et sécurisée. Elles doivent être placées dans des endroits où elles ne risquent pas d'être en contact avec l'eau.
Câblage Adapté : Pour les appareils comme les extracteurs, il est essentiel de prévoir un câblage adéquat. Le schéma de câblage doit être clair et respecter le nombre de conducteurs nécessaires (alimentation, commande, terre). Si un câble 5 fils n'a pas été tiré, des solutions alternatives comme l'utilisation d'une boîte de dérivation peuvent être nécessaires, mais il faut s'assurer que la solution respecte les normes.
Matériel Adapté : Dans les zones où l'humidité est plus présente, il est recommandé d'utiliser des appareillages électriques avec un indice de protection (IP) suffisant. Par exemple, des prises avec un indice IP44 ou supérieur peuvent offrir une meilleure résistance aux projections d'eau.
Consultation d'un Professionnel : Étant donné la complexité des normes et les enjeux de sécurité, il est fortement recommandé de faire appel à un électricien qualifié pour toute installation électrique dans une salle de bain ou une cuisine, surtout si l'espace est limité ou si des doutes subsistent. Un professionnel pourra évaluer la situation, proposer la solution la plus sûre et la plus conforme, et réaliser l'installation dans les règles de l'art.
Nouvelle Norme NF C 15-100 (2024) : Ce qui change pour les salles de bain !
L'installation électrique près des points d'eau exige une attention particulière. Le respect des distances réglementaires, le choix d'un câblage approprié et l'utilisation de dispositifs de protection sont essentiels pour garantir la sécurité des occupants. Si les normes peuvent sembler complexes, elles sont conçues pour prévenir les accidents graves. En cas de doute, l'intervention d'un professionnel est la meilleure garantie d'une installation sûre et conforme. La compréhension des volumes de sécurité, l'orientation correcte des appareillages et la gestion des alimentations pour des appareils comme les extracteurs sont des aspects clés à considérer.
