L'efficacité et la sécurité d'une forge, qu'elle soit destinée à la trempe ou au travail du métal, reposent en grande partie sur la qualité de son isolation thermique. Le choix des matériaux isolants est crucial pour atteindre les températures de travail souhaitées, optimiser la consommation d'énergie et assurer la durabilité de l'équipement. Cet article explore les différentes options d'isolation réfractaire disponibles, leurs caractéristiques, leurs applications spécifiques et les considérations importantes pour leur mise en œuvre, en se concentrant sur les besoins des forges.
Comprendre les Besoins Spécifiques des Forges
Les forges sont des environnements de haute température où le chauffage des métaux est l'objectif principal. Contrairement à certains fours industriels qui visent à retenir la chaleur pendant de longues périodes, une forge doit rapidement atteindre et maintenir une température de travail élevée tout en minimisant le chauffage des matériaux réfractaires environnants. Cela implique l'utilisation de matériaux à faible masse thermique.
De plus, la résistance à l'abrasion est une considération importante, particulièrement pour les bases des forges et des fours où de lourdes pièces métalliques peuvent être traînées. La protection contre les chocs thermiques et mécaniques, ainsi que la facilité de manipulation et de découpe des matériaux isolants, sont également des facteurs déterminants pour une installation réussie et une maintenance aisée.
Les Différentes Formes d'Isolation Réfractaire
Le marché propose une gamme variée de matériaux isolants conçus pour résister à des températures extrêmes. PROSIREF, par exemple, offre un large choix comprenant feutres, papiers, vrac, nappes et un produit spécifique appelé Pyrolog. Ces matériaux sont généralement résistants à la flamme et se distinguent par leur facilité de manipulation, de découpe et de pose.

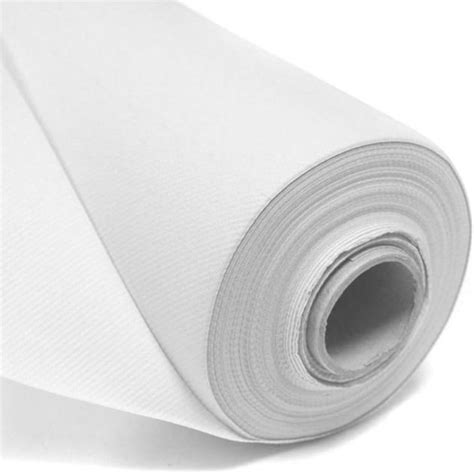

Nappes Réfractaires : Flexibilité et Résistance
Les nappes réfractaires, souvent présentées sous forme de rouleaux, sont un pilier de l'isolation haute température. Elles se caractérisent par une excellente résistance mécanique, notamment au déchirement, grâce à un processus d'aiguilletage des deux côtés. Leur souplesse inhérente les rend particulièrement faciles à découper à l'aide d'un simple cutter. Un avantage significatif lors de l'installation est leur compressibilité : il est possible de comprimer une nappe pour ajuster son ajustement, offrant ainsi une marge de manœuvre appréciable et évitant la nécessité d'une précision au millimètre près.
Les nappes possèdent une résistance élevée avant et après chauffage, assurant une performance constante. Leurs températures d'emploi s'échelonnent généralement entre 400°C et 1600°C, couvrant ainsi un large spectre d'applications pour les forges et autres industries.
Feutres et Papiers Réfractaires : Adaptabilité et Complémentarité
Les feutres et papiers réfractaires, disponibles en fibres céramiques, bio-solubles et polycristallines, offrent une grande souplesse et une bonne résilience après compression. Leur flexibilité leur permet de s'adapter et d'épouser facilement les formes, ce qui les rend idéaux pour se glisser entre des parois verticales. Ils sont particulièrement utiles pour corriger les irrégularités entre des plaques réfractaires ou des briques.
Ces matériaux sont décrits comme semi-rigides, ni cassants, ni poussiéreux, ce qui facilite leur mise en œuvre. Ils sont également recommandés pour la création de pièces découpées sur mesure.
Il est important de noter la distinction entre feutre et papier : le papier est essentiellement un feutre de très faible épaisseur. Le feutre se présente généralement sous forme de plaque, tandis que le papier est vendu en rouleau.
Les applications courantes des feutres et papiers incluent les joints de dilatation, les isolants pour écrans thermiques, les joints de brûleurs et les joints isolants pour portes de chaudière. Leur faible épaisseur leur permet de s'intercaler et de compléter l'isolation dans des espaces restreints.
Zoom sur le Pyrolog : Un Bloc Isolant de Haute Performance
Le Pyrolog se distingue par sa présentation sous forme de bloc, contrairement aux rouleaux traditionnels. Il mesure typiquement 1000 x 610 mm avec une épaisseur de 152 mm. Cette configuration en bloc peut offrir des avantages spécifiques en termes de structure et de facilité d'installation dans certaines applications où un support plus rigide est requis.
Fibre Céramique X-TRA WOOL : Isolation Supérieure
Les laines de céramique X-TRA WOOL, constituées de fibres céramiques aiguilletées, sont reconnues pour leurs solutions d'isolation thermique efficaces. Elles offrent une isolation supérieure, une excellente résistance chimique, ainsi que souplesse et résilience. Ces matériaux, entièrement inorganiques, conservent leurs propriétés physiques et thermiques dans une vaste gamme d'applications, des fours à bois aux industries sidérurgiques et aux fours industriels. Les variantes X-TRA WOOL HZ, fabriquées à partir d'alumine ultra-pure, de zirconium et de silice, sont conçues pour une résistance accrue aux températures élevées.
Isoler des cloisons légères avec la laine de roche ROCKWOOL
Matériaux Spécifiques et Leurs Caractéristiques
Plusieurs types de fibres composent ces isolants, chacun avec des propriétés thermiques et mécaniques distinctes :
- Fibre céramique : Un matériau isolant largement utilisé, offrant un bon équilibre entre performance thermique et coût.
- Fibre bio-soluble : Conçue pour une moindre persistance dans le corps humain, offrant une alternative plus sûre en termes de santé et d'environnement. Ces fibres sont biodégradables.
- Fibre polycristalline : Issue de procédés de fabrication spécifiques, elle offre une résistance thermique encore plus élevée, souvent utilisée dans les applications les plus exigeantes.

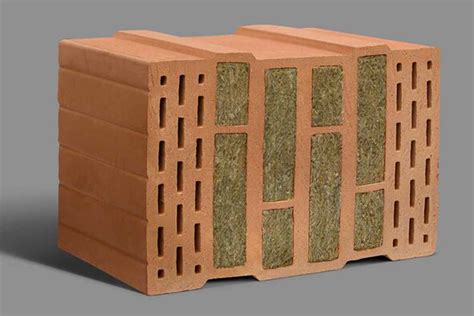

Briques Isolantes Réfractaires : Stabilité et Durabilité
Les briques isolantes réfractaires sont une option populaire pour les structures qui nécessitent une résistance mécanique plus importante et une meilleure tenue dans le temps. Elles sont classées selon leur température maximale d'utilisation, par exemple, Grade 23 (jusqu'à 1260°C) et Grade 26 (jusqu'à 1430°C). Les grades supérieurs, comme le Grade 28 (jusqu'à 1530°C) et le Grade 30 (jusqu'à 1650°C), sont destinés aux applications encore plus extrêmes.
Ces briques sont utilisées dans diverses applications industrielles, notamment les gazogènes, les fours de traitement thermique, les fours de détente, les fours à céramique, et comme revêtements primaires dans les fours à air chaud. Elles sont particulièrement utiles dans les situations où il n'est pas nécessaire de conserver une chaleur intense à l'intérieur de la brique elle-même, mais plutôt de l'empêcher de se dissiper vers l'extérieur.
Pour l'installation, les briques isolantes sont généralement posées avec du mortier réfractaire blanc, bien que pour des applications simples de soudage ou de brasage, le mortier puisse ne pas être indispensable.
Mortiers Réfractaires : Lier et Sceller
Les mortiers réfractaires jouent un rôle essentiel dans la construction et la réparation des structures haute température. Le Vitset 45, par exemple, est un mortier pré-mélangé résistant jusqu'à 1700°C, idéal pour le rejointoiement et les réparations de briques réfractaires et isolantes. Il convient également pour l'utilisation avec des panneaux et matelas en fibre céramique. Le Silcas M est un mortier réfractaire blanc qui sèche à l'air et peut être utilisé pour des raisons esthétiques, résistant jusqu'à 1430°C.
Revêtements et Plastiques Réfractaires : Protection et Réparation
Pour une protection accrue et des réparations ciblées, des matériaux comme le revêtement réfractaire au zircon (jusqu'à 1750°C) et le plastique réfractaire modelable (jusqu'à 1600°C) sont disponibles. Le revêtement au zircon, avec sa consistance crémeuse, peut être appliqué au pinceau ou par pulvérisation et est destiné aux surfaces en contact avec des alliages métalliques fondus ou du verre. Le plastique réfractaire modelable, avec sa prise rapide, est idéal pour la réparation de rigoles, de poches de coulée, de portes et de revêtements de chaudières.
Colle pour Fibres Céramiques : Adhésion et Revêtement
La colle pour fibres céramiques (CFA) est utilisée pour fixer les couvertures, plaques et modules en fibre céramique aux briques, ciments ou métaux. Elle peut également servir de revêtement de surface, notamment pour les côtés d'une forge ou l'isolation d'un four à bois. Ces colles sont généralement à base de silice et résistent à des températures élevées. Le rigidifiant en fibre de céramique est un composé de silicates utilisé pour revêtir les surfaces en fibre céramique, agissant comme durcisseur et scellant, particulièrement utile pour les surfaces exposées à des gaz ou à des environnements de forge.
Considérations pour la Construction d'une Forge à Propane
Lors de la construction d'une forge à propane, plusieurs points clés doivent être abordés concernant l'isolation et la conception :
Choix de l'Isolation : Masse Thermique vs. Isolation
Il est important de distinguer les matériaux réfractaires des matériaux isolants. Les briques réfractaires "dures" résistent à l'abrasion et aux chocs thermiques, mais ont une masse thermique élevée, ce qui signifie qu'elles absorbent et retiennent beaucoup de chaleur. Pour une forge où le chauffage rapide de la pièce est essentiel, l'utilisation de matériaux à faible masse thermique est privilégiée. Les couvertures et panneaux en fibres céramiques, ainsi que les briques d'isolation, sont d'excellents choix pour cet objectif.
La "couche" réfractaire principale protège contre les affres du temps et les chocs, tandis que la ou les couches isolantes sont cruciales pour la rapidité de montée en température, la température maximale atteignable et l'efficacité énergétique.
Durcisseurs et Traitements de Surface
Dans le contexte de la construction de forges, notamment celles utilisant de la laine de céramique, des interrogations subsistent quant à l'application de liquides, comme un "liquide bleu" observé dans certaines vidéos. Il s'agit souvent d'un durcisseur ou d'un scellant conçu pour améliorer la résistance mécanique et réduire la friabilité des fibres céramiques. Ces produits, comme le "Rigidifiant en Fibre de Céramique VITCAS", sont appliqués pour renforcer la surface et minimiser la libération de poussières.
Alternatives à la Laine de Céramique
Face aux préoccupations concernant la potentielle cancérogénicité de certaines fibres céramiques, des alternatives comme le Siporex (béton cellulaire autoclavé) ont été envisagées. Bien que le Siporex offre des propriétés isolantes, sa résistance à des températures très élevées peut être limitée par rapport aux matériaux réfractaires spécifiquement conçus pour ces environnements. Pour des applications de forge, il est généralement recommandé d'utiliser des matériaux éprouvés pour leur résistance thermique.
Conception des Brûleurs
La longueur des tubes constituant les brûleurs d'une forge à gaz peut être justifiée par des considérations d'efficacité du mélange air-gaz et de stabilité de la flamme. Un brûleur bien conçu assure une combustion complète et une répartition uniforme de la chaleur. La simplification du débit d'air par un ventilateur électrique couplé à un robinet de réglage du gaz permet un contrôle plus aisé de la puissance du brûleur. Il est important d'éviter les problèmes de "feu qui remonte" dans le chalumeau, ce qui peut être évité par une conception adéquate du brûleur et du système d'alimentation en air.
Applications Pratiques et Optimisation
Forges pour le Travail des Métaux
Dans le contexte des forges utilisées pour chauffer les métaux en vue de les mouler, l'utilisation de matériaux à faible masse thermique comme les couvertures ou panneaux en fibres céramiques est fortement recommandée. Si la résistance à l'abrasion est primordiale, des réfractaires plus denses, tels que des produits coulés ou des briques réfractaires denses, peuvent être utilisés dans les zones vulnérables.
Fours de Traitement Thermique
Pour les fours de traitement thermique, qui utilisent des processus tels que le recuit, l'efficacité de l'isolation est essentielle pour maintenir des températures stables sur de longues périodes. Les briques isolantes, les couvertures et les panneaux en fibres céramiques sont particulièrement adaptés à ces applications.
Optimisation Énergétique
Pour améliorer le rendement d'un four à flamme, l'intégration d'un échangeur de chaleur qui récupère la chaleur des fumées pour préchauffer l'air d'admission peut considérablement réduire la consommation d'énergie.
Sécurité et Manipulation
Lors de la manipulation de matériaux réfractaires, il est toujours conseillé de suivre les recommandations du fabricant concernant les équipements de protection individuelle (EPI). Bien que les fibres bio-solubles soient considérées comme plus sûres, la génération de poussière peut toujours être une préoccupation. Le port de masques, de gants et de lunettes de protection est une bonne pratique lors de la découpe ou de la pose de ces matériaux.
L'utilisation de colle pour fibres céramiques ou de durcisseurs peut aider à stabiliser les surfaces et à réduire la libération de particules dans l'environnement de travail.
Conclusion Partielle sur les Matériaux
Le choix du matériau isolant pour une forge dépendra de plusieurs facteurs : la température de travail maximale requise, la nécessité de résistance mécanique et à l'abrasion, la facilité d'installation, le budget et les considérations de sécurité. Une combinaison de différents matériaux peut souvent offrir la solution la plus efficace, par exemple, une couche interne de fibres céramiques pour l'isolation thermique rapide, soutenue par des briques réfractaires plus denses dans les zones soumises à l'usure. La compréhension des propriétés spécifiques de chaque matériau est la clé pour concevoir une forge performante, sûre et économe en énergie.
