La création d'une ouverture dans un mur porteur, particulièrement lorsqu'il s'agit d'un mur en moellons, est une entreprise qui demande une planification méticuleuse et une exécution précise. Les murs en moellons, souvent présents dans les constructions anciennes, présentent des caractéristiques spécifiques qui nécessitent une approche adaptée pour garantir la stabilité de la structure. L'insertion d'un linteau est une étape cruciale pour supporter la charge au-dessus de l'ouverture créée, assurant ainsi la sécurité et l'intégrité du bâtiment. Ce guide explore les différents aspects de la mise en place d'un linteau dans un mur en moellons, en abordant les considérations techniques, les matériaux appropriés et les meilleures pratiques.
Comprendre la Nature des Murs en Moellons
Les murs en moellons se distinguent par leur construction utilisant des pierres de taille irrégulière, souvent liées par un mortier traditionnel. Cette hétérogénéité peut rendre la détermination de la portance exacte et la prévision du comportement de la structure plus complexes par rapport aux murs en matériaux plus uniformes. L'épaisseur de ces murs peut varier considérablement. Dans le cas mentionné, une épaisseur de 61 cm a été observée, ce qui suggère une construction robuste, potentiellement avec une fonction porteuse significative. Il est essentiel de comprendre si le mur en question supporte la charpente, d'autres murs porteurs, ou s'il s'agit d'un mur de renfort perpendiculaire à une structure principale.
Caractérisation du Mur Porteur
Avant toute intervention, une évaluation approfondie de la fonction et de la composition du mur est primordiale. Il est généralement déconseillé de modifier un mur porteur sans une compréhension claire de ce qu'il soutient. Dans certains cas, ce qui peut sembler être un mur en moellons massif pourrait en réalité être un doublage, c'est-à-dire une couche extérieure de moellons appliquée sur une structure plus ancienne ou un autre type de mur. La présence de pierres aux formes arrondies ou taillées, comme observé dans une situation similaire dans le Vieux Lyon, peut indiquer une finition plutôt qu'une simple maçonnerie de moellons bruts. La compréhension de la composition exacte - pierre et terre (pisé), pierre et mortier, ou une combinaison - est fondamentale pour choisir la méthode d'intervention et le type de linteau adéquat.
La Création de l'Ouverture : Une Approche Progressive
L'ouverture d'une nouvelle section dans un mur porteur, surtout en moellons, doit être abordée avec une extrême prudence. Une démarche progressive est recommandée, en commençant par des excavations partielles et en observant attentivement la réaction de la structure. L'idée est de ne pas compromettre la stabilité du mur existant en retirant trop de matière d'un seul coup.
Étayage et Excavation

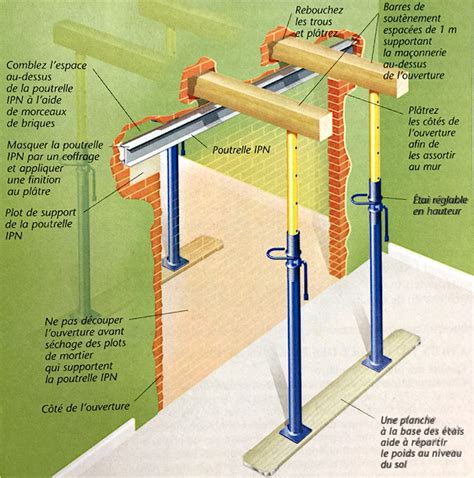

Avant de retirer toute pierre, un étayage adéquat est indispensable pour reprendre les charges supportées par la section du mur qui sera ouverte. Des étais robustes, positionnés stratégiquement, permettront de soutenir le poids au-dessus de la future ouverture. L'excavation doit ensuite se faire progressivement, en retirant les pierres et le mortier de manière contrôlée. Dans le cas décrit, une excavation de 32 cm a été effectuée, avec l'utilisation d'une planche épaisse pour servir de support temporaire avant l'installation du linteau définitif.
Renforcement des Zones Adjacentes
Lors de la création de l'ouverture, il est souvent nécessaire de renforcer les zones adjacentes qui peuvent être affaiblies par le retrait des pierres. Cela peut impliquer le remplacement de petites pierres par de plus grosses, solidement scellées avec du ciment, afin de reconstituer une maçonnerie plus dense et résistante. Une profondeur de renforcement de 25 cm, par exemple, peut être envisagée pour assurer une bonne assise au linteau et une stabilité accrue autour de l'ouverture.
Le Linteau : Support Essentiel de l'Ouverture
Le linteau est l'élément structurel qui prend le relais des pierres retirées pour supporter la charge située au-dessus de l'ouverture. Le choix du matériau et de la conception du linteau dépendra de plusieurs facteurs, notamment la largeur de l'ouverture, la nature du mur, et la charge à supporter.
Matériaux pour Linteaux
Plusieurs options s'offrent pour la réalisation d'un linteau :

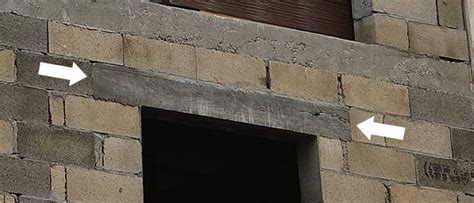

- Linteau en Béton Armé : C'est une solution très courante et robuste. Il est constitué d'un coffrage dans lequel on coule du béton avec des armatures en acier (fers à béton). Le béton armé offre une excellente résistance à la compression et à la traction, ce qui le rend idéal pour supporter des charges importantes. Pour une ouverture de 17 cm de largeur, un linteau en béton armé d'une épaisseur de 2,5 cm, intégrant deux fers à béton, a été utilisé comme exemple.
- Linteau en Bois : Bien que moins courant pour les murs porteurs épais en maçonnerie ancienne, le bois peut être utilisé pour des ouvertures de plus faible portée ou dans des configurations spécifiques. Il est crucial de choisir une essence de bois adaptée et de dimensionner correctement la pièce de bois pour qu'elle puisse supporter la charge sans fléchir ou se rompre. Dans le cas présent, une planche OSB3 a été utilisée, avec une profondeur supplémentaire de 4 à 5 cm prévue pour être comblée, afin de renforcer sa rigidité.
- Linteau en Pierre : Dans le cas de murs en moellons, il peut être possible d'utiliser une pierre de taille massive comme linteau, à condition qu'elle soit suffisamment résistante et correctement dimensionnée.
- Linteau Métallique : Les profilés métalliques (I, U, IPN) sont également une option, particulièrement adaptés pour les grandes portées ou lorsque l'espace est limité.
Mise en Œuvre du Linteau
La mise en place du linteau implique généralement :
- Préparation de l'Emplacement : Dégager la partie supérieure et inférieure de l'emplacement du linteau pour permettre son insertion aisée et assurer une bonne assise.
- Positionnement du Linteau : Insérer le linteau dans l'ouverture, en veillant à ce qu'il repose solidement sur les supports de part et d'autre de l'ouverture. Dans le cas d'un linteau en bois, il peut être calé avec des moellons.

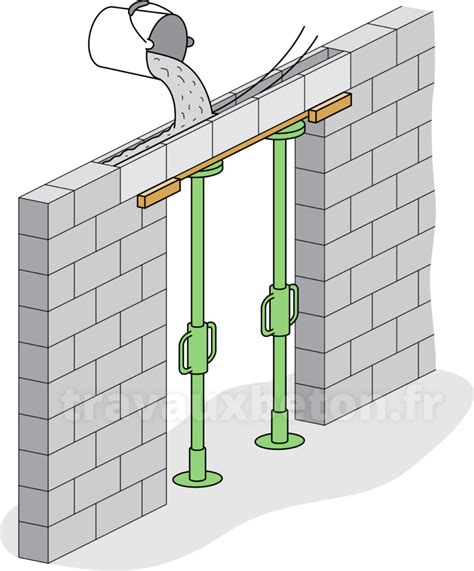

- Coffrage et Coulage (pour béton armé) : Si un linteau en béton armé est utilisé, un coffrage est mis en place. Les fers à béton sont positionnés dans le coffrage avant de couler le béton.
- Rebouchage : Une fois le linteau en place et le béton coulé (le cas échéant), la partie supérieure de l'ouverture est rebouchée avec des moellons et du ciment pour intégrer le linteau à la structure existante. Le temps de séchage du béton, généralement de 2 jours, doit être respecté avant de solliciter pleinement le linteau.
5 techniques pour faire un linteau en béton armé : apprendre la maçonnerie
Considérations Spécifiques pour un Placard Encastré
Lorsque l'objectif est de créer une ouverture pour un placard encastré, comme dans le cas d'une niche pour robots ménagers et étagères, les exigences peuvent être légèrement différentes de celles d'une ouverture de passage. L'esthétique finale et la fonctionnalité priment souvent.
Finition et Esthétique
Pour un placard encastré, il est fréquent de ne pas vouloir laisser les moellons apparents. Un enduit à la chaux et au sable, ou un crépis à l'ancienne, permet d'obtenir une finition homogène et esthétique. Le choix de l'enduit peut s'harmoniser avec le style général de la maison, en particulier dans le sud de la Charente Maritime où les constructions traditionnelles sont courantes.
Conception Intérieure
L'aménagement intérieur du placard peut être adapté aux besoins spécifiques. Par exemple, l'ajout d'une planche supérieure pour stocker des bocaux de pâtes ou de riz, et des étagères en bas pour les appareils électroménagers, optimise l'espace et la praticité. La prise en compte de ces éléments dès la conception de l'ouverture garantit que le linteau et la structure environnante seront dimensionnés pour supporter non seulement le poids du mur, mais aussi le poids des éléments qui seront stockés dans le placard.
L'Importance des Photos et des Partages d'Expérience
Le partage d'informations et de photos de travaux réalisés, comme l'a fait Richard, est extrêmement précieux pour la communauté du bricolage. Observer des réalisations concrètes permet de mieux comprendre les techniques mises en œuvre, d'identifier les éventuels problèmes rencontrés et de s'en inspirer pour ses propres projets. Les photos de l'ouvrage, qu'elles montrent l'ensemble ou des détails spécifiques comme les "gembages" (probablement les assises ou supports de l'ouverture) à renforcer, offrent un aperçu réaliste du travail effectué. Cette démarche collaborative favorise l'apprentissage mutuel et permet d'améliorer les pratiques. L'échange d'avis entre bricoleurs avertis, comme l'ont fait les participants à cette discussion, contribue à valider les choix techniques et à renforcer la confiance dans la sécurité des travaux réalisés.
En conclusion, la création d'une ouverture dans un mur en moellons avec l'installation d'un linteau est un projet qui exige une approche réfléchie et méthodique. Une bonne compréhension de la structure existante, un étayage adéquat, le choix judicieux des matériaux pour le linteau, et une exécution soignée sont les clés pour garantir la réussite de l'opération et la pérennité de la construction.
