La stabilité d'une structure repose sur une multitude de composants, souvent discrets mais d'une importance capitale. Parmi eux, la longrine de fermeture, souvent méconnue du grand public, joue un rôle essentiel dans le contreventement, assurant la résistance des bâtiments face aux forces latérales. Cet article explore en profondeur la définition, les usages, les subtilités de conception et de mise en œuvre de ces éléments structurels, en s'appuyant sur les normes actuelles et les retours d'expérience du terrain.
Qu'est-ce qu'une Longrine de Fermeture ?
Une longrine, dans le domaine de la construction, est une poutre en béton armé ou précontraint qui relie des fondations ponctuelles ou une semelle filante. Son rôle principal est de rigidifier la base d'une structure, qu'il s'agisse d'un mur, d'un voile de remplissage, ou d'un bardage. Dans le contexte du contreventement, la longrine de fermeture agit comme un élément de liaison transverse, transmettant les efforts latéraux subis par la structure vers les fondations.
Les croix de contreventement, également connues sous le nom de croix de Saint-André, sont nécessaires à la stabilité de votre bâtiment. Elles sont spécifiquement conçues pour résister aux forces latérales telles que le vent et les séismes, prévenant ainsi les déformations de la structure. La longrine de fermeture fait partie intégrante de ce système de contreventement, assurant la continuité mécanique et la rigidité globale de l'ensemble.
Usages et Typologies de Longrines
Les longrines sont largement utilisées pour la réalisation des fondations des bâtiments à structure composée de poteaux et de poutres, tels que les bâtiments industriels et agricoles. Elles permettent de rigidifier la structure en assurant la liaison transversale entre les poteaux au niveau des massifs de fondation.

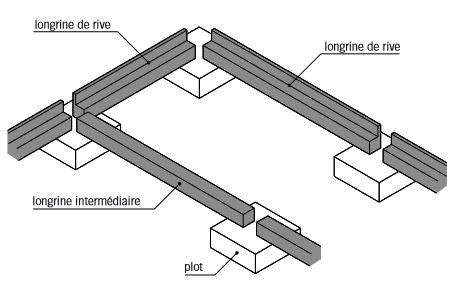

Dans le cadre des maisons individuelles, la longrine est placée sous les murs porteurs. Elle reprend les charges verticales et les reporte vers des appuis, tels que des plots de fondation, sur lesquels elle repose. Les longrines de rive, situées sous les murs périphériques, jouent un rôle crucial dans la répartition des charges sur l'ensemble des fondations.
Il existe plusieurs typologies de longrines, notamment :
- Longrines coulées en place : Elles offrent une grande flexibilité pour s'adapter aux géométries complexes et aux passages de réseaux.
- Longrines précontraintes : Ces éléments préfabriqués permettent d'accélérer le chantier et d'uniformiser la qualité.
Le choix entre ces deux types dépend des contraintes d'accès, de manutention et du calendrier du chantier.
Le Rôle Crucial du Ferraillage
Le ferraillage de longrine est une ossature d'armatures pensée comme une poutre continue, où chaque détail d'ancrage conditionne la durabilité du béton. Il s'apparente à celui d'une poutre classique : des barres longitudinales assurent la résistance en flexion, tandis que des cadres ou étriers reprennent le cisaillement et maintiennent le positionnement des barres longitudinales.
Les armatures supérieures et inférieures sont généralement de diamètre 12 à 16 mm, leur dimensionnement étant déterminé par des calculs structurels précis. Les cadres, d'un diamètre de 6 à 8 mm, sont disposés à un pas régulier, avec un renforcement au niveau des appuis pour reprendre les efforts concentrés.
L'interaction entre le béton et l'acier est fondamentale. Le béton protège l'acier contre la corrosion et assure l'adhérence. Un coulage de qualité, une vibration bien dosée et un temps de cure adapté sont essentiels pour éviter les nids de cailloux et les fissures, garantissant ainsi la compacité et l'enrobage correct des armatures.

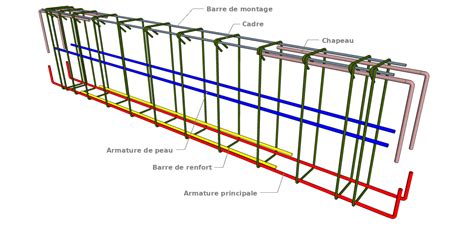

Schémas de Ferraillage : Épures, Détails d'Ancrage et Coupes
Un schéma de ferraillage efficace anticipe le geste de pose sur le chantier. Il décrit avec précision les barres, leurs diamètres, les rayons de cintrage, et les espacements. Les coupes localisent les zones de forte sollicitation, tandis que les épures de recouvrement alignent les nappes d'armatures et clarifient les sens de montage.
Les zones d'appui reçoivent généralement des cadres rapprochés et des barres supplémentaires en nappe supérieure pour reprendre les moments négatifs. Les travées, quant à elles, exigent des armatures inférieures dimensionnées pour résister à la flexion positive. Les retours d'angle nécessitent des armatures en forme de U ou de L, avec des longueurs d'ancrage validées pour assurer la continuité mécanique.
Schéma Type d'une Longrine sur Plots
Sur deux plots, une longrine se comporte comme une poutre simplement appuyée. Le béton reprend la compression en tête aux appuis, tandis que l'acier en sous-face au milieu de la travée reprend la traction. Le schéma typique inclut deux filants inférieurs, un filant supérieur, et des barres de renfort ponctuelles. Les cadres sont serrés à environ 10-15 cm près des appuis et plus espacés en travée.
Pour une configuration à triple travée, le schéma intègre la continuité des armatures aux appuis intermédiaires. Les nappes supérieures deviennent prédominantes sur ces appuis, avec des recouvrements décalés pour éviter les concentrations d'efforts. Les épures doivent indiquer clairement l'ordre de mise en place et le phasage des opérations.
Détails Constructifs à ne Pas Négliger
Les longueurs de recouvrement des armatures ne s'improvisent pas ; elles se calculent en fonction du diamètre des barres, de la classe d'adhérence de l'acier et des conditions de pose. Les crochets d'ancrage, qu'ils soient à 90° ou 135°, se choisissent en fonction du type de barre et de l'espace disponible. Les attentes verticales destinées à la connexion avec les poteaux ou les murs doivent être ligaturées et centrées dans leur enrobage pour garantir une bonne répartition des efforts.
Les percements pour le passage de réseaux (tuyaux, gaines électriques) nécessitent des renforts spécifiques. Des cadres spéciaux peuvent être utilisés pour contourner ces réservations sans compromettre l'intégrité structurelle. Les longueurs libres des armatures doivent être réduites pour éviter l'effet d'étrier ouvert. Un plan de détail précis pour chaque réservation est un atout majeur pour éviter les modifications de dernière minute sur le chantier.
A quoi servent les longrines ? / What are stringers used for ?
Normes et Règles de Sécurité en Vigueur
En 2025, les normes encadrant le ferraillage des longrines s'articulent principalement autour de l'Eurocode 2, complété par des documents nationaux d'application (type DTU/FD/EX) et des fiches professionnelles. Ces réglementations visent à garantir la sécurité structurale, la durabilité des ouvrages, et la prévention des accidents sur chantier.
La traçabilité est un maître-mot : les armatures doivent être clairement identifiées, accompagnées de certificats de conformité et de marquages lisibles. Les procédures de réception incluent des contrôles de la qualité de surface de l'acier et de son adhérence au béton. Le béton lui-même doit être commandé avec une classe d'exposition adaptée à l'environnement et une granulométrie compatible avec les enrobages prévus.
Référentiels Clés à Connaître
- Eurocode 2 : Fournit les règles de dimensionnement des sections, des longueurs d'ancrage, et les critères de vérification de l'ouverture des fissures.
- Documents d'exécution (DTU, FD, EX) : Précisent les règles de sécurité sur chantier, telles que les protections de rives, les plans de levage des cages d'armatures, et les conditions de cintrage des aciers.
- Guides métiers : Définissent les tolérances de pose, les méthodes de gestion des réservations, et les procédures de vérification des coffrages.
Un contrôle systématique de l'équerrage, par exemple via la méthode du triangle rectangle 3-4-5, reste une pratique recommandée pour garantir l'orthogonalité des éléments.
Calculs Structurels d'une Longrine
Le dimensionnement d'une longrine repose sur une modélisation structurelle qui, bien que simple en première approche, exige rigueur. La pièce est généralement traitée comme une poutre sur appuis, soumise aux charges permanentes et variables. Des calculs plus poussés peuvent intégrer une traction axiale, notamment si le système de contreventement l'exige.
Les combinaisons d'actions et les vérifications suivent les prescriptions de l'Eurocode 2, distinguant les états limites ultimes (ELU) pour le dimensionnement des armatures et les vérifications en flexion et cisaillement, et les états limites de service (ELS) pour le contrôle des flèches et de l'ouverture des fissures. Les hypothèses de calcul doivent être clairement documentées dans la note de calcul.
Démarche de Calcul
- Collecte des charges : Poids propre de la longrine, charges des murs ou bardages qu'elle supporte, actions climatiques (vent, neige), poussées éventuelles.
- Établissement des schémas statiques : Détermination des conditions d'appui et des lignes d'influence des charges.
- Calcul des sollicitations : Moments fléchissants, efforts tranchants, efforts axiaux.
- Dimensionnement des armatures : Calcul des sections d'armatures longitudinales et transversales (cadres/étriers) pour résister aux sollicitations, en tenant compte des marges de sécurité.
- Vérification de l'adhérence et de l'ancrage : Calcul des longueurs d'ancrage nécessaires pour assurer la continuité mécanique entre l'acier et le béton.
- Vérification de la fissuration et de la déformation : Contrôle de l'ouverture des fissures et de la flèche sous charges de service.
Exemple Chiffré Simplifié
Pour une travée de 4 mètres soumise à une charge uniformément répartie, le calcul du moment maximal en travée orientera le choix des armatures inférieures (par exemple, deux barres HA14 ou HA16, à affiner selon la charge réelle). Un renfort supérieur sera nécessaire aux appuis sur une longueur équivalente à la longueur d'ancrage. Les cadres seront rapprochés (pas de 10 cm) sur une longueur de 0,6 mètre de part et d'autre de chaque appui. La vérification de la fissuration peut conduire à privilégier plusieurs barres de plus petit diamètre plutôt qu'une seule barre de gros diamètre pour une meilleure répartition.
Longrine de Redressement et Semelle Excentrée
Dans certaines configurations, notamment en limite de propriété, une semelle de fondation peut être excentrée par rapport à l'axe du mur qu'elle supporte. Pour rétablir l'équilibre des efforts, une longrine de redressement est mise en œuvre. Elle relie la semelle excentrée à une semelle voisine, généralement centrée.
Le schéma statique dans ce cas intègre un effort de traction significatif dans la longrine. Le ferraillage doit donc être dimensionné en conséquence, avec des filants longitudinaux adaptés à cette traction. Il est également crucial de vérifier la capacité du plancher supérieur à reprendre la réaction d'appui de cette longrine de redressement.
Points de Vigilance
Les effets du retrait du béton et des variations de température peuvent engendrer des efforts parasites. L'intégration de joints de dilatation ou l'utilisation de barres de répartition peut atténuer ces phénomènes. Une cure du béton soignée est essentielle pour réduire le risque de fissuration précoce. Enfin, le contrôle de la flèche de la longrine est primordial pour éviter les désordres sur les finitions des éléments situés en partie supérieure.
Mise en Œuvre sur Chantier : Traçage, Pose et Contrôles
La qualité de la mise en œuvre sur chantier commence dès les premières étapes de traçage. Un contrôle rigoureux de l'équerrage, par exemple avec la méthode 3-4-5, est indispensable. Des repères stables doivent être marqués avec précision sur des piquets ou sur les éléments existants.
La pose des longrines s'effectue généralement à l'aide d'engins de levage (grue, télescopique). Il est important de prévoir des espaces suffisants au niveau des jonctions, appelées nœuds, pour permettre le passage des armatures verticales de chaînage et des aciers sortant des longrines. Le clavetage des longrines aux massifs assure la liaison mécanique entre les poutres et les plots de fondation.
Les contrôles finaux avant le coulage du béton sont cruciaux. Ils portent sur la conformité du ferraillage par rapport aux plans, le respect des enrobages, la propreté des armatures, et la stabilité du coffrage. Un registre photo horodaté documentant ces étapes est une excellente pratique pour assurer la traçabilité.
Qualité, Sécurité et Environnement
La mise en œuvre de longrines de qualité, conforme aux normes, contribue à la sécurité globale de la structure et à sa durabilité. La sécurité sur chantier impose le respect des règles de base : port des équipements de protection individuelle (EPI), mise en place de garde-corps et de lignes de vie, et respect des plans de manutention. Ces gestes simples réduisent significativement le risque d'accidents.
Sur le plan environnemental, une épure de ferraillage efficace limite les chutes d'acier, réduisant ainsi les déchets. Une cure du béton soignée prolonge la durée de vie des ouvrages, diminuant le besoin de réparations futures et, par extension, l'impact environnemental lié aux interventions de maintenance.
Conclusion Partielle : L'Essence du Ferraillage de Longrine
Le ferraillage de longrine cristallise l’union du calcul structurel précis et du geste technique exécuté avec soin sur chantier. Sur un chantier réel, la longrine agit comme une poutre essentielle à la base d'un mur ou d'un bardage, souvent posée sur des plots. Elle reprend non seulement des charges verticales mais aussi des efforts horizontaux significatifs dus au vent ou au retrait du béton. Les schémas de détail sont les guides indispensables qui dirigent l'assemblage des armatures, dictant les angles, les rayons de cintrage, les liaisons et les recouvrements. L'enjeu, simple à énoncer mais exigeant à tenir, est de garantir la continuité mécanique de la structure sans créer de points faibles. Le contexte normatif actuel, renforcé par les exigences de l'Eurocode 2, impose des règles de sécurité strictes et une traçabilité rigoureuse sur chantier. Les chantiers se complexifient, présentant des supports hétérogènes, des délais serrés et des attentes élevées en matière de documentation. Si la qualité d'exécution fait souvent la différence, un ferraillage bien conçu et bien posé est le garant d'une réduction des fissures, d'une limitation des reprises coûteuses, et surtout, de la sécurisation de la durée de vie de l'ouvrage.
