La rénovation électrique, qu'elle vise à moderniser une installation ou simplement à remplacer un appareillage défectueux, peut parfois révéler des surprises, notamment avec les boîtes d'encastrement anciennes. Ces éléments, bien que discrets, jouent un rôle crucial dans la sécurité et la fonctionnalité de vos prises et interrupteurs. Lorsque ces boîtes présentent des signes de jeu, sont trop petites pour les câblages modernes, ou sont faites de matériaux plus anciens, leur manipulation et leur remplacement peuvent devenir un véritable casse-tête. Cet article explore les problématiques courantes liées aux boîtes d'encastrement anciennes et propose des solutions concrètes pour y remédier, en s'appuyant sur les expériences partagées et les bonnes pratiques du domaine.
Identification des Problèmes Courants avec les Boîtes Anciennes
Lors de travaux de rénovation électrique, plusieurs scénarios peuvent se présenter concernant les boîtes d'encastrement existantes. L'un des problèmes les plus fréquemment rencontrés est le jeu significatif du boîtier dans son logement. Cette instabilité empêche une installation correcte et sécurisée des nouveaux appareillages, qu'il s'agisse de prises ou d'interrupteurs. Le boîtier, en bougeant, ne permet pas d'assurer une fixation solide des mécanismes, compromettant ainsi la fiabilité de l'installation.

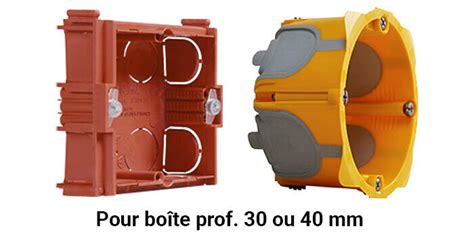

Un autre défi majeur réside dans la taille des boîtes d'encastrement anciennes. Les normes et les besoins en câblage ont évolué. Les boîtes d'aujourd'hui sont souvent plus spacieuses pour accueillir un nombre croissant de fils, notamment avec l'ajout de nouvelles prises ou le passage de câbles de données. Les anciennes boîtes, parfois de diamètre inférieur au standard actuel de 68 mm, ou simplement trop peu profondes (avec une profondeur de seulement 30 mm mentionnée), peuvent devenir insuffisantes. Cette insuffisance de place pose un problème double : d'une part, il devient difficile, voire impossible, d'encastrer correctement la prise ou l'interrupteur, et d'autre part, le surpeuplement des fils dans un espace restreint augmente les risques de surchauffe et de défaillance.
Certaines boîtes anciennes peuvent également présenter des caractéristiques spécifiques qui compliquent leur retrait ou leur modification. Par exemple, un "téton" au fond de la boîte peut être interprété de différentes manières. Initialement, il a été suggéré qu'il s'agissait d'un élément de fixation pour une suspension, le téton servant alors de passage pour un crochet. Cependant, dans le contexte d'une prise murale, ce téton peut simplement être une partie intégrante de la conception de la boîte ancienne, rendant son désolidarisation du mur plus complexe. De plus, le matériau des boîtes anciennes, souvent décrit comme un plastique "mout" ou du bakélite, peut être plus résistant et moins cassant que les plastiques modernes, rendant leur manipulation plus délicate sans risquer de détériorer le mur environnant.
Enfin, dans les immeubles anciens, il est fréquent de retrouver des tiges filetées scellées dans le parpaing à l'arrière de la boîte. Ces tiges servaient de point d'ancrage pour fixer solidement la boîte, assurant une stabilité remarquable à l'époque. Cependant, elles rendent le désengament de la boîte beaucoup plus ardu, nécessitant parfois des méthodes plus invasives que le simple dégagement du plâtre. La présence de tubes à l'arrière, servant à amener les gaines électriques, et d'une lèvre sur le côté de la boîte pour assurer la butée de la gaine, témoignent d'une conception réfléchie, mais qui pose aujourd'hui des défis d'adaptation.
Solutions pour Fixer une Boîte d'Encaster Qui Bouge

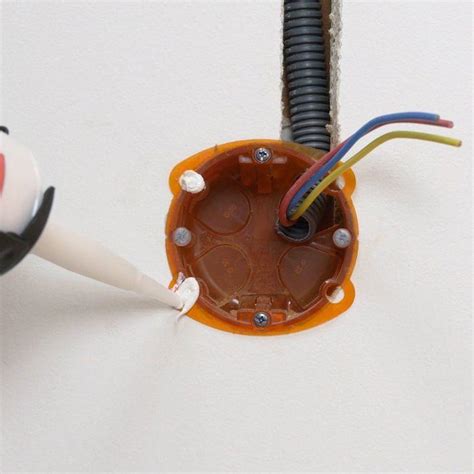

Face à une boîte d'encastrement qui bouge, la priorité est de la stabiliser pour garantir une installation sécurisée. Si le jeu est minime, des solutions simples peuvent suffire. L'utilisation de colle multimatériaux est une méthode efficace. En appliquant plusieurs points de colle aux endroits stratégiques (souvent au niveau des trous de fixation de la boîte ou le long de son pourtour), on peut combler le vide entre la boîte et le mur, assurant ainsi sa rigidité. Cette technique est particulièrement utile lorsque la boîte est globalement bien positionnée mais présente un léger jeu. Il est crucial de bien nettoyer la surface avant d'appliquer la colle pour une adhérence optimale.
Dans les cas où le jeu est plus important, il peut être nécessaire de reconstruire une partie du logement de la boîte. Cela peut impliquer de reboucher la saignée autour de la boîte avec du plâtre ou un mortier adapté, en veillant à bien la caler pendant le séchage. Une fois le matériau de rebouchage sec, la boîte devrait être solidement ancrée. Cette méthode est plus laborieuse mais offre une solution durable pour les boîtes instables.
Pour les boîtes qui sont trop lâches et dont le mouvement est trop prononcé pour être corrigé par de simples calages, il peut être envisagé de démonter la boîte existante et de la resceller. Si la boîte est scellée, le processus peut être délicat. Il faut alors dégager soigneusement le plâtre autour de la boîte. Une fois dégagée, elle peut être retirée. Si la tige filetée à l'arrière pose problème, il peut être nécessaire de la couper si elle est accessible et ne gêne pas la nouvelle installation. La boîte peut ensuite être remise en place et scellée avec du plâtre ou du mortier, en s'assurant qu'elle est parfaitement alignée et stable avant que le matériau ne sèche.

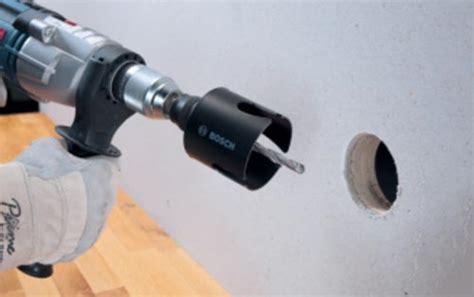

Une approche plus radicale, mais parfois nécessaire, consiste à agrandir le trou existant pour y installer une nouvelle boîte d'encastrement plus adaptée. Si la boîte actuelle est trop petite ou trop endommagée, son remplacement par un modèle neuf, de dimension standard (68 mm de diamètre), est souvent la meilleure solution. L'agrandissement du trou peut se faire à l'aide d'une scie cloche du diamètre approprié. Il est impératif de s'assurer que l'agrandissement du trou ne sectionne pas les gaines électriques existantes qui doivent être conservées. Si cela pose un risque, des techniques plus manuelles comme le burinage peuvent être nécessaires pour agrandir le trou avec précision.
Remplacement de Boîtes Anciennes et Adaptation aux Normes Modernes
Le remplacement des boîtes d'encastrement anciennes est une étape clé pour moderniser une installation électrique. Les boîtes noires en bakélite, souvent rencontrées dans les constructions plus anciennes, peuvent être retirées, bien que cela puisse demander un certain effort. Leur retrait peut être facilité par l'utilisation d'un petit burin de maçon pour dégager le plâtre, puis en déclipsant ou en desscellant la boîte.
Lorsque la problématique principale est la profondeur insuffisante des boîtes existantes, plusieurs options s'offrent à vous. La première est de tenter de casser le fond de la boîte actuelle pour créer de la profondeur. Cette méthode est risquée car elle peut affaiblir la structure de la boîte et compromettre son étanchéité, et elle n'est pas toujours réalisable si le mur derrière est trop proche ou si le matériau est trop résistant.
Une solution plus fiable est de remplacer la boîte existante par une nouvelle boîte d'encastrement plus adaptée. Si le trou existant est de diamètre standard mais que la profondeur est le problème, il existe des boîtes conçues pour les faibles profondeurs, ou des modèles permettant d'agrandir légèrement le volume arrière. Si le diamètre du trou est trop petit pour un boîtier standard de 68 mm, il faudra agrandir le trou. L'utilisation d'une scie cloche est la méthode la plus rapide pour cela. Cependant, il faut être extrêmement prudent pour ne pas endommager les gaines électriques existantes. Si l'agrandissement par scie cloche risque de sectionner une gaine, il faudra alors recourir à des techniques de burinage plus précises pour élargir le trou autour de la gaine, en protégeant celle-ci.
Dans le cas où des tiges filetées scellées rendent le retrait de la boîte ancienne particulièrement difficile, il est parfois possible de les "court-circuiter" en scellant la nouvelle boîte avec un matériau résistant comme le MAP (Mortier Adhésif Prêt à l'emploi). Ce type de mortier permet une fixation rapide et solide, compensant l'absence d'un ancrage parfait si la tige filetée ne peut être retirée.
Pour les situations où l'on souhaite rajouter des prises et que les boîtes existantes sont trop petites, l'agrandissement du trou à la scie cloche pour y installer une boîte double est une solution courante. Il faut alors s'assurer que l'espace disponible permet l'installation d'une boîte double, en respectant l'entraxe standard de 71 mm entre les centres des deux emplacements de prises.
Comment installer une boîte d’encastrement Legrand ?
Techniques de Retrait et d'Installation : Sécurité et Efficacité
Avant toute intervention sur une installation électrique, la sécurité est primordiale. Il est indispensable de couper le courant au niveau du disjoncteur général. L'utilisation d'un testeur de tension est fortement recommandée pour vérifier l'absence de courant dans les fils avant de manipuler quoi que ce soit.
Pour le retrait des boîtes anciennes, plusieurs techniques peuvent être employées. Le burinage est souvent nécessaire, surtout si la boîte est bien scellée ou si des éléments comme des tiges filetées sont présents. L'utilisation d'un marteau perforateur avec un mode burin peut accélérer le processus, mais il faut être vigilant pour ne pas endommager excessivement le mur environnant. Une technique plus douce consiste à utiliser un burin de maçon plus fin et un marteau, permettant un travail plus précis et contrôlé. Il est conseillé de commencer par dégager le plâtre autour de la boîte, puis de travailler progressivement pour la désolidariser du mur. Les marques de tournevis au fond de certaines boîtes anciennes peuvent indiquer des points de fixation ou des repères pour le désencastrement.
Une fois la vieille boîte retirée, il faut préparer le logement pour la nouvelle. Si le trou doit être agrandi, la scie cloche est l'outil de choix pour un diamètre standard de 67 mm. Il est essentiel de bien centrer le perçage. Si le trou existant n'offre plus de matière centrale pour guider la scie cloche, il faudra marquer précisément le centre et peut-être utiliser un guide ou un gabarit.
L'installation de la nouvelle boîte d'encastrement doit se faire avec soin. Il faut passer les fils électriques dans la gaine puis dans la boîte. La boîte doit être positionnée de manière à ce que les étriers métalliques (s'il y en a) soient alignés verticalement. L'utilisation d'un niveau à bulle est cruciale pour s'assurer que la boîte est parfaitement horizontale, ce qui facilitera l'installation ultérieure des appareillages.
La fixation de la nouvelle boîte peut se faire de différentes manières. La colle multimatériaux est une option moderne et efficace, appliquée en points stratégiques. Le plâtre ou un mortier adapté sont des méthodes traditionnelles qui donnent également de bons résultats, surtout si l'on souhaite combler des irrégularités du mur. Une fois la boîte fixée et le matériau de scellement sec, il est temps de reboucher la saignée avec du plâtre pour lisser la surface murale en préparation des finitions.
Pour des boîtes anciennes spécifiquement conçues pour des appareillages à griffes ou à vis, il est important de noter que les appareillages modernes sont généralement conçus pour s'adapter aux boîtes actuelles, qui supportent les deux types de fixation. Si vous achetez de nouvelles prises, vérifiez leur compatibilité avec les boîtes que vous prévoyez d'installer.
Adaptation à Différents Types de Murs

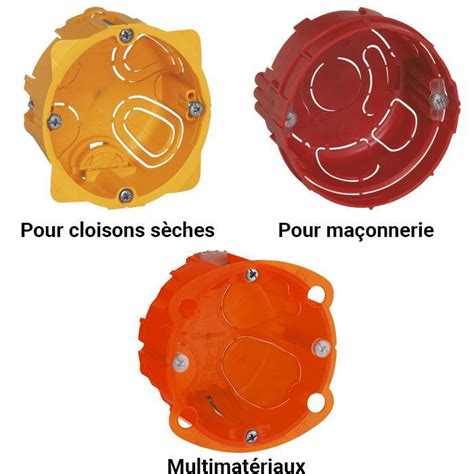

Les boîtes d'encastrement existent pour une variété de supports : cloisons sèches, maçonnerie, ou versions multimatériaux. Lors de la rénovation, il est important de connaître la nature du mur dans lequel vous travaillez. Les parpaings doublés de cloison en plâtre nécessitent des boîtes adaptées, souvent des modèles multimatériaux qui assurent une bonne adhérence sur les deux supports. Les murs en béton vibré peuvent poser des défis lors du perçage, nécessitant des outils plus puissants et une certaine persévérance. Les murs en briquettes pleines demandent également un effort plus soutenu pour le creusage.
Lorsque vous rencontrez des boîtes anciennes dans des murs en béton vibré, il est possible qu'elles soient scellées de manière très robuste. Dans ce cas, l'agrandissement du trou par burinage, même avec un perforateur, peut être une étape longue et fastidieuse. Il faut alors peser le pour et le contre entre le temps passé à essayer de conserver l'existant et le remplacement par une solution moderne et plus simple à installer.
Dans tous les cas, que vous ayez affaire à de la maçonnerie ancienne, des cloisons plâtrées ou des matériaux composites, le choix d'une boîte d'encastrement adaptée et l'application rigoureuse des techniques de pose garantiront la sécurité et la durabilité de votre installation électrique. L'objectif est d'assurer une protection optimale des fils et des mécanismes, tout en offrant une finition esthétique soignée.
