L'installation d'un mitigeur monocommande pour une baignoire ou une douche est une étape cruciale pour garantir le confort et l'efficacité de votre système de salle de bains. Ce guide détaillé vous accompagnera à travers le processus d'installation, en utilisant les informations fournies pour une compréhension approfondie. Nous explorerons également le fonctionnement de ces appareils, offrant des conseils pratiques pour une mise en œuvre réussie, que ce soit pour une nouvelle installation ou une rénovation.
Comprendre le Fonctionnement du Mitigeur Monocommande Bain-Douche
Le mitigeur monocommande bain-douche est conçu pour mélanger l'eau chaude et froide afin de fournir un débit d'eau à la température désirée. Son fonctionnement repose sur une cartouche interne, souvent en céramique, qui ajuste le rapport entre l'eau chaude et froide en réponse au mouvement de la commande unique.
Le Rôle de la Cartouche Thermostatique
Dans le cas des mitigeurs thermostatiques, une attention particulière est portée à la régulation précise de la température. Ces modèles sont équipés d'une cartouche thermostatique qui maintient la température de l'eau constante, même en cas de variations de pression dans le réseau d'eau chaude sanitaire (ECS) avec une réserve d'eau, comme un chauffe-eau à accumulation. Cette technologie offre un confort d'utilisation supérieur et une sécurité accrue, notamment pour les enfants, en prévenant les risques de brûlures. Un blocage de température à 40°C est souvent intégré pour une sécurité renforcée. Contrairement aux mitigeurs thermostatiques, les mitigeurs classiques ne disposent pas de cette unité de contrôle pour maintenir une température stable.
La Distinction avec les Mélangeurs
Il est important de noter que les mitigeurs monocommandes, et particulièrement les thermostatiques, sont préférables aux mélangeurs traditionnels dans les douches. Les mélangeurs, de par leur mode de fonctionnement, sont considérés comme moins confortables et moins économiques en termes de consommation d'eau et d'énergie.
Compatibilité avec les Systèmes de Chauffage d'Eau
Les mitigeurs thermostatiques sont optimaux pour les systèmes de production d'eau chaude sanitaire avec une réserve d'eau. Pour les installations utilisant un chauffe-eau instantané, il est recommandé de choisir un mitigeur de douche doté d'un limiteur de température et de débit.
Préparation Essentielle Avant l'Installation
Une préparation minutieuse est la clé d'une installation réussie. Cela inclut la vérification de la compatibilité des raccordements existants et la préparation des outils nécessaires.
Vérification des Arrivées d'Eau
Avant de commencer le démontage de l'ancien appareil, il est primordial de vérifier la configuration des arrivées d'eau. L'arrivée d'eau chaude doit se trouver à gauche et l'arrivée d'eau froide à droite. Si cette configuration n'est pas respectée, il est impératif de faire appel à un professionnel pour éviter tout dommage au nouveau robinet.
Préparation des Pièces et Outils
Rassemblez toutes les pièces nécessaires et les outils à proximité de l'accès au raccordement. Cela facilitera grandement le processus d'installation.
Gestion des Impuretés dans le Réseau d'Eau
En cas de travaux lourds dans le logement, le réseau d'eau doit être purgé de toute impureté. Cette étape est essentielle pour éviter d'endommager le nouveau mitigeur.
Compatibilité des Raccords
Assurez-vous que les raccords disponibles sur vos arrivées d'eau sont compatibles avec les raccords excentrés du nouveau mitigeur. Généralement, il s'agit de raccords femelles filetés de 15 x 21 mm (½ pouce) ou 20 x 27 (¾ de pouce). Si les dimensions ne correspondent pas, des réducteurs peuvent être nécessaires.
Installation de Raccords Bicônes (Rénovation)
Dans le cadre d'une rénovation où les anciens raccords soudés ont été coupés, l'installation de raccords à olives, aussi appelés raccords bicônes, est requise. Cette opération implique de couper les tubes en cuivre, de les ébavurer et de nettoyer leur extrémité, puis d'insérer l'écrou, l'olive et la partie mâle filetée avant de serrer l'ensemble.
Guide d'Installation Pas à Pas du Mitigeur Monocommande Bain-Douche
Ce guide suit une démarche logique pour une installation sans encombre.
Étape 1 : Préparer l'Accueil du Robinet de Douche
La première étape consiste à s'assurer que l'emplacement est prêt à recevoir le nouveau mitigeur.
- Couper l'arrivée d'eau : Avant toute intervention, il est impératif de couper l'arrivée d'eau générale du logement et d'ouvrir le robinet le plus proche pour vidanger le circuit.
- Vérifier la distance entre les arrivées d'eau et le plafond : La distance doit être d'au moins 118 cm.

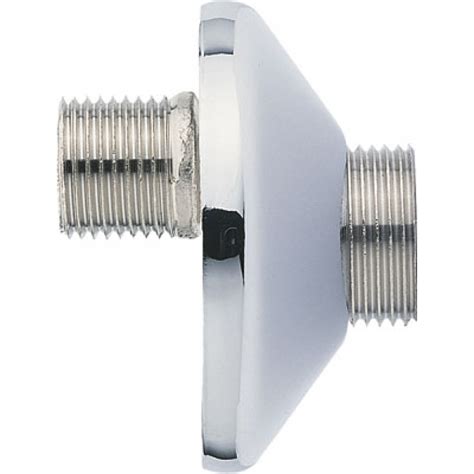

- Visser les raccords excentrés : Vissez les raccords excentrés de manière qu'ils dépassent d'environ 42 mm (ou la côte exacte spécifiée dans la notice de montage).
- Visser les rosaces : Vissez les rosaces jusqu'au mur.

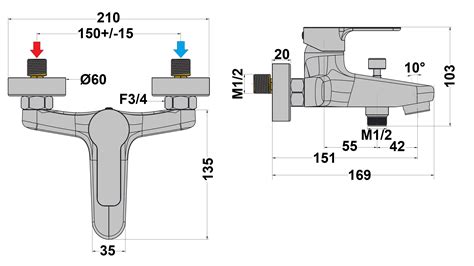

- Régler l'écartement et l'horizontalité : Réglez l'écartement pour obtenir 150 mm entre les rosaces (l'entraxe recommandé) et vérifiez l'horizontalité à l'aide d'un niveau à bulle. Ajustez si nécessaire.
- Installer le mitigeur (pré-montage) : Installez le mitigeur en vissant à la main les écrous. Assurez-vous que les écrous ne touchent pas les rosaces. Si c'est le cas, ajustez la profondeur des raccords excentrés.
- Vérification finale du pré-montage : Revérifiez l'horizontalité du mitigeur avec le niveau à bulle.
- Démonter le tout et mesurer : Une fois le pré-montage validé, démontez l'ensemble et notez précisément la profondeur entre les raccords excentrés et le mur. Ces mesures serviront de référence pour le montage définitif.
Étape 2 : Installer le Mitigeur de Douche
Cette phase concerne le montage définitif et fonctionnel du mitigeur.
- Étanchéité des raccords excentrés : Étanchéifiez les filetages des raccords excentrés avec du Téflon, en l'enroulant dans le sens du filetage.
- Serrage des raccords excentrés : Serrez les raccords excentrés avec une clé plate (une clé de 22 mm est souvent utilisée).
- Orientation et profondeur : Orientez les raccords de manière à avoir un espace de 150 mm entre les axes et la même profondeur que celle mesurée précédemment. Vérifiez l'horizontalité avec un niveau à bulle.
- Joint silicone : Étalez une fine couche de joint silicone entre le mur et les raccords excentrés pour assurer une étanchéité parfaite.
- Vissage des rosaces : Vissez les rosaces sur les raccords excentrés.
- Contrôle des filtres : Enlevez les caches rouges et bleus du mitigeur. Contrôlez la bonne mise en place des filtres à impureté, en veillant à ce que le côté bombé soit dirigé vers l'intérieur. Ces filtres protègent la cartouche des débris.
- Fixation du mitigeur : Placez le mitigeur sur les raccords excentrés, sans ajouter de joint supplémentaire. Serrez les écrous à l'aide d'une clé plate (une clé de 32 mm est souvent nécessaire) jusqu'à ce qu'ils soient bien fixés, mais sans que les écrous ne touchent les rosaces.
- Vérification finale de l'horizontalité et de l'étanchéité : Vérifiez une dernière fois l'horizontalité du mitigeur avec le niveau à bulle et ajustez si nécessaire. Ouvrez ensuite doucement l'arrivée d'eau pour vérifier l'étanchéité des raccords.
Comment changer les cartouches de votre mitigeur thermostatique de douche
Étape 3 : Installer la Barre de Douche et l'Applique Murale
Cette section détaille la fixation de la barre de douche et de son support mural.
- Insertion de la barre de douche : Insérez la barre de douche jusqu'en butée sur le thermostatique.
- Positionnement de l'applique murale : Insérez l'applique murale par la barre de douche, en positionnant la partie plate vers le bas.
- Vérification de la verticalité : À l'aide d'un niveau à bulle, vérifiez la parfaite verticalité de la barre de douche.
- Marquage et perçage : Marquez sur le mur l'emplacement des trous pour l'applique murale, puis retirez la barre. Équipez votre perceuse d'un foret de 6 mm adapté à la nature de votre mur.
- Percement et insertion des chevilles : Percez les 3 trous marqués. Remplissez-les avec du silicone pour une meilleure étanchéité et insérez les chevilles fournies.
- Fixation de l'applique murale : Placez le joint souple autour de l'applique murale, puis positionnez le joint plat entre le mur et l'applique. Vissez solidement l'applique murale.
- Montage final de la barre : Montez la rosace sur la console, puis remettez la barre de douche en place sur le thermostatique. Insérez la console sur l'applique murale et fixez-la à l'aide de la plus grosse vis pointeau.
Étape 4 : Raccorder le Flexible de Douche et la Douchette
L'étape suivante consiste à connecter le flexible et la douchette au mitigeur.
- Emboîtement du bras de douche : Emboîtez le bras de douche dans la barre de douche et fixez-le à l'aide de la petite vis pointeau.
- Installation du filtre et du joint : Placez dans l'ordre le filtre (pointe vers le bas) puis le joint rouge dans la douche de tête.
- Vissage de la douche de tête : Vissez la douche de tête sur le bras de la douche à la main.
- Vérification du bon fonctionnement : Vérifiez le bon fonctionnement de la douche de tête.
- Vérification des joints du flexible : Avant de raccorder le flexible, vérifiez la présence et le bon positionnement des joints dans les embouts. Si un joint est manquant, ajoutez un joint fibre ou caoutchouc.
- Raccordement du flexible au mitigeur : Vissez le plus petit embout du flexible sur la robinetterie (le mitigeur).
- Raccordement du flexible à la douchette : Vissez le plus grand embout du flexible sur la douchette à main.
- Serrage : Il est recommandé de ne pas utiliser d'outils pour le serrage des raccords du flexible afin d'éviter de les endommager. Serrez fermement à la main.
Étape 5 : Mise en Eau et Test du Mitigeur
La dernière étape consiste à tester le bon fonctionnement de l'ensemble.
- Réouverture de l'arrivée d'eau : Rouvrez doucement l'alimentation en eau du logement.
- Test d'étanchéité : Sans ouvrir le robinet, vérifiez qu'aucune fuite n'apparaît. Si tout est sec, l'installation est étanche.
- Test de fonctionnement : Testez le mitigeur et la douchette en actionnant l'inverseur bain/douche pour passer en mode douchette à main. Effectuez plusieurs essais de débit et de température.
- Réglage de la température (si nécessaire) : Pour les mitigeurs thermostatiques, il peut être nécessaire de régler la température de consigne.
- Placez la poignée avec le repère face au 38°C.

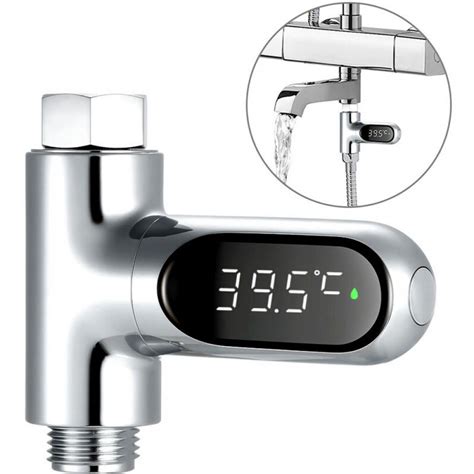

- À l'aide d'un thermomètre, contrôlez la température de l'eau.
- Si la température n'est pas de 38°C, fermez la bonde et démontez le cache de la poignée du mitigeur avec un petit tournevis plat.
- Desserrez la vis, puis retirez la poignée.
- Faites couler l'eau et réglez la cartouche thermostatique en tournant l'élément cranté noir jusqu'à atteindre les 38°.
- Remontez la poignée.

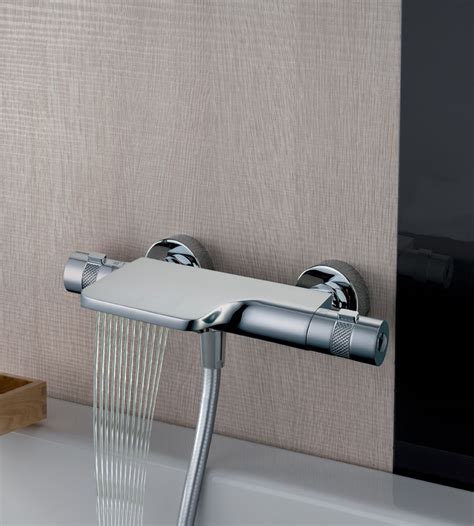

Choix et Installation du Mitigeur Bain-Douche : Aspects Pratiques
Le choix d'un mitigeur bain-douche dépend de plusieurs facteurs, notamment le type de baignoire, le style de votre salle de bains et vos préférences en matière de fonctionnalité.
Différents Types de Mitigeurs Bain-Douche
- Mitigeurs posés au sol : Idéaux pour les baignoires autoportantes, ils apportent une touche d'élégance.
- Mitigeurs muraux : Installés directement sur le mur, ils conviennent aux baignoires adossées ou en angle. Ils existent en versions apparentes ou encastrées.
- Mitigeurs sur bord de baignoire : Ces modèles sont encastrés dans le rebord de la baignoire ou dans une plage carrelée. Ils sont disponibles en versions multitrous, permettant d'intégrer bec, commande et douchette à main de manière harmonieuse.
Critères de Sélection
- Design et Finition : Les fabricants proposent une large gamme de finitions (chromé, noir mat, bronze brossé, etc.) pour s'adapter à tous les styles de salle de bains. L'harmonie des couleurs et des formes est un aspect important pour créer un espace cohérent.
- Fonctionnalités Confort : Des technologies comme le bouton Select pour changer facilement entre bec et douchette, AirPower pour des gouttes d'eau plus douces, ou QuickClean pour un nettoyage facile du calcaire, améliorent l'expérience utilisateur.
- Thermostatique vs. Mélangeur : Comme mentionné précédemment, le mitigeur thermostatique offre un contrôle précis de la température et une sécurité accrue.
Emplacement et Hauteur d'Installation
L'emplacement du robinet de douche ou de baignoire est une décision importante, surtout lors de la création d'une nouvelle salle de bains ou d'une rénovation majeure.
- Hauteur de la robinetterie de douche : La hauteur idéale dépend de la taille des utilisateurs et du type de douche. Pour une douche PMR (Personne à Mobilité Réduite), la hauteur préconisée se situe généralement entre 90 cm et 130 cm. Les raccords excentrés peuvent aider à ajuster la hauteur sur quelques centimètres sans travaux majeurs.
- Position des robinets de baignoire : Pour les baignoires, l'emplacement est souvent dicté par le style de la baignoire et son matériau. Les installations sur gorge ou encastrées fixent le robinet sur la baignoire elle-même. L'entraxe standard pour les arrivées d'eau chaude et froide est de 15 cm pour un mitigeur thermostatique ou un mélangeur. Des kits d'encastrement avec raccords excentrés peuvent pallier les différences d'écartement. Les robinets sur pied, fixés au sol, offrent une grande liberté d'emplacement, à condition d'adapter la plomberie en amont.
Entretien et Durabilité
Un entretien régulier garantit la longévité et le bon fonctionnement de votre mitigeur.
- Nettoyage : Utilisez un chiffon doux en coton et, si nécessaire, un détergent doux à base d'acide citrique. Évitez les éponges abrasives ou les produits agressifs.
- Détartrage (QuickClean) : Si votre mitigeur est équipé de la fonction QuickClean, passez simplement un doigt sur les picots en silicone pour éliminer le calcaire.
- Entretien de l'inverseur : Nettoyez et lubrifiez la tirette et le joint torique de l'inverseur avec de la graisse au silicone pour assurer une bonne étanchéité et une facilité de mouvement.
En suivant ces directives, vous pourrez installer et profiter pleinement de votre nouveau mitigeur monocommande bain-douche, un élément essentiel pour le confort et la fonctionnalité de votre salle de bains.
