Dans le domaine de la construction et de la ferronnerie, chaque détail contribue à la qualité, à la durabilité et à l'esthétique finale d'un ouvrage. Le cache scellement, bien que souvent discret, joue un rôle crucial dans la finition soignée des structures métalliques et dans la sécurité des ancrages. Qu'il s'agisse d'un cache scellement non percé en fer forgé pour des poteaux de grande envergure ou d'un cache destiné à masquer les points de fixation dans des structures métalliques variées, ces éléments sont bien plus que de simples accessoires. Ils participent activement à la mise en valeur de votre projet, en conjuguant esthétique, robustesse et fonctionnalité.
Le Cache Scellement Non Percé Ø 120 mm : Élégance et Dimensions pour les Grandes Structures
Le cache scellement non percé, avec un diamètre de 120 mm, se distingue par ses dimensions généreuses. Il offre une surface plane de 100 mm et une hauteur de 18 mm, le rendant particulièrement adapté aux structures métalliques de plus grande envergure ou aux poteaux présentant une section importante. Sa conception en platine creuse estampée, ornée de trois marches en relief, lui confère une valeur décorative indéniable, ajoutant une touche d'élégance à l'ensemble de la structure.
Ce type de cache scellement est conçu pour être scellé directement dans une dalle en ciment, offrant ainsi une solution d'ancrage solide et esthétique. Le processus d'installation est simple et efficace : il suffit de retourner le cache scellement et de souder une ferraille ou une tige d'ancrage à sa face inférieure. Le poteau est ensuite soudé au sommet de la platine. Une fois cette étape réalisée, l'ensemble est intégré dans le coffrage de la dalle avant le coulage du béton. L'absence de perçage préalable sur le cache offre une grande liberté au professionnel pour réaliser les dimensions de fixation souhaitées, adaptées précisément aux besoins du chantier.
Livré brut, ce cache scellement en fer forgé offre une grande flexibilité en matière de personnalisation. Il peut être facilement peint, verni ou patiné pour s'harmoniser parfaitement avec la teinte des garde-corps, portails, rampes d'escalier ou toute autre structure métallique environnante. Cette capacité d'adaptation esthétique fait du cache scellement un élément clé pour une finition cohérente et de haute qualité.
L'Importance Cruciale du Scellement Chimique dans les Fixations Modernes
Au-delà de la finition esthétique apportée par les caches scellements, la technique du scellement chimique est fondamentale pour garantir la solidité et la durabilité de nombreuses fixations. Ce guide vise à éclairer sur son utilité, ses applications, sa composition, les différents types de résines, le matériel nécessaire, les étapes de pose, ainsi que les agréments et réglementations qui encadrent son usage.
À Quoi Sert le Scellement Chimique ?
Le scellement chimique est une méthode de fixation qui utilise une résine bi-composant (résine et durcisseur) pour créer une liaison extrêmement solide entre un élément à fixer et son support. Il permet de fixer une large gamme d'éléments, allant des stores bannes, portails, portillons, chauffe-eaux électriques, antennes paraboliques, gonds, platines, butoirs, douilles, sabots de charpente, climatiseurs, appareils sanitaires, aux équerres de bardages.
Dans le domaine de la construction, certains scellements chimiques sont spécifiquement conçus pour la reprise de fers à béton. Ces produits doivent alors répondre à des certifications spécifiques, comme la certification ATE (Agrément Technique Européen) option "Fers à béton", garantissant leur aptitude à assurer des reprises structurelles fiables.
Que Peut-on Fixer avec du Scellement Chimique ?
La polyvalence du scellement chimique lui permet de fixer une multitude d'objets et d'éléments structurels :
- Éléments d'aménagement extérieur : stores bannes, portails, portillons, antennes paraboliques, butoirs.
- Équipements domestiques : chauffe-eaux électriques, climatiseurs, appareils sanitaires.
- Éléments de structure : gonds, platines, sabots de charpente, équerres de bardages, douilles.
- Reprise de fers à béton : essentiel pour les travaux de rénovation ou de renforcement structurel dans le bâtiment.
La Composition du Scellement Chimique

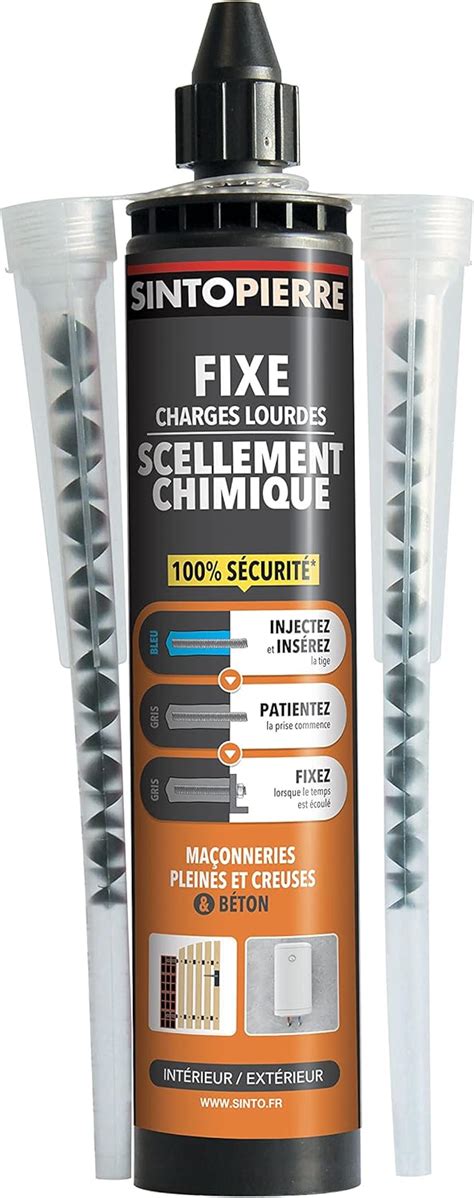

Le scellement chimique est généralement conditionné en cartouches rigides ou en poches souples, vendues avec une ou plusieurs canules en plastique équipées de mélangeurs. Le mélange des deux composants (résine et durcisseur) s'effectue automatiquement dans la canule lors de l'extrusion.
Il existe plusieurs catégories de résines, chacune ayant des propriétés spécifiques :
- Résines Vinylester : Idéales pour les matériaux pleins ou creux, et particulièrement recommandées pour les fixations à risque, comme celles des garde-corps, où une résistance mécanique maximale est requise.
- Résines Polyester : Généralement réservées à la fixation dans les matériaux creux, offrant un bon compromis entre performance et coût.
- Résines Époxy : Elles se distinguent par une adhérence inégalée et sont adaptées aussi bien aux bétons fissurés que non fissurés, garantissant une fiabilité exceptionnelle dans des conditions difficiles.
- Résines Ester-méthacrylate : Ces résines offrent une large gamme d'applications et de performances, couvrant de nombreux besoins en fixation.
Le scellement chimique se retrouve sous diverses formes de conditionnement pour s'adapter aux différents besoins :
- Cartouches rigides : Le format le plus courant, facile à utiliser avec un pistolet extrudeur.
- Poches souples : Une alternative plus écologique, permettant une réduction des déchets.
- Kits complets : Incluant souvent des tiges filetées, des douilles et des tamis, pour une solution tout-en-un.
- Capsules monodose : Pratiques pour les petites réparations ou les fixations ponctuelles.
Les Avantages du Scellement Chimique par Rapport au Chevillage Traditionnel
Le scellement chimique présente plusieurs avantages significatifs par rapport aux chevilles mécaniques traditionnelles :
- Polyvalence : Il permet la fixation aussi bien dans les matériaux pleins (béton, pierre) que dans les matériaux creux (parpaings, briques creuses).
- Capacité de charge : Il est capable de supporter des charges lourdes, voire très lourdes, ce qui le rend indispensable pour les applications structurelles.
- Fixation en bordure : Il offre la possibilité de réaliser des fixations proches des bords de dalles ou de murs, là où le chevillage mécanique pourrait être limité.
- Résistance aux vibrations : Le scellement chimique offre une excellente résistance aux vibrations, ce qui est crucial pour les installations soumises à des mouvements ou des secousses.
Le Support de Fixation : Matériau Plein ou Matériau Creux ?
La nature du support de fixation influence directement la méthode de scellement chimique à adopter.
- Fixation en matériaux pleins : Pour les matériaux comme le béton, la pierre naturelle ou la brique pleine, le scellement se fait directement dans le trou de perçage, sans nécessiter de tamis. Le diamètre du trou doit être supérieur de 2 mm au diamètre de la tige filetée ou du fer à béton.

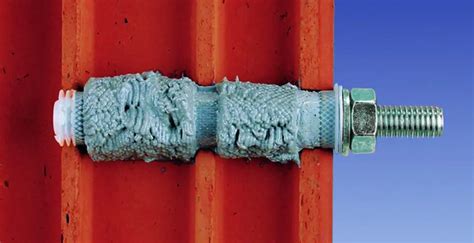

- Fixation en matériaux creux : Dans le cas de matériaux creux tels que les parpaings ou les briques creuses, il est impératif d'utiliser un tamis (en plastique ou en métal). Le trou de perçage doit alors correspondre au diamètre du tamis. Ce dernier, rempli de résine, assure une répartition homogène du produit et une bonne adhérence sur les parois internes du matériau creux.
Choisir son Scellement en Fonction de l'Application
Le marché propose une large gamme de produits de scellement chimique, avec des spécifications adaptées à diverses applications.
Applications Standard :
| Marque | LEGALLAIS / FISCHER / SIMPSON STRONG-TIE / SPIT |
|---|---|
| Produit | Scellement Charcot / FIS V Zero / Poly-GPG Plus / C-MIX + / Kit Charcot II / FIS HT / Polyester D.I. |
| Agrément | ETA / ETA / Socotec / Socotec / ETA / ETA / option 7 / ETA / option 7 |
| Application | Universel. Matériaux pleins et creux sur mur, sol et plafonds |
| Matériaux | Béton, pierre, parpaing plein, brique pleine et creuse, hourdis |
Applications de Sécurité :
| Marque | LEGALLAIS / SPIT / RAWLPLUG / SPIT / SPIT / G&B / SPIT / SPIT |
|---|---|
| Produit | Charcot Premium II / Multi-max / R-KER II / Viper Xtrem / Epcon C8 Xtrem / GEBOFIX T / Epobar+ / Easymix |
| Agrément | ETA / ETA option 7 / ETA option 7 / ETA / ETA option 1 / ETA option 7 / ETA / Socotec |
| Application | Scellement de tiges filetées et douilles femelles / Application garantie pour les tiges filetées, le fer à béton et la maçonnerie / Scellement de tiges filetées et douilles femelles / Scellement de tiges filetées. Conditions extrêmes et sismiques / Scellement d’armatures rapportées. Reprise de fer à béton, même en zone sismique / Scellement haute performance. Convient aux applications structurelles et à risque élevé / Scellement d’armature / Universel pleins ou creux |
| Matériaux | Béton, pierre, parpaing plein, brique pleine / Béton, pierre, parpaing plein, brique pleine et creuse, hourdis / Béton, pierre, parpaing plein, brique pleine / Pleins et creux / Béton, béton fissuré, pierre, parpaing plein, brique pleine / Béton, pierre, parpaing plein, brique pleine / Béton / Béton, parpaing creux, brique pleine, brique creuse |
Le Matériel Nécessaire pour Réaliser un Scellement Chimique
Pour une pose correcte et sécurisée du scellement chimique, plusieurs outils sont indispensables :

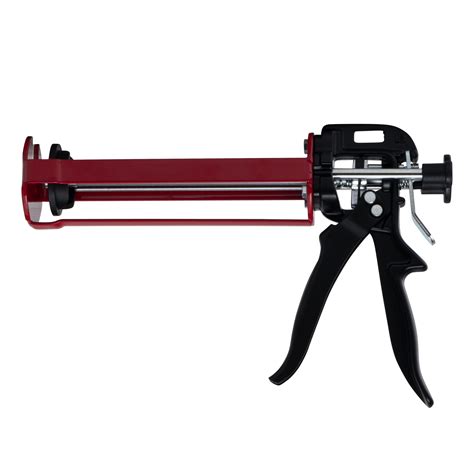

- Le pistolet à extruder : Bien qu'un pistolet à silicone traditionnel puisse suffire pour les cartouches jusqu'à 300 ml, il est fortement recommandé d'utiliser un pistolet spécifique (manuel, à air comprimé ou sur batterie). Ces pistolets fournissent une force accrue, garantissant une extrusion plus aisée et un meilleur contrôle de la quantité de résine appliquée.
- La cartouche de scellement ou la poche de résine avec embout mélangeur : L'embout mélangeur est crucial pour assurer la parfaite homogénéisation des deux composants de la résine avant son application.
- Un foret béton : Indispensable pour réaliser le trou de perçage. Le diamètre du foret doit être adapté au type de fixation et au matériau : diamètre de la tige filetée + 2 mm pour les matériaux pleins, ou diamètre du tamis pour les matériaux creux.

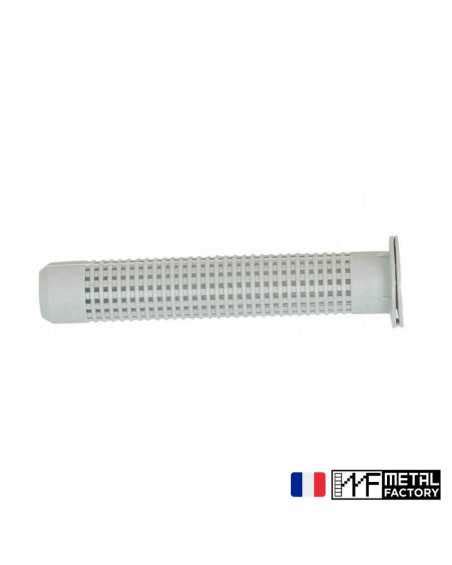

- Un tamis pour les matériaux creux : Les tamis plastiques ou métalliques, équipés d'une bague de centrage, maintiennent la tige filetée dans l'axe pendant le séchage de la résine.
- Une tige filetée ou une douille : L'élément qui sera fixé. Le choix du matériau est important : acier électrozingué pour l'intérieur, et inox A2 ou A4 pour l'extérieur afin de résister à la corrosion.
- Un outil de nettoyage des poussières : Un écouvillon ou une pompe soufflante est essentiel pour nettoyer méticuleusement le trou de perçage dans les matériaux pleins. L'élimination des poussières garantit une adhérence optimale de la résine au support, assurant ainsi la pérennité de l'ancrage.
Réaliser la Pose du Scellement Chimique : Étapes Clés
La procédure de pose varie légèrement selon que l'on travaille sur un matériau plein ou creux.
Pose en Matériaux Pleins :
- Percer le trou : Réaliser un trou du diamètre requis (tige filetée + 2 mm).
- Nettoyer le trou : Nettoyer soigneusement le trou en alternant soufflages et passages d'écouvillons, à trois reprises. Cette étape est primordiale pour garantir des performances optimales.
- Injecter la résine : Introduire la cartouche dans le pistolet, visser l'embout mélangeur. Extruder la résine jusqu'à obtenir une couleur uniforme. Introduire l'embout mélangeur au fond du trou et injecter la résine.
- Poser la tige filetée : Introduire la tige filetée ou la douille en exerçant une légère rotation. Respecter le temps de durcissement indiqué par le fabricant avant de fixer la pièce.
Pose en Matériaux Creux :
- Percer le trou : Réaliser un trou du diamètre correspondant au tamis.
- Nettoyer le trou : Nettoyer le trou comme pour les matériaux pleins.
- Insérer le tamis : Placer le tamis plastique ou métallique dans le trou percé.
- Injecter la résine : Introduire la cartouche dans le pistolet, visser l'embout mélangeur. Introduire l'embout mélangeur au fond du tamis et extruder la résine en reculant progressivement, afin de remplir complètement le tamis.
- Poser la tige filetée : Introduire la tige filetée ou la douille en exerçant une légère rotation. Respecter le temps de durcissement avant de fixer la pièce.
Comment réaliser un scellement chimique facilement - Guide fixation solide avec Brico Dépôt
Agréments et Réglementations
L'utilisation du scellement chimique, notamment pour des applications critiques, est encadrée par des réglementations et des agréments garantissant la sécurité et la fiabilité des installations.
- Agréments Techniques Européens (ATE) : Ces agréments, également appelés Évaluations Techniques Européennes (ETA ou ETE), attestent de la conformité des produits aux normes en vigueur et aux cahiers des charges spécifiques. L'ATE est obligatoire pour les scellements chimiques dans le béton, surtout lorsque des risques pour les personnes sont impliqués. Ces guides prennent en compte le comportement de l'ancrage en fonction de l'état de fissuration du béton, avec différentes options (de 1 à 12) définissant les conditions d'emploi admissibles. Des guides ATE existent aussi pour les applications en maçonnerie (matériaux pleins et creux), assurant la sécurité des professionnels. Les ATE donnent lieu au marquage CE des produits.
- Catégories d’émission de COV : L'information COV (Composés Organiques Volatils) classe les produits selon leur niveau d'émission de substances volatiles dans l'air intérieur, un facteur de risque potentiel pour la santé par inhalation.

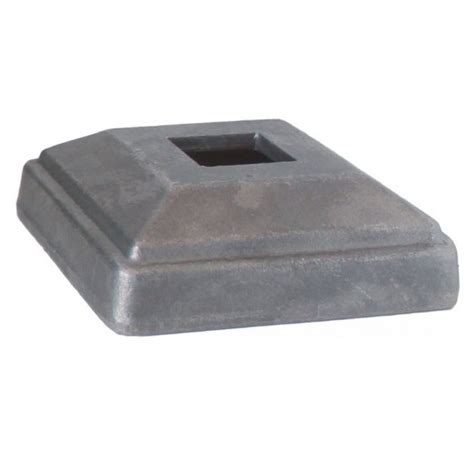

Cache Scellement pour Barreaux Carrés : Esthétique et Protection
D'autres types de caches scellements sont spécifiquement conçus pour habiller et protéger les points de fixation de barreaux carrés dans les structures métalliques, tels que les garde-corps, les clôtures ou les rampes d'escalier.
- Cache scellement en acier estampé : Conçu pour apporter une finition discrète et soignée à la base des barreaux carrés. Il masque proprement la jonction entre le barreau et le support, tout en renforçant l'aspect esthétique de l'ensemble. Estampé à froid dans une tôle d'acier fine mais rigide, ce cache peut être peint, verni ou patiné selon la finition souhaitée.
- Cache scellement en acier plat forgé à chaud : Spécialement conçu pour habiller et renforcer les points de fixation de barreaux carrés. Livrés en acier brut prêt à peindre, ces caches peuvent être soudés ou percés selon les besoins du chantier.
- Cache scellement de 50x50 mm avec trou carré de 20,5 mm pour tube 20x20 mm en acier brut : Ce type de cache est idéal pour masquer et protéger les points de scellement ou de fixation dans les structures métalliques. Fabriqué artisanalement, il améliore l'esthétique et renforce la durabilité des installations. Compatible avec divers traitements de surface, il offre une résistance accrue à la corrosion, le rendant parfait pour les rampes, clôtures et meubles en métal. Son installation est facilitée par soudure ou collage.
Pose par Scellement pour Clôtures : Robustesse et Stabilité
Dans le contexte de l'installation de clôtures, la pose par scellement est une méthode de fixation particulièrement robuste et recommandée, surtout pour les clôtures de grande hauteur.
La pose par scellement consiste à ancrer les poteaux de clôture directement dans le sol à l'aide de béton. Cette technique est fortement conseillée pour les clôtures de plus de 130 cm de haut, car elle minimise le risque de détachement des poteaux et de déformation des panneaux sous l'effet du vent ou d'autres contraintes. Pour les clôtures de moins de 1,30 mètre, une pose par fixation sur platines peut être une alternative.
Les étapes générales pour une pose par scellement de clôture incluent :
- Marquage et visualisation du projet : Déterminer et indiquer l'emplacement exact de la future clôture et de ses poteaux à l'aide de piquets. Il est essentiel de prendre en compte la nature de la clôture et les recommandations du fournisseur pour définir le nombre de poteaux et leur disposition (par exemple, un entraxe spécifique pour une clôture composite).
- Creuser les trous : Les dimensions des trous varient selon le type de clôture. Généralement, le diamètre du trou doit être 10 à 25 cm supérieur au diamètre de l'élément à sceller.
- Sceller les poteaux : Installer les poteaux au centre de chaque trou. Couler le béton tout en maintenant les poteaux dans une position parfaitement verticale.
- Montage de la clôture : Une fois le béton sec, procéder au montage des lames de clôture, en utilisant les clips, renforts et baguettes de finition appropriés.
Le choix entre un cache scellement décoratif et une technique de scellement chimique robuste dépendra de l'application spécifique. Cependant, dans tous les cas, ces éléments contribuent à la solidité, à la durabilité et à l'esthétique soignée des ouvrages métalliques et des structures d'ancrage.
