Longtemps considérés à tort comme moins fiables que les technologies de raccordement avec outillage spécifique, comme le sertissage et le glissement, les raccords sans outils sont désormais de plus en plus utilisés et appréciés. Ils disposent de nombreux avantages, dont une grande facilité d’installation puisque leur pose s’effectue sans soudure et sans l’emploi d’un outillage dédié. Deux technologies permettent de raccorder du Multicouche avec un outillage limité, généralement présent dans la boite à outils de tout foyer, ou sans aucun outillage, par simple clic. Ces méthodes évitent l’achat d’un matériel professionnel onéreux et peuvent être employées sans avoir une grande pratique de la plomberie. Ce tutoriel est une section de notre guide complet sur le Multicouche. Le raccordement par compression est la technologie qui vient généralement en tête lorsque l’on parle de raccordement sans outils. Le principe est très simple : le vissage d’un écrou vient resserrer une bague en laiton fendue sur le tube Multicouche. Cela permet de comprimer les parois du tuyau contre l’insert du raccord qui est enfoncé à l’intérieur.
Comprendre le Système Multicouche
Le système multicouche est conçu pour être compatible avec les installations existantes de plomberie en cuivre. Il s’agit d’une tuyauterie composée de plusieurs couches de matériaux différents offrant une combinaison de durabilité, d’efficacité et d’économie. Le cuivre, quant à lui, est un matériau traditionnellement utilisé en plomberie pour sa robustesse et sa résistance à la corrosion. La connexion entre ces deux systèmes, cuivre et multicouche, se réalise grâce à l’utilisation de raccords spécifiques. Le raccordement multicouche sur cuivre offre plusieurs avantages notables. Premièrement, la résistance à la corrosion du raccord multicouche est un atout majeur, surtout pour les systèmes de chauffage central et la distribution d’eau chaude. Deuxièmement, le multicouche est reconnu pour sa flexibilité, ce qui facilite son installation et son adaptation aux différentes configurations de votre réseau de plomberie salle de bain ou de cuisine.
Les Différentes Technologies de Raccordement Sans Outils
Les raccords sans outils, qu'ils soient automatiques ou à compression, rendent les petits travaux de plomberie accessibles à tout amateur de bricolage. Ces types de raccords sans outils, bien que très fiables, restent démontables, contrairement des raccords à sertir. Pour des raisons réglementaires, et parce que le risque d’erreur humaine est plus important, ils doivent toujours être visitables. Ils peuvent donc être encastrés à condition qu’une trappe soit aménagée pour permettre d’y accéder.
Le Raccordement par Compression
Le raccordement par compression est une technologie qui ne requiert aucun outil particulier, hormis deux clés plates pour effectuer le serrage du raccord. Contrairement à d’autres matériaux comme le cuivre, le raccordement par compression ne nécessite aucune soudure ni brasure. C’est un raccordement qui s’effectue à froid. Autre avantage : les raccords à compression peuvent être démontés et réutilisés autant de fois que nécessaire. Malgré tout, les raccords Multicouche à compression présentent quelques contraintes qui limitent leur utilisation à certains types d’installation uniquement. Parce qu’ils sont démontables, ils ne peuvent pas être encastrés derrière des cloisons comme des raccords à sertir. La règlementation en vigueur ne le permet pas. Autre point faible : les raccords à compression sont plus chers que leurs équivalents à sertir puisqu’ils sont constitués de plusieurs pièces. Réaliser une installation sanitaire complète avec ce type de raccords Multicouche est donc bien plus onéreux.
Le principe du raccord à compression est très simple : le vissage d’un écrou vient resserrer une bague en laiton fendue sur le tube Multicouche. Cela permet de comprimer les parois du tuyau contre l’insert du raccord qui est enfoncé à l’intérieur. Attention : Pour ne pas endommager le filetage, il est recommandé de commencer le serrage de l’écrou manuellement puis de le finaliser à l’aide des deux clés, sans forcer.
Les composants d'un raccord à compression typique incluent :
- Un corps en laiton : Constitué d’une partie filetée et d’un insert cranté (ou « tétine ») sur lequel sont positionnés plusieurs joints toriques en EPDM. Ces joints sécurisent l’étanchéité : le Multicouche étant plus rigide que d’autres matériaux de synthèse, comme le PER, il se déforme moins sous l’effet de la compression.
- Une bague de serrage : Qui comprime le tube Multicouche contre l’insert.
- Un écrou : Qui vient par son vissage assurer la compression.
Le Raccordement Automatique (ou "Push-Fit")
L’installation de raccords automatiques ne requiert aucune compétence particulière en plomberie. Les raccords automatiques s’avèrent particulièrement utiles lorsqu’il s’agit d’effectuer des raccordements dans des endroits exigus ou difficiles d’accès, là où certains outils comme une pince à sertir sont difficiles à manier.
Le principe du raccord automatique est basé sur un système de clipsage et d'étanchéité instantané :
- Des griffes en acier autobloquantes : Présentes dans chaque embout du raccord, elles servent à emprisonner le tube à l’intérieur.
- Des joints toriques : Assurent l'étanchéité de la connexion.
Attention : l’usage de raccords automatiques avec des tubes Multicouche nécessite obligatoirement l’ajout d’inserts en laiton. Ils doivent être enfoncés dans les tubes Multicouche jusqu’en butée avant de procéder au raccordement.
Raccords automatiques Tout Push
Préparation et Installation d'un Raccordement à Compression
Avant de commencer le raccordement, il est primordial de bien préparer le tube Multicouche au préalable, en suivant plusieurs phases : une coupe droite du tuyau, un calibrage, un ébavurage intérieur et extérieur puis un cintrage du tube si l’installation le requiert. Une mauvaise préparation du tuyau, comme une coupe imprécise du tube, peut entraîner des fuites. Il est crucial de réaliser une coupe nette et droite avec un outil adapté, comme un coupe-tube.
Les étapes pour réaliser un raccordement par compression sont les suivantes :
- Séparation des pièces : Commencez par séparer les différentes pièces dont est constitué le raccord à compression. S’il s’agit d’un raccord pourvu d’un filetage (exemple : raccord mâle diamètre 16 en entrée et filetage 15x21 en sortie), alors il sera constitué de trois pièces au maximum (corps en laiton, bague fendue et écrou). Faites attention à ne perdre aucun élément du raccord à compression lorsque vous le décomposez.
- Mise en place de la bague et de l'écrou : Dans le bon ordre, faites coulisser l’écrou et la bague fendue le long du tube Multicouche.
- Insertion du tube : Comme tous les raccords destinés aux matériaux de synthèse (PER, Multicouche, Polyéthylène…), les raccords Multicouche à compression sont dotés d’une tétine crantée. Veillez à ce que le tube Multicouche soit bien en contact avec le joint blanc en téflon qui se trouve sur la base de la tétine. Il ne doit rester aucun espace entre les deux éléments. Le joint en téflon assure une protection contre l’électrolyse et ne doit pas être retiré. Avoir préalablement chanfreiner le tube rend les bords moins saillants, ce qui évite tout arrachement ou déplacement des joints toriques présents sur la tétine.
- Positionnement de l'écrou : Faire coulisser l’écrou jusqu’à la partie filetée du raccord. La bague fendue se retrouve alors dans l’écrou.
- Serrage : Finalisez le vissage à l’aide de deux clés plates en serrant fermement mais sans excès. Il n’est pas nécessaire de forcer sur l’écrou lors du serrage car cela risquerait d’endommager les filetages et d’engendrer des défauts d’étanchéité.
- Vérification d'étanchéité : Une fois le raccordement par compression effectué, il n’y a plus qu’à réaliser une dernière vérification importante : l’étanchéité de l’assemblage. Pour cela, il est nécessaire de remettre en eau le circuit en ouvrant le compteur d’eau ou la vanne d’arrêt que vous aurez préalablement fermée. Étudiez attentivement les filetages et contrôlez l’absence de gouttes. Si le raccord n’est pas mouillé, c’est que l’installation est réussie.
Transition du Cuivre vers le Multicouche
Faire la transition de la plomberie en cuivre vers le multicouche peut sembler complexe. Cependant, grâce à des raccords automatiques ou des passerelles à sertir, ce processus devient plus simple. Il est important de comprendre comment effectuer ce raccordement pour éviter les fuites et assurer un système de plomberie efficace.
Pour raccorder un tuyau en cuivre avec un tuyau multicouche, plusieurs approches existent :
- Raccords spécifiques cuivre-multicouche : Le raccordement PER sur le cuivre est effectué grâce à un raccord spécialisé. Ce dernier est généralement en laiton et présente deux extrémités : une pour le cuivre et une pour le PER (ou multicouche). L’extrémité cuivre est généralement filetée pour permettre un assemblage par vissage. L’autre extrémité, destinée au PER ou multicouche, peut être de type à glissement, à compression ou à sertir. Le choix du type de raccord dépendra de vos préférences et de votre niveau de compétence.
- Raccords automatiques (Push-Fit) : Les raccords automatiques représentent une solution de choix pour ceux qui cherchent à réaliser un raccordement rapide entre des tubes cuivre et multicouche. Il ne nécessite aucun outil spécifique, ce qui le rend particulièrement attrayant pour les débutants en plomberie. Deux types principaux de raccords automatiques sont couramment utilisés : le bicône à olive laiton et le gripp avec une bague en caoutchouc, ou bague crantée. La fiabilité de ce type de raccord est généralement bonne, à condition de respecter certaines précautions lors de l’installation.
Préparation du tuyau cuivre pour le raccordement :
Avant de commencer la procédure de raccordement, il est essentiel de rassembler le matériel de plomberie et l’outillage spécialisé nécessaires.
- Coupe : Commencez par mesurer la longueur nécessaire à l’aide d’un mètre ruban. Réalisez une coupe nette et droite avec un outil adapté, comme un coupe-tube.
- Ébavurage : Une fois la coupe réalisée, il est crucial d’ébavurer l’extrémité du tube. Cela consiste à retirer les bavures et aspérités pouvant entraîner des fuites.
- Calibrage : Il est recommandé de calibrer le tuyau cuivre. Cela permet de redonner à l’extrémité du tube une forme parfaitement ronde, facilitant ainsi l’insertion du raccord.
Mise en place du raccord multicouche sur le tuyau cuivre préparé :
- Glisser les éléments : Commencez par glisser l’écrou du raccord multicouche sur le tube de cuivre, suivi de la bague (ou l’olive) qui assure l’étanchéité du raccord.
- Insérer le tube : Ensuite, insérez le tube de cuivre dans le raccord multicouche. Veillez à ce que les deux parties soient bien alignées pour garantir une jonction parfaite.
- Serrage : Une fois les éléments ajustés, utilisez deux clés plates pour serrer l’ensemble. Faites attention à ne pas trop forcer pour éviter d’endommager le raccord.
Le Sertissage : Une Alternative Professionnelle
Le sertissage est la technologie à privilégier pour obtenir un raccordement professionnel, indémontable et fiable en Multicouche. Cependant, cette technique de raccordement nécessite l’emploi d’outils dédiés qui peuvent se révéler chers à l’achat. C’est pour cette raison que les raccords à compression sont régulièrement employés. Les erreurs de sertissage sont courantes et peuvent entraîner des défaillances du système. Dans le cadre du raccordement tube à tube, l’utilisation de passerelles et de sertissage est une pratique courante. Les passerelles, aussi appelées raccords, permettent de connecter deux tubes de matériaux différents, comme le cuivre et le multicouche. Quant au sertissage, c’est une opération qui vise à comprimer le raccord autour du tube afin de garantir une liaison solide et étanche. Pour cela, on utilise une pince à sertir spécifique. Il est à noter que pour sertir des raccords multicouche, il est possible d’opter pour différents types de profils : TH, H ou U, parmi les plus répandus.
Comparaison avec d'Autres Matériaux et Raccords
Les raccords PER et multicouche présentent des différences notables. Tout d’abord, le multicouche est plus robuste grâce à sa structure composite, composée de couches de PER et d’aluminium. Le PER, en revanche, est plus souple et facile à manipuler. Il ne nécessite pas d’outils spécifiques pour son installation, contrairement au multicouche qui peut exiger une pince à sertir. En termes de couplage, les raccords multicouche sont généralement plus étanches et durables, réduisant le risque de fuites.
Raccordement Cuivre vs. Multicouche :
Le raccordement par compression sur le multicouche est une alternative au raccordement cuivre traditionnel. Contrairement au cuivre qui peut nécessiter de la soudure ou des raccords à compression spécifiques, le multicouche offre une grande flexibilité d'installation avec des systèmes sans outils ou avec un outillage minimal.

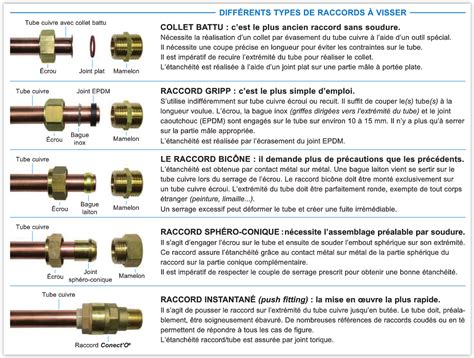

Raccord à souder ou bicône pour une installation en cuivre, raccord à visser à compression pour un réseau en polyéthylène, raccord à sertir, à glissement, etc. pour une installation PER ou encore raccord à coller pour PVC d’évacuation ou pression : nos conseils pour réussir la plomberie à la maison ! Le choix du raccord est crucial. Négliger l’étanchéité du raccord est une erreur fondamentale en plomberie robinetterie.
Considérations Supplémentaires et Bonnes Pratiques
L'utilisation de gaines pour les tubes multicouches n’est pas une obligation en soi, mais elle est fortement conseillée dans certaines situations. En effet, la gaine offre une protection supplémentaire contre les agressions mécaniques et chimiques. Elle est particulièrement utile lors de l’installation des tubes dans les cloisons ou les sols, où ils peuvent être exposés à des éléments abrasifs.
Lors du choix entre des raccords à visser et des raccords à souder, plusieurs facteurs doivent être pris en compte. Les raccords à visser sont généralement plus faciles à installer et ne nécessitent pas de matériel spécialisé. Cependant, les raccords à souder offrent une meilleure étanchéité et une plus grande résistance à la pression et à la température. Ils sont donc plus adaptés pour les installations de plomberie soumises à de fortes contraintes. Il est également important de noter que la soudure nécessite une certaine compétence technique pour être réalisée correctement, ce qui peut ne pas être le cas pour tous les bricoleurs. Opter pour la soudure lors de l’assemblage de vos systèmes de tuyauterie multicouche sur cuivre peut sembler une solution intéressante. La soudure offre en effet une liaison solide, durable et étanche entre les deux matériaux. Si vous êtes un bricoleur expérimenté, la soudure peut être une option envisageable. Néanmoins, il est essentiel de noter certains inconvénients. La soudure peut être longue à réaliser et présente des risques en cas de mauvaise manipulation. Enfin, il est important de rappeler que la soudure expose à des risques de brûlures ou d’inhalation de fumées toxiques.
Raccords Mâles et Femelles : Les raccords femelles et mâles sont deux types de raccords essentiels en plomberie. Les raccords mâles possèdent une extrémité qui s’insère dans un autre composant. Ils sont souvent dotés d’un filetage extérieur et s’adaptent à l’intérieur d’un raccord femelle. Les raccords femelles, quant à eux, disposent d’un filetage intérieur où s’insère le raccord mâle.
Raccordement Cuivre et PVC : Pour raccorder un tuyau en cuivre avec un tuyau PVC, vous aurez besoin de quelques outils et matériaux spécifiques. Commencez par couper les deux tuyaux à la longueur désirée. Ensuite, assurez-vous que les extrémités des deux tuyaux soient bien lisses et sans bavures. Pour le côté cuivre, il existe plusieurs types de raccords. Un raccord biconique peut être utilisé pour une connexion sans soudure. Côté PVC, utilisez un raccord à coller. Appliquez de la colle PVC sur l’extrémité du tuyau et insérez-le dans le raccord. Enfin, pour relier les deux matériaux, vous pouvez utiliser un raccord union spécial, souvent appelé « raccord mixte ».
Réparation de Fuite sur Raccord Cuivre : Pour stopper une fuite sur un raccord cuivre, commencez par couper l’alimentation en eau. Ensuite, videz les tuyaux en ouvrant un robinet pour évacuer l’eau restante. Utilisez du mastic époxy spécial cuivre pour combler la fuite. Mélangez bien la pâte et appliquez-la directement sur le raccord en appuyant fermement pour qu’elle pénètre dans la fissure. Si la fuite persiste, envisagez de remplacer le joint du raccord. Démontez le raccord avec une clé à molette, remplacez le joint et resserrez correctement pour assurer une étanchéité optimale.
Enfin, que vous soyez un professionnel de la plomberie ou un bricoleur avisé cherchant à réaliser des raccordements efficaces et durables, il est essentiel de choisir le matériel adéquat pour garantir la réussite de votre projet. Pour tous vos besoins en matériel de plomberie, que ce soit pour une simple réparation ou une installation complète, Destockage Habitat vous offre une vaste sélection de produits neufs de haute qualité, incluant des raccords, tubes, et outils spécifiques. Le Té égal à pousser 16-16-16 de MULTITUBO SYSTEMS est un raccord de plomberie conçu pour des connexions fiables et durables. Fabriqué en PPSU, ce matériau offre une excellente résistance à la chaleur et aux produits chimiques, ce qui en fait un choix idéal pour diverses applications de plomberie. Le matériau PPSU utilisé pour ce raccord offre une excellente résistance à la chaleur, ce qui le rend adapté à des applications de plomberie nécessitant une durabilité face à des températures élevées. Oui, le PPSU est reconnu pour sa résistance aux produits chimiques, ce qui permet une utilisation dans divers environnements où des substances chimiques peuvent être présentes. Ce produit utilise un système de raccordement à pousser, ce qui facilite l'installation et assure des connexions fiables sans nécessiter d'outils supplémentaires.
