La conception et la mise en œuvre des réseaux de tuyauterie pour le chauffage et l'eau sanitaire sont des aspects cruciaux pour garantir la performance, la sécurité et la durabilité d'une installation. Ces systèmes, qu'ils soient neufs ou en rénovation, doivent répondre à des normes strictes pour assurer un confort optimal et prévenir les désagréments coûteux. Le respect des Documents Techniques Unifiés (DTU) et des bonnes pratiques professionnelles est la pierre angulaire d'une installation fiable.
Conception Générale des Réseaux de Tuyauterie

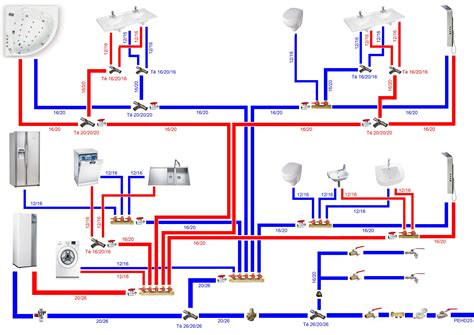

La partie privée d'un réseau de plomberie commence immédiatement après le compteur d'eau. De nos jours, la conception en étoile est prédominante dans les bâtiments, s'articulant autour de nourrices et de conduites principales et secondaires. Cette méthode permet une distribution efficace de l'eau.
Les procédés d'hydrocâblage offrent la possibilité d'installer les canalisations très tôt dans le déroulement du chantier, souvent en fin de gros œuvre. Bien que pratique, cette méthode présente l'inconvénient majeur de figer l'implantation des tuyaux. Il est donc impératif de prendre le temps nécessaire pour établir des plans précis et réfléchis avant de s'engager dans cette voie.
Principes Fondamentaux de Mise en Œuvre
Les consignes générales de mise en œuvre s'appliquent à tous les types de réseaux, que ce soit en construction neuve ou en rénovation.
Protection des Matériaux : Les produits utilisés doivent être stockés et protégés de manière à éviter toute souillure ou dommage. Cette précaution est particulièrement importante pour les matériaux fragiles comme le PER (Polyéthylène Réticulé).
Simplicité des Tracés : Les tracés des canalisations doivent être aussi simples et courts que possible. Il convient d'éviter les changements brusques de direction et les croisements inutiles. L'installation doit être conçue de manière à permettre sa vidange aisée.
Sectorisation du Réseau : Il est très utile de sectoriser le réseau afin de pouvoir isoler une partie spécifique lors des opérations de maintenance. Tous les organes de manœuvre, de sécurité et de protection doivent être facilement accessibles.
Gestion des Variations de Température et Condensation : Les canalisations d'eau potable ne doivent pas subir de variations de températures importantes, que ce soit en termes de gel ou d'échauffement. Elles ne doivent pas servir de support à d'autres canalisations. Il est également crucial d'éviter les risques de condensation, notamment pour les montages apparents où une canalisation d'eau froide est placée sous une canalisation d'eau chaude.
Prise en Compte de la Dilatation : Il est essentiel de bien répartir les points fixes, en particulier avec les matériaux plastiques, afin de pouvoir absorber les phénomènes de retrait et de dilatation. Cela se fait par l'utilisation de colliers, de fourreaux ou de manchons adaptés. Pour les canalisations métalliques, ces mêmes précautions contribuent à réduire les transmissions sonores et à prévenir les risques de corrosion.
Cohérence des Diamètres : Les canalisations d'eau froide et chaude qui alimentent le même équipement doivent avoir le même diamètre. En règle générale, le diamètre des canalisations principales est supérieur à celui des tuyaux secondaires. Dans un montage en série, le diamètre des tubes diminue progressivement : un tuyau de diamètre supérieur ne peut pas être piqué sur un tuyau plus petit. Dans un montage en étoile à partir d'une nourrice, les réseaux secondaires peuvent présenter différents diamètres. En l'absence de système d'équilibrage particulier, les tubes les plus petits sont placés au plus près de l'arrivée d'eau.
Rappel Électrique : Il est strictement interdit d'utiliser les canalisations intérieures, qu'elles soient enterrées ou non, comme ligne de terre. Cela concerne l'eau potable, le chauffage ou tout autre usage. De plus, les éléments conducteurs situés dans un local contenant une baignoire ou une douche doivent être reliés à la liaison équipotentielle conformément aux règles de la norme NF C 15-100. Cependant, si un robinet est monté sur des canalisations isolantes, il n'est pas nécessaire de le relier à la liaison équipotentielle.
Les Raccords : Éléments Clés de l'Installation
Dès qu'il s'agit d'abouter deux canalisations, d'effectuer un piquage, une dérivation ou de relier un équipement, il est nécessaire de monter un ou plusieurs raccords. La gamme la plus vaste concerne les canalisations en cuivre, où les raccords peuvent être soudés ou vissés. Dans la catégorie des raccords vissés, on trouve le raccord à collet battu (qui consiste à évaser l'extrémité du tube), le raccord à olive (bicône) ou le raccord à joint américain (gripp). Le raccord automatique, dit "push fit", est une solution plus récente, facile et rapide à installer et à démonter.
Pour les matériaux de synthèse tels que le PER ou le multicouche (MP), les raccords sont généralement à sertir, à glissement, à compression ou automatiques. Le choix du raccord dépend de son emplacement et de l'usage prévu pour la canalisation.
Le DTU 60.1 : La Référence Incontournable en Plomberie Sanitaire
Le Document Technique Unifié (DTU) 60.1 est une référence incontournable pour les plombiers, chauffagistes et installateurs en matière de plomberie sanitaire pour bâtiments. Ce document technique est la clé pour une installation conforme, abordant le choix des matériaux, les diamètres de conduites et les pentes à respecter.
Pourquoi Respecter les Règles du DTU 60.1 ?
Dimensionnement et Stabilité de la Pression : La première norme du DTU 60.1 concerne le bon dimensionnement et la mise en œuvre des canalisations. C'est la clé pour garantir une pression stable et un débit suffisant. Un tuyau trop petit limite l'écoulement et peut générer du bruit. À l'inverse, un tuyau trop grand ralentit la circulation de l'eau et favorise les dépôts.
Prévention de la Contamination : Il est impératif que l'eau potable et les eaux usées ne se croisent jamais sans protection, sous peine de contamination. Pour éliminer tout risque, le DTU 60.1 impose une distance minimale entre ces réseaux. En cas de croisement inévitable, un fourreau étanche est obligatoire.
Évacuation Fluide des Eaux Usées et Pluviales : Une évacuation fluide, sans engorgement ni bruit, des eaux usées et des eaux pluviales dépend d'un diamètre intérieur et extérieur bien adapté. Le DTU 60.1 fixe des minimums à respecter pour un bon débit et pour limiter les obstructions, en tenant compte des exigences de chaque appareil sanitaire (évier, douche, WC, etc.).
Compatibilité et Résistance des Matériaux : Les équipements sanitaires doivent répondre à de nombreuses exigences de résistance et de compatibilité avec l'eau potable. Il en va de même pour la mise en œuvre des canalisations : les matériaux utilisés doivent démontrer une bonne résistance aux pressions et aux températures de l'eau circulant. Le PVC est principalement utilisé pour les évacuations d'eaux usées et pluviales.
Assurance de Durabilité et Fiabilité : Une installation sanitaire bien posée est une installation qui dure. Respecter le DTU 60.1 est une assurance de fiabilité et de performance sur le long terme. En effet, une installation bien pensée, avec des matériaux adaptés et un dimensionnement précis, permet d'éviter les erreurs coûteuses sur le terrain.
Exemples d'Erreurs Courantes et Leurs Conséquences
Rénovation de salle de bain : L'installation d'une nouvelle douche à l'italienne sans respecter la pente minimale d'évacuation de 1 cm par mètre entraîne une stagnation de l'eau, un écoulement lent et l'apparition de mauvaises odeurs.
Installation en cuivre : La pose d'une canalisation d'eau chaude sanitaire en cuivre trop proche d'une gaine électrique peut, avec la dilatation thermique, provoquer des frottements, des fissures et des fuites invisibles au départ, causant des dégâts considérables sur le long terme.
Pose de WC : L'utilisation d'un tuyau d'évacuation de 80 mm au lieu des 100 mm requis lors de l'installation d'un WC supplémentaire à l'étage peut causer des bouchons récurrents.
Chaque erreur en bâtiment coûte du temps, de l'argent et nuit à la crédibilité. Respecter le DTU 60.1 ne se limite pas à suivre une norme ; c'est éviter les retours de chantier et livrer des ouvrages durables.
Plomberie 02 : Comment concevoir le réseau d'alimentation en eau d'un bâtiment ?
Le NF DTU 60.1 en Détail : Alimentation et Évacuation
Le NF DTU 60.1 est divisé en plusieurs parties pour couvrir l'ensemble des aspects de la plomberie sanitaire.
NF DTU 60.1 - 1ère partie : Canalisations d'Alimentation en Eau Froide et Eau Chaude Sanitaire
Cette partie traite des spécifications de mise en œuvre des canalisations d'alimentation en eau froide et eau chaude sanitaire (ECS) à l'intérieur des bâtiments, neufs ou existants. Elle couvre l'alimentation des appareils sanitaires, le raccordement des équipements de production d'ECS, le branchement des canalisations d'eau froide sanitaire, les jonctions entre bâtiments, et l'alimentation des réseaux extérieurs.
Conception des Réseaux : Le réseau de distribution d'eau doit être aussi court que possible, permettre une alimentation continue des appareils, et offrir un accès aisé pour la vidange, le rinçage et la désinfection. Tous les organes de manœuvre, de sécurité et de protection doivent être facilement accessibles. Tout élément mis en œuvre sur les canalisations doit être démontable sans avoir à déposer la canalisation elle-même. Les canalisations doivent être protégées contre le gel, qu'elles soient enterrées ou non.
Mise en Œuvre : Avant leur installation, les canalisations sont façonnées (coupe, filetage, cintrage, perçage). L'assemblage peut se faire par différentes techniques selon la nature des canalisations : vissage, soudage, brasage, raccords à compression, sertissage, emboîtement, brides, ou piquages.
Mise en œuvre en aérien sur support : Les canalisations peuvent être apparentes ou dissimulées. La dilatation doit être prise en compte dans la pose des supports et lors des traversées de parois. Des protections sont nécessaires pour les tubes en PE-X, PB ou multicouches en contact avec le support. Les gaines verticales doivent permettre la maintenance.
Mise en œuvre en incorporation dans le gros œuvre : Les canalisations peuvent être enrobées, encastrées ou engravées. Des règles strictes s'appliquent pour l'enrobage dans les dalles pleines, notamment concernant la position des armatures, l'épaisseur de béton, et l'espacement des gaines. Un fourreau est obligatoire pour les canalisations en PE-X, PB ou multicouches lorsque la température de l'eau dépasse 60°C.
Canalisations enterrées : Elles ne doivent pas être placées dans des zones soumises à des charges extérieures. Elles doivent reposer sur le sol sur toute leur longueur et être recouvertes d'un remblayage homogène. Un grillage avertisseur doit être disposé au-dessus des canalisations.
Contrôles avant Utilisation : Avant leur mise en service, les canalisations doivent faire l'objet d'un rinçage, d'essais d'étanchéité, d'essais de fonctionnement, et d'une désinfection. L'équilibrage des réseaux bouclés d'eau chaude sanitaire est également requis si nécessaire.
NF DTU 60.1 - 2ème partie : Canalisations d'Évacuation Gravitaire des Eaux Usées et des Eaux Pluviales
Cette partie précise les exigences de mise en œuvre des canalisations d'évacuation gravitaire des eaux usées et pluviales, à l'intérieur et à l'extérieur des bâtiments.
Principes Généraux : Les eaux usées et les eaux pluviales doivent être évacuées séparément, bien qu'elles puissent être rassemblées à l'extérieur. Le règlement sanitaire interdit l'évacuation des eaux vannes dans les canalisations d'eaux pluviales et vice-versa. Seules les eaux ménagères peuvent être tolérées dans le système d'eaux pluviales si le réseau public le permet. Les colonnes de chute doivent être ventilées jusqu'à l'air libre et au-dessus des locaux habités.
Matériaux et Mise en Œuvre : Les canalisations peuvent être en fonte, PVC, ou cuivre. Elles ne doivent pas cheminer dans des conduits de fumées, de ventilation, d'ordures ménagères, ni dans l'épaisseur d'un isolant de mur de façade. Elles peuvent être fixées à la structure du bâtiment, à l'exception du béton précontraint.
Pente et Stabilité : Les canalisations doivent avoir une pente minimale de 1% pour assurer une évacuation rapide et sans stagnation. Tout percement de paroi doit respecter la stabilité de la structure et l'étanchéité. En cas d'utilisation de fourreau pour traverser une paroi, son diamètre intérieur doit être supérieur d'environ 2 mm au diamètre extérieur de la canalisation. Pour les canalisations enterrées, les mêmes règles de pose et de remblayage que pour les canalisations d'alimentation s'appliquent. Des essais de mise en service sont requis pour vérifier l'absence de fuite.
NF DTU 60.1 - 3ème partie : Appareils Sanitaires et Appareils de Production d’Eau Chaude Sanitaire
Cette partie couvre les clauses techniques pour la mise en œuvre des appareils sanitaires (lavabos, bidets, WC) et des appareils de production d'eau chaude sanitaire (chauffe-eau, préparateurs).

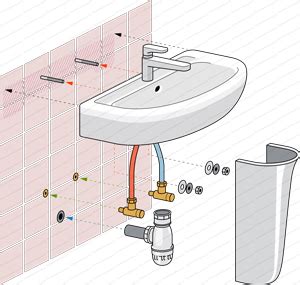

Mise en Œuvre des Appareils Sanitaires : Le DTU spécifie des hauteurs d'installation précises pour les lavabos, bidets et cuvettes de WC suspendus, généralement entre 85 et 95 cm pour les lavabos et entre 38 et 50 cm pour les bidets et WC, mesurées par rapport au sol fini. La fixation sur bâti-support est détaillée, avec des restrictions pour les cloisons en plaques de plâtre ou carreaux de plâtre alvéolaires dans certains cas. L'utilisation de mastic sanitaire entre l'appareil et la surface d'appui est systématiquement requise pour assurer l'étanchéité. Les WC visés sont ceux fonctionnant avec un réservoir de plus de 6 litres.
La Tuyauterie dans les Systèmes de Chauffage

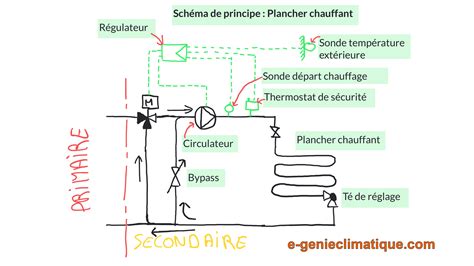

La tuyauterie est essentielle pour relier les différents équipements d'un système de chauffage, transportant l'eau chaude de la chaudière vers les radiateurs ou le plancher chauffant. La qualité de cette tuyauterie est déterminante pour garantir le transport efficace de la chaleur dans toutes les pièces du logement et optimiser la performance énergétique.
Critères de Choix de la Tuyauterie de Chauffage
Le choix de la tuyauterie pour le chauffage dépend de plusieurs critères techniques :
Type de Matériaux : Il n'existe pas un matériau universellement meilleur qu'un autre. Cuivre, acier, PER, multicouche, chacun a ses avantages et inconvénients en termes de résistance, de coût, de facilité de pose et de comportement face à la température et à la corrosion.
Diamètre des Tuyaux : Le diamètre n'est pas à choisir au hasard. Il dépend du type de chaudière, de sa performance, de la configuration du logement, du volume à chauffer et du niveau d'isolation. Un diamètre inadapté peut entraîner une perte de chaleur ou un débit insuffisant.
Température de l'Eau et Dilatation Thermique : Les chaudières produisant de l'eau à haute température nécessitent des tuyaux capables de supporter ces conditions. Il faut également prendre en compte la dilatation thermique des matériaux, particulièrement prononcée avec les plastiques. Une installation non adaptée à ce phénomène peut présenter des faiblesses d'étanchéité.
Débit d'Eau : Le débit d'eau, c'est-à-dire le volume d'eau circulant par unité de temps, influence le choix du diamètre. Un débit élevé, nécessaire pour alimenter plusieurs émetteurs de chaleur, requiert des tuyaux de plus grand diamètre pour assurer une circulation efficace avant que l'eau ne refroidisse.
Longueur du Circuit Hydraulique : Plus le circuit est long, plus la perte de chaleur est importante durant le transport de l'eau chaude. Un débit réduit combiné à un long circuit peut entraîner d'importantes déperditions. Le choix du diamètre doit donc permettre d'acheminer rapidement le volume d'eau chaude nécessaire.

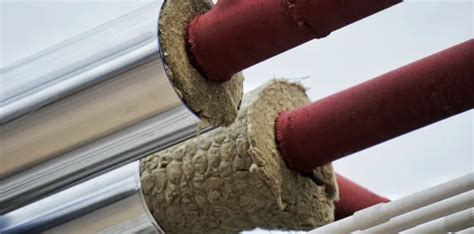

Isolation Thermique des Tuyauteries de Chauffage
La perte de chaleur durant le transport de l'eau chaude est accentuée lorsque la tuyauterie n'est pas isolée thermiquement. Les tuyaux en métal, comme le cuivre ou l'acier, présentent un taux de déperditions thermiques plus élevé que ceux en PER ou en multicouche. Il est généralement conseillé de poser un isolant (manchon en polyéthylène ou caoutchouc) sur chaque tuyau du circuit hydraulique. L'isolation est particulièrement cruciale pour les tuyaux traversant des zones non chauffées ou sur de longues distances. Une tuyauterie mal isolée peut entraîner une baisse de chaleur diffusée par les radiateurs, une augmentation de la consommation d'énergie et, potentiellement, des problèmes de confort thermique.
Normes et Réglementations pour une Installation Sécurisée
Les normes et réglementations, telles que les DTU, sont élaborées par des professionnels du bâtiment pour garantir un niveau de sécurité élevé et une installation performante et sécurisée.
Les Documents Techniques Unifiés (DTU)
Les DTU sont des documents qui fixent les règles à appliquer dans tous les domaines de la construction, y compris la plomberie. Ils couvrent le choix des matériaux, les règles de calcul et la mise en œuvre. Le respect de ces normes est une obligation pour les marchés publics et est fortement recommandé pour tous les autres chantiers, car elles servent de référence, notamment pour les experts en assurance.
Le NF DTU 65.10 et les Règles Professionnelles
Des règles professionnelles spécifiques ont été élaborées pour la mise en œuvre des canalisations de chauffage et de conditionnement d'air, qu'elles soient métalliques ou en matériaux de synthèse. Ces règles s'appuient sur le NF DTU 65.10, le NF DTU 60.1, et des cahiers du CSTB. Elles définissent les règles générales de conception et de mise en œuvre des canalisations véhiculant de l'eau chaude et froide sous pression à l'intérieur des bâtiments.
Conséquences d'une Tuyauterie Inadaptée
Une tuyauterie qui n'est pas adaptée au débit ou à la température de l'eau peut se détériorer rapidement, augmentant le risque de fuites, notamment au niveau des raccords. La dilatation thermique non maîtrisée peut également fragiliser les raccords. Des tuyaux en métal dans des environnements corrosifs peuvent se dégrader, libérant des particules qui peuvent obstruer la tuyauterie ou endommager les composants de la chaudière.
Une tuyauterie inadaptée peut entraîner une baisse de performance du système de chauffage, une augmentation de la consommation énergétique, une diminution du confort thermique et même des problèmes de santé liés à un logement mal chauffé. De plus, elle peut être à l'origine de bruits dans le système et de pannes à répétition, augmentant les coûts de maintenance et réduisant la durée de vie de l'installation de chauffage central.
Appel à un Professionnel
Pour garantir une installation conforme aux normes en vigueur, une performance optimale et une longévité accrue, il est fortement conseillé de faire appel à un plombier chauffagiste professionnel. Ce dernier pourra réaliser une étude approfondie, choisir les matériaux adéquats, dimensionner correctement le réseau et assurer une mise en œuvre dans le respect des règles de l'art. En cas de malfaçon, le professionnel est couvert par la garantie décennale, offrant une protection pendant dix ans après son intervention.
Le choix de la tuyauterie dans un système de chauffage est donc loin d'être anodin. Il s'agit d'un élément déterminant pour la performance, la durabilité et le confort de votre habitation.
