GNU Octave, un outil de programmation et d'analyse numérique gratuit et open-source, partage une compatibilité étendue avec MATLAB. Il permet la création de graphiques bidimensionnels standard via la commande plot. Cependant, la commande plot seule ne prend pas en charge l'affichage des barres d'erreur, un élément crucial pour visualiser l'incertitude ou la variabilité des données. Cet article détaille une méthode pour superposer des barres d'erreur sur des modèles ajustés aux données brutes, en combinant les capacités de la commande plot avec celles de la commande errorbar ou en utilisant les résultats de polyfit pour générer des barres d'erreur sur un ajustement polynomial.
La Commande plot et ses Limitations pour les Barres d'Erreur
La commande plot dans Octave est l'outil fondamental pour la visualisation de données sous forme de courbes et de points. Elle est largement utilisée pour représenter la relation entre deux ensembles de données, généralement x et y. Par exemple, pour tracer une série de points, on utiliserait une syntaxe telle que plot(x_data, y_data). Cette commande est essentielle pour une première exploration visuelle des données brutes.
Cependant, lorsque l'on travaille avec des mesures expérimentales ou des résultats de simulations, il est fréquent que chaque point de donnée soit associé à une certaine marge d'erreur ou incertitude. Cette incertitude peut provenir de la précision des instruments de mesure, de la variabilité inhérente au phénomène étudié, ou des erreurs d'approximation dans les modèles. La commande plot ne dispose pas d'une option intégrée pour représenter visuellement ces barres d'erreur directement sur le tracé des données brutes. Cela signifie qu'une représentation graphique utilisant uniquement plot ne fournirait qu'une vue simplifiée, omettant des informations importantes sur la fiabilité des points de données.
L'Intégration des Barres d'Erreur avec errorbar

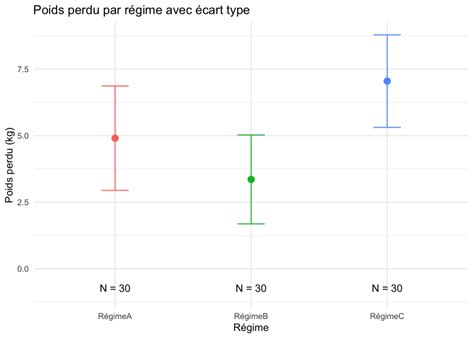

Pour pallier cette limitation, Octave propose la commande errorbar. Cette commande est spécifiquement conçue pour afficher des données avec des barres d'erreur. La syntaxe de base est errorbar(x, y, yerr), où x et y représentent les coordonnées des points de données, et yerr spécifie la longueur des barres d'erreur verticales à ajouter à chaque point. Il est également possible de spécifier des erreurs horizontales avec xerr.
Le véritable pouvoir réside dans la combinaison des commandes plot et errorbar. Pour ce faire, il est indispensable d'utiliser les commandes hold on et hold off. La commande hold on est utilisée après avoir tracé les données brutes avec plot. Elle a pour effet de conserver le graphique et les axes existants dans la fenêtre graphique, empêchant ainsi que les commandes ultérieures n'effacent le contenu précédent. Une fois hold on activé, on peut alors utiliser la commande errorbar pour ajouter les barres d'erreur, soit sur les données brutes elles-mêmes, soit sur un modèle ajusté à ces données. Après avoir terminé l'ajout de tous les éléments graphiques souhaités (données brutes, barres d'erreur, modèle), la commande hold off est utilisée pour rétablir le comportement normal de la fenêtre graphique, de sorte que toute nouvelle commande plot ou errorbar crée un graphique entièrement nouveau sans être affectée par les commandes hold on précédentes.
Voici un exemple illustrant cette combinaison :
% Données brutesx_data = [1, 2, 3, 4, 5];y_data = [2, 4, 5, 4, 5];y_error = [0.2, 0.3, 0.4, 0.3, 0.2]; % Erreurs sur les données y% Tracer les données brutesplot(x_data, y_data, 'o', 'DisplayName', 'Données Brutes');hold on; % Conserver le graphique actuel% Ajouter les barres d'erreur aux données bruteserrorbar(x_data, y_data, y_error, 'rx', 'DisplayName', 'Barres d''Erreur (Données)');hold off; % Rétablir le comportement normalDans cet exemple, plot(x_data, y_data, 'o') trace les points de données brutes avec des marqueurs circulaires. hold on est ensuite appelé. errorbar(x_data, y_data, y_error, 'rx') ajoute les barres d'erreur verticales à chaque point, représentées par des croix rouges ('rx'). Enfin, hold off est utilisé.
Utilisation de polyfit pour Modéliser et Afficher les Erreurs
Une autre approche, particulièrement pertinente lorsque l'on cherche à ajuster une courbe modèle aux données et à visualiser l'incertitude de cet ajustement, consiste à utiliser la commande polyfit. Cette commande ajuste un polynôme aux données. Elle retourne les coefficients du polynôme qui minimise la somme des carrés des erreurs. La syntaxe de base est coefficients = polyfit(x, y, n), où n est le degré du polynôme.
La puissance de polyfit réside dans sa capacité à fournir non seulement les coefficients du polynôme ajusté, mais aussi des informations qui peuvent être utilisées pour estimer l'incertitude de cet ajustement. Bien que polyfit lui-même ne génère pas directement les barres d'erreur pour le modèle, les résultats de polyfit peuvent être utilisés en conjonction avec d'autres fonctions pour calculer ces incertitudes. Des bibliothèques ou des fonctions personnalisées peuvent être développées pour calculer les erreurs standard des coefficients du polynôme, qui peuvent ensuite être utilisées pour déterminer les intervalles de confiance autour de la courbe polynomiale ajustée.
Pour afficher ces barres d'erreur sur le modèle polynomial, on peut suivre une démarche similaire à celle décrite précédemment :
- Ajuster le modèle polynomial : Utiliser
polyfitpour obtenir les coefficients du polynôme. - Générer des points pour le modèle : Créer un ensemble de points x plus denses pour évaluer le polynôme ajusté et tracer une courbe lisse. Utiliser la fonction
polyvalpour obtenir les valeurs y prédites par le modèle. - Calculer les incertitudes du modèle : C'est l'étape la plus complexe. Elle implique souvent de calculer la matrice de covariance des coefficients du polynôme, puis d'utiliser cette matrice pour estimer l'incertitude sur les valeurs y prédites par le modèle pour chaque point x. Ceci peut nécessiter des calculs statistiques supplémentaires.
- Tracer les données brutes : Utiliser
plotpour les données brutes. - Tracer le modèle ajusté : Utiliser
plotpour tracer la courbe polynomiale lissée. - Tracer les barres d'erreur du modèle : Utiliser
errorbaravec les points x, les valeurs y prédites par le modèle, et les incertitudes calculées pour le modèle.
Un exemple conceptuel, sans entrer dans les détails complexes du calcul des incertitudes du modèle, pourrait ressembler à ceci :
% Données brutesx_data = [1, 2, 3, 4, 5];y_data = [2, 4, 5, 4, 5];y_error_data = [0.2, 0.3, 0.4, 0.3, 0.2]; % Erreurs sur les données brutes% Ajustement polynomial (degré 2)degree = 2;coeffs = polyfit(x_data, y_data, degree);% Générer des points pour le modèle et calculer les valeurs préditesx_model = linspace(min(x_data), max(x_data), 100);y_model = polyval(coeffs, x_model);% Calculer les incertitudes du modèle (simplifié pour l'exemple)% Dans une application réelle, ceci serait un calcul statistique plus complexe.% Supposons que nous ayons calculé des barres d'erreur pour le modèle:y_error_model = 0.5 * abs(sin(x_model)); % Exemple d'incertitude arbitraire pour le modèle% Tracer les données brutesplot(x_data, y_data, 'o', 'DisplayName', 'Données Brutes');hold on;% Tracer le modèle polynomialplot(x_model, y_model, '-', 'DisplayName', 'Modèle Polynomial');% Tracer les barres d'erreur du modèleerrorbar(x_model, y_model, y_error_model, '.', 'DisplayName', 'Barres d''Erreur (Modèle)');hold off;legend;Dans ce schéma, polyfit calcule les coefficients pour un polynôme de degré 2. polyval est ensuite utilisé pour évaluer ce polynôme sur un ensemble de points x_model plus fins, créant ainsi une courbe lisse. L'étape de calcul de y_error_model représente la partie la plus délicate, car elle nécessite une analyse statistique rigoureuse pour déterminer l'incertitude de l'ajustement polynomial. Une fois ces incertitudes obtenues, errorbar est utilisé pour visualiser ces erreurs autour de la courbe du modèle.
Considérations sur les Outils Graphiques et l'Impression
Lors de l'utilisation de GNU Octave pour la visualisation, il est important de noter que le comportement graphique peut varier en fonction du "toolkit" graphique utilisé. Les toolkits courants incluent fltk (souvent le choix par défaut) et gnuplot. Si des problèmes surviennent lors de l'affichage ou de l'impression des graphiques, il peut être utile d'essayer de basculer vers un autre toolkit disponible (en utilisant la commande available_graphics_toolkits).
Des problèmes d'impression, notamment pour des formats comme PNG ou JPG, peuvent parfois être résolus en s'assurant que Ghostscript est correctement configuré. La version de Ghostscript (32 ou 64 bits) et son installation peuvent avoir un impact. De même, pour l'exportation vers des formats vectoriels comme Encapsulated PostScript (EPS), une intégration correcte avec Ghostscript est nécessaire.
Il a été observé que des problèmes graphiques sous Windows, spécifiquement avec le toolkit fltk, pouvaient être résolus par une mise à jour des pilotes graphiques. Cela souligne l'importance de maintenir à jour les composants système liés à l'affichage graphique.
Par ailleurs, la sortie graphique à l'écran peut parfois différer subtilement du fichier généré lors de l'impression. Il est donc conseillé de vérifier attentivement les fichiers générés pour s'assurer de la fidélité du rendu. L'utilisation de la commande setenv("GNUTERM", "X11") a été suggérée dans certains contextes, notamment sur OS X, pour résoudre des problèmes de configuration du terminal graphique, bien que son efficacité puisse dépendre de l'installation spécifique et de la version d'Octave.
Conclusion sur l'Affichage des Barres d'Erreur
En résumé, bien que la commande plot d'Octave ne gère pas nativement les barres d'erreur, la combinaison des commandes plot et errorbar, orchestrée par hold on et hold off, offre une flexibilité considérable pour visualiser l'incertitude des données brutes. De plus, l'utilisation de polyfit permet d'ajuster des modèles aux données, et avec des calculs statistiques appropriés, les barres d'erreur peuvent également être affichées pour représenter l'incertitude de ces modèles. Ces techniques sont essentielles pour une analyse scientifique rigoureuse et une communication claire des résultats expérimentaux et des modèles.
