Vous envisagez de faire construire en Belgique et vous cherchez une alternative durable à la construction traditionnelle ? L'ossature bois s'impose comme une solution de plus en plus prisée, alliant performance énergétique, rapidité de construction et esthétique moderne. Loin des clichés du "chalet" rustique, les maisons ossature bois d'aujourd'hui offrent un confort de vie exceptionnel et répondent aux normes environnementales les plus strictes.
Une Technique de Construction Performante et Fiable
Contrairement aux idées reçues sur la maison en bois, notre technique ne se limite pas à de simples planches assemblées. Il s'agit d'une véritable charpente industrielle, conçue pour garantir une solidité et une stabilité dimensionnelle supérieure au bois massif traditionnel. Les éléments de murs, préfabriqués dans nos ateliers, sont livrés et assemblés sur votre dalle de béton en un temps record, réduisant considérablement la durée du chantier, au moins pour parvenir jusqu’à l’étape hors d’eau. Cette étude préalable, où tout est prévu, calculé et même préfabriqué, permet de rationaliser le projet et de réduire le coût global.
La Prédominance de l'Isolation Thermique
L'atout majeur de nos constructions réside dans l'isolation thermique intégrée. Cette conception, couplée à une étanchéité à l'air rigoureuse grâce à un pare-vapeur continu, nous permet d'atteindre les standards de la maison passive ou basse consommation (PEB A+). Cette performance énergétique se traduit par des factures de chauffage réduites et un confort thermique optimal tout au long de l'année.

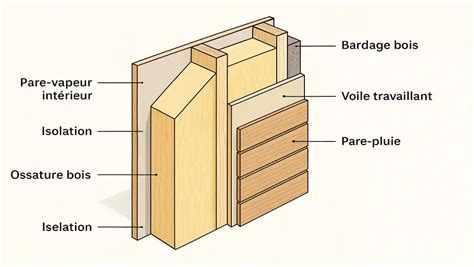

Une Gestion Optimale de l'Humidité
L'ossature bois est sensible à l'humidité. Pour éviter le pourrissement lié à une présence permanente d'eau à l'intérieur de la cloison, le procédé dit perspirant est étudié. Il consiste à faire en sorte que la paroi soit la plus neutre possible vis-à-vis des transferts de vapeur d’eau, permettant à la paroi de stocker ou relâcher son humidité en fonction des circonstances. Ce procédé, dont la prochaine version du DTU devrait officialiser les principes, s'appuie sur l'étanchéité à l'air.
Le pare-vapeur, placé côté intérieur, derrière le parement et devant l'isolant, présente une valeur Sd élevée (supérieure à 18 m) pour limiter la diffusion de vapeur d'eau. Il doit être posé en continu, sans le moindre interstice. Dans une solution perspirante, ce pare-vapeur est remplacé par un frein-vapeur hygro-régulant.
À l'extérieur, le pare-pluie remplit une fonction inverse. Il protège des infiltrations d'eau tout en présentant un Sd très faible (inférieur à 18 cm) pour évacuer en permanence la vapeur d'eau. Cette stratégie est complétée par des barrières étanches contre les remontées capillaires, placées entre les lisses basses et l'arase de fondation. L'ensemble de ce dispositif assure également l'étanchéité à l'air du bâti, une notion indispensable pour respecter la réglementation thermique actuelle.
La Structure d'un Mur Ossature Bois
Un mur fabriqué avec des bois d'ossature est constitué de montants bois verticaux espacés régulièrement de 40 à 60 cm, en fonction des charges que devra supporter la structure. Il est conseillé de faire réaliser une étude structure par un bureau d'étude si besoin. Les montants verticaux sont vissés sur des traverses (lisses) hautes et basses de même section. Cet assemblage constitue le squelette d'un module de mur. Plusieurs modules peuvent être nécessaires pour former un mur complet de façade. Un voile travaillant, ou contreventement, vient ensuite assurer la rigidité et la stabilité de l'ensemble.
Les Sections de Bois Couramment Utilisées
Les sections utilisées pour la conception d'un mur ossature bois sont généralement de 45 x 145 mm ou 45 x 220 mm. La section des bois d'ossature doit être identique pour les montants verticaux et les lisses horizontales.
Les Étapes Clés de la Construction d'un Mur Ossature Bois
La construction d'un mur ossature bois nécessite des étapes bien précises pour garantir la solidité et la durabilité de l'ouvrage.
Étape 1 : Lisse d'Ancrage et Bande d'Arase
La première opération consiste à fixer la lisse d'ancrage sur la dalle. Destinée à lier les murs à la dalle, elle se positionne sous chaque mur extérieur et chaque mur de refend. Sa section doit être identique à celle des bois de l'ossature et être de classe d'emploi 3.2 (minimum) ou 4. Une bande d'arase est positionnée entre la dalle et la lisse d'ancrage pour empêcher les remontées capillaires. Des compribandes peuvent être ajoutées pour l'étanchéité à l'air. La fixation à la dalle béton s'effectue avec des goujons d'ancrage à rondelle large, dont la profondeur minimale est définie par le bureau d'étude. Il faut prévoir un fraisage dans la lisse d'ancrage pour accueillir la tête du goujon.
Le plan de vissage de la lisse d'ancrage est le suivant : chaque extrémité doit comporter une fixation à minimum 100 mm de l'extrémité, la deuxième fixation à 300 mm de la première. En partie courante, l'écartement des points de fixation doit être de 80 cm à 1 m maximum.
Étape 2 : Montage de la Structure du Mur
En fonction du plan d'exécution, la hauteur et la largeur du mur sont définies. L'assemblage des lisses et des montants verticaux se fait à plat sur la dalle. Les lisses basses et hautes sont découpées à la largeur du mur. Pour un même module, les lisses peuvent être composées de plusieurs pièces de bois, à condition que les coupes soient reprises par un montant et ne soient pas alignées entre la lisse haute et basse. Les montants verticaux sont découpés à la hauteur voulue, en tenant compte de l'épaisseur des lisses hautes et basses.
Les lisses basses et hautes sont ensuite positionnées sur chants sur la dalle, et l'emplacement des montants verticaux est marqué. Les montants sont placés sur leurs emplacements respectifs. L'équerrage de l'ensemble est vérifié en s'assurant que les longueurs des diagonales sont identiques. Les lisses hautes et basses sont vissées aux montants avec deux vis de 6x90 mm pour les montants en 45x145 mm, ou trois vis pour les montants en 45x220 mm, s'assurant que la vis pénètre dans le montant d'au moins l'épaisseur de la lisse.
Étape 3 : Fixation du Contreventement OSB
Conformément au NF DTU 32.2 P1-1, chaque façade extérieure doit comporter deux panneaux de contreventement OSB 3 pleins d'une largeur supérieure ou égale à 1,20 m et d'une hauteur comprise entre 2,50 et 3,40 m. Des panneaux RWH (format 2800x1196 mm) peuvent également être utilisés. Un joint de dilatation de 4 mm doit être ménagé entre les panneaux. L'OSB de dimension 1,196x2,80 m est idéal pour respecter cette règle.
Les panneaux de contreventement peuvent être positionnés côté extérieur ou intérieur, influençant ainsi la capacité de diffusion à la vapeur d'eau et le choix du film d'étanchéité à l'air. Les panneaux sont vissés sur toute leur périphérie sur l'ossature. Il est conseillé d'utiliser des vis à tête fraisées et à filetage partiel, d'une longueur minimale de 40 mm pour un OSB de 9 à 12 mm d'épaisseur. Le clouage est également possible.

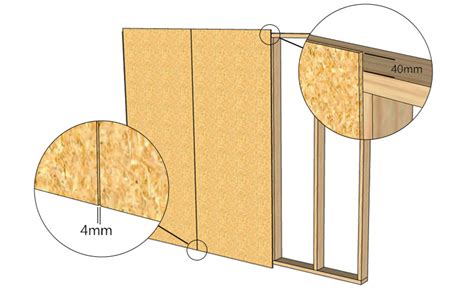

Le panneau OSB est disposé à plat sur la structure, débordant de 40 mm de la lisse haute et basse pour chevaucher la lisse d'ancrage et la sablière. Le panneau doit être en retrait de l'arête des montants extérieurs de 2 mm, créant un jeu de 4 mm avec le contreventement du mur suivant. Les vis sont disposées tous les 150 mm sur les montants périphériques et les lisses, à plus de 10 mm du bord du panneau. Sur les montants intermédiaires, l'espacement des vis peut aller jusqu'à 300 mm maximum.
Étape 4 : Levage des Murs Extérieurs
Le levage d'un mur ossature bois peut être réalisé manuellement ou avec un moyen de levage. Un module d'ossature bois d'environ 5 m de long et 2,80 m de haut pèse environ 190 kg. Avec les panneaux de contreventement en OSB3 de 12 mm (environ 100 kg supplémentaires), le poids total atteint 290 kg, rendant la manipulation difficile même à quatre personnes. La coordination devient complexe à partir de six personnes. La fabrication d'un lève-mur peut être envisagée.
Si le nombre de personnes est limité, il est possible de ne pas fixer les panneaux de contreventement à l'ossature avant le levage. La structure, plus légère, sera plus facile à manipuler, et les éléments de contreventement pourront être vissés une fois le mur levé. Le levage commence à un angle de la dalle. Une fois le mur en place, son alignement à la lisse d'ancrage et son niveau sont vérifiés.
Pour régler et maintenir l'aplomb pendant le levage complet des murs, des écharpes (montants en 45x95 mm) sont utilisées. La première écharpe est vissée sur le côté de la lisse d'ancrage au bord de la dalle, puis l'aplomb est réglé. L'écharpe est ensuite vissée sur le côté du montant vertical à l'extrémité du mur. Une deuxième écharpe de renfort est fixée à la dalle (bois ou béton) dans l'alignement d'un montant, avec une section de 45x95 mm et une longueur de 500 mm. Le bas de cette écharpe est fixé de la même manière que la précédente. L'aplomb est vérifié avant de visser le haut de celle-ci au montant vertical de l'autre extrémité.
Étape 5 : Vissage Mur à Mur et à la Lisse d'Ancrage
Pour la fixation à la lisse d'ancrage et la liaison des modules murs entre eux, il est conseillé d'utiliser des vis à tête large (tête rondelle) à filetage partiel en 6x80 mm. Pour éviter l'éclatement du bois, la fixation se fait à 50 mm des extrémités de la lisse basse et à 30 mm de ses arêtes. Deux vis réparties sur la largeur sont utilisées aux deux extrémités. En partie courante, une vis à tête large est vissée en quinconce tous les 300 mm.
Les liaisons à la lisse d'ancrage (au bas des portes, portes fenêtres et baies) nécessitent un renforcement en doublant la visserie. Aux pieds des montants de chaque côté de l'ouverture, deux vis sont vissées à 50 mm de l'extrémité de la lisse basse et à 30 mm de ses arêtes. Cette opération est renouvelée à 100 mm avec deux autres vis pour augmenter la résistance. En partie courante, une vis est ajoutée en quinconce tous les 300 mm.
Étape 6 : Pose de la Lisse de Chaînage
Enfin, après avoir levé les murs à la verticale, une lisse de chaînage (ou sablière) est fixée sur les lisses hautes. Elle assure la cohésion des différents modules entre eux et répartit les descentes de charges. Sa section est identique à celle de la lisse haute et elle est posée à plat. Il est important de s'assurer que les joints entre les lisses de chaînage ne soient pas alignés avec ceux des modules de mur pour garantir une meilleure distribution des charges et une rigidité accrue. Pour la fixation, des vis à tête fraisées et filetage partiel en 6x80 mm sont préférables. Le plan de vissage est identique à celui des lisses d'ancrage, en veillant à ne pas rencontrer les vis de fixation du cadre.
CEMEQ - Construction d'une charpente de murs extérieurs
Points de Vigilance Essentiels
Pour garantir la réussite d'un projet d'ossature bois, plusieurs points méritent une attention particulière :
Point 1 : Conception d'un Mur avec Ouverture
Les ouvertures sont réalisées avec les mêmes sections que les murs, comprenant une traverse haute, une traverse basse et un linteau (renfort au-dessus de l'ouverture). Les montants verticaux de chaque côté de l'ouverture sont doublés pour renforcer la rigidité de la structure. Cela inclut :
- Un montant latéral continu de chaque côté de l'ouverture, sur la hauteur du mur.
- Un linteau.
- Une traverse de linteau.
- Des montants de renforts sous le linteau.
- Une traverse d'appui si présence d'une allège dans l'élément de mur à ossature bois.
- Des montants d'appui (sous la traverse d'appui, et au-dessus de la traverse de linteau), calés à la trame des montants d'ossature du mur.
L'espacement des montants d'appui sous les traverses d'appui ou au-dessus des linteaux doit être inférieur ou égal à 600 mm.
Point 2 : Assemblage des Angles et des Murs de Refend
En fonction des résultats d'une étude structurelle, votre construction peut nécessiter des murs de refend. Ils supportent des charges verticales et contribuent à la rigidité de la structure en offrant un contreventement supplémentaire. La fixation des murs de refend et des angles de la maison bois se fait avec trois montants verticaux. Au nez du mur de refend, il faut intégrer une bande de frein vapeur pour assurer la liaison avec les membranes d'étanchéité de chaque côté du mur, préservant ainsi la continuité de l'étanchéité à l'air.
Le vissage des murs de refend est traité comme la liaison de deux murs entre eux. Pour la fixation des angles, deux vis sont placées à chaque extrémité. La vis côté OSB s'écarte de 25 mm de celui-ci pour assurer une bonne prise dans le montant. La seconde vis se situe à 30 mm du bord. Une vis est ensuite répartie tous les 300 mm maximum en quinconce dans la partie courante.
La Maison Ossature Bois : Une Solution Moderne et Durable
L'ossature bois est une technique de construction qui a largement évolué. Elle permet de réaliser des maisons aux designs résolument modernes, tout en offrant des performances énergétiques exceptionnelles. Que vous optiez pour un kit en auto-construction assistée pour réduire le prix, un gros-œuvre fermé monté par des professionnels, ou une solution clé en main pour une sérénité totale, l'ossature bois répond à vos besoins. La maîtrise de ce procédé par les artisans permet aujourd'hui de comparer les devis et de discuter des choix constructifs avec la même aisance qu'avec la maçonnerie traditionnelle. C'est une voie privilégiée pour une construction respectueuse de l'environnement, performante et confortable.
