Le passage de gaines techniques à travers un mur en pierre, qu'il s'agisse de murs porteurs ou non, représente un défi courant lors de travaux de rénovation ou d'aménagement. La nature même de la pierre, sa solidité, sa composition variable et son caractère souvent ancien, exigent une approche réfléchie et méthodique pour garantir l'intégrité structurelle du bâtiment et la conformité des installations. Cet article explore les différentes facettes de cette opération, en abordant les considérations techniques, les réglementations en vigueur et les meilleures pratiques pour un résultat durable et sécurisé.
Évaluation Préalable et Planification : La Clé d'un Percement Réussi
Avant toute intervention, une évaluation approfondie du mur en pierre est indispensable. Il est crucial de déterminer la nature exacte de la pierre (moellon calcaire, granit, schiste, etc.), son épaisseur, sa résistance mécanique et sa solidité globale. Dans le cas d'un mur porteur, comme celui mentionné supportant des poutres de charpente, la prudence est de mise. L'idée d'éviter de percer à l'aplomb des porteurs est un excellent point de départ.
L'analyse doit également porter sur l'emplacement des éléments structurels tels que les poutres, les linteaux existants, et toute autre charge supportée par le mur. La présence de gaines existantes, de canalisations d'eau ou d'électricité, ou encore d'éléments décoratifs anciens, doit également être prise en compte pour éviter toute dégradation involontaire.
La planification doit définir précisément le trajet des gaines. Pour des gaines de ventilation d'un diamètre de 25 cm à travers un mur en pierre de 60 cm d'épaisseur, par exemple, il est important de considérer l'impact de deux ouvertures de cette taille. Si l'on pense que "deux 'petits' trous de 25 ça devrait le faire", il faut néanmoins anticiper les contraintes liées à la réalisation de ces percements et à leur rebouchage ultérieur.
La décision de réaliser les trous "plutôt en partie supérieure serait plus adaptés qu'en partie basse" est une considération pertinente. En effet, la logique derrière l'installation d'un linteau est de répartir la charge de part et d'autre de l'ouverture. Placer les percements plus haut peut potentiellement minimiser l'impact sur la zone de compression principale du mur. Il est toutefois essentiel de noter que "la réalisation d'un linteau pour deux trous ça me paraît énorme. L'ouverture ne me paraît pas justifier cela" dans certains cas, soulignant la nécessité d'une analyse au cas par cas. L'utilisation d'une carotteuse, qui produit une ouverture circulaire, est souvent préférée pour sa précision et la limitation des vibrations.
Méthodes de Percement : Précision et Sécurité
Le choix de la méthode de percement dépendra de plusieurs facteurs, notamment le diamètre des gaines, la nature de la pierre et l'accessibilité.

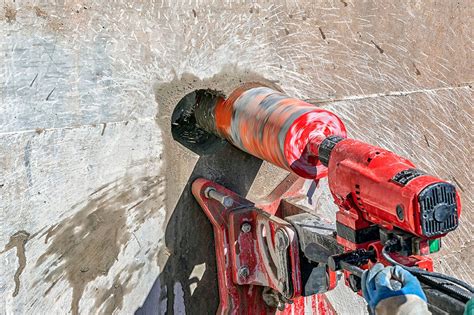

- Carottage Diamanté : C'est la méthode la plus précise et la moins invasive pour réaliser des ouvertures circulaires nettes. Elle minimise les vibrations et permet un contrôle excellent du diamètre et de la profondeur du trou. C'est une option particulièrement adaptée pour les murs de pierre où la préservation de l'intégrité structurelle est primordiale. La carotteuse peut être utilisée avec ou sans eau, selon les contraintes du chantier. L'eau aide à refroidir la mèche diamantée et à limiter la poussière, mais peut nécessiter une gestion des eaux usées.
Perforation avec Burineur ou Marteaux-Piqueurs : Pour des ouvertures plus importantes ou lorsque la pierre est moins dense, un burineur ou un marteau-piqueur peut être utilisé. Cette méthode est plus rapide mais génère davantage de vibrations et peut entraîner une dégradation plus importante du pourtour du trou, nécessitant un travail de finition plus conséquent. Il est crucial de procéder par étapes et de surveiller attentivement l'avancement pour éviter de fragiliser le mur.

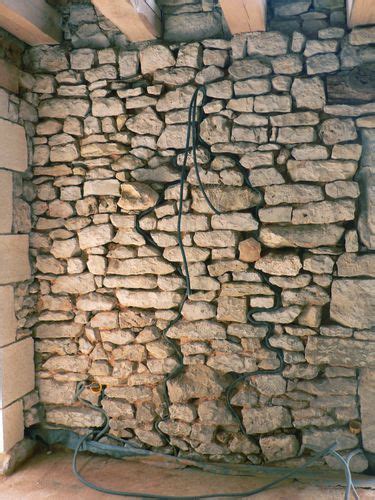

Déjointoyage et Percement Manuel : Dans certains cas, notamment pour des installations électriques où l'on souhaite passer des câbles directement dans les joints, une approche plus "artisanale" peut être envisagée. Cette méthode, décrite comme un "travail de patience, de courage, et de perspicacité", consiste à "dé-jointoyer les pierre pour passer tes canalisations, les plus petites possible, pour pouvoir encastrer et restituer le mûr à l'origine". Cette technique est particulièrement pertinente dans le cas d'une finition "à pierres vues", où l'aspect originel du mur doit être préservé au maximum. Elle implique souvent de devoir "retailler certaines pierres pour améliorer le passage" et peut nécessiter de nombreux coudes pour le passage des conducteurs.
Perçage avec un foret de 1 mètre !
Passage des Gaines : Organisation et Réglementation
Le passage des gaines, qu'il s'agisse de gaines de ventilation ou de conduits électriques, requiert une organisation rigoureuse. La question de savoir si "il faut 1 gaine par circuit" est fondamentale pour l'électricité. En règle générale, pour les installations électriques, "une gaine qui part du tableau doit toujours arriver soit à une boîte de dérivation soit au point final à alimenter. Pas de gaine dans la gaine ni de T sauf pour les rigides".
Concernant le passage de câbles électriques dans des murs en pierre, une distinction claire doit être faite entre les pratiques et les normes. L'idée de passer du câble plutôt que des gaines "pour gagner de la place" peut sembler séduisante, en particulier dans des joints anciens où le passage de conduits peut être difficile. Cependant, il est impératif de souligner que "en France, niet" l'encastrement direct de câbles dans la maçonnerie sans protection adéquate. Seuls les pays appliquant les normes VDE (Allemagne) autorisent certaines pratiques similaires.
La raison principale de cette interdiction en France réside dans la protection des conducteurs. Dans un mur en pierre, il existe un risque réel "d'entamer les conducteurs actifs" lors de travaux ultérieurs, même avec un câble renforcé. La présence de la pointe carbure d'un foret, portée à une "très haute température", est un "facteur aggravant". Les gaines, comme les tubes ICTA (Isolant-Cintrable-Transversalement-Annelé), offrent une protection mécanique et thermique supérieure. La section interne d'une gaine de 16 mm, par exemple, permet de passer des fils tout en laissant une marge de sécurité.
"Il me semble bien, quand même que si on passe dans les gaines les conducteurs, ils ne peuvent se détériorer, surtout si on les passe d'un seul tenant. Seules pourraient poser problème les connexions dans les boîtes". Cette affirmation met en lumière l'importance des boîtes de dérivation. "Je suis partisane des boîtes de dérivation fréquentes qui permettent des interventions limitées sur un petit métrage". Cette approche, bien qu'elle puisse impliquer de "déjointoyer sur ce volume là, s'il le faut, et refaire", est une mesure de sécurité appréciable.
Le choix du type de gaine est également crucial. Pour les passages électriques, les gaines ICTA sont couramment utilisées. La norme impose un remplissage maximal d'un tiers de la section de la gaine par les conducteurs pour permettre une bonne dissipation thermique et faciliter le tirage. Pour une gaine de 16 ICTA, on peut passer trois fils de 1,5 mm² (la section totale des fils étant de 25,65 mm², inférieure au tiers de la section utile de la gaine, soit environ 30 mm²).
Pour les gaines de ventilation, le diamètre de 25 cm est significatif. Il faudra s'assurer que le mur puisse supporter l'impact de deux ouvertures de cette taille sans compromettre sa stabilité. L'utilisation de manchons de renfort ou de linteaux adaptés pourrait être envisagée si nécessaire, bien que cela puisse représenter une intervention plus lourde.
Le Rebouchage : Restitution et Intégrité
Une fois les gaines passées, l'étape du rebouchage est essentielle pour retrouver l'aspect d'origine du mur et garantir sa solidité. La méthode de rebouchage dépendra du type de finition souhaitée.
Finition "à Pierres Vues" : Si l'objectif est de conserver l'aspect "à pierres vues", le rebouchage devra être réalisé avec soin pour masquer les traces du percement tout en intégrant harmonieusement les gaines. L'idée de "dé-jointoyer les pierre pour passer tes canalisations, les plus petites possible, pour pouvoir encastrer et restituer le mûr à l'origine" s'applique ici. Il peut être nécessaire de retailler certaines pierres pour un ajustement parfait. L'utilisation d'un mortier de chaux, compatible avec les maçonneries anciennes, est souvent privilégiée pour sa souplesse et sa perméabilité.
Finition Enduite : Si le mur doit être enduit, le rebouchage peut être plus simple. Il s'agit de combler les espaces autour des gaines avec un mortier adapté. Dans ce cas, la priorité est de garantir une bonne adhérence du mortier et d'éviter les fissures.
Une technique mentionnée pour le passage des câbles électriques, qui peut être adaptée pour le rebouchage, est celle des "gros clous (de 100 et plus) que je réutilise". Ces clous sont plantés dans les joints ou le mortier pour servir de support temporaire ou pour aider à la prise du rebouchage. Ils sont "plus faciles à ôter dès la prise du rebouchage".
Il est important de noter que même avec des techniques soignées, la chaux peut, à long terme, poser problème pour l'isolation des câbles. C'est une des raisons pour lesquelles "je passe tout sous gaine, même les câbles hyper protégés parce que je ne suis pas sûre que la chaux ne les attaque pas à long terme".
Considérations Réglementaires et Professionnelles
L'installation de gaines techniques, en particulier électriques, doit impérativement respecter les normes en vigueur en France, notamment la norme NF C 15-100. Cette norme détaille les exigences en matière de sécurité des installations électriques dans les bâtiments. Le non-respect de ces normes peut avoir des conséquences graves, tant en termes de sécurité que sur le plan légal, notamment en cas d'expertise par le Consuel (Comité National de la Sécurité des Usagers de l'Électricité).
L'utilisation de "conduits cannelés" (gaines) est la norme pour l'encastrement des câbles électriques. Le passage de câbles directement dans la maçonnerie, même renforcés, est interdit. L'électricien, même s'il "lui arrivait parfois… d'encastrer du câble" dans des situations spécifiques (rénovations sans Consuel, murs en pierres apparentes), a eu raison de confirmer que "cela était absolument garanti à partir du moment ou la mise en oeuvre était soignée. Mais seulement comme tu l'as dit justement c'est interdit !!!".
Face à des contraintes techniques importantes, comme le passage de grosses gaines de ventilation dans un mur en pierre porteur, il est fortement recommandé de faire appel à des professionnels qualifiés. Un maçon expérimenté pourra évaluer la faisabilité du projet, proposer les solutions techniques les plus adaptées et garantir la sécurité de l'installation. De même, pour les installations électriques, seul un électricien certifié pourra assurer une installation conforme aux normes.
Dans certains cas, pour obtenir un devis précis et comparer les offres, il est possible de "remplir le formulaire et recevoir jusqu'à 3 devis comparatifs de maçons de votre région en partenariat avec Vite un devis". Cette démarche permet de s'assurer d'un travail réalisé dans les règles de l'art et aux normes.
En résumé, le passage de gaines techniques à travers un mur en pierre demande une planification rigoureuse, le choix de méthodes de percement adaptées, une attention particulière au respect des normes, notamment électriques, et un rebouchage soigné. Dans tous les cas, privilégier l'expertise professionnelle est la meilleure garantie d'un résultat sûr et durable.
