L'évacuation efficace des eaux usées est un pilier essentiel au bon fonctionnement des installations sanitaires et à la prévention des désagréments tels que les mauvaises odeurs et les engorgements. Au cœur de ce processus se trouve un élément souvent négligé, mais d'une importance capitale : la pente des canalisations. Que ce soit pour une maison individuelle ou un immeuble en copropriété, le respect de pentes adéquates, combiné à des diamètres et débits suffisants, garantit un écoulement fluide des eaux et des effluents, conformément aux réglementations techniques en vigueur.
Le DTU 60.11 : Le Cadre Réglementaire des Évacuations
Le Document Technique Unifié (DTU) 60.11, et plus spécifiquement la partie 1-1-2 du NF DTU 60.1, établit les conditions de mise en œuvre des réseaux d'évacuation gravitaire des eaux usées et pluviales. Cette réglementation s'applique à l'ensemble des canalisations sanitaires, qu'il s'agisse des tuyauteries intérieures d'une habitation ou des collecteurs enterrés raccordés au réseau public d'assainissement. Les normes DTU 60.11 et 60.1 définissent les règles de calcul pour déterminer le diamètre minimum d'un tuyau d'évacuation ou d'un branchement, le débit d'écoulement dans les colonnes d'évacuation, et surtout, la pente minimale requise pour un bon écoulement des eaux. La formule de calcul s'adapte en fonction du type d'utilisation et de la nature du bâtiment.

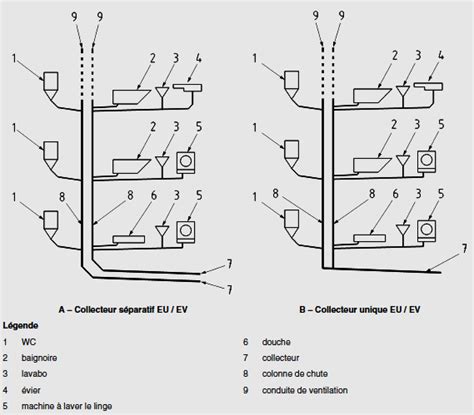

Il est également précisé par le DTU 60.11 que les colonnes de chute verticales doivent être prolongées pour assurer une ventilation adéquate de la descente d'eau, prévenant ainsi les risques de siphonnage.
Les Différents Réseaux Concernés par le DTU 60.11
Le DTU 60.11 encadre une large gamme de réseaux de plomberie-sanitaire, incluant :
- Les réseaux d'alimentation en eau chaude sanitaire (ECS) et en eau froide.
- Les tuyaux et raccords du réseau de bouclage ECS.
- La collecte et l'évacuation des eaux pluviales, y compris leur raccordement au réseau principal.
- L'évacuation des eaux usées.
Ce guide se concentre sur les préconisations du DTU 60.11 relatives aux eaux usées.
Comprendre les Eaux Usées : Eaux Ménagères et Eaux-Vannes
Les réseaux d'évacuation d'eaux usées (EU) se subdivisent en deux catégories principales :
- Les eaux ménagères (ou eaux grises) : Elles proviennent des rejets de la cuisine, de la salle de bain et des autres équipements sanitaires tels que l'évier, le lavabo, le bidet, la machine à laver, etc.
- Les eaux-vannes (ou eaux noires) : Elles sont exclusivement issues des toilettes (WC).
Ces eaux usées sont ensuite dirigées soit vers le réseau d'assainissement collectif (tout-à-l'égout), soit vers un système de traitement individuel, tel qu'une fosse septique (Assainissement Non Collectif - ANC). Dans certains cas, les eaux usées et les eaux pluviales peuvent être évacuées dans une même canalisation (réseau unitaire) ou séparées (réseau séparatif).
La Pente : Le Moteur Invisible de l'Évacuation Gravitaire
La bonne circulation des eaux usées dans tout réseau d'évacuation sanitaire repose sur un paramètre souvent sous-estimé, mais fondamental : la pente des canalisations. Que l'installation soit neuve ou issue d'une rénovation, cette inclinaison garantit un écoulement fluide, prévenant ainsi la stagnation et les reflux. Une pente mal calculée entraîne des conséquences quasi immédiates : engorgements répétés, odeurs désagréables, usure prématurée des équipements, voire débordements.
Une pente adéquatement conçue permet aux liquides, et surtout aux matières solides, de circuler naturellement sous l'effet de la gravité. Cela empêche la stagnation dans les conduites et limite considérablement la formation de bouchons. Inversement, une canalisation trop plate ralentit l'écoulement, favorise les dépôts et rend le nettoyage plus ardu. À l'opposé, une pente excessive accélère le flux des liquides, laissant les matières lourdes s'accumuler dans les tuyaux.
Le principe de base de toute évacuation sanitaire est la gravité. Contrairement aux systèmes sous pression, le réseau d'eaux usées domestique est dit "gravitaire", fonctionnant grâce à la seule pente des canalisations. L'inclinaison du tuyau et le poids des liquides assurent le déplacement des effluents depuis les appareils sanitaires jusqu'au réseau public ou au système d'assainissement individuel. Dans une canalisation bien conçue, les fluides avancent de manière continue, et les matières solides sont entraînées sans risque de dépôt. Cela nécessite un débit suffisant et une pente adaptée. Si le débit est trop faible ou la pente mal ajustée, l'eau circule lentement, les matières se déposent, et les bouchons finissent par apparaître. À l'inverse, un écoulement trop rapide peut "laisser tomber" les solides, générant un encrassement localisé.
Préconisations sur la Pente et les Diamètres des Canalisations
Concernant les diamètres des conduites, les prescriptions du DTU 60.11 sont exprimées par rapport au diamètre nominal (DN) du tuyau. Pour les tuyaux ou coudes en PVC, le DN correspond au diamètre extérieur.
Il n'existe pas de pente universelle applicable à toutes les canalisations. La pente idéale dépend de plusieurs facteurs :
- Le diamètre du tuyau : Plus un tuyau est large, plus la vitesse d'écoulement est lente. Par conséquent, des diamètres plus importants peuvent nécessiter une pente légèrement plus marquée.
- Le type d'effluent : Les eaux-vannes, plus chargées en matières solides, requièrent une pente qui assure leur entraînement efficace.
- Le matériau utilisé : Bien que moins déterminant pour la pente elle-même, le matériau influence la rugosité interne et donc la fluidité de l'écoulement.
- La longueur et le tracé du réseau : Des longueurs importantes ou des changements de direction peuvent nécessiter des ajustements de pente.
Cependant, les règles de l'art et les normes techniques (notamment le DTU 60.11) fournissent des repères précis pour éviter les erreurs. Ces valeurs ne sont pas de simples recommandations, mais des seuils techniques à respecter.
Pentes Recommandées et Vitesse d'Auto-Curage
La pente d'une canalisation d'évacuation s'exprime généralement en pourcentage (%) ou en cm/m. La formule de calcul est la suivante, où H1 et H2 représentent les altitudes amont et aval, et L la longueur horizontale de la canalisation :
Pente = (Dénivelé / Longueur Horizontale) x 100 (pour un pourcentage)
Ou plus simplement, pour les valeurs courantes :
Pente (cm/m) = Dénivelé (cm) / Longueur (m)
Voici les valeurs généralement recommandées :
- 1% à 2% (1 à 2 cm/m) : Pente minimale pour les canalisations d'eaux usées (EU) et d'eaux-vannes (EV) horizontales.
- 2% à 3% (2 à 3 cm/m) : Pente recommandée pour un auto-curage optimal, c'est-à-dire un bon nettoyage naturel de la canalisation par le flux.
- Maximum 5% : Au-delà, il y a un risque de séparation des matières solides du liquide, ce qui peut entraîner des dépôts.
Pour garantir l'auto-nettoyage de la canalisation, la vitesse d'écoulement de l'eau doit être comprise entre 0,7 m/s (minimum pour l'auto-curage) et 2,5 m/s (maximum pour éviter l'érosion des tuyaux).
Exemples Concrets de Pentes
- Pour une évacuation de lavabo en diamètre 40 mm, une pente d'environ 1% à 3% (entre 1 et 3 cm de dénivelé par mètre) est préconisée.
- Pour un collecteur principal en diamètre 100 mm, une pente de 1 cm par mètre (1%) est généralement suffisante.
- Pour l'évacuation des WC, le DTU impose une pente minimale de 1% (1 cm par mètre). En pratique, il est courant de prévoir 2 à 3 cm par mètre, surtout pour les grandes longueurs de tuyauteries ou lorsque plusieurs WC sont raccordés sur une même canalisation.
Les Conséquences d'une Pente Mal Adaptée
Une pente mal ajustée peut engendrer une cascade de problèmes :
- Pente insuffisante : Ralentissement de l'écoulement, stagnation des matières solides, accumulation de résidus, formation de bouchons. L'écoulement devient irrégulier, générant des bruits de "glouglou" dans les siphons ou des remontées d'odeurs nauséabondes dues à la fermentation des matières organiques.
- Pente excessive : Accélération trop importante de l'eau, qui n'entraîne plus les matières solides avec elle. Cela provoque une séparation entre le liquide et les débris, ces derniers restant bloqués dans les canalisations. Cette accumulation progressive mène également à des obstructions, avec un risque accru de colmatage dans les zones de changement de direction ou les sections longues. De plus, une pente trop prononcée peut exercer une pression anormale sur le réseau, fragilisant les joints ou provoquant des fuites à terme. Elle peut aussi accélérer l'usure des tuyaux si l'eau y circule à très haute vitesse.
En résumé, ni trop peu, ni trop : la pente des canalisations doit respecter un équilibre technique précis pour garantir un écoulement stable, silencieux et durable.
Erreurs Fréquentes et Bonnes Pratiques
La gestion de la pente des canalisations ne relève pas de l'improvisation. Elle s'appuie sur des normes précises pour assurer le bon fonctionnement des réseaux et la sécurité des occupants. Les erreurs les plus fréquentes incluent :
- Un tuyau posé "au jugé", sans niveau, ou reposant sur un sol irrégulier.
- Un croisement de réseaux sans respecter les hauteurs adéquates.
- L'utilisation de raccords mal adaptés qui perturbent le flux.
- Des ruptures de pente ou des changements de direction non maîtrisés.
- Des installations faites sans plan précis ou lors de rénovations où l'on "suit la pente naturelle" sans la vérifier.
Pour garantir la qualité d'une installation sanitaire, il est fortement recommandé de faire appel à un professionnel expérimenté.
Mesurer et Corriger la Pente
Il est essentiel de mesurer précisément la pente. Des outils comme le niveau à bulle (posé sur une règle de maçon) ou le niveau laser sont indispensables. Pour les professionnels, il existe des niveaux laser conçus pour être introduits dans les canalisations, offrant une lecture directe de la pente.
Méthode Pratique pour Calculer la Pente d'un Réseau de Canalisations
Si la pente disponible n'est pas suffisante, plusieurs solutions existent :
- Correction radicale : Déposer et reposer les conduites en corrigeant leur inclinaison. Cela peut impliquer des travaux importants.
- Pompes de relevage : Installer une pompe pour compenser une pente trop faible, particulièrement utile dans les caves, sous-sols ou logements en contrebas du réseau d'assainissement.
- Broyeurs WC : Pour l'évacuation des WC spécifiquement, un broyeur WC peut être installé. Cet appareil réduit le volume des matières et du papier et est équipé d'une pompe capable d'évacuer les effluents sur de longues distances et en hauteur, même en l'absence de pente gravitaire.
La Pente des Eaux Pluviales
Concernant l'évacuation des eaux pluviales (EP), le risque de formation de bouchons dus à des matières solides est généralement moindre. Par conséquent, une pente minimale peut suffire, bien que le respect des principes généraux d'écoulement gravitaire reste important. Les canalisations d'eaux pluviales, notamment extérieures, doivent également être conçues pour résister aux contraintes environnementales (gel, racines, etc.).
Calculer la Pente : Une Approche Pratique
Pour calculer la pente d'un réseau de canalisations, une méthode pratique consiste à :
- Mesurer la hauteur des fils d'eau dans chaque regard : Par exemple, si la hauteur au regard A est de 1,9 m et au regard B de 1,50 m, le dénivelé est de 0,4 m.
- Mesurer la distance horizontale entre les axes des regards : Par exemple, 9 mètres.
- Calculer la pente : Pente = (Dénivelé / Distance Horizontale). Dans notre exemple : 0,4 m / 9 m = 0,044 m/m, soit environ 4,4 cm par mètre, ce qui correspond à une pente de 4,4%.
La pente peut être exprimée en différentes unités : m/m, cm/m, mm/m, ou en pourcentage. Le contrôle de la pente peut s'effectuer pendant et après la pose du réseau à l'aide d'un niveau de maçon. Par exemple, avec un niveau d'un mètre, mesurer 4,5 cm de dénivelé équivaut à une pente de 4,5 cm/m.
Le choix du diamètre, du matériau et de la pente doit être cohérent avec le type d'usage. Un réseau bien pensé repose sur une compréhension fine de ces interactions, car la gravité ne pardonne aucune approximation. La pente des canalisations est donc un élément déterminant pour la performance, la durabilité et le confort de votre installation sanitaire.
