L'installation d'une ligne d'alimentation électrique, qu'elle soit destinée à l'éclairage d'un jardin, à l'alimentation d'outils électriques extérieurs, au raccordement d'une habitation au réseau, ou encore à la connexion d'une annexe comme un garage ou une serre, implique souvent la nécessité de faire passer des câbles sous terre. Cette approche, bien que moins visible, requiert une attention particulière aux méthodes d'installation et aux normes de sécurité pour garantir la longévité et la fiabilité du système électrique. La pose d'une ligne électrique souterraine, bien que garantissant une sécurité accrue, doit suivre des directives précises pour éviter les risques.
Préparation et Traçage des Tranchées

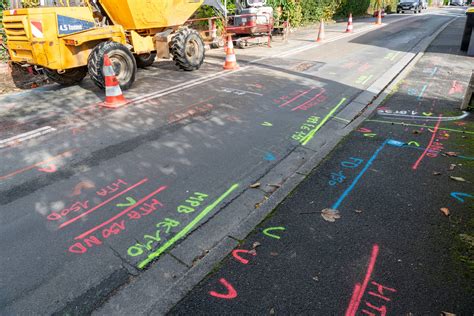

Avant toute excavation, il est primordial de définir précisément l'emplacement des futures tranchées. Une méthode efficace consiste à matérialiser leur parcours en saupoudrant du plâtre. L'utilisation d'un cordeau permet ensuite de tracer avec précision les limites des tranchées destinées au câblage électrique, les lignes blanches ainsi formées servant de guide visuel.
Le creusement de la tranchée s'effectue ensuite à l'aide d'une bêche. Il est essentiel d'éviter les terrains où l'eau a tendance à stagner, car l'humidité prolongée peut être préjudiciable aux gaines et aux câbles électriques.
Détermination de la Profondeur de Pose
La profondeur à laquelle un câble électrique doit être enterré est un facteur crucial pour sa protection. La norme générale stipule que la profondeur totale de la tranchée ne doit pas être inférieure à 60 cm pour une aire non carrossable. Pour les aires carrossables, c'est-à-dire celles susceptibles d'être traversées par des véhicules, cette profondeur est portée à 85 cm, sur une longueur supérieure d'au moins 1 mètre à la largeur de la bande de roulement. Cette marge de sécurité supplémentaire vise à protéger les câbles des contraintes mécaniques exercées par le passage des véhicules.
Choix et Installation des Gaines Électriques
Le choix des conduits électriques est déterminant pour la réussite d'une installation souterraine. Il est recommandé d'opter pour des gaines en plastique isolant, qui soient à la fois étanches et cintrables. Les conduits flexibles annelés, tels que les références ICTA-3422 ou ICA-3321, sont particulièrement adaptés à la pose enterrée en raison de leur souplesse et de leur résistance.
Une fois la tranchée creusée à la profondeur requise, il est nécessaire de placer un lit de sable au fond. Cette couche de sable joue un rôle essentiel dans le drainage des eaux de pluie, empêchant ainsi l'eau de stagner autour des conduits et de causer des problèmes d'humidité.
Le conduit électrique est ensuite déroulé au fond de la tranchée, sur ce lit de sable. Il est alors temps de tirer le conducteur électrique à l'intérieur de la gaine. Cette opération, bien que technique, est facilitée par l'utilisation de guides ou de tire-fils.
Protection et Remblaiement des Tranchées
La protection des câbles enterrés ne s'arrête pas à l'enfouissement. Pour signaler la présence d'une ligne électrique et prévenir les dommages accidentels lors de travaux ultérieurs, un grillage de couleur rouge est systématiquement posé sur la couche de terre recouvrant les gaines. Ce grillage, dont une bande peut être peinte pour une meilleure visibilité, agit comme un avertissement visuel.
Le remblaiement de la tranchée s'effectue ensuite en plusieurs étapes. Après avoir posé le grillage, une couche de terre est ajoutée. Les 45 cm restants de la tranchée sont comblés par la terre initialement extraite lors de l'excavation. Il est impératif de bien tasser cette terre à l'aide d'une dame pour éviter tout affaissement ultérieur de la surface.
Enterrer un réseau électrique - Ma Maison de A à Z
Gestion des Câbles : Organisation et Protection
Au-delà des installations souterraines, la gestion des câbles électriques dans les environnements domestiques ou professionnels est une préoccupation constante. Les câbles qui traînent peuvent rapidement devenir une source de désordre, de dangers et de frustration. Les enrouleurs de câbles spiralés se présentent comme une solution idéale pour organiser, protéger et éviter les nœuds.

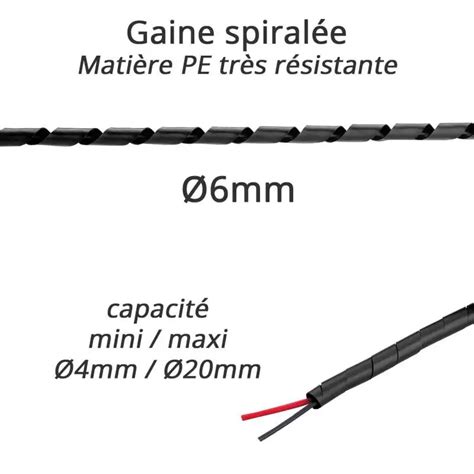

L'enrouleur spiralé est un outil simple et efficace, généralement fabriqué en matériaux résistants comme le polyéthylène ou le nylon. Sa légèreté et sa solidité en font un allié précieux pour protéger les câbles électriques des frottements et des coupures.
Avantages des Gaines Spiralées pour la Gestion des Câbles
L'une des fonctions principales des gaines spiralées est de désencombrer les espaces en regroupant les fils électriques en un faisceau compact. Cela élimine les risques liés aux câbles emmêlés, tels que les chutes et les dommages matériels. L'utilisation de ces gaines dans divers contextes où des câbles sont nécessaires constitue l'une des meilleures solutions pour leur organisation et leur protection.
Les gaines spiralées offrent de nombreux avantages pratiques et protecteurs. Elles facilitent la maintenance et prolongent la durée de vie des composants électriques en prévenant l'accumulation de saletés et la formation de nœuds. Les câbles sont ainsi protégés de l'humidité et des chocs accidentels, ce qui permet d'éviter des frais de réparation ou de remplacement coûteux, surtout pour les câbles exposés à des conditions difficiles ou à une utilisation fréquente.
Mise en Œuvre des Gaines Spiralées
L'installation d'une gaine spiralée est une opération relativement simple, nécessitant peu d'outils. Avant de commencer, il est essentiel de choisir la spirale dont le diamètre correspond parfaitement aux câbles à organiser. Une gaine trop serrée ou trop lâche pourrait altérer le bon fonctionnement des câbles, voire les endommager à terme.
Les gaines isolantes, souvent en plastique résistant, varient par leur flexibilité, leur résistance à la chaleur et leur durabilité. Pour les câbles situés à proximité de sources de chaleur, il est crucial de sélectionner des gaines offrant une résistance thermique élevée.
Le processus d'installation commence par le tri et le rangement des câbles en rangées ordonnées. Il faut ensuite mesurer leur longueur totale pour déterminer la longueur de gaine spiralée nécessaire. Une coupe nette et précise, réalisée avec des ciseaux bien aiguisés ou un cutter, est essentielle pour éviter que le matériau ne s'effiloche.
Une fois les câbles rassemblés et alignés, la gaine spiralée est appliquée à une extrémité du faisceau. Elle s'enroule ensuite rapidement et efficacement autour des câbles, en veillant à un espacement régulier et sans chevauchement. L'ajout de quelques tours supplémentaires aux extrémités permet de sécuriser le ruban et d'éviter qu'il ne se défasse. L'excédent de ruban est ensuite coupé.
Modes de Pose des Canalisation Électriques
La manière dont les canalisations électriques sont installées, appelée "mode de pose", a une incidence directe sur le calcul de la section des câbles et de la chute de tension. Chaque mode de pose est associé à un facteur de correction spécifique.
Les différentes classes de modes de pose incluent :
- Classe 0 : Pose sous conduits (facteurs de correction de 1 à 5 A) : Les conducteurs et câbles sont placés dans des conduits pour une protection accrue. Cela peut concerner des conduits isolés noyés dans les parois (murs, planchers) ou des câbles mis en œuvre dans des conduits en montage apparent. Les conduits métalliques sont réservés aux câbles de classe II.
- Classe 1 : Pose à l'air libre (facteurs de correction de 11 à 18) : Les câbles sont directement exposés à l'air, souvent supportés par des chemins de câbles.
- Classe 2 : Pose dans les vides de construction (facteurs de correction de 21 à 25) : Les câbles sont installés dans des espaces creux des bâtiments, comme les faux plafonds ou les doubles cloisons.
- Classe 3 : Pose dans des goulottes (facteurs de 31 à 34 A) : Les conducteurs sont logés dans des goulottes fixées aux parois, suspendues ou encastrées. Les conducteurs isolés sont autorisés si les goulottes sont dotées d'un couvercle amovible.
- Classe 4 : Pose en caniveaux (facteurs de 41 à 43) : Les câbles sont installés dans des caniveaux, souvent utilisés dans les installations industrielles.
- Classe 5 : Encastrement direct (facteurs de 51 à 53) : Les câbles sont encastrés directement dans les murs ou les planchers, sans conduit spécifique.
- Classe 6 : Pose enterrée (facteurs de 61 à 63) : Correspond aux installations souterraines décrites précédemment.
- Classe 7 : Pose sous moulures (facteurs de 71 à 74) : Les câbles sont dissimulés sous des moulures décoratives.
- Classe 8 : Pose immergée (facteur de 81) : Pour les installations électriques dans des environnements aquatiques.
Chaque classe est ensuite subdivisée en variantes, désignées par un second chiffre. Le choix du mode de pose dépend du matériel utilisé et de l'environnement d'installation.
La Pose Enterrée : Une Sécurité Renforcée
Parmi tous les modes de pose, l'installation enterrée est celle qui garantit le plus haut niveau de sécurité. Bien qu'une installation en apparent soit envisageable sous certaines conditions, l'enfouissement des câbles offre une protection optimale contre les agressions extérieures.
Pour une installation enterrée, les câbles doivent être placés dans une gaine TPC (Tube de Protection des Câbles) de couleur rouge. Cette couleur distinctive sert d'alerte visuelle en cas de travaux de terrassement. La profondeur minimale requise est d'au moins 50 cm sous la surface pour des zones comme les pelouses. Pour les voies carrossables, cette profondeur est augmentée à 85 cm. Les gaines doivent être recouvertes de terre meuble ou de sable.
Lors de l'alimentation d'une annexe, comme un atelier ou un garage, il est nécessaire d'enterrer une gaine électrique entre le logement principal et cette structure séparée. La norme impose pour cela une tranchée d'une profondeur de 65 cm et d'une largeur de 30 cm. Pour les voies accessibles aux véhicules, la profondeur est de 85 cm. La gaine doit ensuite être enrobée d'une couche de sable et d'une couche de terre.
Les Tubes IRL et le Montage Métro
Pour les installations apparentes, le tube IRL (Isolant Rigide Lisse) est une solution courante. Il s'agit d'une gaine rigide en PVC, généralement de couleur grise, blanche ou sable, utilisée pour la pose en saillie de câbles électriques. Ces tubes sont disponibles dans des longueurs standards de 2,40 m et dans des diamètres courants de 16, 20 et 25 mm.
Le "montage métro" consiste à associer plusieurs tubes IRL pour faire circuler un câble électrique. Ce type d'installation, bien que fonctionnel, est souvent considéré comme moins esthétique qu'une installation encastrée. Le raccordement des tubes se fait à l'aide d'accessoires spécifiques tels que des manchons, des coudes ou des T.
L'ancrage des tubes IRL au mur s'effectue à l'aide d'attaches spécifiques, comme des colliers lyre ou des attaches fixe-tube. Pour une installation réussie, il est recommandé de réaliser un repérage précis du parcours des conduits, de déterminer l'emplacement des colliers, puis de percer et cheviller avant de fixer les colliers. Les câbles conducteurs sont ensuite passés à l'intérieur des tubes. L'utilisation de talc peut faciliter la glisse des conducteurs si les tubes ne sont pas rainurés. Enfin, la gaine électrique IRL est positionnée sur l'embase du collier et refermée.
La Gaine TPC et le Fil Semi-Conducteur
Dans le cadre des installations électriques souterraines, notamment pour l'alimentation d'annexes ou l'éclairage extérieur, l'utilisation de la gaine TPC rouge est primordiale. Il est également important de noter la présence d'un fil semi-conducteur à l'intérieur de certaines gaines. Ce fil, présent dans chaque départ de gaine, doit impérativement être relié à la terre sur la barrette de terre de l'installation. Il ne doit jamais être dénudé et doit être connecté à l'une de ses extrémités au circuit de terre. Le fil semi-conducteur et le fil de terre des boîtiers d'encastrement sont raccordés à un connecteur automatique, lui-même relié au réseau de terre général. Pour les gaines préfilées, la mise en œuvre et le raccordement sont identiques.
Sécurité et Normes d'Installation
Le respect des consignes de sécurité dans les installations électriques est non négociable. Négliger ces aspects peut engendrer des risques importants d'incendie, de dommages matériels et de blessures. Un câblage bien organisé et protégé, qu'il soit enterré ou géré par des gaines spiralées, contribue grandement à la sécurité globale du système électrique.
Il est essentiel de toujours installer des dispositifs de protection tels que des disjoncteurs ou des fusibles. Ces éléments coupent automatiquement le courant en cas de surcharge ou de court-circuit, protégeant ainsi le système et les utilisateurs. De plus, négliger le type et la section des câbles peut entraîner de graves problèmes de performance et de sécurité, tels que la surchauffe, des chutes de tension ou une défaillance du système. Chaque câble étant conçu avec des propriétés spécifiques, son utilisation doit être adaptée à l'application prévue. Un enroulement incorrect des câbles, avec une tension excessive, peut également réduire leur durabilité et dégrader la qualité du signal.
L'installation de gaines électriques, qu'elles soient destinées à l'enfouissement ou à la gestion des câbles apparents, est une étape fondamentale pour assurer la sécurité, la fiabilité et l'organisation des installations électriques. Le respect des normes et le choix des matériaux appropriés sont les clés d'une installation pérenne et sécurisée.
