Dans le domaine exigeant des salles blanches, où chaque particule compte et où la contamination peut avoir des conséquences désastreuses, la gestion des systèmes de tuyauteries et utilitaires est un aspect souvent négligé mais fondamental. Bien que dissimulés une fois l'installation opérationnelle, ces réseaux internes jouent un rôle crucial dans le maintien de l'intégrité de l'environnement contrôlé. Un agencement inadéquat des tuyauteries peut devenir une source majeure de contamination, engendrer des difficultés de maintenance et même compromettre la conformité réglementaire à long terme.
L'Impératif de Dissimuler les Tuyauteries : Une Philosophie de Conception

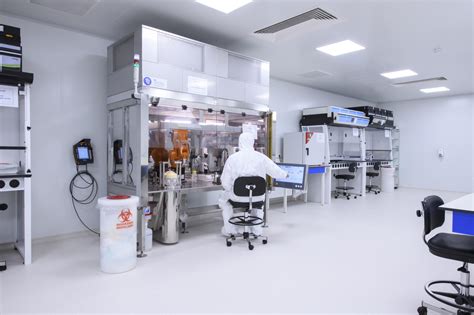

La philosophie de conception de systèmes de salles blanches, telle que celle prônée par des entreprises comme Suzhou Pharma, repose sur un principe simple mais puissant : "si la poussière peut s'accumuler, elle ne doit pas être exposée dans la salle blanche". Cette approche guide la conception systématique des tuyauteries, qu'elles soient destinées à l'air comprimé, au vide, à l'eau déionisée ou aux gaz de procédé. L'objectif est de les dissimuler intégralement, que ce soit à l'intérieur des panneaux muraux, dans les vides de plafond ou au sein de couloirs de service dédiés.
Les tuyauteries exposées présentent plusieurs inconvénients majeurs. Premièrement, elles agissent comme des pièges à particules, retenant la poussière et autres contaminants qui peuvent ensuite être remis en suspension dans l'air. Deuxièmement, leur présence perturbe le flux d'air laminaire, un élément essentiel pour maintenir la pureté de l'air dans les salles blanches. Enfin, les surfaces exposées des tuyauteries rendent le nettoyage et la désinfection plus difficiles et moins efficaces. Dans les environnements de classe ISO 5 ou supérieure, même une accumulation minime de poussière sur une tuyauterie peut avoir un impact négatif significatif sur le rendement du produit.
Pour remédier à ces problèmes, des solutions de conception robustes sont mises en œuvre. L'utilisation de murs de soutènement étanches et de planchers surélevés permet d'acheminer les services publics de manière propre et sécurisée. Chaque pénétration dans l'enveloppe de la salle blanche est méticuleusement scellée à l'aide de mastics anti-fuites. De plus, dans la mesure du possible, une légère pente est appliquée aux canalisations pour éviter la formation de points de stagnation où des liquides ou des particules pourraient s'accumuler.
Matériaux et Techniques pour une Pureté Optimale
Pour les gaz et les liquides de haute pureté, le choix des matériaux et des techniques de soudage est primordial pour minimiser la contamination interne. L'utilisation d'acier inoxydable électropoli, combinée à des techniques de soudage orbital, permet d'obtenir des surfaces internes extrêmement lisses et exemptes de défauts, réduisant ainsi considérablement le risque de rétention de particules et de croissance microbienne.
Polyfluor, fort de plus de 40 ans d'expérience dans la fabrication de tubes en PTFE, met en avant l'utilisation optimale des propriétés de divers plastiques pour la production de tubes destinés aux salles blanches. Ces tubes, essentiels pour les environnements stériles tels que les laboratoires et l'industrie électronique, doivent être fabriqués et emballés dans des conditions entièrement contrôlées, avec une régulation stricte de la contamination de l'air, du personnel, des processus, des installations et des équipements. Polyfluor propose des tubes en PTFE lisses ou ondulés, disponibles en dimensions métriques ou en pouces, généralement conditionnés en rouleaux de 25 mètres. Des dimensions AWG sur bobines de 200 à 305 mètres sont également proposées, ainsi que des coupes sur demande.
Pour des applications spécifiques, comme l'endoscopie et les examens au laser, le tubing compact offrant plusieurs canaux de flux est privilégié. Ces tubes multicanaux sont fabriqués à partir de matériaux tels que le PUR, le PA ou le PEBAX et sont produits conformément à la classe 8 des salles blanches. Pour les applications nécessitant une performance supérieure en termes de résistance au pliage, à la pression d'éclatement et au vide, des matériaux renforcés sont utilisés. La protection de composants médicaux, tels que les aiguilles ou les cathéters, fait souvent appel à des matériaux comme le LDPE, le HDPE, le PUR ou le PP. Polyfluor, actif depuis plus de 40 ans dans le secteur médical, garantit que ces matériels sont fabriqués selon des protocoles stricts, destinés aux secteurs exigeants tels que l'électronique, la pharmacie, le médical et autres environnements de production critiques.
Accessibilité pour la Maintenance et le Nettoyage : Un Aspect Clé
Cependant, dissimuler les canalisations ne constitue que la moitié du travail. L'accessibilité pour la maintenance et le nettoyage est tout aussi cruciale pour le bon fonctionnement à long terme d'une salle blanche. Des panneaux d'accès amovibles et des trappes de service sont stratégiquement installés pour permettre aux techniciens d'inspecter, de nettoyer ou de réparer les tuyauteries sans compromettre l'intégrité structurelle de la salle blanche.
Une identification claire de toutes les canalisations derrière ces points d'accès est également indispensable. Dans des environnements où les temps d'arrêt sont coûteux, il est impératif d'éviter toute spéculation quant à la destination de chaque conduite. L'exemple d'un client confronté à des concentrations de particules récurrentes et à des heures consacrées au nettoyage de tuyauteries aériennes apparentes illustre parfaitement ce point. Après la modernisation du système avec un câblage dissimulé, les concentrations de particules ont diminué de plus de 40 % et le temps de nettoyage a été divisé par deux.
Salles blanches : Comment fonctionnent-elles ?
Classification des Salles Blanches et Normes Applicables

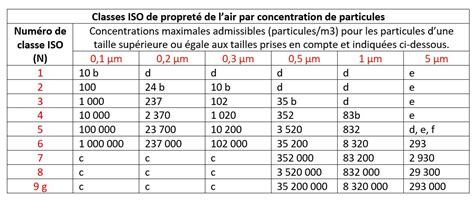

La classification des salles blanches est régie par des normes internationales, la plus reconnue étant la norme UNI EN 14644. Cette norme définit le nombre et la concentration de particules autorisés dans un volume d'air donné (en mètres cubes), permettant de classer les salles blanches de la classe ISO 1 (la plus élevée en termes de propreté) à la classe ISO 9. La réglementation établit également que la classe de propreté peut être mesurée dans trois états de fonctionnement différents : "as built" (tel que construit), "at rest" (au repos) et "operational" (en fonctionnement).
Les normes ISO, telles que l'ISO 14644, ne se limitent pas à la concentration de particules. Elles définissent également les exigences pour la conception, la construction et la performance des salles blanches. Les bonnes pratiques de fabrication (BPF), notamment celles émises par l'UE pour les industries pharmaceutique et médicale, imposent des exigences spécifiques visant à garantir la sécurité des patients et la conformité réglementaire.
Dans le secteur de la production de médicaments stériles, les salles blanches sont indispensables. Les classes ISO 5 ou ISO 6, avec un nombre maximal de 3 520 particules par mètre cube pour l'ISO 5, maintiennent un environnement extrêmement propre, adapté aux processus pharmaceutiques exigeants. L'industrie pharmaceutique impose l'utilisation de salles blanches GMP pour préserver le bien-être des patients, minimisant ainsi les risques de contamination.
Pour la fabrication de produits électroniques et de semi-conducteurs, où la précision est primordiale, les salles blanches se situent généralement entre ISO 2 et ISO 6. Une salle blanche ISO 3, avec un nombre maximal de 35 200 particules par mètre cube, est cruciale pour la fabrication de puces, empêchant même les particules invisibles de compromettre les structures des dispositifs semi-conducteurs.
Les environnements contrôlés dans les industries de l'aérospatiale et de la défense varient généralement de ISO 5 à ISO 8. Une salle blanche ISO 7, avec un taux de particules maximal de 352 000 particules par mètre cube, est représentative de ces secteurs. La production de dispositifs médicaux exige des salles blanches conformes aux BPF pour garantir la sécurité et la conformité des produits, souvent classées ISO 4 ou ISO 5, permettant un équilibre entre propreté et efficacité de production. Ces salles blanches pour appareils médicaux protègent les dispositifs qui entrent en contact avec les tissus et les membranes, impactant directement le bien-être des patients. Les classes de salles blanches les plus strictes, comme la Classe 3, sont réservées aux dispositifs à haut risque tels que les dispositifs implantables et les équipements de maintien en vie.
Même dans des secteurs où les exigences explicites en matière de salles blanches sont moins courantes, comme l'industrie du cannabis, la tendance est à l'adoption d'environnements contrôlés pour améliorer la qualité des produits et minimiser les risques de contamination. Cette approche proactive témoigne d'un engagement envers la pureté et l'intégrité des produits, répondant ainsi aux attentes croissantes des consommateurs en matière de qualité et de sécurité.
Différence entre Salle Blanche, Salle Grise et Salle Propre
Il est important de distinguer les termes souvent utilisés de manière interchangeable. Une "salle propre" est simplement une salle blanche conforme à la nouvelle norme NF EN ISO 14644. En revanche, une "salle grise" présente des différences notables par rapport à une salle blanche. La distinction majeure réside dans la taille maximale des particules autorisées : dans une salle blanche, elle est de 5 μm, tandis que dans une salle grise, les particules peuvent atteindre jusqu'à 600 μm.
La mesure des particules diffère également : dans une salle blanche, on utilise des compteurs de particules, tandis que dans une salle grise, les composants sont lavés et les particules mesurées. Dans une salle blanche, des paramètres supplémentaires comme l'humidité, les germes et la pression sont contrôlés, ce qui n'est pas systématiquement le cas dans une salle grise. De plus, le système de ventilation d'une salle blanche est généralement plus complexe et donc plus coûteux que celui d'une salle grise. Bien que la construction puisse être similaire, l'utilisation d'acier inoxydable est plus courante dans les salles grises, bien que ce ne soit pas une obligation stricte pour les salles blanches.
Matériel et Aménagement : L'Importance des Détails
Dans un environnement à atmosphère contrôlée, le matériel doit répondre à des exigences strictes en termes d'hygiène, d'ergonomie et d'efficacité. Il doit être facile à nettoyer et à désinfecter, tout en facilitant le travail des opérateurs. L'acier inoxydable est un matériau de choix pour le mobilier des salles blanches, en raison de sa résistance aux désinfectants et de sa facilité de nettoyage. Des placards, bancs, chaises, tables et chariots en acier inoxydable sont omniprésents.
Les meubles, revêtements de sol et muraux doivent être fabriqués sans joints, résistants aux fissures pour empêcher l'incrustation de particules, et faciles à nettoyer et à désinfecter. Pour les chaises d'atelier, le choix de matériaux antistatiques avec des surfaces fermées et lisses est recommandé. D'autres matériels de travail, comme les carnets de notes, doivent également être sélectionnés avec soin.

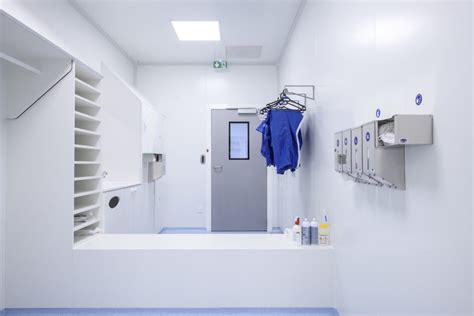

L'accès aux salles blanches, par le biais de sas de transfert, est un élément clé pour éviter la contamination. Les sas permettent de libérer les collaborateurs, matériaux et outils des résidus de particules grâce à un flux d'air puissant. Des tapis antibactériens spéciaux aident à éliminer les impuretés des semelles de chaussures.
Les appareils de transport, tels que les transpalettes et les chariots, jouent un rôle essentiel dans le déplacement des composants sensibles, outils et équipements. Les transpalettes en acier inoxydable conformes à la norme ISO 14159, résistants aux produits chimiques et à l'humidité, sont idéaux. Les chariots fermés en acier inoxydable protègent les marchandises contre la pénétration de particules.
Conclusion : L'Invisible qui Fait la Différence
En définitive, la propreté et l'efficacité d'une salle blanche dépendent intrinsèquement de la propreté et de la conception de ses systèmes utilitaires, y compris la tuyauterie. PHARMA CLEAN souligne avec raison que les aménagements fonctionnels et invisibles sont primordiaux. La gestion méticuleuse des tuyauteries, depuis leur conception et leur installation jusqu'à leur maintenance, est un pilier essentiel pour garantir la pureté de l'environnement contrôlé. Ce qui est invisible, dans le cas des tuyauteries de salle blanche, est bel et bien primordial pour le succès des opérations les plus sensibles. La construction d'une salle blanche nécessite une conception minutieuse et une maintenance continue, impliquant le choix de matériaux générant peu de particules et faciles à nettoyer, ainsi qu'un contrôle de routine pour garantir le respect des normes de propreté. L'intégration de dispositifs de l'Internet des Objets (IoT) et de capteurs intelligents dans les salles blanches peut optimiser davantage le contrôle et la maintenance de ces environnements critiques. Les classifications des salles blanches servent de base aux industries qui s'efforcent de maintenir des normes élevées de qualité, de sécurité et de précision. En comprenant les exigences spécifiques de chaque industrie, les entreprises peuvent créer des environnements contrôlés qui répondent aux normes réglementaires et optimisent les processus de production.
