Le terme "poutrelle hourdis bloc" fait référence à un système constructif fondamental dans la réalisation des planchers, particulièrement dans les constructions modernes en béton. Il s'agit d'une combinaison d'éléments structurels et de remplissage qui, ensemble, forment une surface horizontale solide et fonctionnelle. Pour bien appréhender ce concept, il est essentiel de dissocier et de comprendre le rôle de chaque composant : la poutrelle, le hourdis (ou entrevous), et le bloc, bien que le terme "bloc" soit souvent utilisé de manière interchangeable avec "entrevous" dans ce contexte.
Les Fondations du Plancher : La Poutrelle
Au cœur de la structure d'un plancher poutrelles-hourdis se trouvent les poutrelles. Il s'agit de poutres préfabriquées, généralement en béton armé. Elles constituent l'ossature porteuse du plancher, le squelette sur lequel repose l'ensemble de la structure. Les poutrelles sont conçues pour supporter les charges verticales imposées par le plancher lui-même, les revêtements de sol, les cloisons, les meubles, et surtout, les surcharges d'exploitation (les personnes, par exemple). Leur rôle est de reprendre ces charges et de les transmettre aux éléments porteurs verticaux du bâtiment, tels que les murs porteurs ou les poteaux.
Les poutrelles peuvent être réalisées avec différents types de béton armé, incluant des fils d'acier qui peuvent être pré-contraints ou non, ou encore renforcés par un treillis métallique triangulaire. Le choix du type de poutrelle dépendra de la portée à franchir, des charges à supporter, et des exigences spécifiques du projet. Par exemple, pour obtenir un plancher léger, il conviendra d'opter pour des poutrelles dites "treillis", qui sont plus fines tout en offrant une résistance adéquate pour certaines applications. La longueur et la section des poutrelles sont déterminées lors de la phase de conception par un ingénieur structure, afin de garantir la sécurité et la performance de l'ouvrage.
Au Moyen-Âge, la notion de poutre était déjà présente, mais les éléments étaient souvent des poutres à peine équarries, peu espacées. Les espaces entre ces poutres étaient remplis par des matériaux grossiers. L'évolution vers les poutrelles préfabriquées en béton armé a permis une standardisation, une rapidité de mise en œuvre et une meilleure maîtrise des performances structurelles.

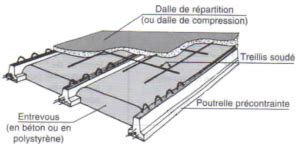

Le Remplissage Essentiel : Le Hourdis (ou Entrevous)
Entre les poutrelles porteuses, on retrouve les hourdis, également appelés entrevous. Ces éléments viennent s'insérer dans les espaces délimités par les poutrelles, formant ainsi un fond de coffrage pour la dalle de compression qui sera coulée ultérieurement. L'objectif principal du hourdis est de combler le vide entre les poutrelles, participant ainsi à la création de la surface plane du plancher. Historiquement, le terme "hourdis" désignait une maçonnerie grossière de remplissage, souvent composée de plâtre et de moellons, utilisée pour combler les espaces entre les poutres ou les poteaux. Au début du XIXe siècle, on parlait de "plancher hourdé" pour désigner un plancher dont les entre-deux des solives étaient remplis de plâtras et de plâtre.
Dans les systèmes modernes poutrelles-hourdis, les entrevous jouent un rôle crucial. Ils reposent sur les talons des deux poutrelles voisines et remplissent plusieurs fonctions. D'une part, ils servent d'éléments de coffrage perdu pour la partie du plancher qui sera coulée en œuvre (la dalle de répartition). D'autre part, selon leur matériau et leur conception, ils peuvent participer à la résistance mécanique globale du plancher, et surtout, ils contribuent à l'isolation thermique et phonique.
Le terme "hourdis" lui-même est un dérivé du mot "hourd", qui désigne une construction en bois ou une maçonnerie grossière. L'étymologie remonte aux hourds des châteaux-forts, des planchers en surplomb utilisés pour jeter des projectiles. Le verbe "hourdir" et le substantif "hourdage" désignaient alors des techniques constructives composites. Par extension, le terme a fini par s'appliquer au matériau de remplissage des planchers.
La Diversité des Matériaux pour les Hourdis
La variété des matériaux utilisés pour la fabrication des hourdis (entrevous) est l'une des caractéristiques marquantes de ce système constructif. Chaque matériau présente des propriétés spécifiques en termes de résistance, d'isolation, de poids, de coût et de facilité de mise en œuvre.
1. Les Hourdis en Béton
Les hourdis en béton sont couramment utilisés, notamment dans les systèmes poutrelles-hourdis classiques. Ils sont robustes et peuvent supporter des charges conséquentes. Cependant, leur principal inconvénient réside dans leur poids, ce qui rend leur manutention et leur mise en place plus laborieuses. Ils n'offrent généralement pas de bonnes performances en matière d'isolation thermique et acoustique.
2. Les Hourdis en Terre Cuite
La terre cuite est un matériau traditionnel très utilisé dans la construction. Les hourdis en terre cuite offrent de bonnes performances en termes de déphasage thermique, c'est-à-dire leur capacité à ralentir la transmission de la chaleur. Ils sont également résistants au feu. Néanmoins, leur point faible réside dans une capacité d'isolation acoustique et thermique intrinsèquement moins performante que d'autres matériaux plus modernes, et ils sont relativement fragiles lors de la manutention.
3. Les Hourdis en Composite
Les hourdis en matériaux composites, souvent à base de plastiques ou de fibres, sont conçus pour faciliter la manutention et la mise en œuvre. Ils sont plus légers que le béton ou la terre cuite. Cependant, leur coût d'achat est généralement plus élevé. Leurs performances thermiques et acoustiques varient considérablement en fonction de leur composition exacte.
4. Les Hourdis en Bois
Les hourdis en bois sont fabriqués à partir de fibres collées, moulées et compressées. Ils se distinguent par leur légèreté et leur facilité de travail. Leur contrainte principale est un pouvoir isolant (thermique et phonique) quasi inexistant, ce qui limite leur usage dans des applications où l'isolation est une priorité.
5. Les Hourdis en Polystyrène (PSE)
Les hourdis en polystyrène expansé (PSE) sont particulièrement appréciés pour leurs excellentes performances en matière d'isolation thermique. Ils permettent de répondre aux exigences réglementaires en vigueur concernant l'efficacité énergétique des bâtiments et contribuent à réduire les ponts thermiques. Ils sont légers et faciles à découper pour un ajustement précis. Cependant, ils présentent une absence d'isolation acoustique significative, notamment pour les bruits d'impact. De plus, leur utilisation est interdite dans les plafonds de locaux habités en raison de leur sensibilité au feu, bien que des solutions existent, comme des revêtements en OSB, pour pallier ce risque.
Comment réaliser un plancher hourdis ?
La Dalle de Répartition : Le Complément Indispensable
Une fois la structure poutrelles-hourdis posée, une étape cruciale intervient : la réalisation de la dalle de répartition, également appelée table de compression ou dalle de compression. Il s'agit d'une couche de béton armé, coulée sur les poutrelles et les hourdis. Cette dalle a plusieurs fonctions essentielles :
- Uniformisation des charges : Elle répartit uniformément les charges appliquées sur le plancher vers les poutrelles porteuses.
- Rigidification : Elle confère une rigidité d'ensemble au plancher, assurant sa stabilité et sa résistance aux déformations.
- Support de revêtement : Elle constitue la surface sur laquelle seront posés les différents revêtements de sol (carrelage, parquet, moquette, etc.).
- Intégration de réseaux : Elle peut également servir de support pour l'intégration de systèmes tels que le plancher chauffant ou les réseaux électriques et de plomberie.
La dalle de répartition est généralement renforcée par un treillis soudé, qui agit comme une armature anti-fissuration et contribue à la résistance mécanique de l'ensemble. Les dimensions et l'épaisseur de cette dalle sont également calculées par les bureaux d'études structure.
Les Fonctions Générales d'un Plancher
Au-delà de la simple structure poutrelles-hourdis, il est important de rappeler les fonctions fondamentales d'un plancher dans une construction.
Création de Niveaux et Circulation
La fonction première d'un plancher est de créer des niveaux horizontaux distincts au sein d'un bâtiment, permettant ainsi l'organisation de l'espace en différentes pièces et étages. Il assure la circulation entre ces niveaux et constitue la base sur laquelle reposent les activités humaines.
Support des Charges
En tant qu'élément porteur horizontal, le plancher doit être capable de supporter sa propre masse, ainsi que les charges permanentes (cloisons, revêtements) et les surcharges d'exploitation. Il doit transmettre ces charges aux éléments porteurs verticaux (murs, poteaux) sans déformation excessive ni rupture.
Répartition des Forces
Les planchers jouent un rôle dans la stabilité globale de la construction. Ils reprennent les charges horizontales (vent, séismes) et les transmettent aux éléments de contreventement du bâtiment, participant ainsi à sa rigidité et à sa résistance aux sollicitations extérieures.
Isolation et Confort
Les planchers contribuent de manière significative au confort des occupants en assurant l'isolation thermique, acoustique et la protection contre le feu. Un bon plancher permet de limiter les déperditions de chaleur, d'atténuer la transmission des bruits entre les étages, et de retarder la propagation des incendies. La conception du plancher, notamment le choix des matériaux pour les hourdis et la dalle de compression, a un impact direct sur ces performances.
Rationalité Constructive et Choix Techniques
Le choix du type de plancher, qu'il s'agisse d'un système poutrelles-hourdis, d'une dalle pleine coulée en place, ou de systèmes préfabriqués comme les prédalles ou les dalles alvéolées, dépend de plusieurs facteurs. Les capacités et les moyens du maître d'œuvre, la présence ou non d'engins de levage, les contraintes d'accès, le budget, et les exigences réglementaires sont autant d'éléments qui guident cette décision.
Dans la construction individuelle, les planchers sont souvent supportés par les murs périphériques et de refend. La rationalité de la conception pousse à privilégier des formes géométriques simples, comme les carrés ou les rectangles, pour faciliter la conception et la mise en œuvre des planchers. Le système poutrelles-hourdis est souvent plébiscité pour sa rapidité de réalisation et son coût maîtrisé, ce qui en fait une alternative économique et efficace aux techniques plus traditionnelles, particulièrement appréciée par les professionnels. L'évolution des matériaux, notamment les hourdis isolants, permet d'améliorer continuellement les performances de ce type de plancher, répondant ainsi aux enjeux contemporains de la construction durable et du confort.
Le terme "poutrelle hourdis bloc" englobe donc un ensemble complexe de composants et de fonctions. Il représente une solution technique éprouvée qui, par sa modularité et sa capacité d'adaptation aux différents matériaux, continue de jouer un rôle prépondérant dans la construction des planchers modernes.
