La poutrelle métallique, élément fondamental dans l'arsenal des constructeurs, est une pièce d'acier conçue pour supporter des charges et renforcer diverses structures. Que ce soit pour soutenir un plafond, un plancher d'étage supérieur, un mur porteur, ou encore la toiture d'une maison, sa polyvalence en fait un composant indispensable dans les travaux de construction, d'extension et de rénovation. Son adaptation aux normes exigeantes de l'industrie assure une fiabilité et une performance remarquables, répondant aux besoins variés des projets architecturaux, des plus modestes aux plus ambitieux.
Les Différents Types de Poutrelles Métalliques et Leurs Applications
Le monde des poutrelles métalliques est riche et diversifié, offrant une gamme de profils conçus pour des usages spécifiques. Le choix de la poutrelle dépendra intrinsèquement du type de travaux à réaliser et de la résistance requise pour la sécurisation de l'habitat ou de l'édifice.
Parmi les profils les plus couramment employés, la poutrelle IPE se distingue par sa forme en I. Pratique et économique, elle optimise l'utilisation du métal, facilitant ainsi les assemblages et offrant un excellent rapport résistance/poids. Elle est d'ailleurs plus légère que la poutrelle IPN. Les poutrelles IPE sont disponibles dans une variété de tailles pour s'adapter à différents besoins structurels.
Les poutres IPN, quant à elles, présentent une forme en I à profil standard. Elles répondent à des normes mécaniques de qualité rigoureuses, notamment en termes de résistance à la traction, d'allongement et de limite d'élasticité. La poutre en acier IPN est constituée d'ailes assemblées à la barre principale. Comparée à la poutrelle IPE, la poutrelle IPN est plus lourde en raison de ses ailes inclinées, qui augmentent son épaisseur à l'intersection de la barre, lui conférant ainsi une robustesse accrue face aux charges.
Un autre profil important est la poutre en acier UPN, un profilé en forme de U destiné à la construction et à la rénovation d'ouvrages métalliques de grande envergure. Sa forme en U est particulièrement adaptée aux utilisations dissymétriques, permettant des assemblages aisés et une fixation directe contre un mur, que ce soit horizontalement ou verticalement. Ce profil remplace souvent les anciennes poutrelles en fer UAP, qui ne sont plus fabriquées mais se retrouvent encore dans les bâtiments anciens.
Les poutrelles métalliques en acier HEA sont fréquemment utilisées comme piliers porteurs grâce à leur excellente capacité à résister à de lourdes charges. Leur résistance exceptionnelle à la torsion les rend également idéales pour la construction de charpentes métalliques ou de gros ouvrages de maçonnerie nécessitant une robustesse à toute épreuve.
Il existe également une multitude d'autres types de poutrelles aux formes, longueurs, sections et épaisseurs variées, toutes conçues pour atteindre une meilleure robustesse. Il est même possible de concevoir un mur de soutènement en utilisant des poutrelles en U et en I comme poteaux, associés à des poutres en bois ou des bastaings insérés horizontalement entre les poteaux.
La capacité portante d'une poutrelle métallique est un facteur déterminant qui dépend de sa section, de sa forme et de son mode d'utilisation. Que ce soit en coffrage avec du béton armé et du treillis, en semelle autoportante, dans des murs porteurs, encastrée dans une cloison, intégrée dans des ossatures métalliques, ou scellée dans une dalle de béton, chaque configuration offre des performances spécifiques.
La Poutrelle Métallique dans les Planchers Modernes
L'utilisation de poutrelles métalliques s'étend bien au-delà des applications traditionnelles. Dans le domaine de la construction de planchers, elles jouent un rôle crucial, offrant des solutions innovantes et performantes.
Le plancher Isoltop, avec ses entrevous de coffrage Hourdinov décaissé, est particulièrement adapté à la réalisation de planchers intermédiaires ou de toitures terrasses pour les bâtiments industriels, les commerces et autres Établissements Recevant du Public (ERP). Lorsqu'il est posé sur une structure métallique (poutres HEB, HEA, IPN…), cette solution, qui associe les poutrelles PSI aux entrevous Hourdinov décaissé, permet de réduire significativement les déperditions thermiques linéiques sans nécessiter l'ajout de rupteurs thermiques supplémentaires. Ce montage peut avantageusement remplacer des systèmes de planchers collaborants avec bacs acier, des montages avec prédalles et dalles alvéolaires, ou encore des solutions de dalles pleines.

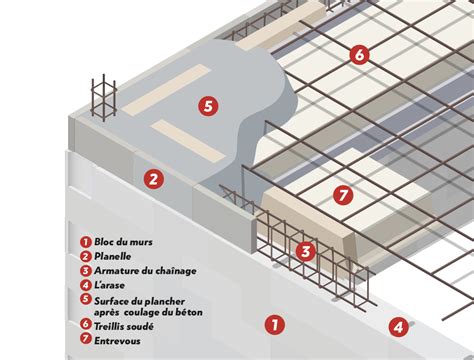

Le plancher avec entrevous de coffrage est d'ailleurs le montage le plus couramment employé pour les planchers intermédiaires, car il combine une grande facilité de mise en œuvre avec un poids propre remarquablement léger. Par exemple, un système de 12+5 affiche un poids de seulement 170 kg/m².
La pose des poutrelles suit des directives précises. La première poutrelle est installée à l'axe défini sur le plan de pose. Les poutrelles peuvent être supportées par une file centrale d'étais, ou par deux files situées aux 2/5ème et 3/5ème de la portée, selon les indications fournies dans les plans de préconisation de pose. L'étaiement doit être correctement dimensionné, autostable et reposer sur un support d'une résistance suffisante. Les chevêtres, zones de transition structurelle, sont généralement repris par des jumelages ou triplages de poutrelles. Le nombre exact de poutrelles nécessaires est spécifié dans le plan de préconisation de pose. Les poutrelles peuvent être jumelées ou triplées sous forte charge.
Dans la dalle de compression, des aciers de répartition sont disposés à intervalles réguliers, perpendiculairement aux nervures, afin d'assurer une répartition homogène des contraintes. Les exigences d'appui minimum varient selon le support : sur un mur en maçonnerie, l'appui de la poutrelle ne doit pas être inférieur à 5 cm. Sur une poutre béton ou un voile béton, cet appui minimum est de 2 cm. Si la poutrelle ne repose pas sur l'appui et que le vide est inférieur à 2 cm, les efforts transmis par la poutrelle peuvent être repris à l'aide d'un étrier, ramenant ainsi les efforts sur les aciers du chaînage.
Pour la dalle de compression, un treillis soudé de type PAF C minimum est requis. Le chaînage périphérique, quant à lui, doit comporter 4 armatures dont le diamètre est à calculer en fonction des zones, avec des cadres de Ø 5 tous les 15 cm.
Il existe une gamme de 11 produits différents dans cette catégorie.
Les Poutrelles Métalliques dans la Rénovation et la Consolidation Structurelle
En matière de rénovation, la poutrelle en acier joue un rôle essentiel dans la consolidation des constructions anciennes et le renforcement des structures fragiles. Elle permet d'éviter l'effondrement partiel ou total d'une structure existante, garantissant ainsi la sécurité et la pérennité de l'ouvrage.
Un exemple concret de cette application se retrouve dans la restauration de planchers affectés par la rouille. Suite à des dégâts des eaux, des solives d'un plancher à structure métallique et hourdis pleins peuvent partiellement rouiller et perdre leur résistance. Dans de tels cas, des analyses approfondies, incluant le prélèvement d'échantillons de fer pour analyse en laboratoire, sont menées pour déterminer leur résistance réelle. Ce diagnostic permet de conclure s'il est nécessaire de renforcer les solives sur toute leur longueur.
Le processus de renforcement implique généralement l'étaiement du hourdis pour dégager le fer existant et permettre l'accès. Un piquage suivi d'un traitement antirouille est ensuite effectué. Il est important de noter que la rouille, en se formant, gonfle considérablement (jusqu'à 7 fois le volume du fer), générant des contraintes colossales et des poussées néfastes. Une fois toutes les solives renforcées et bloquées, le plafond peut être refermé.
Dans le domaine des planchers collaborants, des produits tels que le plancher collaborant HAIRCOL 59 d’Europerfil, avec une hauteur de nervure de 59 mm et une largeur utile de 820 mm (épaisseur de 0,75 mm à 1,20 mm), ou encore le plancher collaborant EUROCOL 60 et le KORONA 60, offrent des solutions performantes pour les structures horizontales.
D'autres systèmes, comme le plancher en béton CEMEX ReadyFloor® et les planchers Isotex® en bois-ciment, sont également conçus pour les structures horizontales ou inclinées, apportant un haut niveau d'isolation thermo-acoustique.
Certaines poutrelles permettent des performances de pose sans étai en vide sanitaire, compatibles avec les impératifs des maisons individuelles, couvrant des portées comprises entre 3,5 et 4,80 m.
10- Astuces pour poser les semelles des solives du plancher
Les Poutrelles Métalliques pour les Grandes Envergures et les Constructions Spécifiques
Les poutrelles en acier ne se limitent pas aux constructions résidentielles ou aux rénovations ; elles sont également la pierre angulaire de projets d'envergure.
Nos poutrelles en acier sont destinées à la fabrication de constructions de grande ampleur comme la construction d’un garage, la construction d’un hangar, l’ossature autoportante d’un bâtiment ou encore la structure d’une charpente métallique. Faciles à découper avec une disqueuse et des disques à tronçonner de bonne qualité, ces traverses en acier se soudent aisément à d'autres pièces métalliques telles que les platines d'acier de fixation, les tubes profilés carrés, les carrés pleins ou encore la tôle fer plane.
Le groupe GSL propose une large gamme de produits béton pour le négoce, incluant des produits modulaires, recyclables et solides, disponibles rapidement grâce à un stock important. Ces produits sont adaptés aux constructions et aménagements divers, y compris pour les planchers d'étage ou les surélévations.
Il est également à noter l'existence de systèmes de fixation spécifiques, comme des connecteurs composés d'une tige en acier trempé de 10,9 Ø 14 mm avec tête 6 pans et d'une plaque d'acier dentée. Ces connecteurs permettent des fixations latérales sur la hauteur de la dalle (béton ou support acier, poutre bois…) et s'associent à des structures en tube d'inox ou d'acier laqué pour des applications comme les sols en verre.
Le plancher Ballut Blocks a connu une croissance rapide ces dernières années, particulièrement dans les travaux de construction domestique, témoignant de la demande croissante pour des solutions de plancher innovantes et efficaces.
L'Aspect Écologique et Économique des Poutrelles Métalliques
L'acier, matériau principal des poutrelles, présente des avantages écologiques et économiques non négligeables. Tous les aciers contenus dans les poutrelles proviennent en partie du recyclage, ce qui rend leur utilisation écologiquement viable pour de nouvelles constructions et des rénovations. Ce matériau durable et vertueux est également disponible en abondance, ce qui lui confère un fort intérêt d'un point de vue économique.
Cependant, l'entretien des poutrelles métalliques doit être pris en compte. Contrairement aux poutrelles en acier galvanisé et en inox qui requièrent peu d'entretien, les poutrelles en acier brut exigent un entretien régulier, notamment en matière d'anticorrosion et de peinture lorsqu'elles sont apparentes, particulièrement en extérieur. Même en cas de corrosion avancée, une peinture inhibitrice de rouille peut stabiliser l'état de la poutre. Après avoir éliminé les écailles de rouille, l'application d'une ou plusieurs couches de peinture enrichie en antirouille permet de rafraîchir la couleur. Les poutres masquées dans un coffrage peuvent quant à elles rester brutes.
Modes de Livraison et Options de Financement
Pour l'acquisition de poutrelles métalliques et d'accessoires, divers modes de livraison sont disponibles. La livraison via GLS Relais, du lundi au vendredi dans plus de 10 000 points relais en France, est une option. L'entreprise prend en charge une partie significative des frais de port, le reste étant à la charge du client. Pour optimiser les coûts, certains frais de port sont cumulables, d'autres non.
Des solutions de paiement flexibles sont également proposées. Il est possible de payer en plusieurs fois, par exemple en 3 mensualités via PayPal, la première échéance étant débitée à la commande. Ce mode de paiement peut induire des frais de dossier et est soumis à l'acceptation de PayPal, conformément à ses conditions. FLOA propose également des financements, avec un droit de rétractation légal de 14 jours, et se réserve le droit d'accepter ou de refuser les demandes de financement.
Accessoires Indispensables pour les Planchers
Dans la réalisation de faux plafonds, les suspentes en acier galvanisé équipées de mors mobiles sont des accessoires indispensables. Elles permettent la fixation d'ossatures de plafond ou d'autres accessoires sur le talon de poutrelles béton (hourdis) équipées d'entrevous en PET, bois moulé, polystyrène, etc.
La polyvalence et la robustesse des poutrelles métalliques, alliées aux avancées technologiques dans les systèmes de planchers et aux solutions de financement et de livraison, en font un choix privilégié pour une multitude de projets de construction et de rénovation.
