Les systèmes de remorquage, essentiels pour le transport de divers chargements tels que les vélos, les remorques, les bateaux ou les chevaux, reposent sur une connexion électrique fiable entre le véhicule tracteur et l'équipement tracté. Au cœur de cette connexion se trouve la prise électrique, et parmi les configurations les plus courantes, la prise à 7 broches occupe une place significative, particulièrement pour les applications moins complexes. Cet article se propose d'explorer en profondeur le fonctionnement, la connectivité et les subtilités des prises électriques à 7 broches, en s'appuyant sur des informations précises pour éclairer les utilisateurs sur leur rôle et leur utilisation.
Comprendre la Prise à 7 Broches : Un Aperçu Fondamental
Une prise électrique à 7 broches est conçue pour relier le système électrique d'un véhicule tracteur à celui d'un objet tracté. Contrairement aux prises plus complexes dotées d'un plus grand nombre de contacts, la configuration à 7 broches est généralement associée à des fonctions de remorquage plus simples. Elle permet l'alimentation des feux de signalisation essentiels du véhicule tracté, tels que les feux de position, les feux stop, les clignotants et les feux de recul.
La prise est typiquement installée sur le véhicule tracteur, souvent à proximité immédiate de l'attelage, qui est le dispositif mécanique assurant la liaison physique entre le véhicule et l'objet tracté. Le câble provenant de l'équipement tracté se termine par une fiche, qui s'insère dans la prise du véhicule. Cette connexion assure le transfert des signaux électriques nécessaires au bon fonctionnement des dispositifs lumineux du chargement remorqué, garantissant ainsi la sécurité et la conformité réglementaire lors des déplacements.
La Connectivité Électrique : Broche par Broche

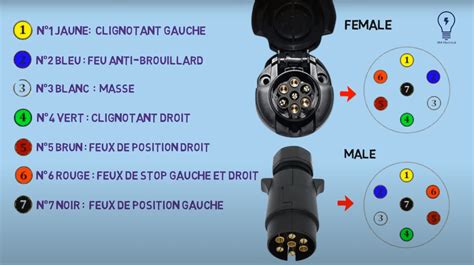

Pour appréhender le fonctionnement d'une prise à 7 broches, il est crucial de comprendre la fonction attribuée à chaque broche. Bien que les normes puissent présenter de légères variations selon les régions ou les fabricants, une configuration commune et largement adoptée définit les rôles suivants :
- Broche 1 (Jaune) : Clignotant gauche. Cette broche transmet le signal du clignotant gauche du véhicule tracteur à l'équipement tracté, assurant que les feux correspondants sur la remorque ou le caravane s'activent correctement.
- Broche 2 (Bleu) : Feux de recul. Essentielle pour la manœuvrabilité, cette broche active les feux de recul sur l'équipement tracté, signalant aux autres usagers de la route que le véhicule est en train de reculer.
- Broche 3 (Blanc) : Masse (terre). Cette broche est fondamentale pour la sécurité et le bon fonctionnement de l'ensemble du circuit électrique. Elle assure le retour du courant et protège contre les surtensions. Une connexion de masse solide est indispensable pour éviter les interférences et garantir la fiabilité des signaux.
- Broche 4 (Vert) : Clignotant droit. Similaire à la broche 1, celle-ci transmet le signal du clignotant droit du véhicule tracteur à l'équipement tracté.
- Broche 5 (Marron) : Feux de position (arrière et avant). Cette broche alimente les feux de position, également appelés feux de stationnement, à l'avant et à l'arrière de l'équipement tracté. Ils sont utilisés pour améliorer la visibilité du véhicule et de sa charge dans des conditions de faible luminosité ou par temps brumeux.
- Broche 6 (Rouge) : Feux stop. La broche 6 transmet le signal des feux stop du véhicule tracteur à l'équipement tracté, assurant que les feux stop sur la remorque ou le caravane s'illuminent lorsque le conducteur actionne la pédale de frein.
- Broche 7 (Noir) : Alimentation permanente (12V). Cette broche fournit une alimentation électrique constante de 12 volts, même lorsque le moteur du véhicule tracteur est éteint. Elle est souvent utilisée pour alimenter des dispositifs auxiliaires sur l'équipement tracté, tels que des batteries internes, des éclairages de cabine ou des réfrigérateurs.
Il est important de noter que la couleur des fils associés à chaque broche peut varier. La fonction attribuée à chaque broche est le paramètre déterminant, et il est toujours conseillé de se référer au manuel du véhicule tracteur et de l'équipement tracté, ou de consulter un professionnel, pour une identification précise des connexions.
L'Adaptateur : Un Pont entre Différentes Configurations
Dans le domaine du remorquage, il n'est pas rare de rencontrer des situations où le véhicule tracteur est équipé d'une prise d'un type différent de celui de l'équipement tracté. Un scénario fréquent est celui où le véhicule dispose d'une prise à 13 broches, tandis que l'objet à tracter est doté d'une prise à 7 broches. C'est dans ces cas que l'adaptateur, également appelé raccord, prend toute son importance.
Un adaptateur pour prise de remorquage est un dispositif conçu pour établir une connexion électrique fonctionnelle entre deux configurations de prises incompatibles. Il se présente généralement sous la forme d'un câble avec une fiche d'un côté et une prise de l'autre, permettant de convertir les signaux d'une configuration à l'autre. Par exemple, un adaptateur 13 broches vers 7 broches permettra de connecter un équipement tracté à 7 broches à un véhicule équipé d'une prise à 13 broches. L'adaptateur redirige les signaux des broches correspondantes, assurant que les fonctions électriques essentielles sont transmises correctement.
Il est crucial de choisir un adaptateur de qualité et compatible avec les normes électriques en vigueur. Un adaptateur défectueux ou mal adapté peut entraîner des dysfonctionnements des feux, des courts-circuits, voire des dommages aux systèmes électriques des deux véhicules.
Les Anciennes Caravanes et la Norme à 7 Broches
Historiquement, la prise à 7 broches a été la norme prédominante pour de nombreuses applications de remorquage, notamment pour les caravanes plus anciennes. Ces véhicules, conçus à une époque où les exigences électriques étaient moins complexes, utilisaient souvent cette configuration pour alimenter les fonctions de base telles que les feux de position, les clignotants et les feux stop.
Même si les normes ont évolué et que les prises à 13 broches sont devenues plus courantes pour les caravanes modernes, offrant des fonctionnalités supplémentaires comme l'alimentation permanente et les feux de recul dédiés, la prise à 7 broches reste pertinente pour une large gamme d'équipements. Les porte-vélos, les petites remorques utilitaires, les remorques pour bateaux légers et les remorques pour chevaux, en particulier les modèles plus anciens, sont souvent équipés de prises à 7 broches.
La persistance de cette norme souligne son efficacité pour les besoins de remorquage essentiels. Pour les utilisateurs possédant des équipements plus anciens, comprendre le fonctionnement de la prise à 7 broches est indispensable pour assurer une connexion correcte et sécurisée.
Les Implications de la Connectivité Électrique
La connectivité électrique via une prise à 7 broches ne se limite pas à l'alimentation des feux. Elle a des implications directes sur la sécurité routière et la conformité réglementaire. Des feux de signalisation fonctionnant correctement sur l'équipement tracté sont cruciaux pour informer les autres conducteurs de vos intentions (virages, freinages) et de la présence de votre chargement. Un clignotant défectueux, un feu stop qui ne s'allume pas, ou des feux de position non opérationnels peuvent entraîner des accidents et des sanctions.
De plus, l'alimentation permanente (broche 7) offre une flexibilité accrue. Elle permet, par exemple, de maintenir la charge d'une batterie auxiliaire dans une remorque frigorifique, ou d'alimenter un éclairage intérieur sans solliciter la batterie principale du véhicule tracteur de manière excessive. Cette fonctionnalité, bien que présente dans la norme à 7 broches, est souvent plus développée et standardisée dans les configurations à 13 broches.
Le choix entre une prise à 7 ou 13 broches dépendra donc des besoins spécifiques de l'utilisateur. Pour des applications simples comme le transport de vélos ou une petite remorque utilitaire, la prise à 7 broches est souvent suffisante. Pour des caravanes plus grandes, des remorques équipées de systèmes électriques complexes, ou lorsque l'alimentation permanente est nécessaire, une prise à 13 broches sera plus appropriée.
AGRISHOP Adaptateur Convertisseur 13 Broches vers 7 Broches, Adaptateur 13 vers 7 broches de bonne
Installation et Maintenance : Assurer la Fiabilité
L'installation d'une prise électrique à 7 broches sur un véhicule tracteur doit être réalisée avec soin. Il est recommandé de suivre les instructions du fabricant du véhicule et de l'attelage, ou de faire appel à un professionnel qualifié. Un câblage correct, une bonne isolation des connexions et une fixation solide de la prise sont essentiels pour prévenir les problèmes futurs.
La maintenance régulière est également primordiale. Il convient de vérifier périodiquement l'état de la prise et de la fiche pour détecter tout signe de corrosion, de dommage physique ou de desserrage des broches. Les contacts propres et bien ajustés garantissent une connexion électrique optimale. En cas de défaillance d'un feu sur l'équipement tracté, il est important de diagnostiquer la cause, qui peut provenir soit de l'ampoule elle-même, soit du câblage de l'équipement tracté, soit du système électrique du véhicule tracteur et de sa prise. L'utilisation d'un testeur de feux de remorquage peut s'avérer très utile pour identifier rapidement l'origine du problème.
Conclusion Préliminaire : L'Importance de la Bonne Connexion
En résumé, la prise électrique à 7 broches est un composant fondamental pour de nombreuses applications de remorquage. Sa conception simple mais efficace permet la transmission des signaux électriques essentiels pour le fonctionnement des feux de signalisation et, dans certains cas, une alimentation permanente. Comprendre la fonction de chaque broche, l'utilité des adaptateurs et l'importance d'une installation et d'une maintenance correctes est la clé pour garantir la sécurité, la conformité et la fiabilité de vos opérations de remorquage. Que vous tractiez une remorque utilitaire, une caravane ancienne, ou un porte-vélos, une connexion électrique à 7 broches bien entretenue est un gage de tranquillité d'esprit sur la route.
