Il est tout à fait possible de brancher une prise de courant sur un interrupteur, une modification qui transforme une prise standard en une "prise commandée". Cette configuration permet de contrôler le fonctionnement de la prise en appuyant sur le bouton de commande de l'interrupteur, de manière similaire à la commande d'un éclairage. L'intérêt principal réside dans la possibilité de gérer l'alimentation d'appareils électriques via un interrupteur mural, offrant ainsi praticité et parfois économies d'énergie.
Comprendre le Principe du Branchement

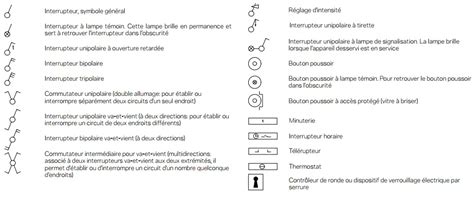

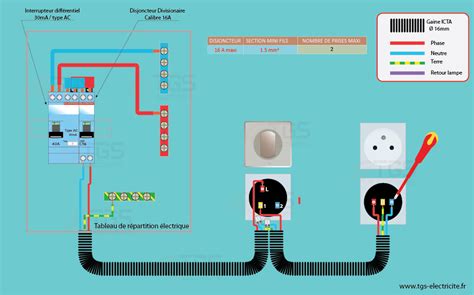

Le schéma de montage pour connecter une prise à un interrupteur est très similaire à celui utilisé pour la pose d'un interrupteur simple allumage ou d'un montage va-et-vient. La différence fondamentale réside dans le fait que la lampe ou l'équipement habituellement commandé par l'interrupteur est remplacé par une prise de courant.
Pour réaliser ce branchement, il est crucial de comprendre la répartition des fils :
- La Phase : Ce fil, généralement de couleur rouge, marron ou noire, doit être raccordé sur la borne "L" de l'interrupteur. C'est le fil qui apporte le courant depuis le tableau électrique.
- Le Retour de la Prise : Un fil est ensuite relié de l'interrupteur vers la prise. Ce fil, souvent appelé "retour lampe" dans un circuit d'éclairage, sera connecté à une autre borne de l'interrupteur, généralement la borne "1".
- Le Neutre : Ce fil, de couleur bleue, n'est pas raccordé à l'interrupteur. Il est branché directement entre le tableau électrique et la borne "neutre" de la prise de courant.
- La Terre : Ce fil, de couleur verte et jaune, est également essentiel pour la sécurité et ne se connecte pas à l'interrupteur. Il est raccordé directement entre le tableau électrique et la borne "terre" de la prise de courant.
Une fois le branchement effectué, la prise de courant peut être actionnée par une simple pression sur le bouton de commande de l'interrupteur.
Normes et Limitations de l'Installation
Il est impératif de respecter les normes électriques en vigueur, notamment la norme NF C 15-100, qui régit les installations électriques basse tension en France. Ces normes visent à garantir la sécurité des personnes et des biens.
Concernant le branchement d'une prise à un interrupteur, la norme NF C 15-100 impose des règles précises :
- Capacité du Circuit : Ce type de montage doit être réalisé sur un circuit électrique d'une section de 1,5 mm² au minimum. Ce circuit doit être protégé par un disjoncteur de 16 Ampères (A).
- Nombre de Prises par Circuit : Un disjoncteur de 16A peut alimenter jusqu'à 8 prises de courant au total.
- Nombre de Prises par Interrupteur : La norme autorise la connexion d'un maximum de deux prises de courant sur un même interrupteur. Au-delà de deux prises, il est nécessaire d'utiliser un équipement plus sophistiqué tel qu'un télérupteur, un contacteur, ou un système similaire pour gérer la commande.
Installation : Étapes Clés et Précautions
Avant toute intervention sur une installation électrique, la première règle de sécurité est de couper l'alimentation générale au niveau du tableau électrique. Il est ensuite indispensable de vérifier l'absence de tension à l'aide d'un testeur approprié.
Les étapes générales pour installer une prise commandée par interrupteur sont les suivantes :
- Couper l'alimentation : Assurez-vous que le disjoncteur correspondant au circuit est bien désactivé.
- Démonter l'interrupteur existant : Retirez délicatement la plaque de finition et déconnectez les fils.
- Vérifier le câblage : C'est une étape cruciale. Il faut impérativement vérifier la présence des trois conducteurs essentiels à l'alimentation d'une prise : la phase, le neutre et la terre. Si l'un de ces fils est absent derrière l'interrupteur, l'installation d'une prise à cet endroit n'est pas techniquement possible ni conforme aux normes de sécurité. Dans la majorité des habitations, un interrupteur ne dispose que de la phase et du retour vers le luminaire, rendant l'ajout d'une prise impossible sans travaux supplémentaires pour amener le neutre et la terre.
- Réaliser les branchements : Si les trois conducteurs sont présents, vous pouvez procéder au raccordement. La phase entrante sera connectée à la borne L de l'interrupteur. Le retour vers la prise sera connecté à la borne 1 de l'interrupteur. Les fils neutre et terre seront connectés directement aux bornes correspondantes de la prise.
- Installer la prise : La prise de courant sera ensuite raccordée aux fils appropriés (retour de l'interrupteur sur la borne L de la prise, neutre et terre directement depuis le tableau).
- Remonter et tester : Une fois les connexions sécurisées et vérifiées, remontez l'interrupteur et la prise. Rétablissez l'alimentation électrique et testez le bon fonctionnement de l'ensemble.
Il est important de noter que le câblage peut varier légèrement selon le type d'interrupteur (simple, va-et-vient, poussoir) et la configuration de l'installation existante.
La Prise Commutée : Une Variante Pratique
Une variante intéressante est la "prise commutée". Contrairement à une prise commandée où l'interrupteur contrôle l'alimentation globale, une prise commutée divise une prise double en deux parties distinctes. Un interrupteur mural commande alors l'une des prises, tandis que l'autre reste alimentée en permanence ("chaude").
Cette configuration est particulièrement utile dans les chambres à coucher ou les bureaux à domicile. Par exemple, une lampe branchée sur la partie commandée peut être allumée à l'entrée de la pièce via l'interrupteur, tandis que l'autre partie de la prise peut être utilisée pour alimenter un appareil nécessitant une alimentation continue, comme une horloge ou un chargeur.
L'installation d'une prise commutée implique généralement de retirer la languette métallique qui relie les deux bornes en laiton d'une prise double. Cela permet de séparer électriquement les deux sorties. Ensuite, un fil provenant de l'interrupteur est connecté à l'une des prises, tandis que l'alimentation principale continue d'alimenter l'autre partie de la prise.
Alternatives et Solutions pour l'Ajout de Prises
Lorsque l'installation d'une prise à partir d'un interrupteur existant s'avère impossible en raison de l'absence de conducteurs neutre ou terre, plusieurs alternatives s'offrent à vous :
- Tirer une nouvelle ligne : La solution la plus conforme et sécurisée est de créer une nouvelle ligne d'alimentation directement depuis le tableau électrique. Cette ligne devra comporter la phase, le neutre et la terre, et être protégée par un disjoncteur adapté.
- Créer un circuit dédié : Il peut être judicieux de créer un circuit spécifiquement dédié aux prises, séparé du circuit d'éclairage.
- Utiliser des kits prêts-à-poser sans fil : Pour certaines applications, des solutions sans fil, comme le "Prêt-à-Poser connectable Céliane", permettent de commander une prise à distance sans nécessiter de câblage complexe. Ces systèmes utilisent une technologie radio pour relier le point de commande à la prise.
- Consulter un professionnel : En cas de doute sur la faisabilité, la sécurité ou la conformité de votre installation, il est toujours recommandé de faire appel à un électricien certifié. Un professionnel pourra évaluer votre installation, vous proposer des solutions adaptées et réaliser les travaux dans le respect des normes.
Électricité 01 : Structure d'une installation électrique individuelle
Comprendre les Composants d'une Prise avec Interrupteur
Pour mieux appréhender l'installation et le fonctionnement d'une prise avec interrupteur, il est utile de connaître les différents éléments qui la composent :
- La Plaque de Recouvrement : C'est la partie visible qui recouvre le mécanisme et s'intègre à votre mur. Elle peut être de différents matériaux et designs.
- Le Mécanisme : Il s'agit du cœur de l'appareil, contenant les composants électriques nécessaires pour établir ou interrompre le circuit. Pour une prise commandée, le mécanisme combine les contacts d'une prise et d'un interrupteur.
- Les Bornes de Connexion : Ce sont les points où les fils électriques sont attachés au mécanisme. Elles sont généralement identifiées par des couleurs (L pour la phase, N pour le neutre, et le symbole de la terre) ou par des numéros.
Risques Liés à une Installation Non Conforme
Négliger les normes de sécurité électrique lors de l'installation d'une prise avec interrupteur peut avoir des conséquences graves :
- Risque d'Électrocution : Un mauvais raccordement, notamment l'absence de mise à la terre, augmente considérablement le risque de choc électrique en cas de défaut d'un appareil branché.
- Risque d'Incendie : Des connexions mal serrées, des fils sous-dimensionnés ou une surcharge du circuit peuvent entraîner une surchauffe et déclencher un incendie.
- Court-circuit : Des fils mal isolés ou en contact peuvent provoquer un court-circuit, endommageant l'installation et pouvant entraîner des coupures de courant intempestives.
- Non-conformité et Assurance : Une installation non conforme aux normes peut annuler la couverture de votre assurance habitation en cas de sinistre lié à l'électricité.
Il est donc primordial de ne jamais improviser avec l'électricité et de privilégier la prudence.
Entretien et Durabilité
Pour assurer la longévité et le bon fonctionnement de vos prises avec interrupteur, un entretien régulier est conseillé :
- Nettoyage : Nettoyez les prises et les interrupteurs avec un chiffon doux et sec pour éviter l'accumulation de poussière et de saleté, qui pourrait gêner le bon contact ou créer des échauffements.
- Inspection des Connexions : Inspectez périodiquement les connexions électriques pour vous assurer qu'elles sont bien serrées et en bon état.
- Remplacement : Si une prise ou un interrupteur ne fonctionne plus correctement, remplacez-le rapidement pour éviter tout risque électrique.
En résumé, brancher une prise de courant sur un interrupteur est une modification électrique réalisable, offrant une commande pratique pour certains appareils. Cependant, elle exige une compréhension approfondie du câblage, un respect strict des normes de sécurité (notamment la présence des trois conducteurs : phase, neutre, terre) et, en cas de doute, l'intervention d'un professionnel qualifié. La norme NF C 15-100 fixe des limites claires quant au nombre de prises par interrupteur, imposant des solutions alternatives pour des installations plus complexes.
