L'acheminement sécurisé et efficace du gaz, qu'il s'agisse de gaz naturel ou de biométhane, est une préoccupation majeure dans la conception des installations modernes. Les tubes en polyéthylène haute densité (PEHD) sont devenus un matériau de choix pour la création de réseaux de distribution de gaz, offrant un ensemble de propriétés qui répondent aux exigences strictes de ce secteur. Cet article explore en détail les caractéristiques, les avantages, les normes et les applications des tubes PEHD dans les installations gazières, en se concentrant sur leur rôle dans les réseaux de branchement et les installations de puissance.
Comprendre les Matériaux de Transport de Gaz
Historiquement, le cuivre et l'acier ont été les principaux matériaux utilisés pour la création des réseaux privatifs de gaz. L'acier, en particulier, est privilégié pour les installations de puissance conséquente. L'inox est également une option, bien que moins couramment employée en raison de ses conditions d'assemblage spécifiques, notamment l'absence de façonnage.
Les tubes en cuivre utilisés pour les installations intérieures de gaz sont identiques à ceux employés en chauffage, définis par la norme NF EN 1057. Leur assemblage, pour les diamètres extérieurs inférieurs ou égaux à 54 mm, se fait par brasage capillaire fort. Les raccords utilisés doivent impérativement être conformes à la spécification ATG B 524. Pour les tubes en acier, les techniques d'assemblage et le choix des épaisseurs sont détaillés dans les tableaux des chapitres 4.5.1 et 4.5.2 de l'ATG B 521. Ces choix dépendent de la nature du tube, de son traitement de surface, de son calibre et de son épaisseur. De manière similaire au cuivre, les assemblages doivent exclusivement utiliser des raccords conformes à la spécification ATG B 521, dans le respect de la réglementation gaz.
Cependant, face à ces matériaux traditionnels, le PEHD gaz émerge comme une alternative performante et de plus en plus adoptée.
Le Polyéthylène Haute Densité (PEHD) pour le Gaz : Un Matériau d'Avenir

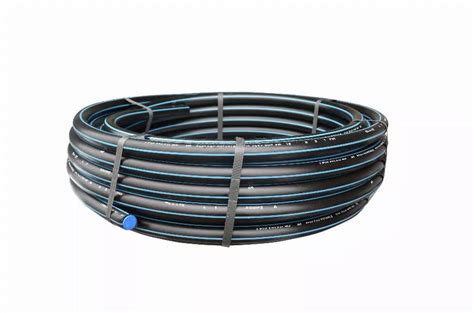

Les tubes en polyéthylène haute densité (PEHD) sont fréquemment privilégiés sur les chantiers de tuyauterie industrielle. Leur utilisation pour le transport de gaz combustible, comme le gaz naturel ou le biométhane, est encadrée par la norme NF EN 1555. Ces tubes sont reconnaissables à leur couleur noire, marquée de bandes jaunes, spécifiquement conçues pour les réseaux gaziers. La pression nominale pour ces tubes est généralement de 4 bars.
Pourquoi Choisir le PEHD Gaz ?
Plusieurs raisons expliquent le choix croissant du PEHD pour les installations gazières :
- Idéal contre les fuites : Le PEHD est un matériau solide et facile à souder. Cette facilité de soudage permet la création aisée de raccords, même pour des constructions enterrées. Le résultat est la mise en place de systèmes de conduites de gaz complexes, longues et surtout très résistantes aux fuites. Les raccords sont réalisés par des professionnels de la soudure, utilisant des techniques comme la soudure bout-à-bout ou l'électrofusion, qui garantissent l'étanchéité parfaite du tube. La boutique ne fonctionnera pas correctement dans le cas où les cookies sont désactivés, ce qui souligne l'importance de la bonne gestion des données et des processus, y compris dans les installations industrielles où la fiabilité est primordiale.
- Durable et résistant : Les tuyauteries PEHD gaz sont capables de résister à des tractions importantes. De plus, le polyéthylène est un matériau durable, conçu pour une durée de vie d'au moins 50 ans. Il se distingue également par sa capacité de résistance à la corrosion et aux produits chimiques variés. La matière ne s'imprègne pas du fluide qu'elle contient, ce qui en fait un matériau privilégié par rapport aux matériaux traditionnels.
- Facile à installer : Le PEHD est un matériau très léger, pesant moins lourd que les matériaux alternatifs. Il est ainsi plus facile à manipuler, à transporter et surtout à installer. Les installations PEHD sont donc potentiellement moins coûteuses. Les tuyaux existent dans des diamètres variés, permettant de créer plus aisément des canalisations longues et sans interruption.

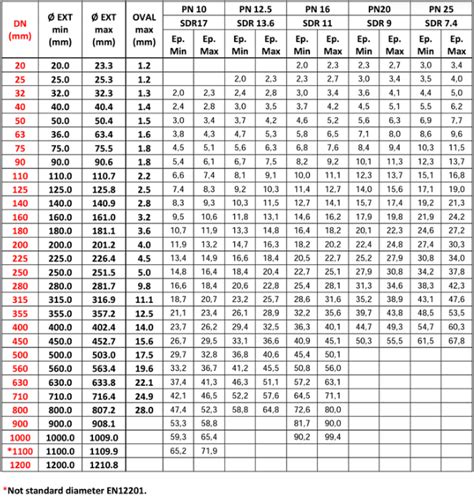

Les modèles de tubes PEHD disponibles sur le marché varient en fonction de leurs caractéristiques, notamment leur diamètre et leur longueur. Par exemple, on trouve des références comme le modèle 252051 avec un diamètre de 20 mm et une longueur de 50 m, dont le prix TTC est de 2,63 €. D'autres options incluent des longueurs de 100 m, comme le modèle 252052 (20 mm x 100 m) au même prix, ou des diamètres plus importants comme 32 mm (modèles 252053 et 252054) disponibles en longueurs de 50 m et 100 m, respectivement au prix de 4,48 €. Des diamètres de 40 mm (modèles 252055 et 252056) et 50 mm (modèle 252057) sont également proposés, avec des prix augmentant avec le diamètre et la longueur. Ces informations, bien que commerciales, illustrent la disponibilité et la variété des produits sur le marché, avec des indications de stock et des dates de retrait et de livraison.
Normes et Réglementation des Installations Gaz
La création de réseaux de tuyauteries de gaz ou de gaz naturel est soumise à différentes normes techniques et administratives. La raison principale de cet encadrement est la sécurité, le gaz étant un fluide hautement inflammable. Les installations sont réalisées en suivant un cahier des charges normatif strict pour éviter les fuites.
À titre d'exemple, un particulier souhaitant installer le gaz chez lui est contraint par plusieurs règles : les tuyaux de conduite de gaz ne peuvent pas traverser les égouts dans l'habitation, le réseau de gaz doit être distinct du réseau électrique et être très bien ventilé, et les accès aux robinets de gaz doivent être implantés entre 10 et 170 cm de hauteur et rester toujours accessibles.
Sur un chantier industriel, le principe est le même. Les chantiers suivent les normes européennes et françaises, telles que le CODETI et la DESP (Directive des Équipements Sous Pression). Par exemple, la norme NF EN 1500-1 stipule toutes les exigences à suivre pour les installations de gaz avec une pression de service supérieure à 0,5 bar, couvrant la conception, la mise en œuvre, le choix des matériaux et les essais.
Pour les tubes PEHD gaz, il est essentiel de prévoir une protection anti-UV pour les projets non-enterrés, en raison de la sensibilité de ce matériau aux rayons ultraviolets.
Matin Bonheur: info sécurité " la sécurité dans l'utilisation du gaz domestique "
Cas Particuliers et Installations de Puissance
Le dossier mentionne la création d'une alimentation en gaz (gaz naturel, biométhane) d'un bâtiment d'habitation collective, en particulier pour les Locaux de Production d'Énergie (LPE).
Pour les LPE dont la puissance utile totale est supérieure à 70 kW, des règles spécifiques s'appliquent, notamment concernant le passage de l'alimentation dans un parc de stationnement couvert. Deux solutions sont décrites :
- Le cheminement de la conduite est réalisé dans une gaine ventilée de degré coupe-feu 2h ou (R)EI 120.
- Le cheminement de la conduite est réalisé en tube d'acier assemblés par soudage et solidement supporté, avec le respect de 11 autres points réglementaires.

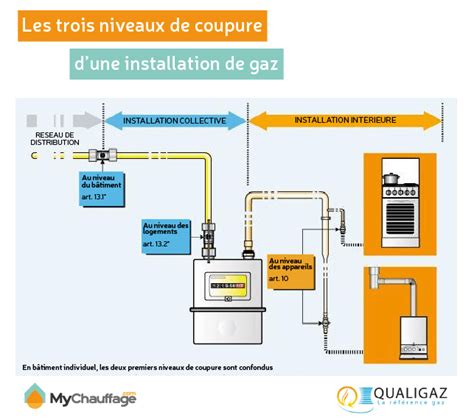

Lorsque le cheminement se fait dans une gaine ventilée, l'Organe de Coupure de Site (OCS) du LPE doit être placé à l'intérieur de celle-ci pour assurer la continuité du degré de résistance au feu de la gaine. Cet OCS doit être manœuvrable depuis l'extérieur, conformément à l'arrêté du 23/02/18 modifié, article 9.4 a.
L'article IG(10.3)-1.5 du Guide Général du CNPG « Installations de Gaz » renvoie vers le chapitre IG(10.1)-10.5 « Passage d’une conduite d’immeuble dans un parc de stationnement » pour les conditions de mise en œuvre possibles pour réaliser la canalisation gaz d'un LPE de plus de 70 KW.
La Fiche Cegibat n°15 traite de la conduite d'immeuble, et la Fiche Cegibat n°29 aborde l'implantation d'un LPE d'une puissance supérieure ou égale à 1 MW, présentant des prescriptions complémentaires pour les bâtiments d'habitation neufs ou existants.
Un point crucial concerne les certificats de conformité. L'article 22 de l'arrêté du 23 février 2018 modifié stipule que les certificats de conformité des installations, dont le distributeur n'a pas la garde, sont valides à condition d'être revêtus du visa d'un organisme habilité par le ministre chargé de la sécurité du gaz. Pour une ligne gaz alimentant un LPE > 70 KW, le certificat de conformité « modèle 3 » est requis pour le tronçon compris entre l'OCS et les Organes de Coupure d'Appareil (OCA) de chaque appareil gaz.
Les Enjeux des Installations de Gaz
Les enjeux des installations de gaz sont multiples, mais la sécurité reste le plus prédominant. Le gaz est un fluide hautement inflammable, et toute défaillance dans le réseau peut avoir des conséquences graves. C'est pourquoi le respect des normes et le choix des matériaux appropriés sont essentiels. Le PEHD, grâce à sa soudabilité, sa résistance et sa durabilité, contribue significativement à minimiser les risques de fuites et à assurer la longévité des installations.
Les documents associés à ces produits, comme les fiches produit, fournissent des informations détaillées sur leurs caractéristiques techniques et leurs applications. Par exemple, une fiche produit peut contenir des informations telles que :
- Référence produit : 252051
- Référence fournisseur : 18645
- Diamètre : 20 mm
- Longueur : 50 m
- Stock : Retrait le mardi 31 mars 2026, Livraison le mercredi 1 avril 2026
- Prix TTC : 2,63 €
- Prix HT : 2,19 €
Ces détails, bien que commerciaux, soulignent la disponibilité et la chaîne logistique associée à ces composants essentiels des infrastructures gazières. Les tubes PE 80 - Haute Densité, spécifiquement conçus pour les réseaux gaziers, représentent une avancée significative en termes de sécurité et de performance.
En résumé, le choix du PEHD pour les réseaux de gaz est justifié par sa robustesse, sa facilité d'installation et sa résistance aux agressions chimiques et à la corrosion. Associé au respect rigoureux des normes en vigueur, il garantit des installations gaz sécurisées et durables, répondant aux besoins énergétiques actuels et futurs. La mise en œuvre de ces systèmes requiert l'intervention de professionnels qualifiés, capables de maîtriser les techniques de soudure et de respecter l'ensemble des prescriptions réglementaires.
