La fabrication du verre, un processus industriel complexe et exigeant, repose intrinsèquement sur l'utilisation de matériaux capables de résister à des températures extrêmes et à des environnements chimiquement agressifs. Au cœur de cette industrie se trouvent les fours de fusion, les bains d'étain et les fours de recuit, trois équipements thermiques majeurs dont le fonctionnement stable et efficace est garanti par le support indispensable de divers matériaux réfractaires. Ces composants, loin d'être de simples garnitures, jouent un rôle critique dans le contrôle des processus, la qualité du produit final et la longévité des installations.
Le Processus de Fabrication du Verre et les Défis Thermiques
Le processus de création du verre plat, tel qu'utilisé par exemple dans les applications de vitrage, commence par le bain d'étain. Dans ce bain, le verre liquide, maintenu à une température élevée de 1050 à 1100 degrés Celsius, circule depuis un canal d'écoulement pour se répandre à la surface de l'étain liquide. C'est sur cette surface que le verre s'étale et est poli, acquérant ainsi son fini lisse et uniforme. Par des opérations de dessin mécanique et de commande de bord, une bande de verre de la largeur et de l'épaisseur désirées est formée. Par la suite, le verre traverse un four de recuit. La fonction primordiale de ce four est d'éliminer les contraintes résiduelles internes et les inhomogénéités optiques qui peuvent affecter le verre flottant. De plus, le recuit stabilise la structure interne du verre, garantissant sa durabilité et ses propriétés.
Chacune de ces étapes thermiques impose des contraintes considérables aux matériaux qui les composent. La fusion du verre nécessite des températures bien supérieures à 1000°C, tandis que le recuit, bien que se déroulant à des températures plus basses (supérieures à 700°C pour les verres réfractaires), exige une précision et une stabilité thermique exceptionnelles. Les matériaux réfractaires doivent non seulement supporter ces températures élevées sans se dégrader, mais aussi résister à l'attaque chimique des fondants, des gaz et des scories présents dans l'environnement du four.
Les Divers Types de Matériaux Réfractaires Utilisés dans l'Industrie du Verre
La sélection des matériaux réfractaires appropriés est cruciale pour optimiser la performance et la durabilité des équipements de production de verre. Différents types de briques réfractaires sont employés, chacun possédant des propriétés spécifiques adaptées à des zones et des conditions d'utilisation particulières.
1. Briques de Silice (SiO2)
Les briques de silice sont un pilier dans la construction des fours en verre, notamment pour les voûtes des chambres de fusion. Leur composant principal est le dioxyde de silicium (SiO2), dont la teneur doit dépasser 94%. Ces briques peuvent fonctionner à des températures maximales de 1600 à 1650 degrés Celsius. Une de leurs caractéristiques notables est leur bonne résistance à l'érosion par les scories acides. Cependant, elles présentent une résistance relativement faible à l'érosion par les matériaux alcalins volatils, ce qui limite leur usage dans certaines zones exposées à de telles conditions.
2. Briques d'Argile pour Fours en Verre
Les briques d'argile représentent une catégorie de réfractaires plus polyvalente. Leurs composants principaux sont l'oxyde d'aluminium (AL2O3) et le dioxyde de silicium (SiO2), avec des teneurs respectives variant entre 30% et 45% pour l'AL2O3, et 51% et 66% pour le SiO2. Leur température de fonctionnement maximale se situe entre 1350 et 1500 degrés Celsius. Considérées comme des matériaux réfractaires faiblement acides, elles se distinguent par une excellente réfractarité, une bonne stabilité thermique et une conductivité thermique relativement faible, ce qui contribue à l'efficacité énergétique du four.
3. Briques de Haute Alumine
Les briques de haute alumine, comme leur nom l'indique, sont caractérisées par une teneur en AL2O3 supérieure à 46%. Elles contiennent également du SiO2. Ces briques sont conçues pour opérer dans une plage de température maximale de 1500 à 1650 degrés Celsius. Leur principal avantage réside dans leur bonne résistance à la corrosion, leur permettant de supporter l'attaque des scories, qu'elles soient acides ou alcalines. Cette polyvalence les rend utiles dans des environnements où les deux types d'attaques chimiques sont présents.
4. Briques de Mullite
La mullite, un composé de formule 3Al2O3·2SiO2, est le composant principal des briques de mullite, atteignant une teneur d'environ 75%. Ces briques sont principalement composées de cristaux de mullite, d'où leur nom. Elles présentent une densité de 2,7 à 3,2 g/cm³, une porosité ouverte allant de 1% à 12%, et peuvent supporter des températures de service maximales de 1500 à 1700 degrés Celsius. Leur structure cristalline leur confère une excellente résistance à la déformation sous charge à haute température et une bonne stabilité thermique.

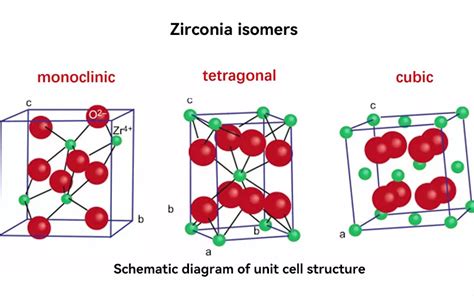

5. Briques de Zircone Corindo Fusionnée Électriquement
Les briques de zircone corindo fusionnées électriquement, également appelées briques en fer blanc, sont des réfractaires de haute performance. Elles sont classées en fonction de leur teneur en zirconium, généralement en trois grades : 33%, 36% et 41%. Dans l'industrie du verre, les briques de zircone corindo utilisées contiennent typiquement 50% à 70% d'AL2O3 et 20% à 40% de ZRO2. Ces briques possèdent une densité élevée, allant de 3,4 à 4,0 g/cm³, une faible porosité (1% à 10%), et peuvent opérer à des températures maximales d'environ 1700 degrés Celsius. Les variantes avec 41% de zirconium sont particulièrement employées pour la construction des coins des bassins, des trous de coulée et d'autres zones soumises à l'érosion la plus sévère par le liquide de verre.
6. Briques d'Alumine Fusionnée Électriquement
Les briques d'alumine fusionnée électriquement sont principalement constituées de corindon (AL2O3) sous forme de phase cristalline, avec une pureté de 92% à 94%. Elles affichent une densité de 2,9 à 3,05 g/cm³, une porosité apparente de 1% à 10%, et une température de service maximale d'environ 1700 degrés Celsius. Leur caractéristique la plus remarquable est leur excellente résistance à la corrosion par le verre, causant une contamination minimale du liquide de verre. Cela les rend idéales pour les zones en contact direct avec le verre en fusion.
7. Brique de Quartz et Brique de Quartz en Pierre
Les briques de quartz et de quartz en pierre sont fabriquées à partir de SiO2, avec une teneur excédant 99%. Elles ont une densité de 1,9 à 2 g/cm³, une réfractarité de 1650 degrés Celsius et une température de travail d'environ 1600 degrés Celsius. Elles sont particulièrement appréciées pour leur résistance à l'érosion acide.
8. Matériaux Réfractaires Alcalins
Les matériaux réfractaires alcalins englobent principalement les briques de magnésie, les briques d'aluminium-magnésie, les briques de magnésie-chrome et les briques de magnésie-olivine. Leur performance clé est leur résistance à l'érosion par les matériaux alcalins. Leur réfractarité est exceptionnellement élevée, se situant entre 1900 et 2000 degrés Celsius. Ces matériaux sont essentiels dans les zones où les conditions sont fortement alcalines.
9. Briques Isolantes pour les Fours en Verre
L'efficacité énergétique est une préoccupation majeure dans l'industrie du verre. Les fours de fusion ont une grande surface de dissipation thermique, ce qui peut entraîner une faible efficacité thermique globale. Pour pallier cela, une quantité significative de matériaux d'isolation est utilisée pour un confinement thermique complet. Les briques isolantes sont particulièrement importantes pour les murs des bassins, les fonds, les voûtes et les murs des chambres de stockage de chaleur, des sections de fusion et des sections de travail afin de minimiser les pertes de chaleur.
Ces briques isolantes se caractérisent par une porosité très élevée, les rendant très légères avec une densité ne dépassant pas 1,3 g/cm³. L'air, étant un mauvais conducteur de chaleur, emprisonné dans les pores de ces briques, confère un excellent effet isolant. Le coefficient de conductivité thermique de ces matériaux est 2 à 3 fois inférieur à celui des matériaux réfractaires courants. Par conséquent, plus la porosité est élevée, plus l'effet isolant est performant.
L'isolation thermique par l'extérieur : principes et avantages
Les Verres Réfractaires : Au-delà des Applications Industrielles
Le terme "verre réfractaire" peut également faire référence à des types de verre conçus pour résister à des températures élevées et à des chocs thermiques importants, souvent utilisés dans des applications spécifiques comme les vitres de poêles ou les articles de laboratoire.
Verre de Silice
Le verre de silice est l'un des verres les plus réfractaires connus. Il est obtenu par la fusion de quartz très pur à plus de 2000°C. Sa température de recuisson varie entre 1020°C et 1200°C, dépendant de la pureté du quartz et de la méthode de production. Ce type de verre possède une résistance exceptionnelle aux sauts de température et une transmission optique supérieure à celle des autres verres sur différentes longueurs d'onde. Cependant, son coût élevé et sa fabrication difficile limitent son utilisation à des applications spécialisées telles que les articles de laboratoire chimique, les lampes à vapeur de mercure et les miroirs pour télescopes.
Verre Vycor (96% Silice)
Le verre Vycor, commercialement connu, contient environ 96% de silice, avec de petites quantités d'anhydride borique et d'oxyde de sodium. Il offre des caractéristiques de résistance mécanique et de résistance aux chocs thermiques similaires au verre de silice pur, mais avec des températures de fusion et de recuisson plus basses, le rendant légèrement plus facile à travailler.
Verres Aluminosilicatés et Aluminés
Parmi les verres réfractaires, on trouve également les verres aluminosilicatés et les verres aluminés. Ces verres présentent une bonne résistance aux chocs thermiques, comparable à celle des verres borosilicatés, ce qui les rend adaptés à des applications nécessitant une bonne tenue thermique.

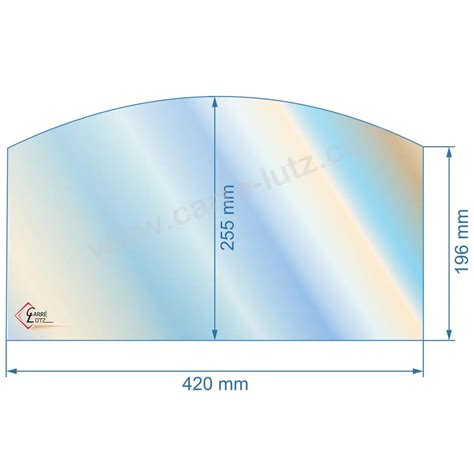

Vitres Réfractaires pour Poêles
Les vitres réfractaires utilisées dans les poêles, souvent fabriquées en vitrocéramique, sont conçues pour résister aux températures élevées générées par la combustion du bois. Des exemples spécifiques incluent les vitres de poêles de marques comme Franco Belge, Deville, et d'autres modèles de foyers, avec des références telles que 188733, 188801, et divers numéros de modèle associés à des gammes de poêles (Continental, Flamboyante, Megalithe, etc.). Ces vitres doivent supporter les cycles thermiques répétés sans se fissurer ni se déformer, assurant ainsi la sécurité et la fonctionnalité de l'appareil de chauffage.
En conclusion, la production de verre, qu'il s'agisse de verre plat pour la construction ou de verres spéciaux, dépend d'une ingénierie des matériaux sophistiquée. Les matériaux réfractaires, par leur capacité à supporter des conditions extrêmes, sont les fondations sur lesquelles repose cette industrie vitale. La sélection judicieuse de ces matériaux, en tenant compte de leurs propriétés chimiques et thermiques spécifiques, est essentielle pour garantir l'efficacité, la sécurité et la qualité des produits verriers.
