La mise en place de canalisations sous une chape ou dans un ravoirage est une étape cruciale dans la construction et la rénovation, impliquant des normes strictes pour garantir la sécurité, la durabilité et la fonctionnalité des installations. Cette pratique, bien que courante, soulève de nombreuses questions quant à la responsabilité en cas de problème, aux techniques d'installation appropriées et au respect des réglementations en vigueur. Il est essentiel de comprendre les principes qui régissent ces travaux pour éviter des désordres coûteux et potentiellement dangereux.
La Position Stratégique des Canalisations
Dans une maison individuelle, les canalisations peuvent être positionnées de diverses manières. Elles peuvent se trouver sous le dallage, c'est-à-dire reposant directement sur le sol préparé, ou être incorporées dans l'épaisseur même du dallage. Pour les bâtiments collectifs, tertiaires ou industriels, la nature du dallage dicte plus précisément l'emplacement des tuyauteries.
Dans le cas d'un dallage armé, les canalisations d'eau froide ont une certaine flexibilité : elles peuvent être placées soit à l'intérieur, soit en dessous du dallage. Cependant, pour les canalisations d'eau chaude, la règle est plus restrictive : elles ne peuvent être qu'incorporées dans le dallage. Cette distinction est primordiale pour la gestion des déperditions thermiques et la prévention des risques de dilatation excessive.

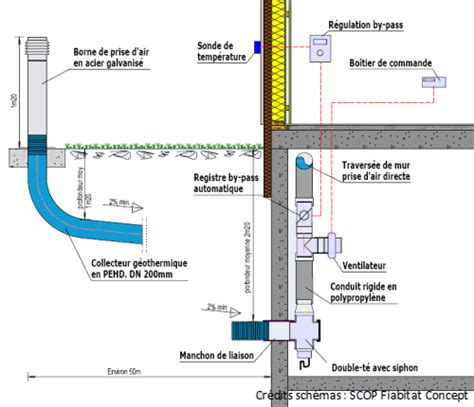

Principes Fondamentaux pour les Canalisations Enterrées
Lorsque les canalisations d'eau froide sont enterrées, des règles précises doivent être suivies pour assurer leur protection et leur bon fonctionnement. Elles doivent impérativement être disposées sur un lit de pose adéquat, sans nécessiter de fourreau protecteur dans ce cas spécifique. Le fond de la fouille doit être préparé avec soin : il est dressé ou corrigé à l'aide de matériaux fins et homogènes, tels que de la terre épierrée ou du sable. Ces matériaux sont ensuite damés de manière à ce que les tuyauteries reposent uniformément sur toute leur longueur, évitant ainsi les points de contrainte qui pourraient entraîner une usure prématurée ou une rupture.
Le remblayage de la fouille suit une procédure en deux étapes. Dans un premier temps, il est exécuté avec des matériaux fins et homogènes (terre épierrée, sable) jusqu'à atteindre une hauteur de 0,20 mètre au-dessus de la tuyauterie. Cette couche initiale assure un soutien doux et uniforme. Au-delà de ce premier niveau, le remblayage est effectué avec du tout-venant, mis en œuvre par couches successives et damées. Cette méthode permet de consolider la structure et de répartir les charges.
L'Interdiction de l'Enrobage Direct dans le Mortier de Pose
Une règle fondamentale, souvent source de confusion, concerne l'enrobage des tuyaux dans le mortier de pose utilisé pour les carrelages dits "scellés". Cette pratique est strictement interdite. La raison principale est le risque élevé d'endommager la canalisation lors d'une intervention ultérieure sur le revêtement de sol. Si, par exemple, une réparation ou un remplacement du carrelage est nécessaire, le fait que le tuyau soit noyé dans le mortier rendrait l'accès à celui-ci extrêmement difficile, voire impossible, sans causer des dégâts collatéraux importants.
À la place, le tuyau doit impérativement être inclus dans un ravoirage adapté. Le ravoirage est une couche de mortier ou de béton maigre qui sert à niveler une surface, à enrober des canalisations ou des gaines, et à créer une base plane pour la pose du revêtement final. Cette approche garantit que la canalisation est protégée tout en restant accessible pour d'éventuelles interventions futures sur le revêtement de sol, sans affecter directement le tuyau lui-même.
Ces règles d'incorporation des canalisations sont indépendantes du type de fluide transporté, qu'il s'agisse d'eau ou de gaz. Cependant, pour les conduites de gaz, des normes spécifiques s'ajoutent.
Les Spécificités des Canalisations de Gaz
Les parcours des conduites de gaz doivent impérativement être conformes aux normes en vigueur, notamment la norme NF P 45-204 (DTU 61.1). Ces normes visent à garantir la sécurité des installations face aux risques d'incendie, d'explosion et d'intoxication.
Une règle particulièrement importante est l'interdiction pour le gaz de passer au-dessus d'un vide sanitaire. Cette disposition vise à éviter tout risque d'accumulation de gaz en cas de fuite, ce qui pourrait créer une atmosphère explosive dans cet espace confiné.
De manière générale, l'incorporation des canalisations de gaz dans les éléments de construction est possible, mais avec des précautions. Le parcours doit être simple, sans contact avec d'autres tuyauteries ou des canalisations électriques. L'épaisseur minimale d'enrobage des canalisations dans le béton est fixée à 20 millimètres.
L'enrobage des canalisations de gaz dans un mortier de pose de carrelages scellés ou dans des chapes à base de liants hydrauliques destinées à recevoir un carrelage collé ou un revêtement souple est formellement interdit. Cela renforce l'idée que le gaz nécessite une protection et une accessibilité spécifiques.
La réglementation concernant les canalisations de gaz incorporées dans les éléments de construction, notamment dans les vides d'éléments creux (blocs creux, briques creuses, hourdis), exige qu'une canalisation de gaz soit placée dans un fourreau étanche et continu. Ce fourreau doit déboucher à l'une au moins de ses extrémités dans des volumes ventilés ou aérés.
Il est également interdit de faire passer une canalisation de gaz dans une gaine technique commune avec des colonnes électriques. Cette séparation est une mesure de sécurité essentielle pour prévenir les risques électriques et les fuites de gaz simultanées.
L'Accessibilité des Assemblages et des Raccords
Lorsque les tuyaux sont inaccessibles, c'est-à-dire noyés dans l'épaisseur d'une dalle, d'une chape ou d'un ravoirage, les modes d'assemblage autorisés sont très limités. Pour les matériaux métalliques, seule la soudure est permise. Pour les matériaux plastiques, le collage est la seule option valide. Ces techniques garantissent une étanchéité maximale et une durabilité à long terme, réduisant ainsi le risque de fuites dans des zones difficiles d'accès.
Les raccords mécaniques, qui sont généralement plus faciles à installer mais potentiellement moins fiables sur le long terme dans des conditions difficiles, doivent demeurer accessibles. Il existe cependant une exception notable : le siphon de sol des douches à l'italienne, dont l'accessibilité est régie par la norme NF DTU 60.1. Cette exception permet une maintenance plus aisée dans un élément sanitaire sujet à des contraintes spécifiques.
Les Traversées Verticales et les Fourreaux

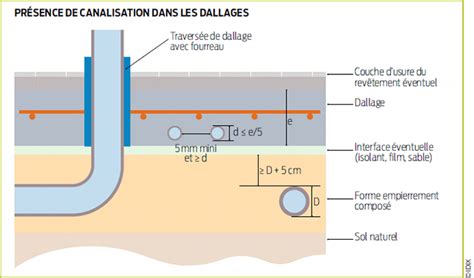

Les traversées verticales de dallages ou de planchers par des canalisations sont autorisées, mais elles nécessitent l'utilisation de fourreaux. Ces fourreaux, qui sont des tubes protecteurs, doivent être mis en œuvre avant l'exécution de la chape ou de la dalle flottante. Leur rôle est de protéger les canalisations des contraintes mécaniques exercées par le béton lors de sa prise et de son séchage, et de permettre un éventuel remplacement des tuyaux sans avoir à démolir la structure.
Le fourreau doit avoir un diamètre intérieur légèrement supérieur au diamètre extérieur de la canalisation qu'il protège, généralement environ 2 mm de plus. Cette marge permet une certaine liberté de mouvement et facilite l'installation.
Le Cas Spécifique des Chapes et Ravierages : Une Source de Débats
La question de l'obligation ou non d'une chape de ravoirage, et de son épaisseur, est un point de friction fréquent sur les chantiers, comme en témoigne l'expérience d'un particulier confronté à une épaisseur insuffisante sous sa dalle.
Le DTU 52.1, dans son article 5.3.2 relatif au ravoirage, stipule clairement qu'une canalisation (ou un fourreau horizontal) située au-dessus du support ne doit pas être noyée dans le mortier de pose du revêtement. Il est donc nécessaire, dans ce cas, d'exécuter un ravoirage supplémentaire pour obtenir un nouveau support plan. La génératrice supérieure de la canalisation (ou du fourreau) du plus grand diamètre incorporé doit alors tangente le nu du ravoirage.
Cependant, la notion d'épaisseur minimale pour un ravoirage capable d'enrober des tuyaux PER, surtout s'ils sont gainés, est sujette à interprétation et à débat. Si l'on considère un tuyau PER de 16/20 gainé, l'ensemble peut atteindre environ 25 mm. Une chape de 2,5 cm de hauteur au-dessus de cette gaine, suivie de 1 cm pour le carrelage, peut sembler possible sur le papier. Pourtant, une chape de seulement 2,5 cm est souvent considérée comme irréalisable et trop fragile pour assurer une bonne pose du carrelage, notamment si elle n'est pas désolidarisée.
La norme impose une épaisseur minimale pour la chape de pose, qui est généralement de 4 cm sans pouvoir être inférieure à 3 cm. En pose désolidarisée, cette épaisseur minimale monte à 5 cm, sans pouvoir être inférieure à 4 cm. Si la dalle béton est bien de niveau, et qu'il n'y a pas d'autres alternatives, certains peuvent être tentés de faire avec une épaisseur réduite. Cependant, si le travail est réalisé par des professionnels, le respect des DTU est une obligation. En cas de problème ultérieur, comme un carrelage qui fend, un expert se référera aux normes, et si le professionnel ne les a pas respectées, il sera tenu pour responsable.

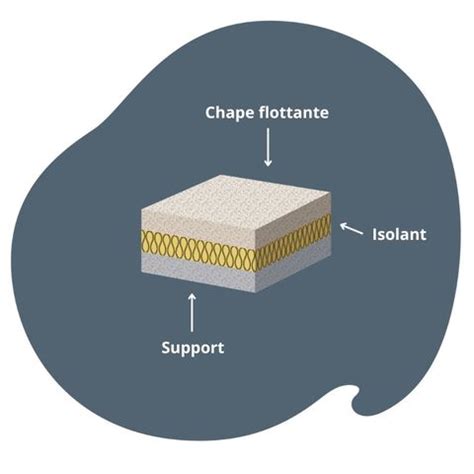

Il est important de distinguer une chape d'un ravoirage. Le ravoirage sert à égaliser la surface et à enrober les canalisations, tandis que la chape de pose, sur laquelle le revêtement final est appliqué, doit répondre à des exigences de résistance et de planéité spécifiques.
Le Cas Particulier des Planchers Chauffants
Il est crucial de noter que les règles concernant l'incorporation des canalisations dans une chape diffèrent lorsqu'il s'agit d'un plancher chauffant. Dans ce cas précis, le passage des réseaux (qu'il s'agisse de chauffage ou de câbles électriques) dans la chape est non seulement autorisé, mais souvent nécessaire. Les DTU et les règles professionnelles spécifiques aux planchers chauffants définissent les épaisseurs, les matériaux et les techniques d'installation appropriés pour garantir l'efficacité et la sécurité de ces systèmes.
La Responsabilité en Cas de Problème : Une Question Complexe
La question de la responsabilité en cas de défaut ou de fuite des canalisations noyées sous une chape ou un ravoirage est complexe. Elle dépend de plusieurs facteurs :
- La nature du défaut : S'agit-il d'un défaut de conception, d'un défaut de matériau, ou d'une malfaçon lors de la pose ?
- Le respect des normes : Les règles définies par les DTU et autres normes ont-elles été scrupuleusement suivies ?
- La qualification des intervenants : Les travaux ont-ils été réalisés par des professionnels qualifiés ?
- La documentation du chantier : Des photos et un plan de recollement ont-ils été réalisés et conservés ?
En cas de problème, l'expert missionné examinera attentivement la mise en œuvre. Si les DTU n'ont pas été respectés, le professionnel sera généralement tenu pour responsable. L'absence de respect des règles de l'art peut entraîner des recours juridiques.
Il est donc fortement recommandé de conserver toute la documentation relative au chantier, y compris les devis, les factures, les plans et les photos des différentes étapes de construction. Ces éléments peuvent s'avérer cruciaux en cas de litige.
L'Importance Cruciale des Photos et Plans de Recolement
L'une des erreurs les plus fréquentes sur les chantiers est l'absence de réflexion sur les couches qui composent le sol et l'emplacement exact des réseaux. Pour pallier ce manque, la réalisation de photos et d'un plan de recollement avant le coulage de la dalle ou de la chape est un investissement minime qui peut éviter des problèmes majeurs à l'avenir.

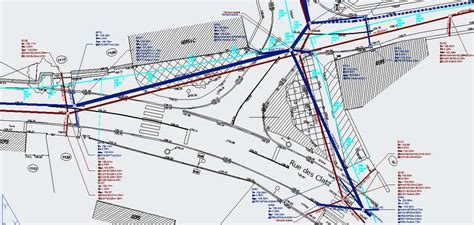

Un plan de recollement, également appelé plan d'état des lieux, est un document graphique qui représente l'état exact des réseaux enterrés ou encastrés une fois les travaux terminés. Il permet de localiser précisément les canalisations, les gaines, les câbles, etc., ce qui est indispensable en cas de travaux ultérieurs, de réparations ou de dépannages.
Ce document est essentiel pour "le futur vous" qui devra intervenir sur l'installation. Il garantit que ce qui est invisible aujourd'hui le sera de manière intelligente et documentée, facilitant toute intervention future et évitant de piocher au hasard dans le béton.
Les Matériaux de Synthèse et le NF DTU 60.1
Le NF DTU 60.1, qui traite de la plomberie sanitaire pour bâtiments, a été mis à jour pour reconnaître la traditionnalité des canalisations en matériaux de synthèse tels que le PE-X (polyéthylène réticulé), le PB (polybutène) et les multicouches. Ces matériaux, de plus en plus utilisés pour leur flexibilité et leur facilité de mise en œuvre, sont désormais encadrés par des normes précises.
La partie 1-1-1 du NF DTU 60.1 spécifie les règles de mise en œuvre des canalisations d'alimentation en eau froide et chaude sanitaire. Elle couvre notamment :
- L'alimentation des appareils sanitaires et des équipements de production d'eau chaude sanitaire.
- Le raccordement des canalisations d'eau froide sanitaire.
- Les jonctions entre bâtiments.
- L'alimentation des réseaux extérieurs d'arrosage ou de puisage.
Ces spécifications sont applicables dans toutes les zones climatiques françaises. Il est important de noter que cette partie du DTU ne vise pas les travaux de réparation, les canalisations d'alimentation ventilées à l'air libre, ni les réseaux d'eau à usage spécifique (chauffage, climatisation, irrigation, incendie, adduction d'eau).
Pour les canalisations en PE-X, PB ou multicouches, un fourreau est obligatoire dès lors que la température de l'eau est susceptible de dépasser 60°C. Cette mesure vise à protéger les tuyaux de la chaleur excessive et à prévenir leur dégradation prématurée.
La conception des réseaux doit viser à les rendre aussi courts que possible, assurer une alimentation continue et permettre un accès aisé pour la vidange, le rinçage et la désinfection. Tout élément mis en œuvre sur les canalisations doit pouvoir être retiré sans avoir à déposer les tuyaux eux-mêmes.
Concernant la mise en œuvre en incorporation dans les éléments du gros œuvre, comme une dalle pleine, les éléments incorporés (canalisation, gaine ou fourreau) doivent respecter plusieurs règles :
- Être situés entre les nappes d'armature des deux faces de la dalle (si existantes).
- Permettre un enrobage de béton au moins égal au diamètre de la plus grosse gaine, avec un minimum de 5 cm.
- Être séparés horizontalement d'au moins un diamètre de gaine, avec un minimum de 5 cm.
- Permettre un bétonnage correct au droit des croisements ou lors d'empilages localisés.
Pour les canalisations enterrées, des dispositions spécifiques s'appliquent : elles ne doivent pas être situées dans des zones soumises à des charges et surcharges extérieures importantes. Elles doivent reposer sur le sol sur toute leur longueur et recevoir un remblayage homogène jusqu'à 20 cm au-dessus des tuyaux. De plus, un grillage avertisseur doit être disposé environ 20 cm au-dessus des canalisations pour signaler leur présence en cas de travaux de terrassement futurs.
Conseils pour le drainage d'une habitation
En résumé, la mise en œuvre de tuyauteries sous chape ou ravoirage est un domaine réglementé qui exige une compréhension approfondie des normes, des techniques d'installation et des responsabilités de chacun. Le respect de ces règles est la garantie d'une installation sûre, durable et conforme, évitant ainsi de coûteux désagréments futurs. L'anticipation, la documentation et le recours à des professionnels compétents sont les clés d'un chantier réussi.
