La conception de systèmes de tuyauterie et de câblage complexes dans SOLIDWORKS peut être une tâche ardue. Le module de routage de SOLIDWORKS offre un ensemble puissant d'outils conçus pour simplifier ce processus, de la création initiale à la documentation finale. Ce tutoriel explore en profondeur les fonctionnalités de routage, couvrant à la fois la tuyauterie et le câblage électrique, en s'appuyant sur les données fournies pour offrir une compréhension exhaustive.
Activation et Exploration des Outils de Routage

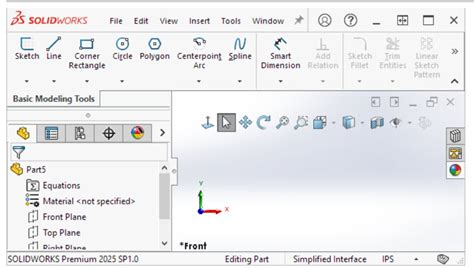

Avant de plonger dans la création de routages, il est essentiel d'activer le complément de routage. Pour ce faire, accédez à Outils > Suppléments et cochez la case pour SOLIDWORKS Routage dans la section Actif. Une fois activé, vous découvrirez les menus dédiés à la Tuyauterie, aux Tubes et à l'Électrique dans l'interface SOLIDWORKS.
La Bibliothèque de conception SOLIDWORKS, située dans le Volet des tâches SOLIDWORKS, est votre ressource principale pour les composants de routage. Développez le dossier Bibliothèque de conception pour trouver le sous-dossier Routage. Si ce dossier n'apparaît pas, vous pouvez le configurer en allant dans Outils > Options > Options du système > Emplacements des fichiers > Routage et en cliquant sur le bouton Ajouter.
La compréhension des sous-assemblages de routage est fondamentale. Chaque routage créé génère un sous-assemblage dédié dans l'Arbre des fonctionnalités, organisant et stockant tous les composants associés à ce routage spécifique. Cela permet une gestion claire et une modification aisée des systèmes complexes.
Création de Routages de Tuyauterie
La création de systèmes de tuyauterie peut être abordée de plusieurs manières, allant de la génération automatique à la modélisation manuelle basée sur des esquisses 3D.
Routage Automatique et Guidé
L'une des méthodes les plus efficaces pour générer des routages est d'utiliser la fonction Routage automatique. Cet outil peut automatiquement créer des tracés de tuyauterie entre les connexions spécifiées, en offrant souvent plusieurs solutions possibles. Vous avez la possibilité de spécifier si le routage doit contourner la géométrie du modèle ou traverser la géométrie de référence. Pour démarrer un routage automatique, vous pouvez faire glisser et déposer des bords tombés ou des composants avec des points de raccordement dans l'assemblage.
Une autre approche consiste à utiliser le mode de routage Guides. Ce mode permet de créer la géométrie d'un routage en se basant sur des guides prédéfinis ou des attaches existantes dans l'assemblage. Vous pouvez également guider un routage en utilisant les attaches qui existent déjà dans un assemblage, et ajouter de nouvelles attaches à partir de la Bibliothèque de conception lors de la création d'un nouveau routage. Les raccourcis clavier sont particulièrement utiles pour positionner et orienter ces attaches avec précision.
La création de routages orthogonaux entre des fonctions est également possible, simplifiant la conception de systèmes avec des alignements spécifiques.
Modélisation Manuelle avec Esquisses 3D
Lorsque le routage automatique n'est pas optimal, la création manuelle basée sur une esquisse 3D devient la méthode privilégiée. Commencez par créer une esquisse 3D en utilisant des outils comme Ligne, Coudes et la commande Fusionner. Les guides angulaires peuvent être utilisés pour définir des orientations spécifiques. Une fois l'esquisse 3D créée, vous pouvez l'utiliser pour générer manuellement le routage de tuyauterie. Cette approche offre un contrôle maximal sur la géométrie du routage.
Le routage peut également être créé relativement à une surface existante, offrant une flexibilité accrue dans la définition de la trajectoire. Il est également possible d'ajouter des gaines aux tuyaux, une fonctionnalité utile pour la protection ou l'isolation.
Modification de Routages Existants
SOLIDWORKS offre des outils robustes pour modifier des routages existants. Vous pouvez apporter des modifications à la géométrie de routage à l'aide d'esquisses 3D, permettant d'ajuster, de supprimer ou d'ajouter des éléments d'esquisse.
- Suppression et Ajustement : Des routages peuvent être modifiés en supprimant des sections d'esquisse ou en ajustant leur forme.
- Ajout de Géométrie : De nouveaux éléments peuvent être ajoutés à l'esquisse pour modifier la trajectoire ou la forme du routage.
- Modification des Raccords : Les raccords existants peuvent être supprimés et remplacés par de nouveaux raccords, ou des raccords en ligne peuvent être ajoutés aux routages existants. L'outil
Fractionner le routageest particulièrement utile pour ajouter des points de jonction à des routages existants, permettant de créer la géométrie 3D nécessaire pour orienter un raccord en ligne. - Utilisation de la Commande
Réparer le routage: Cette commande, ainsi que l'optionRe-router la spline, sont essentielles pour corriger les erreurs éventuelles et assurer l'intégrité du routage.
Gestion des Composants et Raccords
La création et la gestion des raccords sont facilitées par l'Assistant pour les composants de routage. Cet outil permet de créer des couplages de tuyauterie et des raccords personnalisés. Vous pouvez sélectionner et créer des bouts de type C et de type R, et utiliser la table de paramétrage pour configurer ces raccords. Les raccords créés peuvent être enregistrés dans la Bibliothèque de conception pour une réutilisation future.
L'insertion d'un té de réduction de sortie dans une route existante est facilitée par l'orientation à l'aide de raccourcis clavier et d'un trièdre. De même, l'ajout de raccords en ligne aux routages existants peut être effectué rapidement en utilisant les raccourcis clavier et le trièdre pour un positionnement et une orientation précis.
Pour les tubes flexibles, des routages peuvent être créés entre des composants existants d'un assemblage. Ces routages peuvent ensuite être modifiés pour accueillir des attaches de tubes et des enveloppes cylindriques.
Importation de Données P&ID
SOLIDWORKS permet d'importer des fichiers de données de diagramme de tuyauterie et instrumentation (P&ID) au format texte. Ces fichiers décrivent les routages, lignes, descriptions et connexions d'un système de tuyauterie. L'importation de ces données permet de créer des équipements et des routages directement à partir du fichier. Comprendre le format et le contenu de base d'un fichier P&ID est donc crucial pour exploiter pleinement cette fonctionnalité. L'insertion d'un équipement à partir d'un fichier P&ID importé simplifie grandement le processus de modélisation initiale.
SOLIDWORKS Routing: The P&ID to 3D Game Changer
Routage Électrique
Le routage électrique dans SOLIDWORKS partage de nombreux principes avec le routage de tuyauterie, mais avec des considérations spécifiques aux fils et aux câbles.
Création de Routages Électriques
Le processus de démarrage d'un routage électrique implique généralement de faire glisser et déposer des composants de routage électrique dans un assemblage. La commande Commencer en glissant/déposant permet d'élaborer un routage de fil de manière intuitive. Le mode de routage Routage automatique peut ensuite être utilisé pour connecter des composants ou pour créer un routage entre les extrémités des segments d'accroche.
La ligne de construction du conduit définit le routage du conduit électrique. Il est important de noter que les composants de routage électrique nécessitent des composants hybrides contenant des points de raccordement.
Modification et Gestion des Fils
La commande Editer les fils permet d'ajouter des attributs électriques aux routages, tels que le calibre, la tension et la couleur. Le Gestionnaire de styles de fils de SOLIDWORKS Electrical garantit que ces informations sont automatiquement incluses lors du dessin des fils. Ce gestionnaire peut également contenir des styles incluant des informations spécifiques au P&ID, comme la section ou l'horaire. Les étiquettes des tuyaux sont alors créées automatiquement en fonction des formules définies dans le style, éliminant ainsi une tâche fastidieuse et sujette aux erreurs. Le Gestionnaire de styles de câblage peut stocker des styles pour les applications de tuyauterie, hydrauliques et pneumatiques, incluant des informations sur la taille et le matériau.
Connexion de Composants Électriques
Pour connecter des composants existants, vous pouvez utiliser des tubes orthogonaux et des raccords standard provenant de la bibliothèque. La fonction Routage automatique peut être utilisée pour générer automatiquement ces routages, et des raccords standard peuvent être ajoutés aux assemblages.
Personnalisation et Bibliothèque de Conception
SOLIDWORKS offre des options avancées de personnalisation pour les environnements de routage.
Modèles d'Assemblage de Routage Personnalisés
Il est possible de créer, modifier et enregistrer des modèles d'assemblage de routage personnalisés à l'aide d'un modèle existant. En spécifiant différentes normes d'habillage, unités et autres propriétés de document comme valeurs par défaut, vous pouvez garantir la cohérence lors de la création de nouveaux routages. L'utilisation de Routing Library Manager permet de créer et d'utiliser un modèle personnalisé de spécification du routage. Vous pouvez y spécifier la taille et la planification des segments de tuyaux, et sélectionner des tuyaux et des coudes dans la base de données de tuyaux et tubes.
Création de Bibliothèques de Composants
L'Assistant Bibliothèque de composants et l'Assistant Bibliothèque de câbles/fils permettent de créer des bibliothèques personnalisées de composants et de câbles/fils. Ces bibliothèques peuvent ensuite être utilisées avec l'Assistant pour la liste des tronçons afin de générer des listes de tronçons.
Gestion des Attaches
Les attaches jouent un rôle crucial dans le guidage des routages. Vous pouvez créer des routages en utilisant des attaches existantes et ajouter de nouvelles attaches lors de la création d'un nouveau routage. Les raccourcis clavier sont utiles pour positionner et orienter les attaches avec précision.
Documentation et Mise en Plan
La génération de documentation précise à partir des modèles de routage est une étape essentielle.
Mise à Plat du Routage et Habillage
La fonction de mise à plat du routage et d'habillage crée des mises en plan de routage 2D à partir d'assemblages de routage 3D. Il existe deux méthodes principales : l'annotation et la fabrication. Le style de fabrication est particulièrement pertinent pour la production. Les routages de câblage aplatis peuvent être ajustés en termes de courbure et d'orientation.
L'outil Mise à plat du routage permet de créer le routage aplati et la mise en plan correspondante. Il est important de faire la distinction entre le style d'annotation et les mises en plan de style de fabrication. Un routage d'annotation aplati peut être créé pour être utilisé dans une mise en plan 2D.
Création de Mises en Plan de Tuyauterie

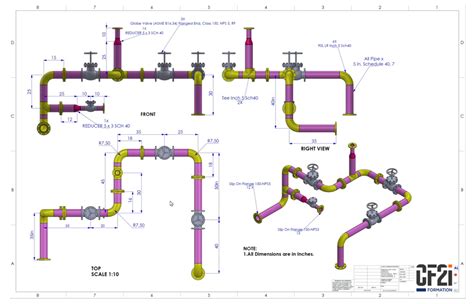

Des mises en plan de tuyauterie peuvent être créées à l'aide des outils de mise en plan standard et des outils spécifiques à la tuyauterie. Celles-ci incluent des vues orthographiques, des nomenclatures, des vues détaillées et des annotations. L'ajout d'annotations et de cotes aux mises en plan est une pratique courante.
Tableaux et Rapports
Différents tableaux affichant des informations relatives au routage peuvent être insérés et édités. Cela inclut la nomenclature électrique, la liste de pièces soudées, la table de connecteurs et les bulles automatiques. Les arbres des documents et des composants peuvent être organisés par livre et par emplacement pour une meilleure clarté.
SOLIDWORKS Electrical utilise des modèles de rapport personnalisables pour générer automatiquement des rapports à partir des données extraites des schémas. La liste partagée des composants électriques et mécaniques produit une nomenclature unifiée, qui peut être triée ou filtrée par application. L'élimination de la tâche manuelle de combinaison ou de création de nomenclatures réduit considérablement les risques d'erreur et le temps consacré aux modifications de conception, entraînant des économies de coûts et une mise sur le marché plus rapide. Les rapports peuvent être filtrés par type de composant ou par livre.
Listes des Tronçons (Wiring Harness)
Une Liste des tronçons est une feuille de calcul Excel qui détaille les données de connexion électrique pour chaque fil routé dans un assemblage, ainsi que les composants auxquels les fils se connectent (connecteurs, borniers, cosses à anneau). Elle permet d'importer des données de connexion et de composants dans un sous-assemblage de routage.
Cas Spécifiques : Tuyaux en Y et Réducteurs
La modélisation de configurations spécifiques comme les tuyaux en Y et l'intégration de réducteurs nécessite une approche réfléchie.
Modélisation de Tuyaux en Y
La création d'un tuyau en Y peut être réalisée de plusieurs manières. Une méthode implique de créer trois tours, chacun tournant autour d'un axe central défini. Cependant, cette approche peut parfois entraîner des coupes et des décalages indésirables. L'utilisation de la fonction Sweeps (balayages) permet d'utiliser un croquis plus simple. Une autre solution consiste à modifier le diamètre d'un des balayages précédemment créés.
Lors de la fabrication d'un tuyau en Y avec un réducteur, il est important de considérer la méthode de fabrication, qu'il s'agisse d'un tube en PVC moulé ou extrudé. Si vous disposez de SOLIDWORKS Premium, vous avez accès à une bibliothèque de routage où vous pouvez trouver des réducteurs dans le dossier des réducteurs.
Utilisation de la Révolution et des Assistants
Pour certaines parties de la modélisation, comme la création d'un réducteur, la fonction de Révolution peut être utilisée. L'Assistant pour les composants de routage est également un outil précieux pour créer des raccords et des couplages de tuyauterie.
Conclusion Préliminaire
La puissance du module de routage de SOLIDWORKS réside dans son intégration transparente des fonctionnalités de conception, de modification et de documentation. Que vous travailliez sur des systèmes de tuyauterie complexes, des faisceaux de câbles électriques ou des combinaisons des deux, les outils disponibles permettent une efficacité accrue et une réduction des erreurs. La capacité à importer des données P&ID, à personnaliser les bibliothèques et à générer des mises en plan détaillées fait de SOLIDWORKS un outil indispensable pour les ingénieurs et les concepteurs. La polyvalence du logiciel permet de rassembler toutes vos conceptions schématiques dans un seul environnement, offrant d'importantes possibilités de gain de temps, de réduction des coûts et d'amélioration de la qualité de vos conceptions et de votre documentation.
