Lorsqu'il s'agit de rénover ou d'améliorer l'aspect d'une façade, l'utilisation d'un enduit est souvent une solution pratique et esthétique. Cependant, la longévité et la résistance de cet enduit dépendent de fondations structurelles souvent invisibles mais cruciales. Parmi ces éléments, la trame et le linteau jouent des rôles distincts mais complémentaires dans la garantie de la durabilité et de la qualité de l'ouvrage. Cet article explore en détail la nature, la fonction, le choix et la pose de ces composants essentiels, en abordant les spécificités des murs anciens comme des constructions plus récentes.
La Trame et l'Armature : Renforts pour l'Enduit

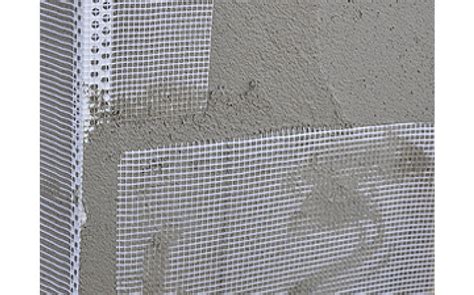

Une trame pour enduit de façade est un treillis, généralement en fibre de verre ou en plastique, qui est fixé sur le mur à l'aide de colles ou de fixations mécaniques. Son rôle principal est de servir d'armature au sein de l'enduit, lui conférant une résistance accrue aux contraintes mécaniques et aux variations thermiques. Il existe plusieurs types de trames disponibles sur le marché, qui se différencient principalement par leur épaisseur et leur résistance, des caractéristiques à adapter en fonction de la nature de l'enduit et des conditions environnementales. L'utilisation d'une trame pour enduit de façade est essentielle pour garantir la durabilité de l'enduit et pour éviter qu'il ne se fissure ou ne se détache au fil du temps. Elle agit comme un réseau de soutien qui répartit les tensions uniformément, empêchant ainsi la propagation des fissures.
Parallèlement, une armature pour enduit de façade peut être constituée d'un treillis métallique, fixé sur le mur à l'aide de tiges d'ancrage. L'utilisation d'une armature métallique est particulièrement utile lorsque le mur est en mauvais état, présente des désordres structurels notables, ou lorsqu'il est soumis à des conditions météorologiques extrêmes, telles que de fortes expositions au vent ou à des chocs thermiques importants. L'armature métallique offre une résistance mécanique supérieure à celle des trames en fibre de verre, la rendant indispensable pour les travaux de rénovation sur des maçonneries fragilisées.
Il est important de bien choisir sa trame et son armature pour enduit de façade afin de garantir la qualité et la durabilité de l'enduit. Ce choix dépendra de plusieurs facteurs :
- Le type de mur : selon le type de mur (brique, parpaing, pierre, béton, etc.), il peut être nécessaire d'utiliser une trame ou une armature spécifique. Par exemple, sur des supports plus souples ou présentant des irrégularités, une trame plus résistante ou une armature métallique peut être requise.
- Le type de trame ou d'armature : comme mentionné, il existe plusieurs types de trames et d'armatures disponibles sur le marché, qui se différencient par leur épaisseur, leur résistance à la traction, leur élasticité et leur résistance aux alcalis. Le choix doit être en adéquation avec le type d'enduit appliqué et les contraintes attendues.
La pose d'une trame et d'une armature pour enduit de façade nécessite une certaine expertise et peut être assez complexe, surtout si l'on vise une finition parfaite et une intégration durable. Les étapes clés incluent :
- Préparer le mur : avant de poser la trame et l'armature, il est important de préparer le mur en le nettoyant en profondeur, en éliminant toute trace de saleté, de poussière, de graisses ou de revêtements anciens non adhérents. Il faut également réparer les éventuelles fissures, les nids de moineaux ou autres imperfections pour assurer une surface aussi plane et saine que possible.
- Poser la trame : une fois le mur préparé, la trame peut être posée. Elle est généralement appliquée sur une première couche d'enduit frais, appelée "pont d'accrochage" ou "couche de fond", puis intégrée par lissage. Alternativement, elle peut être fixée à l'aide de colles spécifiques ou, dans certains cas, de fixations mécaniques, avant l'application de l'enduit. La trame doit être tendue uniformément, sans plis ni déformations, et les lés doivent se chevaucher d'au moins 10 cm pour assurer une continuité structurelle.
- Poser l'armature : si une armature métallique est utilisée, elle est généralement posée avant la trame d'enduit, fixée solidement au support. Dans le cas d'une combinaison trame/armature, l'armature métallique est souvent intégrée dans la première couche d'enduit, suivie par la pose de la trame en fibre de verre sur cette même couche fraîche.
- Appliquer l'enduit : une fois la trame et l'armature en place et correctement intégrées, l'enduit peut être appliqué en plusieurs couches successives, conformément aux recommandations du fabricant, jusqu'à obtenir l'épaisseur et la finition désirées.
En résumé, la trame et l'armature pour enduit de façade sont des éléments essentiels pour garantir la durabilité, la résistance aux fissures et la qualité globale de l'enduit, protégeant ainsi la structure du bâtiment contre les agressions extérieures et les contraintes internes.
Le Linteau : Soutien Structurel au-dessus des Ouvertures
Le linteau est un élément structurel horizontal, traditionnellement en pierre, bois ou métal, qui soutient la maçonnerie au-dessus d'une ouverture telle qu'une porte ou une fenêtre. Son rôle est de reprendre les charges verticales transmises par la maçonnerie située au-dessus et de les reporter sur les appuis latéraux, empêchant ainsi l'effondrement de la structure au-dessus du vide. Les linteaux sont donc des éléments absolument fondamentaux pour la stabilité des murs porteurs.
Les Profilés Goutte d'Eau : Fonctionnalité et Esthétique
Dans le contexte des façades enduites, et particulièrement dans les systèmes d'Isolation Thermique par l'Extérieur (ITE), des profilés spécifiques sont utilisés pour assurer une finition nette et fonctionnelle au niveau des linteaux. Les profilés goutte d’eau de linteau sont conçus pour créer une arête nette, résistante aux chocs, tout en assurant un écoulement optimal des eaux en provenance de la façade. Ces profilés jouent un rôle crucial dans la gestion de l'eau de pluie, l'empêchant de s'infiltrer dans la maçonnerie ou l'isolant et de causer des dommages.
Le profilé goutte d’eau non apparent, intégré sous l'enduit et renforcé par un treillis d’armature (qui peut être une trame en fibre de verre ou une armature métallique, selon le système), assure la finition de l’enduit tout en permettant un écoulement efficace des eaux depuis le linteau dans le système ITE. Ce profilé, également appelé profilé de balcon, peut être utilisé pour évacuer l’eau des balcons et des terrasses, assurant ainsi une protection contre les infiltrations et les dégradations liées à l'humidité.
Choix et Installation des Linteaux : Précision et Sécurité
Il est crucial d'utiliser les linteaux appropriés, mais il est tout aussi important de bien les installer. Une planification détaillée des linteaux, avec une description complète de chacun d'eux, y compris leur emplacement précis, évitera tout risque de confusion lors de l'installation. Bien que cela puisse sembler évident, il est important de bien stocker les linteaux sur le chantier et de les inspecter soigneusement avant chaque installation pour s'assurer qu'ils ne présentent aucun défaut ou dommage. La performance d’un linteau sera diminuée s’il est endommagé, ce qui pourrait entraîner de graves problèmes pour le bâtiment.
Les exigences d'installation des linteaux sont strictes et visent à garantir leur pleine capacité portante :
- Surface porteuse : le linteau doit être installé avec une surface porteuse nominale de 150 mm à chaque extrémité, ce qui signifie que la longueur totale du linteau doit dépasser de 300 mm la portée libre (la largeur de l'ouverture). Cette longueur d'appui assure une répartition adéquate des charges sur la maçonnerie.
- Appui sur maçonnerie pleine : le linteau doit être entièrement posé sur du mortier de briquetage et être à niveau sur sa longueur et sa largeur. La surface porteuse doit être constituée uniquement de briques ou de blocs complets. Les linteaux ne doivent pas être placés sur des briques partielles, car cela compromettrait la stabilité de l'appui. Il est possible que cette surface porteuse ait besoin d’être augmentée pour les applications soumises à des charges structurelles extrêmes, sur avis d'un professionnel.
- Conformité des charges : il est essentiel de vérifier que les charges placées sur les linteaux sont conformes aux spécifications d’origine et aux calculs de structure. Il est donc important de savoir s’il y a des charges concentrées là où se trouve toute ou une partie de la charge. Chaque charge concentrée doit être soutenue par un linteau ne faisant pas moins de 200 mm de longueur d'appui.
- Murs creux externes : par ailleurs, lorsque le linteau supporte un mur creux externe, pas plus de la moitié de la charge maximale d’utilisation ne doit être portée par la partie externe du linteau, afin de ne pas surcharger la maçonnerie extérieure.
Protection contre l'Humidité : Une Préoccupation Majeure
La protection des linteaux contre l'humidité est une préoccupation majeure, surtout dans les constructions modernes et les systèmes d'isolation. Le « National House Building Council » (NHBC) du Royaume-Uni, par exemple, exige l'application d'une barrière d'étanchéité sur chaque linteau pour les protéger de l'infiltration d'eau. Beaucoup de linteaux modernes, dotés d'un revêtement de protection double contre la corrosion, ont une forme unique qui sert de barrière d’étanchéité intégrée. Toute eau qui s’infiltre dans le creux du linteau sera transférée à travers la face pentue du linteau et sera évacuée par des chantepleures (petits orifices d'évacuation). Dans les endroits particulièrement exposés ou si le linteau n’a pas de barrière d’étanchéité intégrée, une membrane supplémentaire doit être ajoutée. Elle doit être retournée sur les bords pour éviter que l'eau ne soit dirigée vers le creux du mur ou à l'intérieur de la structure isolante.
Il est important d’installer les linteaux dans leur forme originale et de ne pas les couper ni les modifier sans consulter le fabricant au préalable. Toute modification non autorisée pourrait compromettre leur intégrité structurelle et leur capacité à remplir leur fonction. Pour les linteaux pré-peints, un léger ponçage des peintures en poudre, suivi d'un rinçage à l'eau claire et d'un séchage complet, peut être nécessaire avant leur intégration dans le système de façade.
L'Ouverture dans les Murs Anciens : Un Cas Particulier
La création d'une ouverture dans un mur ancien, souvent en pierre et aux joints à la chaux, présente des défis spécifiques qui nécessitent une approche méthodologique rigoureuse. Contrairement aux maçonneries modernes, les murs anciens sont plus hétérogènes, plus sensibles aux vibrations et nécessitent une compréhension fine de leur structure et de leur comportement.
Diagnostic Structurel et Réglementaire Avant l'Ouverture
Avant d’imaginer la baie parfaite, il faut comprendre ce que le mur encaisse et comment il est construit. Le diagnostic structurel est la première étape indispensable :
- Nature des pierres : l'épaisseur du mur, souvent comprise entre 45 et 70 cm, indique déjà une fonction porteuse. Les pierres diffèrent aussi : moellons calcaires, schiste, granit ou pierre de taille. Chaque roche a une densité et une cohésion qui influencent la méthode de coupe et le choix du système de support.
- Type de joints : les joints racontent une autre histoire. À la terre, ils signalent une maçonnerie souple, sensible aux vibrations. À la chaux, ils permettent une micro-déformation sans casse franche. Au ciment, ils rigidifient l’ensemble mais transmettent les contraintes, ce qui est souvent problématique dans les murs anciens. Ce détail compte pour le choix du mortier lors du renforcement et de la consolidation.
- Lecture du mur et vérification des charges : un repérage méthodique s’impose. On sonde au burin pour localiser les lits porteurs et les pierres clés. Puis, on relève les appuis supérieurs : solives, poutres, arbalétriers, cheminées ou cloisons alignées. Si une ferme de charpente prend appui sur le mur, l’étaiement devra être renforcé et éventuellement déporté. Ensuite, on estime les charges. Une ouverture de 1,20 m sous un étage bois ne se traite pas comme une baie de 2,40 m sous combles aménagés. Un ingénieur structure ou un bureau d'études techniques (BET) chiffre la section d'un linteau métallique (IPN, HEB), valide un linteau béton armé ou confirme la faisabilité d'un arc de décharge.
Cadre Légal et Cohérence Architecturale
Les démarches administratives varient selon le Plan Local d'Urbanisme (PLU) de la commune. Une modification de façade, même discrète, implique une déclaration préalable de travaux et parfois un permis de construire. En 2026, la plupart des communes proposent un dépôt dématérialisé, ce qui accélère la vérification des gabarits et l'instruction du dossier. En copropriété, l'accord de l'assemblée générale des copropriétaires demeure obligatoire.
Au-delà de l'aspect réglementaire, la façade impose ses codes. Alignements d’appuis, hauteurs de linteaux, trame existante des ouvertures voisines : tout guide le dessin de la nouvelle ouverture. Cette cohérence rassure l'administration, mais surtout, elle sublime la pierre d'origine et s'intègre harmonieusement dans le bâti existant.
Checklist de Préparation pour une Ouverture dans un Mur Ancien
Une préparation minutieuse est la clé du succès :
- Relevé précis de l'épaisseur du mur, de la nature des pierres et du type de joints.
- Repérage des charges verticales et des contraintes ponctuelles s'appuyant sur la zone concernée.
- Choix provisoire du système porteur (linteau bois, béton, IPN) en fonction de la portée et de l'état du bâti.
- Plan d'étaiement détaillé et zone d'évacuation des gravats clairement définie.
- Constitution du dossier administratif, prise de photos de l'état des lieux et élaboration d'un planning réaliste.
Une fois le diagnostic posé, le projet peut être dessiné sans précipitation, en privilégiant la sécurité.
Proportions, Style et Position : Réussir l'Intégration de l'Ouverture
Un projet d'ouverture dans un mur en pierre s'inscrit d'abord dans une composition architecturale globale. Qu'il s'agisse d'une porte vers le jardin, d'une fenêtre panoramique sur la vallée ou d'une simple trémie entre cuisine et salon, chaque ouverture répond à des usages précis qui influencent sa largeur, sa hauteur et sa position. Ces dimensions ont un impact autant sur le confort d'usage que sur la stabilité structurelle du mur.
Jeu de Proportions et Trames Existantes
Les maisons anciennes en pierre possèdent souvent une trame implicite. Les appuis de fenêtres s'alignent, les linteaux dialoguent entre eux, et le rythme des pleins (maçonnerie) et des vides (ouvertures) rythme la façade. Reprendre ces repères visuels garantit un rendu naturel et harmonieux. Par exemple, une baie de 1,80 m centrée sur un mur de 4,50 m s'accorde souvent mieux qu'une ouverture excentrée de 2,10 m, même si cette dernière offre une surface vitrée plus importante. À l'intérieur, l'agencement du mobilier guide également le tracé de l'ouverture. Un îlot de cuisine, un canapé ou une table méritent un cadrage spécifique. Ainsi, une allège à 90 cm peut accueillir un plan de travail, alors qu'une allège à 45 cm favorise la vue assise vers l'extérieur.
Étude de Cas : Longère en Moellons
Dans une longère en schiste, une fenêtre de 120 x 120 cm s'est révélée idéale pour la cuisine, offrant un équilibre parfait entre luminosité et intégration esthétique. Les jambages ont été rebâtis avec les pierres déposées lors de l'ouverture, puis jointoyés à la chaux pour une parfaite compatibilité. Le linteau en chêne massif, traité et posé sur 30 cm d'appui de chaque côté, a apporté une touche d'authenticité et de chaleur. Le résultat : un clair-obscur harmonieux, sans surcharge de structure. Pour une baie vitrée plus imposante côté jardin, le mur a imposé un linteau métallique (IPN) invisible derrière un habillage en pierre. Le dessin a conservé l'axe de la façade, avec un seuil en pierre légèrement débordant pour la protection des eaux ruisselées.
Points Clés pour une Ouverture Cohérente
- Respecter les alignements d'appuis et la hauteur des linteaux voisins pour une intégration visuelle harmonieuse.
- Adapter la largeur de l'ouverture à la charge que le mur doit supporter et à la portée disponible du linteau.
- Anticiper l'épaisseur de l'habillage intérieur et des dormants de menuiserie pour un rendu fini soigné.
- Prévoir l'évacuation des eaux sur les appuis et les seuils pour prévenir toute infiltration.
- Intégrer l'éclairage naturel et la vue dans l'usage quotidien de la pièce pour un confort optimal.
Quand les proportions, l'usage et la façade s'accordent, la technique de mise en œuvre suit plus sereinement.

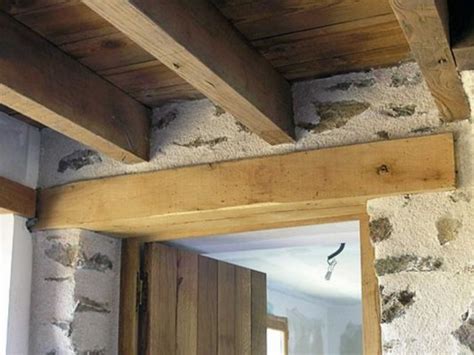

Choisir et Poser le Linteau : Bois, Béton, IPN et Arc de Décharge
Le linteau est la colonne vertébrale invisible de toute ouverture dans un mur porteur. Son rôle est simple à énoncer et exigeant à réaliser : reprendre et diffuser la charge au-dessus du vide créé. Le choix entre un linteau en bois, en béton armé ou en acier dépend de la largeur de l'ouverture, de la nature du mur, des charges à supporter et du rendu esthétique attendu.
Comparatif des Solutions de Linteaux
| Type de Linteau | Atouts | Limites | Usages Conseillés |
|---|---|---|---|
| Linteau bois (chêne) | Chaleur, réversibilité (peut être retiré), pose rapide. | Sensible à l'humidité, nécessite une section plus importante pour des portées égales. | Ouvertures ≤ 1,50 m, murs anciens avec un aspect visible souhaité. |
| Linteau béton | Forme sur mesure, bonne diffusion des charges, résistance. | Temps de cure nécessaire, poids élevé, peut être moins esthétique si non caché. | Baies standard et murs hétérogènes, intégration dans des systèmes ITE. |
| IPN/HEB acier | Résistance très élevée, faible encombrement en hauteur. | Aspect brut à masquer, risque de pont thermique s'il n'est pas isolé. | Ouvertures > 1,50 m ou murs très porteurs, où l'espace est limité. |
| Arc de décharge | Report des charges latérales sur les jambages, durabilité. | Exige un savoir-faire de tailleur de pierre, nécessite une hauteur suffisante. | Baies larges, murs très chargés, dans un contexte patrimonial pour préserver la pierre. |
Étapes Essentielles de la Pose d'un Linteau
La pose d'un linteau requiert une grande précision :
- Tracé et réservations : Le tracé de l'ouverture se réalise au laser pour garantir la verticalité et l'horizontalité. Les réservations pour les appuis du linteau sont ouvertes avec précision dans la maçonnerie. Un appui net et plan de 20 à 30 cm de chaque côté de l'ouverture est indispensable pour une répartition correcte des charges.
- Choix du mortier : Sur pierre ancienne, un mortier de chaux hydraulique naturelle (NHL 3,5) assure la compatibilité avec la maçonnerie et évite les ruptures différentielles. Le ciment, trop rigide, est généralement écarté.
- Mise en place du linteau :
- Bois : Le linteau en bois est positionné sur le mortier, calé et vérifié à niveau.
- Béton : Le coffrage doit être étanche et rigide, avec un ferraillage équilibré. Après coulage, le temps de cure conditionne le retrait progressif des étais.
- Acier (IPN/HEB) : L'acier est calé, aligné avec précision, puis scellé dans la maçonnerie. Pour une ouverture de 120 cm dans un mur de 50 cm d'épaisseur, un IPN 140-160 mm convient souvent, sous réserve de calcul par un professionnel.
- Consolidation : Au-dessus du linteau, un arc surbaissé en claveaux peut répartir l'effort vers les jambages, soulageant ainsi le linteau, surtout dans un contexte patrimonial pour protéger le parement des fissurations. Lorsque l'arc n'est pas envisagé, un chaînage discret en tête de baie peut stabiliser le mur adjacent. Une consolidation peut aussi inclure un doublage de pierre ou une corniche de protection des eaux.
Ouverture d'une porte dans un mur en pierre - Ma Maison de A à Z

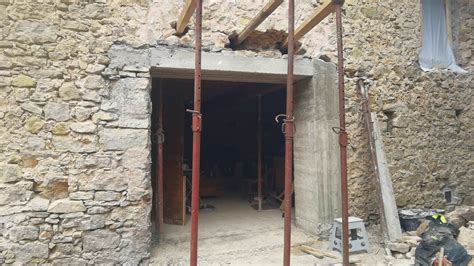

Méthodes d'Ouverture : Sécurité et Contrôle
Deux approches dominent pour l'ouverture d'un mur porteur en pierre, chacune répondant à des contextes et des niveaux d'exigence différents. Dans les deux cas, l'étaiement est réglé au millimètre et la démolition se fait du haut vers le bas, sans à-coups.
- Méthode des "bastaings traversants" : Cette technique consiste à percer au-dessus du futur linteau pour insérer des bois (bastaings) qui reçoivent des étais. Le mur est ainsi repris provisoirement, permettant la dépose rapide du volume central. Les jambages et le linteau sont ensuite posés, et les percements rebouchés à la chaux.
- Méthode par "demi-linteaux" : Cette approche progresse par paliers. On étaye les planchers parallèles, on construit les jambages, puis on scelle un sommier provisoire. Un premier demi-linteau est mis en charge, puis le second. La découpe centrale n'intervient qu'une fois l'ensemble porteur en place. Cette méthode réduit les chocs structurels et convient aux murs hétérogènes.
Sur des murs très porteurs, l'acier reste une assurance solide. Un UPN jumelé en tête de baie, ou un IPN unique bien dimensionné, prend le relais. Dans des cas spécifiques, un étaiement déporté peut soulager une charpente qui reprend au-dessus. La prudence prime, surtout si une ferme de toit s'appuie sur le mur.
Outils et Séquence de Démolition Contrôlée
La création d'une ouverture implique une séquence précise :
- Tracer au laser, protéger les sols et repérer les réseaux existants.
- Mettre en place les étais et les poutres de répartition avec un réglage millimétrique.
- Créer les réservations des appuis, poser et caler le linteau choisi.
- Découper au disque diamant par passes courtes, à l'eau, en limitant les vibrations pour préserver la maçonnerie.
- Déposer la maçonnerie pierre par pierre, en stockant les plus belles pour les jambages.
La pression des étais se règle progressivement et en alternance. Trop serrée, elle marque le parement ; trop faible, elle ne sert pas. Un contrôle constant à la jauge et au niveau sécurise chacune des étapes. L'utilisation d'un récupérateur d'eau limite les coulures, tandis qu'un aspirateur de chantier capte la poussière au plus près. La coupe humide prolonge la vie du disque et protège le voisinage. Choisir la bonne méthode, c'est adapter l'outil à la matière pour que le mur conserve sa noblesse et l'ouverture son aplomb.
Préparation de Chantier, Renforts, Finitions et Gestion des Aléas
Un chantier bien préparé gagne du temps et évite les risques. Les accès, le stockage des pierres récupérées, la mise en place de la benne à gravats et l'alimentation en eau sont planifiés en amont. Le port des Équipements de Protection Individuelle (EPI) est non négociable : lunettes, gants renforcés, masque FFP3 et protections auditives. La signalétique sécurise les circulations sur le chantier. Les outils doivent être prêts et adaptés à la tâche : une meuleuse 230 mm à disque diamant assure une coupe nette, un marteau-piqueur aide à libérer les joints trop durs, et des coffrages propres garantissent un linteau béton régulier. Un ferraillage équilibré évite les concentrations de contraintes dans le béton.
Renforcement Local et Gestion des Joints
Autour de la baie, un renforcement mur pierre peut s'imposer. Le rejointoiement à la chaux NHL 3,5 améliore la cohésion et répartit les micro-efforts. Les pierres éclatées sont remplacées par des pierres saines, puis posées serrées. Les vides parasites sont comblés par un bourrage à la chaux et aux éclats de pierre, jamais au ciment pur qui rigidifierait la structure. Si des fissures anciennes marquent le parement, des agrafes en inox scellées à la chaux peuvent stabiliser la zone. Dans les cas sévères, une injection de résine peut compléter le dispositif, après un diagnostic approfondi.
Appuis, Jambages et Finitions Respirantes
Les jambages de l'ouverture se montent avec les pierres conservées, en assurant des faces dressées et des joints réguliers pour garantir la verticalité. Un appui de fenêtre en béton armé, d'environ 10 cm d'épaisseur et légèrement penté, évacue l'eau vers l'extérieur. Un seuil en pierre débordant protège le bas de façade des ruissellements. À l'intérieur, les finitions doivent respecter la "respiration" du mur. Un enduit à la chaux en trois passes (gobetis, corps, finition) régule l'humidité ambiante. Les menuiseries se fixent sur des supports stables, avec un scellement chimique si la pierre est hétérogène. Un joint de dilatation type "compribande" traite l'étanchéité à l'air entre le dormant de la menuiserie et le mur.
Planification, Budget et Contraintes Futures
Les communes digitalisent de plus en plus les dépôts de dossiers, ce qui peut réduire les délais d'instruction. Toutefois, l'approvisionnement en matériaux spécifiques, comme les aciers de grande longueur, reste parfois tendu. Anticiper la commande de l'IPN ou d'autres éléments structurels évite un arrêt de chantier coûteux. Côté budget, le poste "étude structure" demeure modeste face aux risques évités. En pratique, une ouverture simple sous un plancher bois sera moins coûteuse qu'une baie de grande largeur dans un mur en pierre de plusieurs siècles, qui demandera des diagnostics poussés et des solutions de renforcement adaptées. La maîtrise de ces différents aspects garantit une ouverture qui non seulement embellit le bâtiment, mais en préserve également l'intégrité structurelle pour les générations futures.
