L'installation d'un poêle à bois, qu'il s'agisse d'un nouveau foyer ou d'un remplacement, implique une étape cruciale : la traversée de cloison. Cet élément, souvent sous-estimé, joue un rôle primordial dans l'évacuation sécurisée des gaz de combustion tout en garantissant l'intégrité de votre habitation. Comprendre les enjeux, les normes et les différentes options disponibles est essentiel pour une installation réussie. Cet article vous guidera à travers les aspects techniques et réglementaires de la traversée de cloison pour poêle, afin de vous permettre de prendre des décisions éclairées et d'assurer votre sécurité.
L'importance capitale de la traversée de cloison
Le tuyau de poêle, qu'il soit destiné à un poêle à bois, une chaudière ou un insert, a pour fonction première d'évacuer vers l'extérieur les gaz d'échappement nocifs issus de la combustion. Ces gaz peuvent atteindre des températures très élevées, dépassant souvent les 100 degrés Celsius. Par conséquent, la protection des murs et des cloisons traversés par ces conduits est impérative pour prévenir tout risque d'incendie.
La traversée de cloison n'est pas qu'une simple formalité technique ; elle est prescrite par la loi et fait l'objet de contrôles par le ramoneur compétent avant la mise en service de l'installation. Une installation conforme garantit non seulement la sécurité des occupants, mais aussi le bon fonctionnement et la longévité de votre système de chauffage. Il est important de ne pas confondre une traversée murale avec une traversée de toit, qui obéissent à des règles et des contraintes différentes.
Choisir le bon diamètre de conduit : une question de performance et de sécurité
Le diamètre intérieur du conduit de raccordement est un paramètre fondamental qui doit être adapté à la buse de sortie de votre poêle. En règle générale, le diamètre indiqué pour un conduit de fumisterie est le diamètre intérieur de passage des fumées. Par exemple, si votre tuyau intérieur mesure 150 mm et 210 mm à l'extérieur, vous devez choisir un conduit de 150 mm. Il n'y a pas de minimum réglementaire strict pour le diamètre du conduit de raccordement d'un poêle à bois, mais il ne peut pas être plus petit que le diamètre de la buse de l'appareil, sauf dans des cas spécifiques validés par un calcul de dimensionnement professionnel.
Un poêle est conçu pour être performant dans une plage de puissance définie. Un conduit de diamètre inadapté peut perturber le tirage, entraînant une combustion incomplète, une perte d'efficacité, voire des risques pour l'appareil et l'installation. Par exemple, un diamètre trop important pourrait réduire la vitesse des fumées, nuisant au tirage, tandis qu'un diamètre trop petit pourrait créer une surpression et un encrassement rapide.
Dans le cas d'une question concernant un diamètre de 230 mm, il est essentiel de vérifier la compatibilité avec la buse de sortie du poêle. Si le couvreur mentionne des difficultés d'approvisionnement pour d'autres diamètres, cela peut indiquer une spécificité du marché local, mais ne doit pas primer sur les exigences techniques de l'installation. Il est toujours préférable de privilégier un diamètre adapté, quitte à chercher des fournisseurs plus spécialisés.
Les différents types de traversées murales et leur adaptation
La conception et la nature du mur à traverser influencent directement le choix de la traversée murale. L'épaisseur du mur déterminera la longueur nécessaire du passage, tandis que la nature du matériau (brique, béton, bois) imposera des précautions spécifiques.
Traversée pour conduit simple paroi ou double paroi : On distingue la traversée pour conduit simple paroi (non isolé) de celle pour conduit double paroi (isolé). Les conduits simples parois, souvent en acier noir, sont généralement utilisés dans la pièce où se trouve le poêle pour des raisons esthétiques, mais ne sont pas recommandés pour traverser des matériaux combustibles. Pour un mur ou un plafond combustible, il est impératif d'utiliser un conduit double paroi sur une certaine distance avant la traversée.
Manchons à double paroi : Pour raccorder un tuyau partant du poêle à une cheminée intérieure existante, l'utilisation d'un manchon à double paroi est fortement recommandée. Ces manchons sont particulièrement adaptés lorsqu'il s'agit d'évacuer les gaz de combustion d'un nouveau foyer dans une cheminée existante, qu'elle soit maçonnée avec ou sans tube céramique.
Éléments spécialement conçus pour les constructions à ossature bois : Les bâtiments en bois, en raison de leur inflammabilité, nécessitent des mesures de protection incendie renforcées. Des éléments de traversée murale spécialement conçus, comme le Lux Nova de Jeremias, répondent aux exigences de la norme de protection contre l'incendie DIN V 18160-1. L'utilisation de panneaux de silicate de calcium est une autre option pour concevoir soi-même le passage mural, mais l'utilisation d'éléments préfabriqués est souvent plus simple et plus sûre.
Normes et distances de sécurité : un impératif absolu
Le respect des normes est fondamental pour garantir la sécurité de votre installation. Le DTU 24.1 (Document Technique Unifié) et les normes européennes (comme la NF EN 1856) fixent les règles à suivre.
Distances de sécurité par rapport aux matériaux combustibles : Ces distances varient en fonction de la configuration de l'installation et du type de conduit.

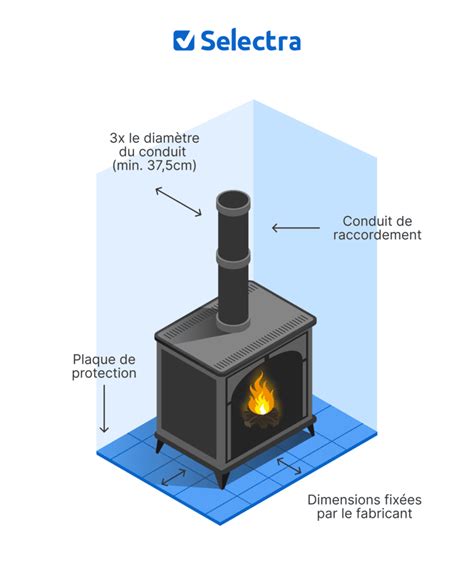

- Cas 1 : Absence de protection. La distance entre l'extérieur du conduit de raccordement et un mur combustible doit être au minimum de 3 fois le diamètre du conduit, avec un minimum de 375 mm. Par exemple, pour un conduit de 150 mm, cela représente 45 cm.
- Cas 2 : Protection contre le rayonnement. Si une protection est installée entre le conduit et le mur, avec une lame d'air, la distance est réduite à 1,5 fois le diamètre du conduit, avec un minimum de 200 mm.
- Cas 3 : Solutions spécifiques. Certains fabricants proposent des solutions (habillage ventilé, conduits spécifiques) qui permettent de réduire davantage ces distances, souvent à 1 fois le diamètre du conduit, voire moins. Il est impératif de se référer à la notice du fabricant.
Jonction entre le conduit de raccordement et le conduit de fumée : Cette jonction ne peut jamais s'effectuer dans l'épaisseur du plafond pour des raisons de sécurité. Le conduit de fumée doit dépasser du plafond pour que le conduit de raccordement puisse s'y emboîter. Une pièce de finition peut être utilisée pour un aspect esthétique soigné. Pour les conduits de cheminée, un petit caisson en plaques de plâtre anti-feu peut être maçonné au plafond.
Pare-feu de traversée de mur : Un pare-feu est indispensable dès lors qu'un conduit de cheminée double paroi traverse un mur ou un plafond inflammable. Ces pare-feux sont généralement composés de silicate de calcium, un matériau ininflammable. Pour faciliter l'installation, certains éléments sont dévissables.
Le tracé du conduit de raccordement : privilégier la verticalité et la simplicité
Le conduit de raccordement, qui assure la liaison entre le poêle et le conduit de fumée principal, doit avoir un tracé aussi simple et vertical que possible.
Dévoiements : La somme des changements de direction (dévoiements) du conduit de raccordement ne doit pas dépasser 180°. Deux dévoiements à 90° ou plusieurs à 45° peuvent être autorisés, mais moins il y a de changements de direction, mieux c'est pour le tirage. Une section horizontale est possible sur une longueur maximale d'un mètre, avec une contre-pente de 3% minimum.
Interdiction des raccords horizontaux : En règle générale, il est interdit de faire un raccord horizontal prolongé. Cette interdiction vise à éviter l'accumulation de suies et les risques d'incendie. La question de la sortie arrière des poêles est souvent soulevée dans ce contexte. L'astuce consiste à réaliser une traversée murale courte et conforme, permettant de rejoindre le conduit de fumée principal situé dans une autre pièce, tout en respectant les distances de sécurité.
Emboîtement : Les conduits se montent généralement avec la partie mâle vers le bas, recevant la partie femelle. Cette méthode assure une meilleure étanchéité et évite les infiltrations.
Installation d'un poêle à bois / Kit DuraVent à travers le mur
La traversée de cloison dans les cloisons spécifiques
Cloisons en matériaux combustibles : Comme mentionné précédemment, les cloisons en bois ou autres matériaux inflammables exigent une attention particulière. L'utilisation de traversées de mur spécifiques, de matériaux isolants comme le silicate de calcium, et le respect scrupuleux des distances de sécurité sont essentiels.
Cloisons maçonnées : Pour les cloisons maçonnées, le choix se porte souvent sur des traversées adaptées, qu'elles soient droites ou avec des raccords. L'épaisseur du mur déterminera la longueur du passage.
La notion de "jeux autour du conduit"
Laisser un jeu de quelques centimètres autour du conduit lors de son passage dans la cloison est une bonne pratique. Ce jeu permet d'une part de faciliter la pose et l'ajustement, et d'autre part de créer une lame d'air qui contribue à l'isolation thermique et à la sécurité incendie, en particulier si le conduit atteint des températures élevées. Ce jeu doit être comblé par des matériaux isolants et ininflammables appropriés, conformément aux normes en vigueur.
Le rôle des professionnels et des devis
Face à la complexité des normes et des spécificités techniques, faire appel à des professionnels est souvent la meilleure approche. Les entreprises spécialisées en fumisterie peuvent vous conseiller sur le choix des matériaux, le diamètre des conduits, le tracé, et surtout sur le respect des réglementations.
La section "devis poêle" mentionnée dans les messages peut être une excellente ressource. Remplir le formulaire permet de recevoir jusqu'à trois devis comparatifs de cheministes de votre région. Cela vous donne une idée du budget nécessaire et vous permet de comparer les offres avant de vous engager. L'estimation du prix d'une installation prend en compte le coût du poêle, des conduits et accessoires de fumisterie, ainsi que la complexité de la pose (installation d'un conduit neuf, raccordement à un conduit existant, hauteur sous plafond, nécessité de percer des matériaux spécifiques, utilisation d'une nacelle, etc.). N'oubliez pas de vous renseigner sur les aides financières disponibles, comme MaPrimeRénov', qui peuvent réduire significativement le coût de votre projet.
Conclusion partielle : une étape technique essentielle
La traversée de cloison pour poêle est bien plus qu'un simple détail technique. C'est une étape cruciale qui, si elle est mal exécutée, peut compromettre la sécurité de votre domicile et le bon fonctionnement de votre système de chauffage. Comprendre les principes de base, se conformer aux normes, choisir les bons matériaux et, si nécessaire, faire appel à des professionnels, sont les clés d'une installation réussie et pérenne. La recherche d'informations précises, comme celles fournies par des sites spécialisés et les notices des fabricants, est indispensable pour naviguer dans la complexité de la fumisterie.
