L'évolution constante des technologies dans le domaine de la plomberie a grandement simplifié et amélioré les installations sanitaires et de chauffage. Si le cuivre a longtemps régné en maître, l'arrivée du PER (Polyéthylène Réticulé) a marqué un tournant, offrant une facilité de mise en œuvre appréciée par les professionnels comme par les particuliers. Aujourd'hui, le tube multicouche, dernier-né de cette révolution, s'impose comme une solution d'excellence, combinant le meilleur du cuivre et du PER tout en introduisant des caractéristiques innovantes. Cet article explore en détail les spécificités, les avantages, les normes et les applications des tubes multicouches rayés, fournissant une analyse complète pour une compréhension approfondie de ce matériau incontournable.
Composition et Structure du Tube Multicouche
Le tube multicouche est un produit composite, ingénieusement conçu pour allier robustesse et flexibilité. Sa structure typique se compose de trois couches principales, souvent complétées par des couches adhésives :
- Couche intérieure en Polyéthylène Réticulé (PE-X) : C'est la couche en contact direct avec le fluide (eau chaude ou froide, fluide caloporteur). Le PE-X confère au tube une résistance remarquable aux températures élevées, pouvant supporter jusqu'à 95°C, et une excellente résistance chimique. Cette couche est conçue pour assurer l'hygiène et la sécurité du transport de l'eau potable. La qualité de la réticulation (méthode Engel "a", silane "b" ou irradiation "c") influence directement ses performances thermiques et mécaniques.
- Couche d'âme en Aluminium : Située au cœur du tube, cette fine couche d'aluminium, soudée par laser ou par superposition, est le secret de la "mémoire de forme" du multicouche. Elle confère au tube une rigidité appréciable, lui permettant de conserver sa courbure après cintrage. Cette caractéristique est particulièrement utile pour les installations apparentes où l'esthétique compte. L'âme en aluminium joue également un rôle crucial de barrière anti-oxygène, empêchant la corrosion et garantissant la pureté de l'eau. Son épaisseur varie selon le diamètre du tube, une âme plus épaisse étant plus rigide et donc mieux adaptée aux distributions d'eau principales.
- Couche extérieure en Polyéthylène (PE) : Cette couche externe protège l'ensemble du tube. Elle assure l'unité, la solidité et l'étanchéité du système. Elle protège également le tube des agressions extérieures, notamment les rayons ultraviolets (UV) et les fines particules de poussière, bien que le tube ne soit pas complètement hermétique à ces derniers.
Entre ces couches principales, des adhésifs assurent la cohésion et l'intégrité de l'ensemble. Cette stratification complexe confère au tube multicouche une durabilité exceptionnelle, estimée jusqu'à 50 ans, voire plus, en fonction des conditions d'utilisation.
Avantages Clés du Tube Multicouche
Le succès du tube multicouche repose sur une combinaison d'avantages techniques et pratiques qui le distinguent des matériaux traditionnels :
- Facilité de Mise en Œuvre : Comme le PER, le multicouche ne nécessite ni soudure ni connaissance approfondie en plomberie. Les raccords par sertissage ou compression sont intuitifs et rapides à réaliser. L'âme en aluminium permet un cintrage manuel ou à l'aide d'un ressort à cintrer, facilitant grandement la pose, y compris dans les espaces restreints.
- "Mémoire de Forme" et Malléabilité : L'âme en aluminium permet au tube de conserver la forme qu'on lui donne, simplifiant les tracés complexes. Les rayons de courbure qu'il peut atteindre sont généralement de 2,5 à 5 fois son diamètre extérieur, grâce à sa malléabilité intrinsèque.
- Faible Dilatation Thermique : Contrairement aux tubes en plastique classiques, les tubes multicouches présentent une dilatation thermique très faible. Ce phénomène, qui survient lorsque l'écart de température entre l'intérieur et l'extérieur du tube est important, peut causer des allongements et des contraintes sur les installations. Le multicouche minimise ce risque, assurant la stabilité de l'installation sur le long terme.
- Résistance et Durabilité : La structure multicouche garantit une résistance mécanique et thermique élevée. Il supporte des pressions importantes (jusqu'à 10 kg/cm² à 95°C) et résiste à la corrosion, aux produits chimiques et aux UV. Sa longue durée de vie est une garantie de fiabilité.
- Polyvalence d'Application : Le tube multicouche est adapté à une large gamme d'installations : eau chaude et froide sanitaire, chauffage central, planchers chauffants, systèmes de climatisation, réseaux d'air comprimé et même certaines applications industrielles.
- Esthétique et Pose : Que ce soit en pose apparente, où sa finition extérieure discrète s'intègre harmonieusement, ou en pose encastrée derrière des cloisons ou dans une dalle, le multicouche offre une solution esthétique et propre.
- Coût Abordable : Bien que légèrement plus onéreux à l'achat que le PER, le tube multicouche reste plus économique que le cuivre, surtout lorsque l'on considère la simplification de la pose et la réduction des temps de main-d'œuvre.
- Absence de Corrosion et Hygiène : Le multicouche est insensible à la corrosion et ne libère pas de substances indésirables dans l'eau, garantissant ainsi une excellente qualité d'eau potable sur le long terme.
Raccordement et Mise en Œuvre : Les Techniques Clés
La fiabilité d'une installation en multicouche repose sur le respect des bonnes pratiques de raccordement et de mise en œuvre.
Les Différentes Méthodes de Raccordement :
Le principe général repose sur l'insertion d'un insert cannelé (la "tétine") dans le tube. Plusieurs technologies permettent ensuite de sécuriser cette connexion :

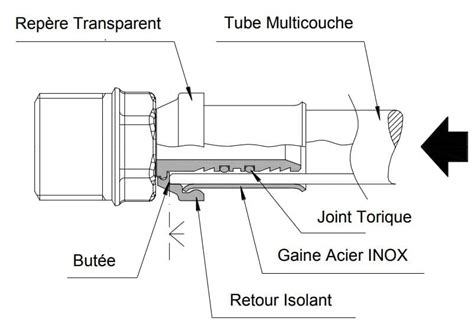

- Sertissage : C'est la méthode la plus répandue et la plus fiable pour les gros chantiers. Elle consiste à écraser une douille en inox autour du tube et de l'insert à l'aide d'une pince à sertir. Les mâchoires de la pince, qui doivent être compatibles avec le profil du raccord (souvent le profil TH), exercent une pression précise pour garantir l'étanchéité. Des indicateurs de sertissage sur la douille permettent de vérifier visuellement la bonne exécution.
- Compression (ou Vissage) : Cette technique est idéale pour les petits chantiers et les rénovations ponctuelles. Le vissage d'un écrou comprime une bague fendue qui maintient fermement le tube contre l'insert. Ces raccords sont démontables, mais doivent impérativement rester accessibles pour toute intervention en cas de fuite.
- Raccords Automatiques : Particulièrement simples d'utilisation, ils ne requièrent aucun outillage spécifique. Il suffit d'insérer le tube jusqu'en butée. Ces raccords sont également démontables à l'aide d'un clip et sont compatibles avec plusieurs matériaux (cuivre, PER, multicouche).
- Raccords à Glissement : Technologie issue du PER, elle consiste à utiliser une bague de pré-gonflage qui s'élargit lors du sertissage, assurant une connexion solide et étanche.
Étapes Essentielles de la Pose :
- Préparation des Tubes : Si les tubes sont conditionnés en couronne, un dérouleur-redresseur est indispensable pour obtenir des sections rectilignes. La découpe doit être réalisée avec une pince coupe-tube dédiée, garantissant une coupe nette, droite et sans bavure. L'utilisation d'un ressort à cintrer est fortement recommandée pour éviter toute pliure ou écrasement lors du cintrage manuel.
- Calibrage et Ébavurage : Après la coupe, un calibreur-ébavureur est utilisé pour réajuster le diamètre intérieur du tube et corriger les éventuels écrasements, assurant ainsi un passage optimal du fluide.
- Insertion de l'Insert : L'insert cannelé du raccord est fermement enfoncé dans le tube jusqu'en butée.
- Réalisation du Raccord : Selon la technologie choisie (sertissage, compression, etc.), l'assemblage est finalisé.
- Vérification : Une fois le circuit mis en eau, il est crucial de vérifier l'étanchéité de chaque raccord.
Diamètres et Dimensionnement : Choisir le Bon Tube
Le choix du diamètre d'un tube multicouche est une étape déterminante pour assurer le bon fonctionnement de l'installation. Les diamètres couramment utilisés sont 16, 20, 26 et 32 mm. Des diamètres supérieurs (40, 50, 75 mm) existent pour les installations industrielles ou les gros réseaux.
Les diamètres exprimés en millimètres correspondent aux dimensions extérieures des tubes. Le diamètre intérieur, qui détermine le débit réel, est calculé en fonction de l'épaisseur des différentes couches.
Plusieurs facteurs influencent le choix du diamètre :
- Type d'équipement à raccorder : Chaque appareil nécessite un débit minimum. Par exemple, un lavabo demandera un débit inférieur à celui d'une douche balnéo.
- Multicouche 16 mm : Idéal pour les petits circuits, raccordements sanitaires (lavabo, évier, WC, machine à laver), et petits radiateurs.
- Multicouche 20 mm : Adapté aux installations nécessitant un débit plus important (baignoire, douche, chauffe-eau, chaudière).
- Multicouche 26 et 32 mm : Utilisés pour les circuits d'alimentation principaux, les collecteurs (nourrices), les pompes à chaleur, le chauffage central et les colonnes montantes.
- Longueur de la section de tube : Plus la distance entre l'alimentation et l'équipement est longue, plus le diamètre doit être important pour limiter les pertes de charge.
- Nombre d'appareils alimentés par un même départ : Chaque dérivation (repiquage) entraîne des pertes de charge. Un branchement en série de plusieurs appareils nécessite un dimensionnement adéquat.
- Pression de service : La pression du réseau peut imposer le choix de tubes plus résistants.
Les fabricants fournissent des tableaux de pertes de charge essentiels pour le dimensionnement précis des installations, notamment pour les gros systèmes de chauffage ou sanitaires. Le respect des préconisations du DTU 61.11 P1-1 est également crucial.
Normes et Certifications : Gage de Qualité et de Sécurité
La fiabilité et la sécurité des systèmes de canalisation multicouche sont encadrées par des normes strictes.
- Norme EN ISO 21003 : Cette norme européenne est la référence pour les systèmes de canalisations multicouche destinés aux installations d'eau chaude et froide à l'intérieur des bâtiments. Elle définit les caractéristiques techniques, les pressions et températures de service, ainsi que la résistance mécanique et thermique. Elle s'applique aux tubes, aux raccords et à leurs assemblages. La conformité à cette norme est une condition indispensable à la commercialisation dans l'Union Européenne.
- Tests de Conformité : Pour obtenir la certification EN ISO 21003, les systèmes multicouches sont soumis à une batterie de tests rigoureux, couvrant la résistance à la pression à long terme, la délamination, la résistance à la température, les cycles thermiques, la flexion alternée, et l'étanchéité. Ces essais, réalisés sur les tubes et les raccords, garantissent la robustesse et la durabilité du système.
- Certification NF 545 : Depuis 2020, les systèmes multicouches sont certifiés NF 545 en France, remplaçant les Avis Techniques obsolètes. Cette certification, qui s'appuie sur les normes européennes, qualifie les systèmes de canalisation plastiques.
- Attestation de Conformité Sanitaire (ACS) : Pour le transport de l'eau potable, une ACS est indispensable. Elle garantit que les matériaux utilisés ne libèrent pas de substances nocives pour la santé humaine.
Il est impératif de choisir des tubes et raccords de la même marque et du même système, car ils sont conçus pour fonctionner ensemble et garantir la validité des certifications et des garanties. L'utilisation de composants de fabricants différents est risquée et peut invalider les assurances.
Comparaison avec d'Autres Matériaux : PER et Cuivre
Le tube multicouche se positionne comme une alternative supérieure au PER et un concurrent sérieux au cuivre.
- Vs PER : Le PER est plus flexible et généralement moins cher à l'achat. Cependant, il est plus sensible aux rayons UV et n'offre pas la même "mémoire de forme" que le multicouche grâce à son âme en aluminium. Le multicouche est également plus rigide, ce qui peut être un avantage pour certaines poses apparentes.
- Vs Cuivre : Le cuivre est un matériau noble, très résistant et durable, mais sa mise en œuvre est plus complexe et coûteuse, nécessitant soudure ou brasage. Le multicouche offre une installation plus rapide et économique. Bien que le multicouche soit moins résistant que le cuivre, sa structure multicouche lui confère une excellente résistance globale. Les diamètres intérieur et extérieur des tubes en cuivre et en multicouche ne correspondent pas directement : un tube multicouche de Ø16 extérieur présente un diamètre intérieur équivalent à un tube cuivre de Ø14 extérieur, le multicouche ayant une épaisseur plus importante.
Applications Diversifiées et Domaines d'Utilisation
La polyvalence du tube multicouche lui ouvre les portes de nombreuses applications :
- Sanitaire : Alimentation en eau chaude et froide pour tous les appareils ménagers (robinetterie, douches, baignoires, lave-linge, lave-vaisselle).
- Chauffage : Distribution d'eau chaude pour les radiateurs, les planchers chauffants (idéal grâce à sa faible dilatation et sa bonne répartition de la chaleur), les sèche-serviettes.
- Climatisation : Conduction de fluides caloporteurs.
- Industrie : Transport d'air comprimé, de fluides industriels non agressifs.
Les diamètres les plus couramment utilisés vont jusqu'à 32 mm. Au-delà, le tube polypropylène est souvent privilégié pour les très gros diamètres.
Conclusion : Un Matériau d'Avenir pour la Plomberie Moderne
Le tube multicouche rayé représente une avancée significative dans le domaine de la plomberie. Sa conception ingénieuse, alliant la flexibilité du plastique à la rigidité de l'aluminium, offre une solution à la fois performante, durable, économique et facile à mettre en œuvre. Les normes strictes et les certifications attestent de sa fiabilité pour une large gamme d'applications, qu'il s'agisse de neuf ou de rénovation. En choisissant le bon diamètre, en respectant les techniques de pose et en utilisant des systèmes complets de fabricants reconnus, les professionnels comme les particuliers s'assurent une installation de plomberie moderne, efficace et pérenne. Le tube multicouche s'impose ainsi comme un matériau incontournable pour les installations sanitaires et de chauffage de demain.
