L'infiltration d'eau dans un garage, constatée au début de l'année 2019, a mis en lumière un problème potentiel lié au panneau OSB servant de contreventement pour le mur de la maison. Ce cas spécifique, où le bois ne séchait plus malgré la chaleur et présentait même une apparition de mousse blanche, souligne l'importance cruciale de la bonne gestion de l'humidité et de l'intégrité des matériaux dans les constructions à ossature bois. Bien que le constructeur ait entrepris des réparations pour l'étanchéité et le remplacement de tuiles, le refus de changer le panneau endommagé soulève des questions sur la durabilité et la qualité des interventions.
Dans le domaine de la construction à ossature bois, le panneau OSB (Oriented Strand Board) joue un rôle fondamental dans le contreventement, assurant la rigidité et la stabilité de l'ensemble de la structure. Comprendre sa composition, son installation et les précautions à prendre est essentiel pour garantir la longévité et la sécurité d'une habitation.
La Structure d'un Mur en Ossature Bois

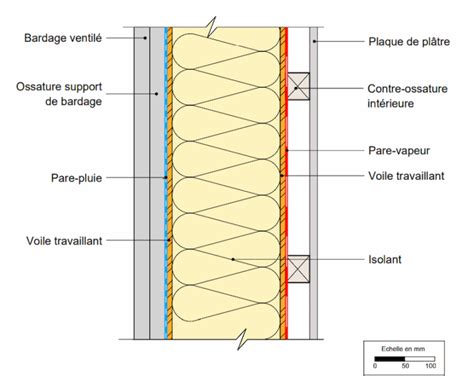

Un mur en ossature bois est une structure complexe composée de plusieurs éléments clés. Au cœur de celle-ci se trouvent les montants en bois verticaux, généralement espacés de 40 à 60 cm, dont la section dépend des charges que la structure devra supporter. Ces montants sont solidement fixés à des traverses hautes et basses, formant ainsi le squelette de chaque module de mur. Pour constituer une façade complète, plusieurs de ces modules sont assemblés.
Le contreventement, souvent réalisé avec des panneaux OSB, est une étape primordiale qui confère à l'ensemble sa rigidité et sa stabilité. Sans un contreventement adéquat, la structure serait vulnérable aux forces latérales, notamment le vent.
Les sections couramment utilisées pour les bois d'ossature varient, avec des dimensions typiques de 45x145 mm ou 45x220 mm, assurant une uniformité entre les montants verticaux et les lisses horizontales.
Les Étapes Clés de la Construction d'un Mur Ossature Bois
La construction d'un mur en ossature bois suit un processus précis, nécessitant une préparation minutieuse du chantier, incluant le stockage adéquat des matériaux à l'abri de l'humidité. L'assemblage des montants et des traverses, selon les dimensions définies, forme les modules de mur. Ces éléments sont fixés à l'aide de vis ou de clous.
Étape 1 : Lisse d'Ancrage et Bande d'Arase
La première opération consiste à fixer la lisse d'ancrage sur la dalle. Cet élément assure la liaison des murs à la dalle de fondation. Il est crucial d'utiliser un bois de classe d'emploi appropriée (minimum 3.2 ou 4) et d'assurer l'étanchéité à l'air et la prévention des remontées capillaires grâce à une bande d'arase et, potentiellement, des compribandes. La fixation à la dalle se fait par goujons d'ancrage, nécessitant un fraisage adapté dans la lisse d'ancrage. Le respect des espacements de fixation est essentiel pour la solidité de l'ensemble.
Étape 2 : Montage de la Structure du Mur
L'assemblage des lisses et des montants verticaux se réalise à plat sur la dalle. Les coupes des lisses peuvent être composées de plusieurs pièces, à condition que les jonctions soient reprises par un montant et non alignées entre la lisse haute et basse. Les montants verticaux s'insèrent entre les lisses, en tenant compte de leur épaisseur. La vérification de l'équerrage par mesure des diagonales est une étape critique avant le vissage des lisses aux montants, avec un nombre de vis dépendant de la section des bois.
Étape 3 : Fixation du Contreventement OSB
Selon les normes, chaque façade extérieure doit comporter deux panneaux de contreventement OSB 3 d'une largeur et hauteur spécifiques. Un joint de dilatation de 4 mm est à ménager entre les panneaux. La position du panneau OSB (côté extérieur ou intérieur) influence la diffusion de vapeur d'eau, un aspect à considérer pour le choix du film d'étanchéité à l'air. Les panneaux sont vissés sur toute leur périphérie sur l'ossature, avec un espacement précis des vis. Le débord de 40 mm de la lisse haute et basse permet le recouvrement sur la lisse d'ancrage et la sablière, tandis qu'un léger retrait de 2 mm de l'arête des montants extérieurs assure un jeu de 4 mm avec le contreventement du mur adjacent.

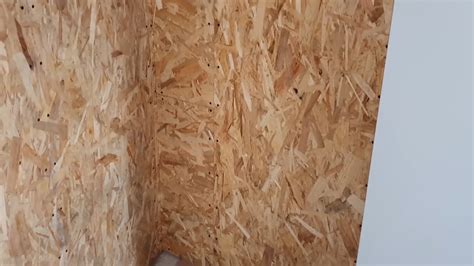

L'image illustrant le calepinage des planches OSB dans les angles de mur met en évidence l'importance d'une planification soignée pour assurer une couverture continue et efficace.
Étape 4 : Levage des Murs Extérieurs
Le levage des murs ossature bois peut être réalisé manuellement ou à l'aide d'un moyen de levage. Le poids d'un module, incluant les panneaux OSB, peut atteindre 290 kg, rendant la manipulation difficile pour un petit nombre de personnes. La fabrication d'un lève-mur ou la fixation différée des panneaux de contreventement peuvent être envisagées. Le réglage de l'aplomb des murs une fois en place est assuré par des écharpes, bloquant temporairement les modules jusqu'au levage complet.
Étape 5 : Vissage Mur à Mur et à la Lisse d'Ancrage
La fixation des murs entre eux et à la lisse d'ancrage s'effectue avec des vis à tête large. Des précautions sont nécessaires pour éviter l'éclatement du bois, notamment en respectant les distances aux extrémités et aux arêtes. Les liaisons à la lisse d'ancrage, particulièrement aux pieds des montants de part et d'autre des ouvertures, doivent être renforcées par un doublage de visserie pour accroître la résistance de la structure.
Étape 6 : Pose de la Lisse de Chaînage
Enfin, la lisse de chaînage (ou sablière) est fixée sur les lisses hautes pour assurer la cohésion des modules et la répartition des charges. Sa section est identique à celle de la lisse haute. La fixation s'effectue avec des vis, en veillant à ne pas rencontrer les vis de fixation du cadre.
Points de Vigilance Essentiels
Conception d'un Mur avec Ouverture
Les ouvertures, telles que portes et fenêtres, nécessitent des renforts spécifiques. Une traverse haute, une traverse basse et un linteau au-dessus de l'ouverture sont indispensables. Les montants verticaux de chaque côté de l'ouverture sont doublés pour une rigidité accrue. Des montants d'appui sous la traverse d'appui et au-dessus du linteau, calepinés à la trame des montants d'ossature, sont également nécessaires.
Assemblage des Angles et des Murs de Refend
Les murs de refend, utilisés pour supporter des charges verticales et renforcer la structure, ainsi que les angles de la maison bois, sont fixés avec trois montants verticaux. L'intégration d'une bande frein-vapeur au nez du mur de refend est cruciale pour assurer la continuité de l'étanchéité à l'air. Le vissage des murs de refend s'effectue comme la liaison de deux murs, avec des précautions particulières aux angles pour assurer une bonne prise.
Les Défis de l'OSB et les Innovations
L'OSB, bien que largement utilisé, présente des défis, notamment en ce qui concerne sa réaction à l'humidité et sa composition. L'exemple de l'OSB laminé avec polystyrène expansé, bien que répondant à certaines exigences thermiques, soulève des préoccupations quant à la condensation dans les murs et l'absence d'isolation du côté froid. La perméabilité à la vapeur d'eau est un facteur clé pour éviter l'accumulation d'humidité, qui peut compromettre la performance du système d'isolation et entraîner des dégradations.
fermacell idéal pour la construction à ossature bois, une seule plaque, des utilisations multiples
Des solutions alternatives existent, comme l'utilisation de contreventements intérieurs, de contreventements métalliques, ou de panneaux en fibre de bois, qui présentent une meilleure perméabilité à la vapeur d'eau. Le choix de matériaux plus écologiques et plus performants en matière de gestion de l'humidité est une tendance croissante dans la construction à ossature bois.
Choix et Pose de l'OSB : Critères et Bonnes Pratiques
Le choix du bon panneau OSB est déterminant pour la stabilité et la performance d'une construction à ossature bois. L'OSB 3, destiné aux structures travaillant en milieu humide modéré, est adapté aux murs, voiles de contreventement et planchers. Sa stabilité, sa résistance mécanique et sa facilité de pose en font un choix privilégié.
Les critères de sélection incluent la conformité aux normes (NF EN 300, CE EN 13986), les émissions de formaldéhyde (classe E1), et les caractéristiques techniques telles que le module d'élasticité et la résistance en flexion. L'épaisseur des panneaux varie en fonction de l'usage : 9 à 12 mm pour les murs, et 18 à 22 mm pour les planchers. Les formats standards (2500 x 1250 mm) facilitent la pose, mais des formats plus grands peuvent être utilisés pour réduire les joints.
La pose doit être rigoureuse : respect des entraxes des montants (souvent 600 mm), clouage ou vissage régulier en périphérie et en champ, décalage des joints pour stabiliser la paroi, et respect des distances minimales au bord pour éviter l'éclatement. Pour les planchers, les bords rainurés et languettés améliorent la rigidité et la reprise des charges. L'utilisation de colle sur les assemblages bouvetés peut être prescrite pour une meilleure continuité.
La gestion de l'humidité est également primordiale. Bien que l'OSB 3 tolère l'humidité modérée, il faut éviter l'exposition prolongée à l'eau. Une ventilation correcte du bâti et une protection de chantier sont essentielles. Le stockage à plat et au sec préserve les performances des panneaux. Les coupes et les bords doivent être protégés durant la phase hors d'eau.
L'utilisation de panneaux classés E1 contribue à un air intérieur sain. La combinaison avec une ventilation conforme aux règles en vigueur assure la santé des occupants. Un contrôle régulier du taux d'humidité des bois et supports est recommandé.
L'Importance du Bureau d'Étude
Face à la complexité des calculs de contreventement, notamment pour les maisons passives ou dans des zones soumises à des contraintes climatiques spécifiques, le recours à un bureau d'étude spécialisé en structure bois est fortement recommandé. Ces professionnels peuvent valider le contreventement en fonction des sections, longueurs, ouvertures, ainsi que des effets du vent et des zones climatiques. Ils s'assurent que tous les éléments constitutifs de l'ossature bois sont solidement reliés entre eux, garantissant la stabilité et la performance de l'ouvrage.
Le savoir-faire d'un bureau d'étude permet d'anticiper les désordres potentiels liés à une conception hâtive, tels que les maisons "vrillées" par un déséquilibre des contreventements, ou les problèmes d'étanchéité à l'air dus à une mauvaise gestion de la perspirance des murs. Les fabricants de panneaux OSB, tels qu'Armor Panneaux, proposent des produits conformes aux normes et des fiches techniques détaillées, mais l'interprétation et l'application de ces données dans un projet spécifique nécessitent une expertise technique.
La collaboration avec des professionnels permet de choisir les matériaux les plus adaptés, de définir les entraxes et les fixations correctes, et d'assurer une pose conforme aux règles de l'art, garantissant ainsi la durabilité, la sécurité et la performance énergétique de la construction à ossature bois.
