La construction d'un hangar industriel est un projet d'envergure qui exige une planification méticuleuse et une exécution précise, particulièrement en ce qui concerne sa structure métallique. Au cœur de cette structure se trouvent les assemblages, ces points de jonction critiques qui assurent la cohésion et la résistance de l'ensemble. Parmi les différentes méthodes d'assemblage, la technique boulonnée occupe une place prépondérante dans la construction des hangars métalliques, offrant une combinaison de robustesse, de flexibilité et d'efficacité. Cet article se propose d'explorer en détail les principes, les composants et les considérations techniques liés à l'assemblage boulonné dans ce contexte spécifique, en s'appuyant sur les données fournies pour offrir une compréhension exhaustive du sujet.
Les Fondations : Première Pierre d'un Assemblage Solide
Avant même de penser aux assemblages qui lieront les différents éléments de la charpente métallique, il est impératif de poser des fondations stables et adaptées. La construction d'un hangar industriel repose sur un calcul rigoureux de sa charpente métallique et de ses fondations. Une étude de sol G2 est essentielle pour assurer la stabilité des fondations. Cette étude géotechnique de niveau G2 est une étape fondamentale qui permet de caractériser la nature du sol, d'évaluer sa capacité portante et d'identifier d'éventuels risques (gonflement, retrait, présence de nappes phréatiques). Sans cette analyse préliminaire, le risque d'affaissement, de déformation ou de rupture des fondations, et par conséquent de l'ensemble de la structure, est considérablement accru. Le dimensionnement des fondations, qu'il s'agisse de semelles superficielles, de semelles sur pieux, ou de dalles, dépendra directement des conclusions de cette étude de sol et des charges que le hangar devra supporter. Dans le cas de structures métalliques complexes, l'étude de sol G2 est particulièrement cruciale pour anticiper les réactions du sol sous l'effet des charges statiques et dynamiques.
Le Calcul de Structure : Une Approche Systématique
Le calcul d’un hangar métallique repose sur plusieurs étapes fondamentales. Il s'agit d'un processus complexe nécessitant une analyse précise des charges et des efforts appliqués. La conception d'une structure métallique de hangar implique la détermination des dimensions et des caractéristiques de chaque élément constitutif, ainsi que de leurs liaisons. Une étude de structure bien réalisée permet de garantir stabilité, durabilité et conformité aux normes en vigueur. Cette étude prend en compte une multitude de facteurs, allant des charges permanentes (poids propre des matériaux) aux charges d'exploitation (vent, neige, séisme) en passant par les contraintes spécifiques liées à l'usage du hangar.
Les Pannes : Soutien Horizontal de la Couverture
Parmi les éléments clés de la charpente, les pannes jouent un rôle essentiel. Les pannes sont les éléments horizontaux supportant la couverture. Elles sont généralement fixées sur les portiques et ont pour fonction de transmettre les charges de la couverture (neige, vent, poids des matériaux de couverture) aux éléments porteurs verticaux. Leur dimensionnement dépendra de la portée entre les portiques, de l'espacement des pannes et des charges qu'elles devront supporter. Les assemblages entre les pannes et les portiques sont donc cruciaux pour assurer une transmission efficace des efforts.

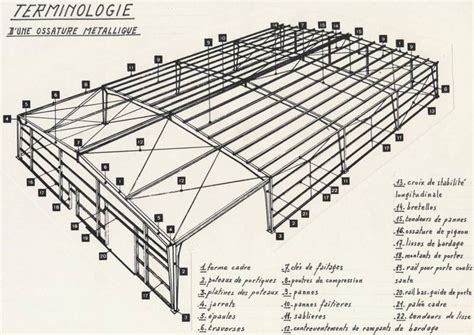

Les Portiques : Colonnes Vertébrales du Hangar
Les portiques constituent l'ossature principale du hangar. Les portiques sont les éléments verticaux porteurs du hangar. Ils sont généralement constitués de deux poteaux et d'une poutre (ou traverse) formant un cadre rigide. Les portiques supportent l'ensemble des charges verticales et horizontales et les transmettent aux fondations. La conception des portiques, leur espacement, ainsi que la nature de leurs assemblages (encastrés, articulés) influencent directement la stabilité globale du hangar.
L'Assemblage Boulonné : Le Maillon Fort de la Structure
Le document "Assemblages Boulonnés en Construction Métallique" met en lumière l'importance capitale de ces éléments dans la réalisation de structures fiables. Il traite des assemblages boulonnés dans les structures métalliques, présente les généralités sur les assemblages, les différents types d'assemblages boulonnés, et les vérifications à effectuer pour leur dimensionnement. L'assemblage boulonné est une méthode d'union de pièces métalliques par l'utilisation de boulons, écrous et rondelles. Il est particulièrement adapté à la construction de hangars pour plusieurs raisons :
- Modularité et Préfabrication : Les éléments métalliques peuvent être fabriqués en atelier avec une grande précision, puis assemblés sur site par boulonnage. Cela permet de réduire les temps de montage et d'améliorer la qualité de l'assemblage.
- Flexibilité : Les assemblages boulonnés permettent un démontage partiel ou total de la structure, ce qui peut être utile pour des extensions futures ou des modifications.
- Rapidité de Montage : Le boulonnage est généralement plus rapide que le soudage sur site, surtout pour des structures de grande envergure comme les hangars.
- Contrôle Qualité : Les assemblages boulonnés permettent un contrôle visuel aisé et une vérification des serrages.
Types d'Assemblages Boulonnés
Dans le cadre de la construction de hangars, plusieurs types d'assemblages boulonnés sont couramment utilisés :

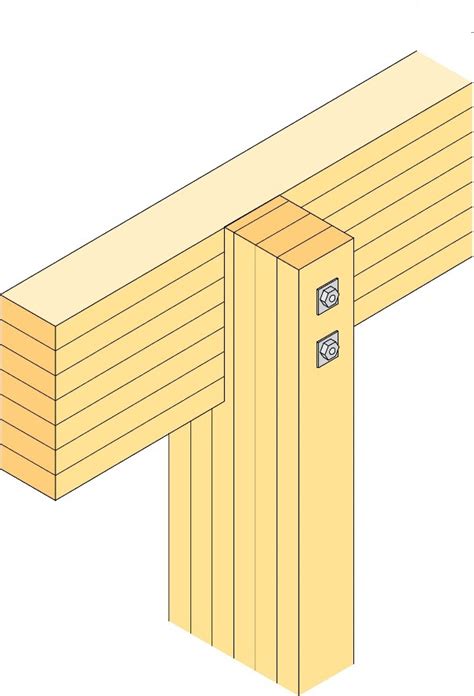

- Assemblages Poteau-Poutre : Ces assemblages relient les poteaux verticaux aux poutres horizontales (ou aux traverses des portiques). Ils peuvent être conçus pour être rigides (encastrés) ou articulés, selon les exigences du calcul de structure.
- Assemblages en Faîtage : Ces assemblages concernent la jonction des poutres ou des pannes au point le plus haut de la structure.
- Assemblages de Pannes : Ils assurent la liaison entre les différentes sections de pannes ou entre les pannes et les éléments porteurs.
- Plaques d'Ancrage : Ces éléments sont essentiels pour fixer les poteaux métalliques aux fondations en béton. Le module « Assemblages II: Hangars avec profilés en I » dimensionne également les plaques d'ancrage si celles-ci se trouvent sur des semelles superficielles, sur des semelles sur pieux, sur des dalles ou sur des poteaux ou poutres en béton.

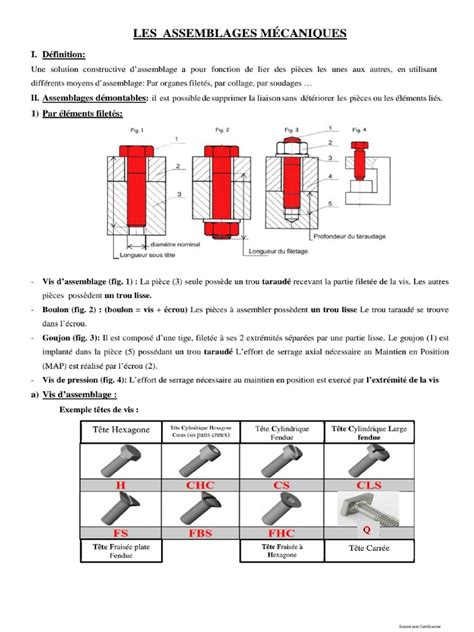

La Visserie : Un Choix Crucial
Le choix de la visserie est déterminant pour la performance et la sécurité de l'assemblage. Le document mentionne deux catégories principales :
- Visserie non précontrainte : Elle concerne les boulons dont le serrage n'est pas porté à une valeur spécifiée pour induire une précontrainte significative. Le calcul prend en compte les normes des séries de boulons, les classes d'acier des vis et les diamètres disponibles.
- Visserie précontrainte : Dans ce cas, les boulons sont serrés à une tension prédéterminée qui crée une force de serrage importante entre les pièces assemblées. Cela améliore la rigidité de l'assemblage et sa capacité à résister au glissement. Les normes de boulons sont exclusives et il faut indiquer le type de surface de frottement pour réaliser la vérification au glissement. Le logiciel définit également les caractéristiques du type de surface sélectionné, selon l'article de la norme choisie.
Lorsque la structure est calculée en considérant l'effet du séisme, le logiciel oblige ou recommande l'utilisation de boulons précontraints. Si une norme sismo-résistance oblige l'utilisation de boulons précontraints pour les assemblages, le logiciel sélectionne cette option et ne permet pas qu'elle soit désactivée. Si les alertes ne sont pas pris en compte par l'utilisateur, il est possible que l'assemblage boulonné précontraint ne soit pas dimensionné par le logiciel.
Assemblages boulonnés
Considérations Techniques Avancées
La conception et le dimensionnement des assemblages boulonnés dans les hangars métalliques impliquent des considérations techniques poussées pour garantir la sécurité et la performance de la structure.
Raidisseurs : Renforts Stratégiques
Pour renforcer certains assemblages et prévenir les déformations locales, l'ajout de raidisseurs est souvent nécessaire. Deux options sont disponibles pour forcer le logiciel à toujours disposer des raidisseurs : une pour les assemblages poteau-poutre et une pour les assemblages en faîtage. Les raidisseurs pour poutres encastrées dans l'âme du poteau permettent d'activer la recoupe des raidisseurs. Cette option, bien qu'elle n'implique pas de changement dans la vérification structurale, prend en compte les aspects liés à l'esthétique et la quantité d'opérations de coupe dans la phase de fabrication.
Rigidités Rotationnelles : Précision du Comportement Structurel
Dans les extrémités des pièces (barres ou ensemble de barres alignées formant une pièce), le logiciel permet d'assigner les coefficients d'encastrement xy et xz ou d'assigner les rigidités rotationnelles dans ces plans. Après le calcul et dans les pièces encastrées aux assemblages boulonnés, si l'utilisateur n'a pas défini la rigidité rotationnelle ou si la valeur introduite diffère de plus de 20% de celle proposée par le logiciel, un avis est émis. L'option "Gestion des rigidités rotationnelles" permet à l'utilisateur de gérer la substitution des valeurs qu'il avait lui-même introduites par celles proposées par le logiciel. Les extrémités de pièce dont les rigidités rotationnelles s'ajustent à celles proposées par le logiciel sont affichées en vert et celles ayant une rigidité différant de plus de 20% de celle proposée sont affichées en rouge. En positionnant le curseur sur une des extrémités de la pièce, le logiciel affiche un cadre contenant les messages associés et fait ressortir en bleu cyan toutes les extrémités de la pièce du même type d'assemblage et ayant la même rigidité rotationnelle assignée. En sélectionnant une extrémité, le logiciel affiche une boîte de dialogue contenant des informations sur le type d'encastrement, la rigidité rotationnelle proposée par le logiciel, ainsi que le graphique de comportement de l'assemblage (courbe moment-rotation). Il est possible de conserver les valeurs d'origine ou de les modifier, ce qui affecte toutes les pièces du même type. Après avoir attribué les rigidités rotationnelles proposées par le logiciel aux extrémités désirées, il est nécessaire de recalculer la structure pour prendre en compte la nouvelle distribution des efforts.
Gestion des Assemblages dans les Logiciels de Conception
Les logiciels modernes de conception structurelle, tels que CYPECAD, CYPE 3D et les Structures 3D intégrées de CYPECAD, jouent un rôle crucial dans le calcul et le dimensionnement des assemblages boulonnés. Ils permettent de calculer les assemblages boulonnés avec des boulons précontraints ou non précontraints.
- Visualisation 3D Réelle : Il est possible de visualiser une vue 3D réelle de chaque assemblage dimensionné par le logiciel en perspective conique ou isométrique. Les éléments qui forment l'assemblage (poteaux, poutres, raidisseurs, soudures d'atelier, boulonnerie, plaques d'assemblages) sont représentés avec des couleurs différentes. De plus, l'utilisateur peut tourner et zoomer librement la vue 3D.
- Informations sur les Assemblages Non Dimensionnés : Si le curseur est approché d'un nœud dans lequel il y a des assemblages non dimensionnés, mais qui appartiennent à l'un des types d'assemblages reconnus par le logiciel, une boîte de dialogue s'affiche informant des causes qui ont empêché le dimensionnement de l'assemblage.
- Représentations 3D sans Modules Spécifiques : Même si la licence ne contient pas les modules d’assemblages, le logiciel permet d’activer le calcul d'assemblages et de visualiser les représentations 3D des assemblages qui pourraient être résolus avec les modules non acquis. Dans ce cas, ni les détails ni les récapitulatifs de vérification et de métrés ne peuvent être affichés.
- Égalisation Automatique des Plaques : Le logiciel propose une égalisation automatique des plaques d'un même ouvrage, en prenant en compte le profilé, les efforts et les liaisons extérieures.
- Détails Constructifs : Les détails constructifs des assemblages calculés et dimensionnés par le logiciel peuvent faire partie des plans de la structure. La génération de plans de plaques d'ancrage avec tous les détails des soudures et raidisseurs est également possible.
Les normes avec lesquelles il est possible de travailler dépendent du pays depuis lequel la licence est acquise. Par défaut, seules les normes implémentées pour ce pays sont activées.
Conclusion Préliminaire : L'Importance d'une Expertise
La construction d'un hangar métallique, et plus particulièrement le dimensionnement de ses assemblages boulonnés, est une discipline technique exigeante. Elle requiert une compréhension approfondie des principes de la mécanique des structures, une maîtrise des normes en vigueur, et l'utilisation d'outils de conception performants. L'étude de sol, le calcul précis des charges et des efforts, le choix judicieux des types d'assemblages et de la visserie, ainsi que la prise en compte des aspects liés aux rigidités rotationnelles et aux raidisseurs, sont autant de facteurs qui contribuent à la sécurité, la durabilité et la performance de l'ouvrage. L'assemblage boulonné, par sa flexibilité et son efficacité, demeure une solution privilégiée dans ce domaine, garantissant la solidité des hangars industriels modernes.
