Les capteurs à fibre optique représentent une technologie de détection sophistiquée, exploitant les propriétés fondamentales de la lumière pour interagir avec le monde physique. Ces dispositifs, bien que souvent discrets, jouent un rôle crucial dans une multitude d'applications industrielles et technologiques, allant de l'automatisation de la production à la surveillance environnementale. L'essence même de leur fonctionnement réside dans la manière dont la lumière est guidée, modulée et interprétée au sein d'assemblages de fibres optiques.
Le Principe Fondamental : La Fibre Optique

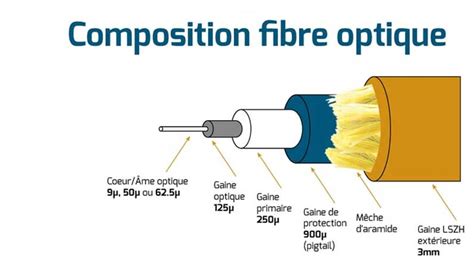

Au cœur de tout capteur à fibre optique se trouve la fibre optique elle-même. Il s'agit de brins fins et transparents, généralement en verre ou en plastique de qualité optique, dont la finesse peut être comparable à celle d'une mèche de cheveux. Les fibres de verre, par exemple, ne possèdent pas de gaine individuelle ; au lieu de cela, plusieurs d'entre elles sont regroupées dans une gaine protectrice, souvent constituée d'un conduit flexible en acier inoxydable, mais pouvant également être en PVC ou en un autre type de tube plastique flexible. Les fibres optiques en plastique, quant à elles, présentent typiquement un noyau monofilament plus large.

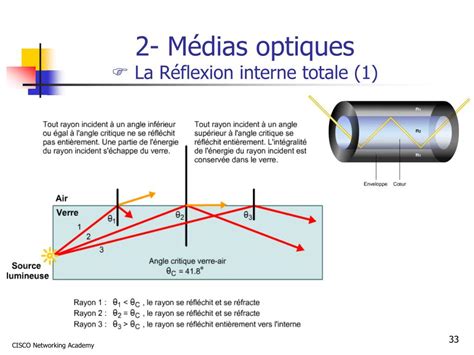

Le transport de la lumière à travers ces fibres est rendu possible par le principe optique de la réflexion interne totale. Ce principe stipule que lorsqu'un rayon lumineux rencontre la limite entre le noyau et la gaine, qui possèdent des densités différentes, il est totalement réfléchi à condition que l'angle d'incidence soit inférieur à une valeur critique spécifique. Cette propriété garantit que la lumière circule le long de la fibre avec une perte minimale, permettant ainsi la transmission d'énergie lumineuse sur de longues distances.
La Structure d'un Assemblage de Capteurs à Fibre Optique
Un assemblage de fibres optiques est plus qu'une simple collection de fils de verre ou de plastique ; il s'agit d'une configuration méticuleusement conçue qui détermine le mode de détection de l'objet. Les assemblages individuels ont pour fonction de guider la lumière, soit d'un émetteur vers un point de détection, soit du point de détection vers un récepteur.
Les capteurs à fibre optique utilisent les propriétés physiques de la lumière lors de sa transmission par ces fibres pour détecter les objets. Ils se composent généralement d'un amplificateur pour fibre optique et de câbles à fibre optique, ces derniers pouvant être équipés ou non d'optiques supplémentaires. L'amplificateur, élément central, abrite la source lumineuse, l'élément récepteur et l'unité de traitement du capteur. Les câbles à fibre optique, quant à eux, servent exclusivement à envoyer et à recevoir la lumière.
Modes de Détection et Principe Énergétique
Le mode de détection est intrinsèquement lié à la configuration de l'assemblage de fibres optiques. Les fibres optiques bifurquées, par exemple, sont conçues pour conduire la lumière émise et la lumière reçue via deux branches distinctes de fibres au sein d'un même assemblage. Cette configuration ingénieuse permet à un seul capteur d'éclairer et de visualiser un objet simultanément, en utilisant le même assemblage de fibres optiques.
Dans le domaine de l'automatisation industrielle, le principe énergétique est fréquemment employé. Ce principe implique qu'un émetteur, souvent une source lumineuse LED, couple la lumière dans un câble à fibre optique. À l'extrémité de ce câble, la lumière émerge et interagit soit avec un objet qui la réfléchit (principe de palpage ou de réflexion), soit elle est directement détectée par un récepteur (principe de barrage). La lumière réfléchie ou transmise est ensuite dirigée vers l'unité de traitement, où une photodiode mesure la quantité de lumière reçue.
En principe, les capteurs à fibre optique mesurent diverses grandeurs lumineuses, telles que la longueur d'onde et l'intensité, afin d'en déduire d'autres valeurs de mesure. L'amplificateur pour fibre optique joue un rôle déterminant, car il assure le couplage du signal lumineux au guide de lumière, sa transmission, puis sa détection.
Gestion des Interférences et Synchronisation des Capteurs
Dans les environnements industriels, l'installation de plusieurs câbles à fibre optique à proximité les uns des autres, ou leur orientation vers le même point, peut entraîner des interférences mutuelles. Pour pallier ce problème, des technologies spécifiques sont intégrées. Par exemple, les capteurs de la série P1XD0 et P1XD1 de wenglor se synchronisent via leurs faisceaux lumineux. Les capteurs de la série P1XD2, quant à eux, utilisent une synchronisation via un bus interne en mode « Multi Unit », ce qui élimine toute influence mutuelle entre les capteurs.
Il est généralement recommandé d'éviter de placer plusieurs têtes de capteur trop près les unes des autres ou de les aligner sur le même objet à tester afin de minimiser les interférences. Bien que l'intensité d'une impulsion lumineuse unique, en termes d'amplitude et de durée, reste constante, que ce soit en mode autonome ou en mode Multi Unit, l'intensité lumineuse peut apparaître plus faible à l'œil humain en mode Multi Unit. Cette perception est due à un effet optique : en mode Multi Unit, les pauses entre les impulsions lumineuses sont plus longues qu'en mode autonome. Cela crée l'illusion d'une source lumineuse moins intense. Ces pauses prolongées sont essentielles pour garantir que les différentes sous-unités puissent émettre, recevoir et traiter leurs impulsions lumineuses sans interférence.
Comment éviter les interférences?
Installation et Réglage des Capteurs
Pour une détection d'objet fiable, l'alignement précis des câbles à fibre optique est primordial. Particulièrement dans le mode barrage, l'émetteur et le récepteur doivent être positionnés avec une grande exactitude l'un par rapport à l'autre, alignés sur le même axe. Souvent, l'amplificateur ou l'unité de traitement est installé dans une armoire de commande ou hors du champ de vision direct, ce qui rend la configuration dépendante de l'appréciation des opérateurs.
Pour faciliter ce réglage, le mode d'alignement visualise l'intensité du signal par une pulsation de la lumière émise. Similairement aux capteurs de stationnement automobiles, la fréquence de pulsation augmente avec l'intensité du signal reçu. En ajustant l'angle et l'axe de la tête du capteur, on atteint l'alignement optimal lorsque le signal est maximal.
La sortie de commutation numérique offre la possibilité de régler des valeurs de seuils par teach-in (apprentissage) ou via un potentiomètre. La lumière émise par le capteur est réfléchie par l'objet et comparée à cette valeur seuil. La sortie analogique, quant à elle, fournit un signal de sortie continu, proportionnel à l'intensité de la lumière réfléchie. La technologie IO-Link est également largement utilisée pour la communication standardisée avec les capteurs et les actionneurs dans le monde entier.
Caractéristiques et Types de Câbles à Fibre Optique
Les câbles à fibre optique sont constitués d'un cœur conducteur de lumière et d'une gaine, chacun présentant un indice de réfraction distinct. La lumière est ainsi guidée à travers le cœur, quasiment sans perte, grâce à la réflexion totale sur la gaine. L'angle d'ouverture définit l'angle sous lequel la lumière sort de la fibre optique. Un grand angle d'ouverture permet une détection fiable, même d'objets hétérogènes à courte distance, et simplifie la manipulation car elle est indépendante de l'orientation de l'appareil. Cependant, la puissance lumineuse se disperse rapidement sur une plus grande surface, ce qui réduit la portée car la lumière n'est pas maintenue concentrée. Pour maîtriser ce grand angle d'ouverture, des lentilles peuvent être employées pour focaliser ou collimater la lumière si nécessaire.

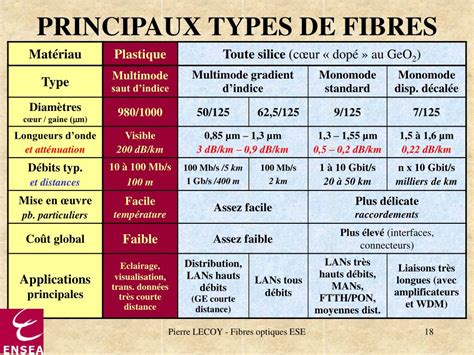

Les câbles à fibre optique en plastique sont particulièrement adaptés à la détection d'objets dans des applications où l'espace est limité. Les câbles à fibre optique en verre, en revanche, excellent dans des conditions environnementales difficiles, notamment à des températures élevées, et offrent une résistance chimique supérieure.
Le type de réflexion coaxial est une méthode de mesure de haute précision. Il est composé d'un cœur (émetteur) et d'une zone environnante (récepteur). Dans ce type de réflexion, les fibres sont disposées parallèlement les unes aux autres pour transmettre les signaux lumineux. Plus le diamètre du cœur de la fibre optique est important, plus la capacité du câble à transporter la lumière est élevée. Cela permet d'augmenter la portée et d'améliorer la détection d'objets de couleur noire profonde.
Le rayon de courbure est un paramètre essentiel qui détermine la contrainte de flexion qu'un câble peut supporter sans être endommagé ni subir de dégradation de la qualité du signal. Une courbure excessive d'un câble à fibre optique risque de rompre la gaine de la fibre dans le câble et de provoquer une fuite de lumière hors du cœur. Cela peut entraîner non seulement un amortissement accru, mais aussi des microfissures dans le cœur de la fibre, causant des dommages permanents.
Les câbles à fibre optique offrent diverses options de gainage, chacune avec ses avantages :
- Gaine en acier inoxydable : Représente la variante la plus économique et offre une excellente protection contre les contraintes mécaniques. Cependant, elle est moins flexible lors de la pose, nécessitant des rayons de courbure plus importants.
- Gaine résistant aux milieux agressifs : Conçue pour une résistance maximale aux milieux agressifs. Ces câbles sont absolument étanches, empêchant ainsi les fluides et les gaz de pénétrer dans la gaine et d'endommager les fibres optiques.
Variantes de Têtes de Capteurs et Solutions Personnalisées
Le réajustement dynamique et la détection de saut sont des fonctionnalités adaptées à la détection fiable d'objets dans des conditions environnementales changeantes. Les têtes de capteurs coudées sont idéales pour les espaces restreints où l'axe optique et la sortie de câble doivent être orientés différemment. Le type L permet un montage aisé à l'aide de deux vis et offre des positions prédéfinies des axes optiques. Les têtes de capteurs plates s'intègrent facilement dans le fond du porte-pièce. Les bandes lumineuses, basées sur le principe de barrières unidirectionnelles, sont parfaites pour la surveillance de grandes zones. Les têtes de capteurs filetées facilitent une installation rapide et simple.
wenglor propose des solutions de câbles optiques sur mesure pour les fibres optiques en verre, grâce à un système modulaire sophistiqué. Les câbles à fibre optique sont disponibles en différentes longueurs. Les câbles à fibre optique en plastique peuvent être coupés par le client, tandis que les câbles à fibre optique en verre ne peuvent être modifiés qu'en usine, car ils nécessitent un ponçage et un polissage après la coupe. En raison de leur grand angle d'ouverture, les câbles à fibre optique présentent des plages de détection relativement courtes. Bien que flexibles, des rayons de courbure minimaux doivent être respectés pour éviter les dommages et les pertes de lumière. Les câbles à fibre optique en plastique ultra-flexibles sont particulièrement adaptés aux rayons de courbure serrés ou aux montages mobiles. Les câbles à fibre optique en plastique et en fibre de verre se distinguent par leur résistance aux variations de température.
