La création d'une ouverture dans un mur en pierre, que ce soit pour installer une porte, une fenêtre ou une baie vitrée, est une opération qui exige une compréhension approfondie des principes structurels et une maîtrise technique rigoureuse. L'intervention sur des maçonneries anciennes, souvent complexes et hétérogènes, présente des défis spécifiques qui requièrent une attention particulière, notamment en ce qui concerne la pose d'un linteau en béton armé. Cet élément crucial assure le transfert des charges et la stabilité de l'ouvrage, évitant ainsi des désordres potentiellement graves tels que des fissures, des décollements, voire des effondrements localisés.
L'Analyse Préalable : Clé de la Réussite

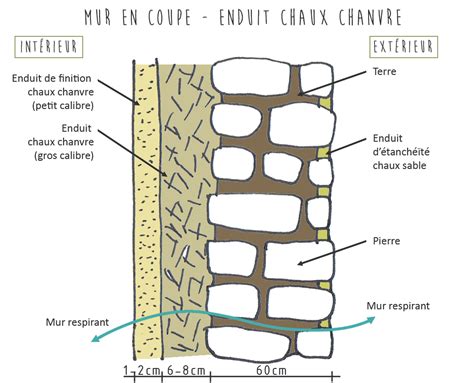

Avant toute intervention, une analyse approfondie du mur existant est indispensable. La nature de la pierre, la composition du mortier, l'épaisseur du mur, ainsi que la présence éventuelle de linteaux anciens ou d'arcs de décharge, sont autant de paramètres à considérer. Dans le cas d'un mur en pierre de 80 cm d'épaisseur, il est essentiel de connaître sa construction : est-elle composée de moellons extérieurs et intérieurs avec un remplissage "tout venant", ou de pierres appareillées en façade avec des moellons sur les côtés intérieurs ? La présence d'une ouverture à l'étage au-dessus de la future baie, par exemple, impose des précautions supplémentaires, potentiellement un étrésillonnement de celle-ci.
Il est également crucial de comprendre la nature des fondations actuelles, leurs dimensions et leur profondeur. La configuration de l'étage supérieur, notamment la présence d'un plancher intermédiaire et son épaisseur, influence directement les charges à reprendre. L'esthétique souhaitée pour la nouvelle ouverture doit également être prise en compte, car elle peut dicter le choix des matériaux et des techniques de mise en œuvre. La compréhension de ces éléments permet d'anticiper les difficultés et de planifier l'intervention avec précision.
Les Différents Types de Linteaux : Un Choix Stratégique
Le choix du linteau est déterminant pour la pérennité de l'ouvrage. Plusieurs options s'offrent, chacune avec ses avantages et ses inconvénients :

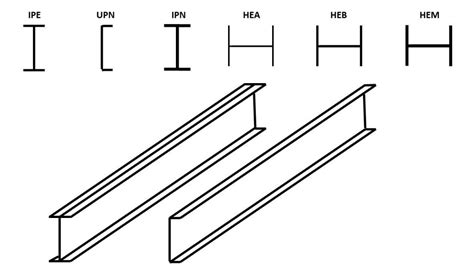

Le Linteau en Acier (IPN, IPE, HEA, HEB)
Ces profilés métalliques offrent une très grande résistance mécanique, les rendant compatibles avec des ouvertures larges. Ils sont particulièrement indiqués pour les reprises lourdes et les grandes portées. Leur pose nécessite des encoches dans la maçonnerie et des appuis latéraux solides, ainsi qu'un étaiement obligatoire. L'esthétique brute de l'acier peut être un inconvénient, et un risque de corrosion existe s'il n'est pas protégé.
Le Linteau en Bois
Très fréquent dans le bâti ancien (pisé, pierre, torchis), le linteau en bois supporte les petites à moyennes ouvertures. Il est compatible avec les murs anciens et présente un bon comportement hygrométrique, pouvant même être laissé apparent pour une esthétique recherchée. Cependant, il est sensible à l'humidité et aux insectes, ses portées sont limitées, et il présente un risque de pourriture s'il est mal protégé. Il est essentiel d'utiliser un bois sec, sain et adapté (chêne ou résineux selon l'usage).
Le Linteau en Pierre
Courant dans les bâtiments anciens en pierre ou moellons, il supporte des ouvertures modestes à moyennes, souvent en éléments monolithes ou en claveaux. Son principal avantage réside dans son esthétique et sa durabilité, ainsi que sa compatibilité avec les murs en pierre et terre crue. Cependant, son poids est important, ses portées sont limitées, et il est sensible aux fissures si les appuis sont faibles. Il nécessite une pierre saine et non fissurée, ainsi qu'un lit de pose stable.
Le Linteau en Béton Armé
Très courant en construction moderne (brique, parpaing, béton), il est conçu pour les ouvertures standard et certains murs porteurs. Il peut être réalisé sur place avec un coffrage ou utiliser des éléments préfabriqués. Sa bonne résistance mécanique et sa disponibilité en éléments préfabriqués sont des atouts majeurs. Néanmoins, son poids est élevé, il requiert un temps de prise avant la dépose des étais, et il est moins adapté au bâti ancien.
La Mise en Œuvre d'un Linteau Béton dans un Mur en Pierre
La réalisation d'un linteau en béton armé dans un mur en pierre existant est une opération technique qui demande une grande rigueur.
L'Étaiement : Une Étape Primordiale

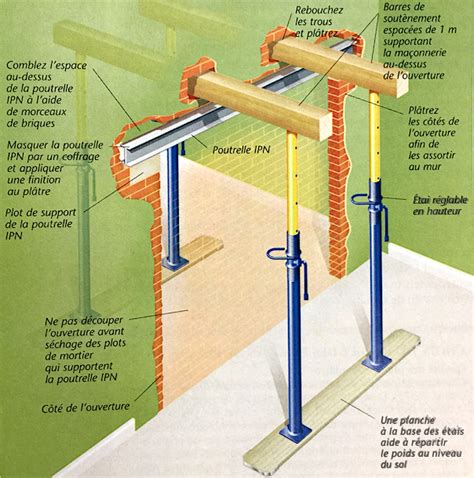

Avant toute découpe ou percement, un étaiement solide du mur est une étape primordiale. Il s'agit de soutenir provisoirement la charge du mur au-dessus de la future ouverture. Le choix des étais est crucial : ils doivent être de qualité professionnelle, lourds, et équipés de plaquettes d'appui larges, capables de supporter une charge de 2 tonnes chacun. Une rangée d'étais soutient généralement une poutrelle profilée en I. Si l'ouverture est large, plusieurs rangées d'étais peuvent être nécessaires. Leur calage au sol doit être parfait, bien à l'horizontale, en utilisant une grosse pièce de bois.
Le Percement et la Création de la Saignée
Une fois le mur étayé, le percement commence. La découpe de la réservation pour loger le coffrage du linteau peut se faire à la meuleuse ou au perforateur. Il est préférable d'avancer progressivement, en petits segments, afin d'ajuster et de garantir la stabilité de la structure. La méthode de percement est délicate, notamment dans les murs anciens où chaque pierre a son rôle. Il ne s'agit pas de taper avec une masse, mais plutôt d'utiliser un pied-de-biche actionné à l'horizontale pour retirer les pierres avec précaution. Les trous de boulin, réalisés tous les 60 cm environ, peuvent servir à placer des poutrelles traversantes pour un soutien temporaire.
La Pose du Linteau Béton
Le coffrage, généralement constitué de planches de bois, est mis en place dans la saignée. Le linteau doit reposer sur des appuis latéraux solides, d'au moins 20 cm de chaque côté. L'enrobage des armatures par le béton doit être d'au minimum 2 cm pour protéger l'acier de la corrosion. La section du linteau et son ferraillage doivent être déterminés selon les règles de calcul des ouvrages en béton armé (EUROCODE 2), en tenant compte des charges à supporter. L'erreur la plus fréquente consiste à ouvrir totalement le mur avant que le linteau n'ait atteint sa résistance finale. Il est donc impératif de laisser le béton sécher et prendre avant de retirer les étais.
Maçonnerie, pose linteau, percer une porte, make a door lintel
Les Spécificités des Murs en Pierre
Les murs en pierre présentent des caractéristiques particulières qui influencent la mise en œuvre d'un linteau en béton :
Hétérogénéité et Cohésion
Les maçonneries en pierre sont souvent hétérogènes, avec des liants variables (terre, chaux, ciment) et une portance qui dépend de la qualité des appuis et du lit d'assise. Il est crucial de vérifier la compatibilité du liant utilisé avec la maçonnerie ancienne, en particulier si celle-ci est à la chaux. L'emploi de mortier au ciment standard sur des maçonneries anciennes à la chaux est à proscrire, car le ciment, trop rigide, casse la souplesse naturelle du mur et provoque l'apparition rapide de fissures.
Appuis Latéraux et Lit Porteur
Les appuis latéraux sur pierre saine, sans éclats ni fissures, sont fondamentaux. Le lit porteur doit être horizontal et cohésif. Dans le cas d'un mur en pierre, il est pertinent de soulager le linteau en créant un véritable arc de décharge, de toutes pièces, car la pierre ne travaille pas du tout en flexion. Un appui de fenêtre doit également être soulagé par en dessous pour éviter un cisaillement.
L'Intégration Esthétique
Dans les constructions anciennes, il faut "composer" et respecter les spécificités du bâti. Les ébrasements, par exemple, ne sont pas toujours symétriques et servent à faire passer la lumière. Si une pierre de parement très longue se trouve dans le champ de l'ouverture, il est préférable de déplacer légèrement l'ouverture pour la conserver en place, plutôt que de la couper. Les jambages, éléments verticaux de l'encadrement, peuvent être maçonnés avec de la pierre taillée grossièrement ou de la pierre de taille, en cohérence avec le reste du bâti. La maçonnerie doit être soignée, en alternant les "crochets" et les "lancis", et en respectant les règles de la maçonnerie traditionnelle.
Les Risques et Précautions
La création d'une ouverture dans un mur porteur est une opération sensible, aux conséquences potentiellement graves. La sous-estimation des charges est un piège fréquent. Chaque ouverture modifie profondément la répartition des pressions, et les étais doivent impérativement être adaptés au poids total de la structure à soutenir.
Il est rappelé qu'une ouverture dans un mur porteur est une opération qui demande l'accompagnement d'un professionnel qualifié. Un maçon expérimenté pourra réaliser un diagnostic structurel fiable et proposer les solutions les plus adaptées. La complexité de ces structures anciennes, qui ne se construisent plus, peut réserver des surprises désagréables, et seuls les artisans chevronnés peuvent véritablement aider.
Cohésion des Matériaux et Mortiers Compatibles
L'utilisation de mortiers compatibles avec la pierre est cruciale pour préserver la souplesse de l'ensemble. Un mortier à la chaux hydraulique NHL 3.5 garantit une bonne adhérence, une perméabilité à la vapeur d'eau et l'élasticité nécessaire pour travailler avec la pierre. Un sable sain et tamisé (grain 0/4 mm) complète la préparation du mortier.
Le Rôle des Voûtes de Décharge
Dans les bâtiments anciens, les linteaux en pierre sont parfois soulagés par des voûtes de décharge incorporées dans la maçonnerie. Ces dispositifs, souvent de forme parabolique, permettent de reprendre les charges par compression seule, évitant ainsi la flexion du linteau et les désordres associés. Le calcul de ces voûtes peut être simplifié lorsque leur flèche est égale à la demi-portée. La combinaison d'une voûte de décharge et d'une poutre (linteau) est une solution astucieuse pour dimensionner la poutre de manière moins surabondante et donc plus économique.
Conclusion : Une Opération Délicate Nécessitant Expertise
Réaliser une ouverture dans un mur en pierre et y intégrer un linteau en béton armé est une entreprise qui demande une préparation millimétrée, une grande attention et une connaissance approfondie des techniques de maçonnerie ancienne. Le respect des spécificités du bâti, le choix judicieux des matériaux, la rigueur dans la mise en œuvre, et l'accompagnement par des professionnels qualifiés sont autant de facteurs déterminants pour garantir la sécurité et la pérennité de l'ouvrage. Ignorer ces principes peut entraîner des conséquences irréversibles, compromettant la stabilité de la structure.
