Lors de la création d'une ouverture dans un mur porteur, une question cruciale se pose inévitablement : quelle doit être la portée minimale d'appui d'un linteau pour assurer la solidité de la structure ? Cette interrogation dépasse la simple nécessité de respecter des chiffres sur un plan ; elle est la clé d'une façade qui traverse le temps sans désordres et d'une maçonnerie qui résiste aux intempéries. Paradoxalement, alors que les outils de calcul n'ont jamais été aussi accessibles, les sinistres liés à des appuis de linteau sous-dimensionnés demeurent une réalité préoccupante sur les chantiers.
Cette analyse approfondie explore les arcanes de la pose des linteaux, en recoupant les expériences de terrain, les préconisations des Documents Techniques Unifiés (DTU) et les savoir-faire d'artisans aguerris. L'objectif est de démystifier le rôle essentiel du linteau, de la conception à la mise en œuvre, en soulignant que le linteau ne tolère aucune approximation.
Les Fondamentaux : Portée, Appui et Transfert de Charges

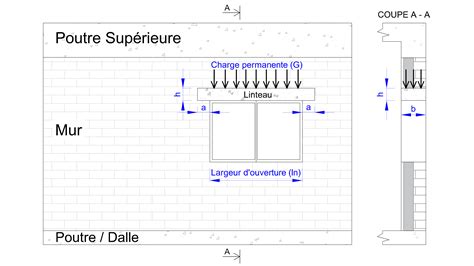

Le linteau, qu'il soit préfabriqué ou coulé sur place, est un élément structurel fondamental dont le rôle est de reprendre les charges verticales exercées par la maçonnerie située au-dessus de l'ouverture et de les reporter sur les joues du mur porteur. Il travaille principalement en flexion. La compréhension de ses éléments constitutifs est primordiale pour garantir sa fonction :
- La Portée : Il s'agit de la distance libre entre les deux appuis du linteau, c'est-à-dire la largeur de l'ouverture à franchir. C'est la dimension la plus visible et celle qui détermine en grande partie le dimensionnement du linteau.
- L'Appui Latéral : C'est la longueur sur laquelle le linteau repose sur le mur porteur de chaque côté de l'ouverture. C'est cet appui qui assure le transfert des charges vers la maçonnerie.
- La Longueur Totale : Elle correspond à la portée plus les deux appuis latéraux.
L'interaction entre ces trois notions est d'une importance capitale pour la stabilité de l'ensemble. Un appui insuffisant, même sur une portée modérée, peut entraîner des désordres structurels graves.
La Règle d'Or : 20 cm d'Appui, un Point de Départ Crucial
Depuis des décennies, une règle empirique bien établie dicte qu'un appui de 20 cm de chaque côté est le minimum requis, tant que la portée brute du linteau n'excède pas deux mètres. Cette règle, bien que simple, repose sur une observation concrète des contraintes mécaniques en jeu.

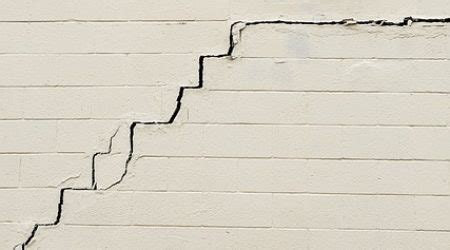

Un cas concret illustre parfaitement l'importance de cette règle. Sur un chantier de réhabilitation d'une maison des années 1970, un linteau en béton d'une portée de 1,40 mètre avait été posé avec un appui de seulement 10 cm de chaque côté. Six mois plus tard, deux fissures caractéristiques en escalier sont apparues sur la façade. L'expertise a révélé un tassement différentiel du bâti, conséquence d'une armature insuffisante pour reprendre l'effort de cisaillement concentré sur une zone d'appui trop courte. L'absence d'un appui suffisant a conduit à une défaillance prématurée de l'élément structurel.
Les Exigences des DTU : La Précision au Service de la Sécurité
Les Documents Techniques Unifiés (DTU) fixent des normes précises pour la mise en œuvre des éléments de construction, y compris les linteaux. Ils ne laissent rien au hasard et insistent sur des conditions d'assise parfaites :
- Assise Plane : La surface sur laquelle repose le linteau doit être parfaitement plane et lisse pour assurer une répartition uniforme des charges.
- Mortier Adapté : Un mortier dosé à 350 kg/m³ est généralement préconisé pour garantir une bonne adhérence et une résistance adéquate.
- Parement Sain : La zone d'appui ne doit présenter aucun matériau friable ou dégradé qui pourrait compromettre la stabilité.
Il est impératif que l'appui du linteau soit continu sur toute la largeur de son âme. La moindre discontinuité, comme une brique manquante ou un vieux joint creux, peut créer un point de pivot et initier des contraintes excessives.
Il est essentiel de noter que la règle des 20 cm s'applique principalement aux murs homogènes construits en blocs de béton. Pour des maçonneries plus complexes, telles que la brique creuse, la pierre tendre ou les structures en ossature bois, un dimensionnement plus fin et une approche spécifique sont nécessaires.
Au-delà des 2 Mètres : Adapter le Linteau à sa Portée
La règle des 20 cm d'appui est une base, mais elle n'est pas une limite universelle. Il est impossible d'appliquer le même traitement à un linteau en béton armé et à une poutre en bois massif. Chaque matériau de construction possède ses propres caractéristiques mécaniques, influençant directement le choix et le dimensionnement du linteau.
Le Béton Armé : Le Choix Privilégié dans le Résidentiel
Le béton armé est le matériau de prédilection pour les linteaux dans la construction résidentielle. Sa densité élevée (environ 2400 kg/m³) et la présence d'armatures en acier (fers HA) lui confèrent une excellente résistance à la compression et à la traction. La règle des 20 cm d'appui reste valable jusqu'à une portée de deux mètres. Au-delà de cette distance, le dimensionnement doit être revu selon les préconisations, souvent basées sur un rapport de 1/10ème entre la hauteur du linteau et sa portée.
L'Acier : La Solution Compacte pour la Rénovation

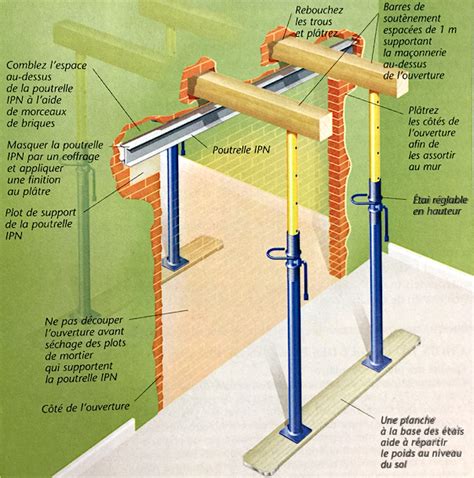

Les profilés métalliques, tels que les poutrelles HEB ou IPE, sont fréquemment utilisés en rénovation. Leur principal avantage réside dans leur compacité, permettant de les intégrer dans des espaces restreints sans nécessiter de saignées importantes dans le mur. Un linteau métallique présente également un poids inférieur à celui d'un linteau en béton de capacité portante équivalente, ce qui est un atout majeur pour ne pas surcharger des fondations anciennes ou fragiles.
Le Bois : Chaleur et Exigences Techniques
Les linteaux en bois massif ou en lamellé-collé apportent une touche chaleureuse aux constructions. Cependant, leur utilisation requiert une attention particulière. L'humidité ambiante peut provoquer une dilatation des fibres, et les charges permanentes peuvent entraîner un phénomène de fluage (déformation lente sous charge). Ces aspects doivent être compensés par un appui latéral généreux. Les charpentiers expérimentés préconisent généralement un minimum de 25 cm d'appui pour les linteaux en bois. Un taux d'humidité du bois inférieur à 18 % est également une condition essentielle pour garantir sa stabilité.
Les Composites Mixtes : L'Innovation au Service des Grandes Portées
Depuis quelques années, des solutions innovantes émergent, comme les poutrelles mixtes acier-béton post-contraintes. Ces éléments combinent la rigidité de la structure métallique avec l'inertie du béton, leur permettant de franchir des portées importantes, parfois jusqu'à quatre mètres, en un seul tenant. Ces solutions techniques avancées offrent une réponse performante pour les grandes ouvertures.
L'Interface Linteau-Mur : Une Liaison Chimique Essentielle
La qualité de la liaison entre le linteau et le mur porteur est un facteur souvent négligé, mais d'une importance capitale. Dans le cas d'un linteau métallique, il est crucial de soigner l'interface entre le métal et la maçonnerie. L'utilisation d'un mortier non-retraitaire ou d'un coulis expansif permet d'éliminer les vides et d'assurer un contact parfait, garantissant ainsi un transfert de charge optimal.
L'Isolation Thermique : Un Enjeu Majeur
L'isolation thermique des linteaux est un aspect de plus en plus important, notamment avec l'évolution des réglementations thermiques. Un linteau en béton coulé en about de mur peut créer un pont thermique significatif, favorisant la déperdition de chaleur et l'apparition de condensation. La température de surface intérieure du linteau peut chuter considérablement par rapport à la température ambiante, atteignant des seuils critiques pour la formation de condensation, qui se manifeste par des taches d'humidité et des moisissures.
Les rupteurs thermiques, désormais obligatoires dans certaines zones et pour certaines configurations depuis janvier 2025, jouent un rôle essentiel. Insérés sous le linteau, ils coupent la continuité thermique entre l'élément porteur et la maçonnerie extérieure, réduisant drastiquement la différence de température et prévenant ainsi les phénomènes de condensation. L'objectif est de réduire l'écart de température à seulement 2 °C.
Quel est le rôle d'un rupteur de pont thermique ?
Mises en Situation : Apprendre des Exemples Concrets
L'analyse de situations réelles permet de mieux appréhender les défis de la pose de linteaux.
Cas 1 : Une Baie de 2,40 m dans une Maison des Années 1980
Dans une maison de lotissement typique des années 1980, construite avec des blocs béton de 20 cm, des planelles creuses et un enduit monocouche, le projet consiste à ouvrir une baie de 2,40 m dans la cuisine. Selon la règle de base, la portée minimale impose un linteau de 3 mètres, nécessitant donc 30 cm d'appui de chaque côté. La solution mise en œuvre a consisté à encastrer un profilé acier HEB 140 dans une saignée verticale. L'appui gauche a été réalisé sur 20 cm, complété par une patte de scellement chimique d'une profondeur de 25 cm pour une sécurité accrue. La face droite, bénéficiant d'une plus grande liberté, a reçu un appui de 30 cm.
Cas 2 : Un Mas en Pierre Calcaire
Dans un mas ancien en pierre calcaire, la maçonnerie irrégulière rend difficile un appui mécanique homogène pour un linteau traditionnel. Pour pallier cette difficulté, les artisans ont procédé à la coulée de deux chevêtres en béton armé sur des semelles filantes, créant ainsi une assise stable. Sur ces chevêtres, un linteau précontraint a ensuite été posé. Cette approche spécifique au type de maçonnerie permet de garantir la stabilité de la structure malgré les irrégularités du support.
Ces exemples concrets soulignent un principe fondamental : le support sur lequel repose le linteau doit être aussi stable et résistant que le linteau lui-même.
Les Désordres Liés aux Appuis Inadaptés : Statistiques et Symptômes
Le rapport PathoBât 2025 met en lumière un chiffre alarmant : 18 % des désordres structurels répertoriés trouvent leur origine dans un appui de linteau inadapté. Le premier symptôme de ce problème se manifeste souvent par l'apparition d'une fissure diagonale partant du coin supérieur de l'ouverture.
Lorsque la structure subit une surcharge ponctuelle, comme une accumulation de neige importante sur la toiture ou un stockage excessif sur un plancher, la contrainte peut frôler la limite élastique du matériau du linteau. Dans le cas du béton, une maîtrise adéquate de la déformation implique un ferraillage adapté, incluant des cadres fermés, et une hauteur de linteau proportionnelle à sa portée (souvent le fameux 1/10ème).
Les Charges Exceptionnelles et la Vigilance Requise
Dans certaines situations, le linteau peut être soumis à des charges exceptionnelles qui nécessitent une analyse particulière. L'accrochage d'éléments lourds tels qu'un bardage, une pergola bioclimatique, ou l'intégration de volets roulants peut exercer des contraintes supplémentaires sur le linteau. Il est impératif de prendre en compte ces charges additionnelles lors du dimensionnement.
Un principe fédérateur semble guider ces dérives potentielles : la hâte. Avant de procéder à la pose d'un linteau, chaque professionnel expérimenté suit une routine de vérification et de préparation rigoureuse. Appliquer une série d'étapes méthodiques, c'est offrir au linteau une espérance de vie quasi illimitée et garantir la pérennité de la structure. La phrase qui résonne souvent sur les chantiers bien menés est celle-ci : « Chaque centimètre d'appui gagné, c'est un défaut de moins sur le carnet de garantie. »
Les Bonnes Pratiques : Une Approche Systématique
La règle couramment admise de 20 cm d'appui de chaque côté pour une portée allant jusqu'à 2 mètres est une base solide, mais elle doit toujours être validée par un calcul de structure précis. Ce calcul prendra en compte la nature des matériaux, les charges appliquées et les spécificités du site.
Pour le bois, il est primordial de s'assurer d'un taux d'humidité inférieur à 18 %. Si la portée requise est trop importante pour un linteau unique, deux options s'offrent : soit prolonger l'ouverture vers l'intérieur pour gagner de la longueur sur le mur, soit recourir à un renfort métallique rapporté pour augmenter la capacité portante.
En zone sismique, les exigences de calcul et de mise en œuvre sont renforcées pour garantir la résistance de la structure aux secousses. L'ensemble de ces considérations converge vers un objectif unique : assurer la sécurité et la durabilité de l'ouvrage.
