La préservation d'une charpente ancienne, élément clé du patrimoine architectural, tout en assurant sa solidité et sa conformité aux normes actuelles, représente un défi technique majeur. Le renforcement d'une ferme de charpente ancienne ne se limite pas à une simple réparation ; il s'agit d'une intervention experte qui requiert une connaissance approfondie des structures bois, des techniques traditionnelles et des réglementations en vigueur. Pour garantir la pérennité de votre bâti et votre sérénité face aux enjeux structurels de votre toiture, l'appel à des professionnels qualifiés est indispensable.

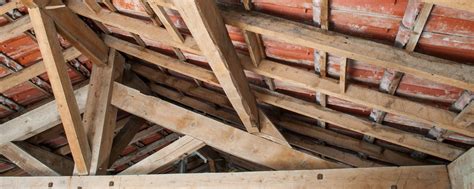

Le Diagnostic : Première Étape Cruciale
Avant toute intervention, un diagnostic complet et approfondi réalisé par un spécialiste est la pierre angulaire de tout projet de renforcement. Cette évaluation méticuleuse vise à identifier précisément les faiblesses structurelles, à comprendre les causes des désordres observés et à déterminer les méthodes de consolidation les plus adaptées à la spécificité de votre charpente traditionnelle.
Les charpentes anciennes possèdent des caractéristiques intrinsèques liées à leur époque de construction. Leur comportement structurel diffère significativement des systèmes modernes, nécessitant une approche sur mesure. Ce diagnostic préalable vous assure une vision claire de l'état réel de votre charpente, des pathologies en jeu et des travaux de renforcement nécessaires.
Signaux d'Alerte : Reconnaître les Fragilités
Les fermes de charpente anciennes peuvent manifester leur fragilité à travers plusieurs indices visuels. Les fléchissements notables des arbalétriers (les pièces inclinées supportant la panne faîtière) ou des entraits (les pièces horizontales formant la base de la ferme) sont des signaux d'alerte majeurs. La stabilité générale de la structure peut être compromise par des assemblages défaillants, particulièrement aux zones de jonction entre les différents éléments, comme les assemblages à tenons et mortaises ou les embrèvements. La détection précoce de ces signes permet une intervention plus aisée et moins coûteuse.
Les Menaces Pesant sur les Charpentes Anciennes
Plusieurs facteurs peuvent conduire à la dégradation des charpentes en bois :
- Pathologies Biologiques : Les champignons lignivores, tels que la mérule ou le coniophore, représentent une menace sérieuse. Ils peuvent réduire drastiquement la résistance mécanique des bois. L'humidité excessive est souvent la cause première de leur développement, favorisée par les infiltrations d'eau, les condensations ou les remontées capillaires.
- Surcharge : L'ajout de matériaux lourds lors de rénovations antérieures, ou un stockage excessif dans les combles, peut soumettre la structure à des charges supérieures à sa capacité initiale, entraînant des déformations et des faiblesses.
Cadre Réglementaire et Normatif
Le renforcement d'une charpente ancienne s'inscrit dans un cadre réglementaire précis. Les normes actuelles concernant la résistance des structures doivent impérativement être respectées, même pour les édifices anciens. De plus, la réglementation thermique joue un rôle croissant ; l'amélioration de l'isolation, notamment lors de l'aménagement des combles, s'accompagne souvent de contraintes structurelles qui nécessitent un renforcement adapté. Un professionnel qualifié saura vous guider à travers ces différentes exigences.
L'Importance d'un Bureau d'Études Spécialisé
Le recours à un bureau d'études spécialisé en structures bois est vivement recommandé, voire indispensable, dans plusieurs situations :
- Projets de Modification Structurelle : Toute modification significative des charges ou de la géométrie de la charpente exige des calculs précis pour garantir la stabilité de l'ensemble.
- Garantie Technique : Les notes de calcul produites par le bureau d'études constituent une garantie technique essentielle. Elles servent de base aux travaux et peuvent être exigées par les compagnies d'assurance ou lors de la vente du bien.
- Cohérence Technique : La collaboration étroite entre le bureau d'études et le charpentier assure la cohérence technique et la conformité de l'intervention aux normes en vigueur.
Choisir le Bon Charpentier : Un Gage de Qualité
La sélection d'un charpentier compétent et expérimenté est déterminante pour la réussite de votre projet. Les travaux sur charpentes anciennes exigent des connaissances spécifiques en techniques traditionnelles et un savoir-faire reconnu. Les qualifications professionnelles, telles que les certifications Qualibat ou le titre d'artisan spécialisé en patrimoine ancien, sont des indicateurs de confiance. Un charpentier de qualité effectuera une visite approfondie avant d'établir son devis, démontrant ainsi son engagement et sa compréhension des enjeux.
Techniques de Renforcement : Un Savoir-Faire Adapté
Le renforcement structurel d'une charpente ancienne fait appel à une variété de techniques, choisies en fonction des pathologies spécifiques et dans le respect de l'intégrité patrimoniale.

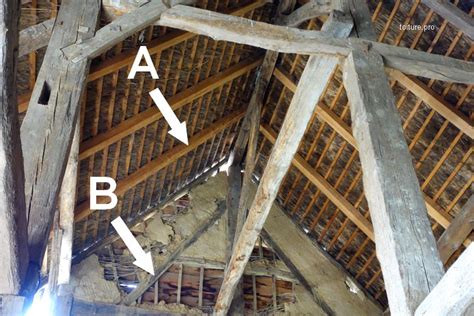

Le Doublage d'Arbalétriers
Face au fléchissement des arbalétriers, le doublage est une solution efficace. Cette technique consiste à jumeler la pièce défaillante avec un bois neuf de section équivalente ou supérieure. L'assemblage entre l'élément d'origine et son renfort s'effectue généralement par boulonnage traversant, à l'aide de tiges filetées en acier galvanisé ou inoxydable positionnées à intervalles réguliers. Cette méthode permet de conserver intégralement la charpente d'origine tout en améliorant significativement sa capacité portante.
Renforcement des Assemblages Traditionnels
Les assemblages traditionnels, tels que les tenons et mortaises, sont souvent des points vulnérables. Leur renforcement peut s'effectuer par l'ajout de tiges filetées traversantes. Un perçage précis à travers l'assemblage, avec un diamètre de foret légèrement inférieur à celui de la tige, garantit un ajustement optimal. Cette technique allie respect du patrimoine et efficacité structurelle.
Liaisons Bois-Maçonnerie et Bois-Bois
La liaison entre la charpente renforcée et son support est un enjeu majeur. Les techniques d'ancrage varient selon la nature du support : maçonnerie traditionnelle, structure bois ou murs en briques. Le dimensionnement des ancrages doit impérativement prendre en compte les charges horizontales liées au vent et aux poussées latérales, qui peuvent provoquer un glissement de la charpente sur ses appuis si les fixations sont insuffisantes.

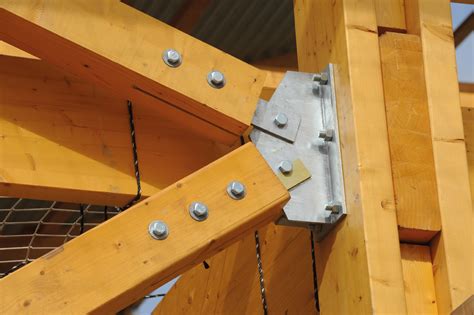

- Sur supports bois : Les liaisons traditionnelles peuvent être renforcées par des connecteurs métalliques modernes (équerres, sabots, platines). Le choix entre fixations traversantes (boulons, tiges filetées) et ponctuelles (vis structurelles) dépend des charges à transmettre. Les assemblages très sollicités nécessitent souvent une combinaison de ces deux types.
- Sur supports maçonnés : L'état des murs anciens, souvent hétérogène, complique la fixation. Les chevilles chimiques (résine époxy ou polyester) offrent une excellente solution pour les supports fragiles ou hétérogènes, créant une liaison continue qui répartit les charges et compense les imperfections du support. L'interface bois-maçonnerie doit également intégrer une barrière contre l'humidité.
La Réception des Travaux : Validation et Pérennité
La réception des travaux de renforcement est une étape décisive pour garantir la pérennité de l'ouvrage. Une vérification méthodique des points critiques assure que les interventions respectent les préconisations techniques initiales. Cette validation peut impliquer le bureau d'études ayant prescrit les renforts, qui peut réaliser une visite de contrôle. Ces vérifications peuvent être formalisées dans un procès-verbal de réception.
Après l'achèvement des travaux, plusieurs vérifications spécifiques s'imposent : l'alignement des fermes, la planéité générale de la toiture, et un examen attentif des assemblages entre bois ancien et éléments neufs. Les jonctions mécaniques doivent présenter un serrage optimal, sans écrasement excessif du bois. Ces contrôles garantissent une charpente durablement stabilisée.
Entretien et Suivi : Assurer la Longévité
Une charpente renforcée nécessite un suivi régulier pour maintenir ses performances dans le temps. Une inspection visuelle annuelle permet de détecter précocement tout signe d'évolution défavorable. La ventilation adéquate des espaces de charpente joue un rôle crucial dans la conservation du bois, l'humidité étant le principal facteur de dégradation. La tenue d'un carnet d'entretien, regroupant l'historique des interventions et les observations périodiques, facilite ce suivi.
Le Boulon : Un Élément Clé de l'Assemblage
Au cœur de nombreuses opérations de renforcement et d'assemblage en charpente, le boulon est un composant essentiel. Il est important de bien comprendre sa composition et ses spécificités pour garantir la solidité et la durabilité des structures.

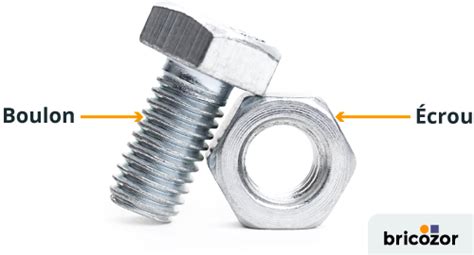

Un boulon est un ensemble mécanique destiné à assembler et à serrer rigidement deux ou plusieurs éléments. Il est généralement constitué de deux pièces principales : une tige filetée (vis ou tige filetée) et un écrou. Des rondelles peuvent être ajoutées pour sécuriser l'assemblage, répartir la pression et éviter le matage du bois.
La Tige Filetée ou la Vis
Le choix de la vis ou de la tige filetée repose sur plusieurs critères :
- Forme de la Tête : Généralement hexagonale pour un couple de serrage puissant, elle peut aussi être fraisée (pour un rendu affleurant et esthétique), plate ou cylindrique.
- Forme de l'Empreinte : Diverses empreintes existent (Allen, Torx, Philips, Pozidriv) pour optimiser la transmission de la force et le serrage. L'empreinte Torx est particulièrement appréciée en charpenterie pour sa capacité à transmettre efficacement la force et à répartir la tension.
- Filetage : Le filetage peut être total ou partiel. Pour les assemblages bois, un filetage partiel est souvent privilégié pour plaquer la pièce de bois sur son support. Les vis avec un filet partiel, notamment celles avec un moletage (filet quasi-vertical) après le filetage, offrent une meilleure résistance à l'arrachement et une plus large surface d'appui, idéales pour fixer des connecteurs ou pour un rendu esthétique.
- Pointe : La pointe est généralement plate pour faciliter l'engagement de l'écrou.
Une tige filetée, entièrement filetée sur sa longueur, peut également être utilisée, coupée à la longueur désirée et équipée d'écrous à chaque extrémité.
Le Choix de l'Écrou
L'écrou est la pièce maîtresse qui garantit la stabilité de l'assemblage par son couple de serrage. Il existe une grande variété d'écrous, chacun adapté à des usages spécifiques :
- Écrou Hexagonal : Le plus courant, il s'adapte à de nombreuses configurations.
- Contre-écrou (ou écrou H.m.) : Utilisé après un écrou standard pour freiner le serrage et éviter tout desserrage accidentel.
- Écrou Carré : Offre une meilleure prise pour les outils, souvent utilisé dans le mobilier ou l'électronique.
- Écrou à Embase : Possède une collerette qui élargit la surface d'appui, parfois striée pour empêcher le desserrage.
- Écrou Borgne : Fermé à une extrémité, il est utilisé pour des raisons esthétiques et de sécurité, cachant le bout de la tige filetée.
- Écrou à Ailettes : Permet un serrage manuel rapide, idéal pour les montages et démontages fréquents.
- Écrou Autofreiné (Nylstop, tout métal) : Conçu pour résister aux vibrations et au desserrage grâce à un insert en nylon ou à une déformation du métal. Indispensable dans les environnements soumis à de fortes sollicitations mécaniques.
Le choix de l'écrou doit être en adéquation avec les contraintes de l'assemblage. Par exemple, pour une charpente soumise à des vibrations, un écrou autofreiné est préférable. Pour un serrage puissant, un écrou hexagonal associé à une vis à tête hexagonale est la solution.
La Matière du Boulon : Résistance et Environnement
La matière du boulon dépend de l'environnement dans lequel il sera installé :
- Acier Brut : Offre un couple de serrage important mais résiste mal à l'oxydation. Adapté aux intérieurs secs.
- Acier Zingué : Offre une meilleure résistance à la corrosion. Convient aux intérieurs (y compris pièces humides) et aux extérieurs protégés.
- Acier Inoxydable (Inox) : Recommandé pour les environnements extérieurs exposés aux intempéries. Attention, les assemblages inox/inox peuvent avoir tendance à gripper.
Il est conseillé d'utiliser des composants du même alliage pour éviter les réactions électrochimiques indésirables.
Dimensions : Diamètre et Longueur
- Diamètre : Le diamètre du boulon est défini par la contrainte mécanique supportée par l'assemblage. Plus la charge est importante, plus le diamètre doit être élevé. Il doit également correspondre au diamètre du trou.
- Longueur : La longueur est déterminée par l'épaisseur des éléments à assembler, en prévoyant une marge suffisante pour le serrage et l'ajout éventuel de rondelles. Une règle générale pour la longueur du filetage est de 2 fois le diamètre de la vis + 6 mm pour les vis inférieures à 120 mm, et 2 fois le diamètre + 12 mm pour les vis supérieures à 120 mm.
Les Rondelles : Compléments Essentiels
La rondelle, pièce ronde et creuse, est placée entre les pièces à assembler et l'écrou. Elle élargit la surface d'appui, répartit la force de serrage, évite le matage du matériau et permet d'assembler des éléments même si le diamètre du trou est trop important. Il existe des rondelles plates et des rondelles frein (ou élastiques).
La charpente (introduction) - NLAB#26
Les Avantages et Inconvénients des Boulons en Charpente
L'utilisation de boulons en charpente présente plusieurs avantages :
- Résistance Mécanique : Les boulons offrent une très grande résistance à la flexion et au cisaillement, ce qui les rend indispensables dans les parties les plus chargées de la structure.
- Solidité et Rigidité : Un serrage ferme des écrous confère une grande rigidité à la structure. Le boulon travaille en compression, assurant un maintien ferme des pièces.
- Démontabilité : Les assemblages boulonnés sont généralement démontables, ce qui facilite les interventions ultérieures.
- Facilité de Mise en Œuvre : L'assemblage peut être réalisé avec des clés d'écrou simples.
- Durabilité : Les boulons de qualité, en acier galvanisé ou inoxydable, peuvent avoir une durée de vie supérieure à celle du bois et ne l'altèrent pas.
Cependant, quelques inconvénients sont à considérer :
- Pertes d'Ancrage et Fatigue : Au fil du temps, il peut y avoir des pertes d'ancrage ou une fatigue du matériau. L'utilisation de contre-écrous ou de rondelles frein permet de contrer le desserrage.
- Sollicitation en Traction : Les boulons ne sont pas idéaux pour des sollicitations de traction prolongée. Il est essentiel de tenir compte de ce point technique dans la conception des assemblages.
En résumé, le renforcement d'une ferme de charpente ancienne est une opération complexe qui exige expertise, rigueur et respect du patrimoine. Du diagnostic précis à la réception des travaux, chaque étape est cruciale pour garantir la sécurité et la longévité de votre bâti. Le choix judicieux des matériaux, des techniques et des professionnels est la clé d'une intervention réussie, assurant ainsi la harmonie entre l'authenticité historique et les exigences de sécurité contemporaines.
