L'installation d'un radiateur électrique est une opération qui peut sembler complexe, mais qui est en réalité assez simple et n'engage pas de gros travaux, surtout lorsqu'il s'agit de modèles comme ceux de la marque Thermor. Que vous souhaitiez installer un nouveau radiateur ou remplacer un ancien appareil, comprendre les étapes clés du branchement et les règles à respecter est essentiel pour garantir à la fois votre confort et votre sécurité. Ce guide vous accompagnera dans le processus, en abordant le choix de l'emplacement, le dimensionnement, les types de radiateurs, et bien sûr, le branchement électrique, tout en mettant en lumière les bénéfices de faire appel à un professionnel.
Choisir le Bon Emplacement pour Votre Radiateur Électrique
Avant de vous lancer dans le branchement, il est primordial de sélectionner l'emplacement idéal pour votre radiateur. Ce choix impacte non seulement l'esthétique de la pièce, mais aussi l'efficacité du chauffage.
Il est ainsi recommandé :
- D'opter pour une fixation des radiateurs électriques sur les murs extérieurs (murs de la façade). Dans chaque pièce de votre logement, il existe des zones soumises à des variations de température plus ou moins importantes. C'est le cas des murs donnant sur l'extérieur, mais aussi des fenêtres ou des autres ouvertures. Par définition, ces zones sont plus sensibles au froid. Positionner un radiateur électrique à cet endroit permet d'atténuer la sensation d'inconfort causée par ces variations de température.
- De positionner les radiateurs électriques éloignés d'un lit. Cela pourrait perturber le sommeil en raison d'une chaleur trop directe ou d'une proximité inconfortable.
- De positionner les radiateurs électriques éloignés d'une porte donnant sur l'extérieur ou d'une aération. Cela évite de perturber le bon fonctionnement du thermostat interne du radiateur et assure une mesure de température plus précise de la pièce.
De plus, pour une diffusion optimale de la chaleur, il est conseillé de ne pas placer de meubles imposants à proximité immédiate du radiateur et de libérer l'espace autour de l'appareil.
Adapter la Puissance du Radiateur à la Surface de la Pièce
L'installation d'un radiateur électrique dépend intrinsèquement de la surface de la pièce à chauffer. Pour éviter une surconsommation d'électricité et/ou un manque de confort, il est important d'adapter la puissance aux besoins de chauffage. Par exemple, un radiateur d'une puissance de 1000W est généralement suffisant pour chauffer une pièce de 15 à 20 m².
Ces indications de puissance restent des estimations. Nous vous recommandons d'utiliser un simulateur dédié pour plus de précision, car de nombreux paramètres sont à prendre en compte.
- Votre localisation : Les régions plus froides nécessitent une puissance supérieure.
- L'altitude : L'air étant plus rare en altitude, l'isolation est souvent moins efficace.
- Le type de logement : Une maison ancienne mal isolée demandera plus de puissance qu'un logement BBC (Bâtiment Basse Consommation).
- La date de construction : Les normes d'isolation ont évolué avec le temps.
- Le type de pièce et sa superficie (hauteur sous plafond compris) : Une grande pièce avec une hauteur sous plafond importante demandera plus de puissance.
- La température intérieure souhaitée : Chaque degré supplémentaire augmente la demande en puissance.
La puissance recommandée vaut pour une pièce avec une hauteur sous plafond de 2,50 m et présentant des performances d'isolation standard. Grâce à un configurateur de puissance, vous pouvez déterminer la puissance adaptée à chacune de vos pièces, en regroupant tous les critères indispensables.
Le choix de la puissance d'un radiateur électrique peut avoir un impact sur la puissance souscrite auprès de votre fournisseur d'énergie. Il est donc important de bien prendre en compte ce facteur avant de procéder à l'installation. Lorsque la surface de la pièce à chauffer excède les 15 ou 20 m², il est préférable de répartir la chaleur en installant deux radiateurs plutôt qu'un seul. Si vous êtes amené(e) à installer plusieurs radiateurs électriques au sein de la même pièce, préférez une disposition des appareils en quinconce plutôt qu'en face à face pour une meilleure circulation de l'air chaud.
Comment calculer la puissance d’un radiateur #partagepourtous
Quel Type de Radiateur Électrique Choisir ?
Le marché propose une variété de radiateurs électriques, chacun avec ses spécificités. Les deux principaux types sont le panneau rayonnant et le radiateur à inertie.
Panneau Rayonnant (ou Radiant) : Confort et Rapidité de Chauffe

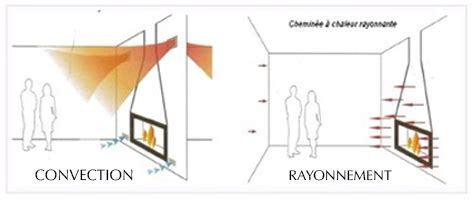

Un radiateur rayonnant fonctionne en diffusant la chaleur par convection et en utilisant le rayonnement, similaire à la sensation de chaleur que l'on ressent lorsqu'on est exposé au soleil. Concrètement, à l'intérieur de l'appareil, des résistances chauffent une plaque protégée par une grille. Ce processus garantit une répartition uniforme de la chaleur dans toute la pièce. Lorsqu'on se rapproche du radiateur, la sensation de chaleur augmente.
Les panneaux rayonnants sont efficaces pour rapidement atteindre la température souhaitée, offrant un confort immédiat grâce à la diffusion de chaleur par rayonnement. Cependant, dès que le radiateur électrique est éteint, cette sensation de chaleur s'arrête (absence d'inertie). Ces radiateurs peuvent donc chauffer de manière intermittente et provoquer des variations de température entre le sol et le plafond de la pièce.
Radiateur à Inertie : Pour une Chaleur Douce et Homogène

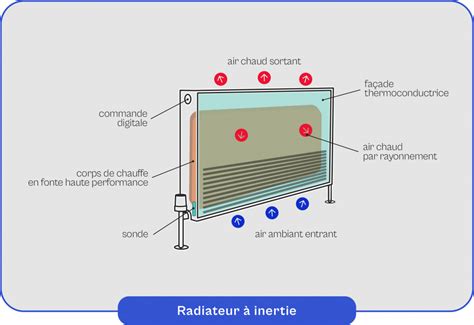

Un radiateur à inertie se distingue des autres radiateurs électriques par sa capacité à stocker la chaleur et à la libérer progressivement sur une période prolongée, offrant ainsi une chaleur douce et uniforme grâce à son corps de chauffe inertiel. Il continue à chauffer la pièce quelques minutes, même une fois éteint.
L'énergie est stockée de deux manières distinctes, en fonction du type de radiateur à inertie :
- Radiateur à inertie fluide : L'énergie est stockée dans un liquide appelé « fluide caloporteur », généralement composé d'un liquide minéral ou végétal.
- Radiateur à inertie sèche : L'énergie est stockée dans un corps de chauffe solide.
Certains modèles de radiateurs, comme le modèle Équateur 5 de Thermor, proposent un double système chauffant, avec une façade rayonnante et un corps de chauffe à inertie, combinant ainsi les avantages des deux technologies.
Les radiateurs à inertie sont réputés comme étant des « radiateurs basse consommation ». Même si à l'achat, ils sont plus onéreux que les autres types de radiateurs, ils permettent de réaliser de réelles économies d'énergie sur le long terme. Cette baisse de la consommation n'est pas due à une moindre consommation intrinsèque du radiateur. En effet, à puissance égale, les radiateurs basse consommation consomment autant que les autres. Ce sont plutôt les fonctionnalités intelligentes de l'appareil, couplées à la technologie utilisée (inertie), qui vont permettre de réduire le temps de chauffe et d'optimiser la consommation.
Fonctionnalités intelligentes sur certains modèles, comme le modèle rayonnant Émotion 4 ou le radiateur chaleur douce Équateur 5 de Thermor, permettent de limiter et d'optimiser le temps de chauffe de l'appareil :
- En mémorisant les habitudes de vie des occupants du logement.
- En détectant les fenêtres ouvertes et fermées.
- En s'adaptant automatiquement aux imprévus.
- En anticipant la chauffe.
- En jumelant les radiateurs entre eux.
Le Branchement Électrique d'un Radiateur Électrique Thermor
L'installation et le branchement d'un radiateur électrique imposent de disposer de quelques compétences en bricolage et de connaissances de base dans le domaine de l'électricité. Pour une installation sécurisée, il est crucial de suivre les normes en vigueur, notamment la norme NF C 15-100 en France.
Remplacement d'un Radiateur Électrique : Étapes Clés
Si vous souhaitez remplacer vous-même un ancien radiateur, voici les étapes à suivre pour procéder de manière sécurisée :
Étape 1 : Démonter le Radiateur Électrique du Mur
- Coupez l'alimentation électrique : C'est la première et la plus importante étape pour votre sécurité. Assurez-vous que le disjoncteur correspondant au circuit du radiateur est bien en position "OFF".
- Décrochez le radiateur du support mural : Suivez les instructions du fabricant pour désolidariser le radiateur de son support.
- Défaites les fixations du radiateur : Dévissez les éléments qui maintiennent le radiateur au mur.
- Déconnectez les fils électriques : Une fois le radiateur détaché du mur, déconnectez les fils électriques du boîtier de raccordement. Habituellement, il y a trois fils : le fil de phase (marron), le fil neutre (bleu) et le fil pilote (noir).
Étape 2 : Installer le Nouveau Radiateur Électrique
- Positionnez les chevilles pour le nouveau radiateur : Repérez les emplacements prévus pour le nouveau support mural.
- Fixez d'abord le support mural : Utilisez un niveau à bulle pour vous assurer qu'il est droit. Percez les trous nécessaires et insérez les chevilles adaptées à la nature de votre mur (placo, béton, etc.). Vissez fermement le support.
- Faites passer les fils électriques : Passez les fils électriques de l'installation murale à travers l'ouverture prévue sur le nouveau radiateur. Assurez-vous qu'ils correspondent correctement aux raccords du nouveau radiateur.
- Placez le radiateur sur son support : Si le nouveau modèle ne correspond pas parfaitement à l'ancienne fixation, utilisez un niveau à bulle pour marquer et percer de nouveaux trous au mur si nécessaire.
Étape 3 : Vérifier les Connexions Électriques

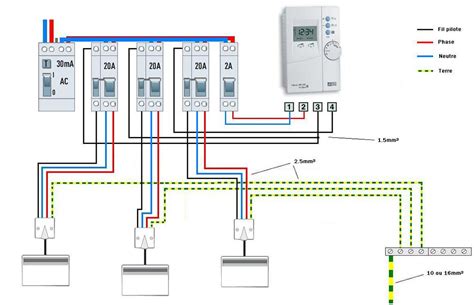

Avant de rétablir l'alimentation, assurez-vous que les connexions électriques sont correctes. Le branchement d'un radiateur électrique Thermor se fait généralement en connectant le câble de phase (marron) et le câble neutre (bleu) aux câbles correspondants dans la sortie de câble murale.
Le Fil Pilote (Noir) : Ce fil est destiné à transmettre des ordres de fonctionnement venant d'un système de pilotage (programmateur, gestionnaire d'énergie, délesteur). Il doit être branché uniquement sur un système de programmation ou de pilotage répondant au protocole fil pilote. Le branchement à la terre est interdit pour un radiateur électrique de classe II (double isolation).
Alimentation Électrique Directe : L'appareil doit être alimenté en 230V 50 Hz. L'alimentation doit être directement raccordée au réseau après un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, sans interrupteur intermédiaire.
Dans les locaux humides : Il faut installer le boîtier de raccordement à au moins 25 cm du sol. L'installation doit être équipée d'un dispositif de protection de type disjoncteur.
Câble d'alimentation endommagé : Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Les Fonctions Avancées des Radiateurs Thermor
Les radiateurs électriques modernes, tels que ceux de Thermor, intègrent des fonctionnalités avancées pour optimiser le confort et les économies d'énergie.
- Fonction Aération Automatique : Cette fonction permet l'arrêt et la reprise automatique de la chauffe de l'appareil dès lors que vous aérez votre pièce, permettant ainsi d'économiser de l'énergie. L'appareil détecte automatiquement l'ouverture et la fermeture de la fenêtre, vous évitant tout gaspillage. Sa consigne de fonctionnement est de 7° C, à ± 3° C, pendant toute la durée d'aération. Après 2 heures, l'appareil se remet en chauffe dans tous les cas.
- Fonction Équilibre / Indicateur de Consommation : Utilisez la fonction Équilibre pour régler votre appareil à la température optimale, juste équilibre entre votre confort et vos économies. L'indicateur de consommation vous permet de vous positionner par rapport à la température recommandée.
- Verrouillage des Commandes : Vous pouvez verrouiller le panneau de commande pour éviter toute modification accidentelle des réglages, soit en maintenant appuyées simultanément certaines touches, soit à l'aide d'une vis fournie.
- Modes de Fonctionnement : Les radiateurs Thermor offrent plusieurs modes :
- Mode Confort : Pour une température ambiante agréable (généralement 19°C).
- Mode Eco : Pour abaisser la température lors d'une absence prolongée ou pendant la nuit (généralement 15,5°C).
- Mode Programmation : Permet de programmer les modes Confort et Eco en fonction des périodes d'occupation de la pièce, via des programmes pré-enregistrés (P1, P2, P3) ou un système de programmation centralisé.
- Mode Hors Gel : Maintient une température minimale pour éviter le gel dans la pièce lorsque la maison est inoccupée pendant plus de 48 heures.
Pour une utilisation optimale, il est conseillé de consulter la notice spécifique de votre modèle Thermor, qui détaille le fonctionnement précis de chaque commande et des différents modes.
À Qui Confier la Pose et le Branchement d'un Radiateur Électrique ?
Bien que le remplacement d'un radiateur électrique soit réalisable par un bricoleur averti, faire appel à un professionnel pour la pose et le branchement de radiateurs électriques est souvent recommandé pour plusieurs raisons :
- Des Conseils Personnalisés : Un professionnel effectuera un premier rendez-vous à votre domicile pour estimer le dimensionnement et la puissance nécessaires de vos radiateurs électriques. Il vous conseillera également sur les modèles les plus adaptés à votre logement et à vos besoins.
- Des Économies Potentielles : Faire appel à un professionnel pour l'installation de vos radiateurs électriques peut vous permettre de bénéficier d'une réduction de TVA sur les travaux, sous certaines conditions.
- Une Mise en Service Personnalisée : Une fois vos radiateurs installés, votre installateur s'occupera de vous donner toutes les informations nécessaires au bon fonctionnement de votre chauffage électrique. Il vous expliquera de manière simple et compréhensible comment exploiter tout le potentiel de vos radiateurs électriques, facilitant ainsi la prise en main de votre installation.
- Un Service Après-Vente Garantie : Faire appel à un installateur professionnel, c'est aussi une garantie en cas de problèmes après l'installation. Vous disposez d'une garantie légale de conformité et, si vous le souhaitez, vous pouvez obtenir une garantie étendue.
Le respect des normes électriques (comme la NF C 15-100) est crucial pour la sécurité de votre installation. Un professionnel s'assurera que tous les raccordements sont effectués dans les règles de l'art, minimisant ainsi les risques d'incidents électriques.
En résumé, bien que le branchement d'un radiateur électrique Thermor puisse être effectué par soi-même avec précaution et en suivant les instructions, l'intervention d'un électricien qualifié garantit une installation sûre, performante et conforme aux normes, tout en vous faisant bénéficier de conseils experts et d'éventuelles aides financières.
