L'installation électrique dans les bâtiments, qu'il s'agisse de constructions neuves ou de rénovations, est un domaine où la recherche de solutions pratiques doit impérativement s'aligner avec des règles de sécurité strictes. L'utilisation des vides de construction, ces espaces souvent dissimulés dans les parois, les planchers ou les plafonds, représente une approche particulièrement intéressante pour les électriciens, car elle permet d'éviter les saignées invasives et de simplifier le déroulement des travaux. Cependant, le passage des câbles électriques dans ces zones n'est pas une liberté totale ; il est encadré par des normes précises, notamment la norme NF C 15-100 en France, qui régit les installations électriques dans les locaux d'habitation. Comprendre ces règles est fondamental pour garantir la sécurité, la conformité et la pérennité des installations.
Définir le "Vide de Construction" : Plus qu'un Simple Espace Creux

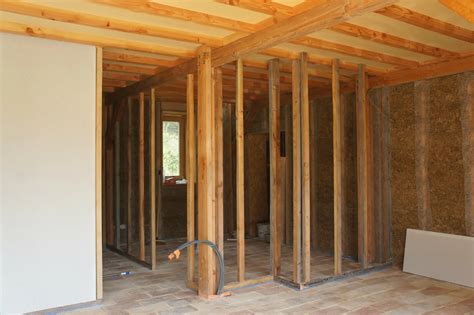

Avant de plonger dans les spécificités du câblage, il est essentiel de clarifier ce que l'on entend par "vide de construction". Cette appellation englobe divers espaces qui ne sont pas destinés à être occupés par des éléments structurels massifs ou des isolants compacts dès la conception initiale. Il s'agit d'un espace existant dans la paroi d'un bâtiment, accessible seulement à certains emplacements. Cela peut concerner un espace à l'intérieur d'un mur, d'un plancher, d'un plafond, ou encore d'une cloison.
Les plénums non démontables, ces volumes techniques présents dans les faux plafonds par exemple, sont également assimilés à des vides de construction. De même, les alvéoles des cloisons composites carton-plâtre, lorsqu'elles sont conçues pour être perforées afin de permettre le passage de câbles électriques, entrent dans cette catégorie. Il est cependant crucial de noter que l'espace créé par le simple collage d'un isolant sur un mur porteur, sans qu'il y ait une conception initiale d'un volume technique, ne peut pas être considéré comme un vide de construction au sens réglementaire.
Il est également important de distinguer le vide de construction du vide sanitaire. Ce dernier correspond à un espace, accessible ou non, situé entre le sol et le premier plancher du bâtiment. Bien que différent dans sa localisation et sa fonction première, le vide sanitaire est généralement considéré comme un vide de construction dans le contexte des règles d'installation électrique.
Les Règles d'Installation Électrique dans les Vides de Construction : La Norme NF C 15-100 comme Boussole
La norme NF C 15-100 est la pierre angulaire qui dicte les exigences pour toute installation électrique dans les logements en France. Elle établit un cadre précis pour le passage des câbles dans les vides de construction, visant à prévenir les risques d'incendie, de court-circuit et à garantir la facilité de maintenance.
Conducteurs Autorisés et Restrictions
Dans les vides de construction, la première règle concerne la nature des conducteurs autorisés. Ils doivent impérativement être non propagateurs de flammes. Cette caractéristique est essentielle pour limiter la propagation d'un éventuel incendie au sein de ces espaces souvent confinés.
Parmi les câbles adaptés, on retrouve les câbles de type H 07 V-U, H 07 V-R ou H 07 V-K. Ces câbles, s'ils sont utilisés au sein d'un système de conduits comme les gaines ICTA (isolant de câbles thermoplastiques et de résistance aux chocs), sont conformes. En revanche, les gaines ICTL, reconnaissables à leur couleur orange et leur propriété de propagation de flammes, sont strictement interdites dans ces applications.

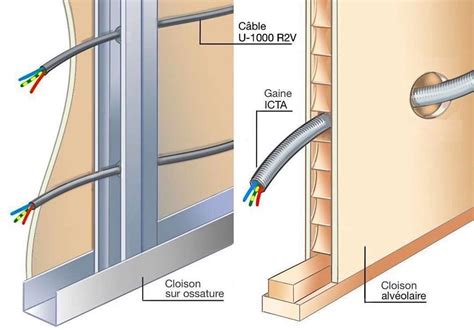

Le passage de câbles tels que les FR-N 05 VV-U, FR-N 05 VV-R, H 05 VV-F, et surtout le U-1000 R2V est également permis dans les vides de construction. Ces câbles bénéficient de caractéristiques de résistance au feu ou d'une isolation renforcée qui les rendent plus adaptés à ces environnements. Le passage peut se faire soit directement, sans protection supplémentaire, soit à l'intérieur d'un conduit protecteur.
Le Passage Direct : Conditions Strictes pour une Sécurité Renforcée
L'idée de passer des câbles directement dans un vide de construction, sans gaine, peut sembler attrayante pour gagner du temps. Cependant, cette option est soumise à des conditions très strictes dictées par la norme NF C 15-100 pour garantir une sécurité adéquate et la possibilité de remplacement du câble.
Premièrement, l'espace utilisé comme vide de construction doit être réellement "vide", c'est-à-dire exempt de tout matériau isolant, qu'il s'agisse de laine de verre, de polystyrène ou de tout autre isolant. La présence d'isolant peut entraver la dissipation de la chaleur émise par le câble en fonctionnement, augmentant ainsi le risque de surchauffe et d'incendie.
Deuxièmement, le câble ne doit subir aucune contrainte mécanique. Cela signifie qu'il ne doit pas frotter contre des bords coupants, tels que ceux des rails métalliques des cloisons en plaques de plâtre, ni être pincé ou écrasé. Cette exigence vise à préserver l'intégrité de l'isolant du câble sur le long terme.
Troisièmement, et c'est une condition fondamentale qui découle des précédentes, le câble doit pouvoir être remplacé facilement par simple tirage, sans avoir à casser ou à démonter la structure environnante. Cet aspect est crucial pour la maintenance et l'évolution future de l'installation électrique. Si un câble venait à se détériorer, il doit être possible de le retirer et d'en installer un nouveau sans travaux majeurs.
Pour faciliter ce remplacement et pour des raisons de ventilation, la norme stipule que la plus petite dimension transversale du vide doit être au moins 1,5 fois le diamètre extérieur du câble de la plus grande section qui y est passé. De plus, afin d'éviter toute surchauffe due à une concentration excessive de câbles et pour permettre une bonne circulation de l'air, la section totale des câbles électriques posés dans un vide de construction ne doit pas dépasser le quart (25%) de la section du vide réellement utilisée pour le passage.
Les Différents Types de Conducteurs : H07VU/VR vs. R2V (U1000R2V)
Il est essentiel de comprendre la distinction entre les différents types de conducteurs pour appréhender les règles de pose.
Les fils de type H07VU ou H07VR sont des conducteurs rigides ou souples, souvent utilisés dans les installations fixes. Leur isolation est simple. En raison de cette isolation plus fine, leur pose "nue", c'est-à-dire sans protection supplémentaire, est strictement interdite dans une cloison ou un vide de construction. Ils nécessitent OBLIGATOIREMENT une gaine de protection, comme une gaine ICTA, pour leur sécurité.
Le câble R2V, ou plus précisément U1000R2V, est une autre affaire. Ce câble est caractérisé par une double isolation et une gaine extérieure noire plus robuste. Cette construction lui confère une meilleure résistance mécanique et thermique. Cependant, même avec ces caractéristiques avantageuses, son utilisation sans gaine dans un vide de construction reste soumise aux conditions strictes mentionnées précédemment. Le câble R2V est donc une condition nécessaire, mais pas suffisante en soi pour autoriser une pose sans gaine.
La gaine ICTA, quant à elle, agit comme une protection mécanique et thermique supplémentaire. Elle est souvent décrite comme la "meilleure amie" pour la conformité et la tranquillité d'esprit, et son utilisation est fortement recommandée, voire obligatoire dans de nombreux cas, pour assurer une installation sûre et pérenne.
Video N°151 CONDUCTEUR ET CABLE ELECTRIQUE
Les Risques d'une Installation Non Conforme : Au-delà de la Simple Contravention
S'écarter des normes d'installation électrique peut avoir des conséquences bien plus graves que de simples désagréments techniques. Les risques sont multiples et touchent à la sécurité des personnes, à la validité des assurances et même à la valeur immobilière.
Danger Immédiat : Incendie et Surchauffe
Un câble électrique en fonctionnement génère de la chaleur. Dans un vide de construction, surtout s'il est mal ventilé ou s'il y a présence d'isolant, cette chaleur peut s'accumuler. Si le câble est mal protégé ou pincé, son isolant peut fondre, entraînant un court-circuit. Ce dernier peut provoquer des étincelles, qui, en contact avec des matériaux combustibles comme le plâtre ou des poussières, peuvent déclencher un incendie. L'image d'un mur en placo transformé en "boîte d'allumettes" est une réalité potentielle. De plus, un câble mal protégé est une cible de choix pour les rongeurs, dont les morsures peuvent endommager l'isolant et créer des situations dangereuses.
Conséquences Administratives et Financières
Au-delà du danger physique, une installation non conforme peut engendrer des problèmes administratifs et financiers majeurs.
- Le Consuel : Pour la mise en service d'une installation électrique dans un logement neuf ou rénové, une attestation de conformité délivrée par le Consuel est souvent requise. Une installation qui ne respecte pas la norme NF C 15-100 se verra refuser cette attestation, ce qui signifie que le courant ne pourra pas être raccordé.
- L'Assurance Habitation : En cas d'incendie d'origine électrique, l'expert de l'assurance procédera à une enquête. Si une installation "bricolée" ou non conforme est détectée, le rapport de l'expert sera sans appel : l'assureur pourra refuser toute indemnisation, laissant le propriétaire face à des coûts de réparation considérables.
- La Vente Immobilière : Lors de la vente d'un bien immobilier, un diagnostic électrique obligatoire est réalisé. Les anomalies détectées lors de ce diagnostic peuvent effrayer les acheteurs potentiels, négocier le prix à la baisse ou obliger le vendeur à réaliser des travaux coûteux avant la transaction.
Le Verdict : Gainer, Toujours Gainer ?
Face à la complexité des conditions requises pour un passage de câble sans gaine dans un vide de construction, la question se pose : le jeu en vaut-il la chandelle ? La réponse, bien que nuancée par la norme, tend vers la prudence.
Il est vrai que la norme NF C 15-100 autorise, sous conditions très strictes, le passage de certains câbles sans gaine dans un placo. Cependant, le temps et l'effort nécessaires pour s'assurer que toutes ces conditions sont réunies - absence totale d'isolant, absence de contrainte mécanique, espace suffisant pour le tirage, section du vide respectée - sont souvent considérables. Dans la pratique, il est fort probable que le temps passé à vérifier ces points soit supérieur au temps nécessaire pour dérouler une gaine ICTA.
Le coût d'une gaine ICTA est dérisoire par rapport aux bénéfices qu'elle apporte : sécurité accrue, conformité assurée, facilité de maintenance et tranquillité d'esprit. C'est un investissement minime pour une protection maximale. De plus, les normes évoluent, et ce qui est toléré aujourd'hui pourrait être strictement interdit demain.
Par conséquent, le conseil d'ami, le conseil de l'expert, est de ne pas se compliquer la tâche. Pour quelques euros supplémentaires, gainez vos câbles électriques dans les vides de construction. Cela garantira une installation propre, sécurisée, pérenne et conforme aux réglementations en vigueur. C'est la garantie de dormir sur ses deux oreilles, sans craindre les conséquences d'une installation hasardeuse. En électricité, le raccourci est rarement la bonne solution ; la rigueur et le respect des normes sont les garants d'un travail bien fait et, surtout, d'une sécurité sans faille.
