Le mur-rideau, une technique architecturale apparue dans les années cinquante avec les premiers gratte-ciel américains, s'est largement développé dans les bâtiments tertiaires en France, prenant le pas sur la construction traditionnelle. Il s'agit d'une façade légère qui assure la fermeture de l'enveloppe d'un bâtiment sans participer à sa stabilité structurelle. Composé d'une ossature secondaire en montants et traverses, il sert de support à des éléments de remplissage vitrés ou opaques, droits ou courbés. Les profilés en aluminium sont particulièrement plébiscités pour constituer cette ossature, grâce à leur légèreté, leur finesse, leur résistance et leur tenue à la corrosion, souvent garanties par une finition anodisée ou thermolaquée.

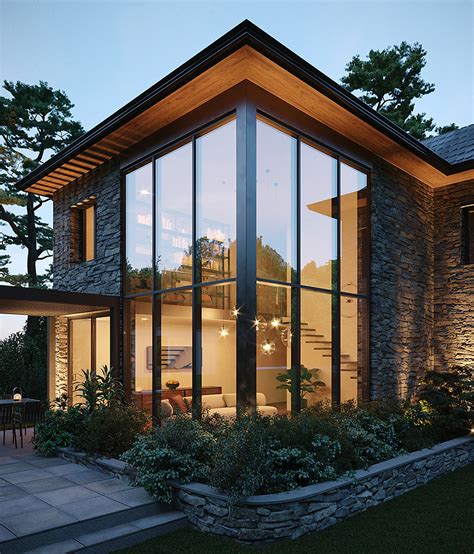

Les façades en mur-rideau sont souvent l'aspect le plus important du point de vue de la conception, car elles donnent le ton au reste du bâtiment. Ces murs extérieurs non porteurs sont un moyen attrayant d'envelopper les bâtiments tout en offrant des solutions écoénergétiques et résistantes aux intempéries. Un système de mur-rideau est suspendu à l'extérieur du bâtiment comme un rideau. Les meneaux verticaux et les traverses horizontales font partie d'un système d'ossature couramment utilisé dans les murs-rideaux. Il s’agit des éléments verticaux et horizontaux qui forment la grille structurelle permettant de soutenir les panneaux de verre ou d’autres matériaux.
Types de Façades Mur Rideau
Il existe différents types de façades en mur-rideau, classées en fonction de leur conception, de leurs matériaux, de leur cadre structurel et de leur approche d'installation.
Classification selon la Conception et la Structure
Les murs-rideaux ne se ressemblent pas tous, ni par leur apparence ni par leur fonctionnement. Certains systèmes sont conçus pour être aussi minimalistes que possible, mettant en valeur le vitrage et dissimulant la structure. D'autres visent à affirmer un style audacieux grâce à l'utilisation de câbles, d'ailettes ou même de connecteurs en forme d'araignée.
Systèmes de Murs-Rideaux à Vitrage Structurel
Si vous recherchez un style épuré et moderne, le vitrage structurel est un excellent choix. Ce système utilise des joints en silicone résistants pour fixer le verre au cadre, ce qui évite l'apparition de montants métalliques encombrants à l'extérieur.
- Aspect lisse et entièrement vitré : Idéal pour les bureaux de luxe et les bâtiments au design élégant.
- Efficacité énergétique : Contribue à améliorer l'efficacité énergétique en empêchant l'air et l'eau de pénétrer.
- Idéal pour : Immeubles commerciaux haut de gamme, architecture minimaliste.
Systèmes de Vitrage à Support Ponctuel
Dans ce système, de grands panneaux de verre sont maintenus en place par des fixations en forme d'araignée ou des supports en acier, ce qui donne l'impression que le verre flotte.
- Vue dégagée et panoramique : Offre une vue dégagée et panoramique avec un minimum d'obstruction.
- Esthétique futuriste : Ajoute une touche futuriste et haut de gamme à un espace.
- Résistance : Assez résistant pour les grands halls et les parois vitrées.
- Idéal pour : Atriums, entrées d'hôtels, bâtiments commerciaux haut de gamme.
Systèmes de Murs-Rideaux à Câbles
Imaginez une façade rideau fusionnant avec une installation artistique. Les panneaux de verre sont soutenus par un réseau de câbles d'acier tendus, créant un effet visuel saisissant.
- Design spectaculaire : Un design spectaculaire et accrocheur.
- Résistance aux mouvements : Résiste bien au vent et aux mouvements structurels.
- Affirmation stylistique : On les trouve souvent dans les bâtiments qui veulent affirmer leur style.
- Idéal pour : Musées, aérogares, centres d'exposition.
Systèmes de Murs-Rideaux à Ailettes en Verre
Les systèmes à ailettes en verre utilisent des panneaux de verre verticaux (appelés ailettes) pour soutenir les parois vitrées principales.
Classification par Type de Matériau
Les murs-rideaux ne diffèrent pas seulement par leur mode d'installation ou de support ; ils peuvent également être fabriqués à partir de différents matériaux. Chaque matériau offre une combinaison unique de résistance, d'esthétique et de performance.
Systèmes de Murs-Rideaux en Aluminium
L'aluminium est le matériau le plus couramment utilisé dans les systèmes de murs-rideaux, et ce à juste titre. Il est léger, résistant à la rouille et facile à façonner en différents styles et finitions.
- Facilité d'utilisation et d'installation.
- Large gamme de finitions : Offre une large gamme de finitions (anodisées, peintes, etc.).
- Adaptabilité : Idéal pour les designs modernes et traditionnels.
- Idéal pour : La plupart des projets commerciaux, y compris les bureaux et les hôtels.
Les profilés aluminium sont le plus souvent plébiscités pour constituer l’ossature d’une façade rideau (montants et traverses). Légers, fins et résistants, ils répondent aux contraintes de légèreté et de tenue à la corrosion, grâce à une finition anodisée ou thermolaquée garantissant leur inaltérabilité. Les profilés de 52 ou 62 mm sont remarquablement discrets. Ils peuvent être associés à deux types de serreur : filant « traditionnel » ou « ponctuel ». La grande liberté de conception est comme démultipliée par un large choix d’ouvrants : à l’italienne, à la française, oscillo-battant et « accès pompiers ». La minceur des profilés dégage un clair de jour maximal favorable à un bon éclairement naturel des locaux. La rupture thermique intégrale de la structure et le recours possible aux vitrages les plus performants suppriment l’effet de paroi froide en hiver.
Systèmes de Murs-Rideaux en Acier
Les murs-rideaux en acier sont plus résistants et supportent des portées plus importantes que l'aluminium. Ils sont donc idéaux pour les conceptions audacieuses et ouvertes ou les bâtiments nécessitant une durabilité accrue.
- Résistance et capacité de charge supérieures.
- Résistance naturelle au feu.
- Polyvalence : Souvent utilisé pour les façades complexes et de grande envergure.
- Idéal pour : Immeubles de grande hauteur, aéroports, ou tout autre lieu où la solidité structurelle est primordiale.
Dans les montants et traverses situés dans la hauteur du C des profilés aluminium, il convient de prévoir des renforts intérieurs en acier liaisonnés entre eux mécaniquement. Ces renforts doivent être liaisonnés au gros œuvre.
Systèmes de Murs-Rideaux en Bois
Vous recherchez une solution chaleureuse et écologique ? Les murs-rideaux en bois utilisent des montants en bois d'ingénierie, souvent associés à de grands panneaux de verre, pour apporter une touche naturelle à l'architecture moderne.
- Matériaux durables et renouvelables.
- Esthétique chaleureuse et accueillante.
- Excellentes performances d'isolation.
- Idéal pour : Conceptions éco-responsables, hôtels de charme ou bâtiments résidentiels.
Ces façades peuvent être en éléments à ossature bois ou en éléments bois monobloc.
Systèmes de Murs-Rideaux en Terre Cuite
Les panneaux en terre cuite offrent un aspect texturé et naturel qui se distingue des finitions classiques en verre et en métal. De plus, ils sont naturellement isolants et très durables.
- Résistance à la décoloration, au feu et aux intempéries.
- Régulation thermique : Contribue à réguler la température.
- Profondeur visuelle : Ajoute une touche de chaleur et de profondeur visuelle au bâtiment.
- Idéal pour : Écoles, centres culturels et bâtiments commerciaux économes en énergie.
Systèmes de Murs-Rideaux en Placage de Pierre
Les systèmes de placage en pierre offrent l'aspect et le toucher d'une construction en pierre massive, sans son poids. La pierre naturelle est appliquée sur l'ossature du mur-rideau, lui conférant une allure haut de gamme.
- Apparence haut de gamme et intemporelle.
- Haute durabilité et résistance aux intempéries.
- Peu d'entretien au fil du temps.
- Idéal pour : Musées, immeubles de luxe, commerces haut de gamme.
Systèmes de Murs-Rideaux en Briques
Vous recherchez un style plus traditionnel ? Les systèmes de murs-rideaux en briques utilisent un parement de briques véritables comme couche extérieure. Ils offrent un aspect classique tout en assurant les performances d'un revêtement moderne.
- Attrait visuel familier et intemporel.
- Résistance à la pluie, au vent et aux chocs.
- Caractère et texture : Ajoute du caractère et de la texture aux façades.
- Idéal pour : Universités, bâtiments civiques, architecture inspirée du patrimoine.
Méthodes de Montage et d'Installation
Les systèmes de murs-rideaux peuvent varier considérablement dans leur processus d'installation. Les principales différences tiennent à la façon dont le système est fabriqué (sur site ou hors site) et à la façon dont les composants sont assemblés et fixés à la structure du bâtiment.

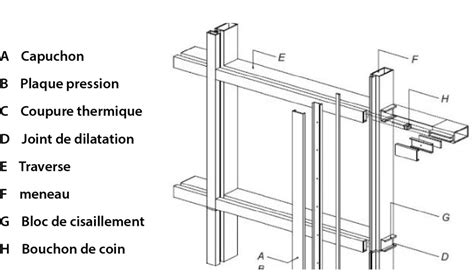

Système de Mur-Rideau à Bâtons (Stick System)
Le mur-rideau est assemblé pièce par pièce (ou « bâton par bâton ») sur site. Les composants comprennent des meneaux verticaux, des traverses horizontales et des panneaux de verre, qui sont installés individuellement.
- Avantages : Idéal pour les bâtiments plus petits ou plus complexes où les systèmes unitaires peuvent être prohibitifs en termes de coûts. Flexibilité dans l'ajustement sur site.
- Inconvénients : Nécessite une main-d'œuvre qualifiée et une coordination sur place, ce qui allonge le temps d'installation puisque chaque élément doit être assemblé, installé et ajusté individuellement.
Système de Mur-Rideau Unitaire (Unitized System)
Les systèmes unitaires impliquent la préfabrication de grandes sections du mur-rideau dans une usine hors site. Ces unités comprennent le cadre et les panneaux de verre, qui sont ensuite expédiés sur le site pour une installation plus rapide.
- Avantages : Plus rapides à installer dans les immeubles de grande hauteur où la rapidité et la précision sont essentielles, car les panneaux sont préassemblés en usine. Réduction des travaux sur site.
- Inconvénients : Nécessitent une planification initiale importante et peuvent être plus chers en raison du coût de préfabrication et de transport.
La Technique de la Façade Grille
La technique de la façade grille consiste à fixer l’ossature secondaire sur le squelette du bâtiment en réalisant une sorte de quadrillage, puis à poser les éléments de remplissage et de finition - livrés sur le chantier en pièces détachées. C’est le cas le plus courant. L’ensemble est fixé aux nez des planchers de chaque niveau.
Économique et facile à installer, grâce à des outillages et des moyens de levage traditionnels, la façade à ossature "grille" est l’une des plus plébiscitées. L’ossature se présente sous forme d’éléments linéaires, de montants et de traverses, ou de cadres pré-assemblés en atelier (avec leurs joints et leurs cadres dormants dans le cas d’ouvrants). Un système de manchons relie chaque montant et traverse afin d’absorber les mouvements de la façade dus aux efforts du vent, au poids des remplissages, à la dilatation et aux chocs prévus réglementaires. En matière d’étanchéité, la technique de montage par grille expose davantage la façade vitrée aux ponts thermiques.
La Technique du Montage par Éléments
Dans un montage par « éléments », le mur-rideau est assemblé en atelier et livré sur le chantier comme unité complète. Ses grands panneaux permettent d’isoler rapidement un bâtiment mais requièrent des équipements lourds pour être installés.
Une façade rideau à ossature « cadre » est entièrement montée en atelier avant de débarquer sur le chantier, sous forme d’éléments autoporteurs de 2 à 3,50 m correspondant à une trame de façade. Le cadre est fixé au plancher à l’aide d’accroches fixées aux angles. Contrairement à la façade “grille”, chaque panneau est indépendant, livré avec son remplissage, sa finition voire une protection solaire (store, brise-soleil). Il est directement fixé à la structure principale, avec ou sans ossature secondaire. Les attaches hautes sont fixes pour reprendre les charges verticales et celles du vent. Les attaches basses présentent un jeu pour permettre un mouvement de dilatation.
Systèmes de Mur-Rideau Fonctionnels
Les murs-rideaux ne sont pas seulement esthétiques ; certains sont conçus pour offrir des performances optimales. Économies d’énergie, respect des normes de sécurité incendie les plus strictes : ces systèmes avancés remplissent plusieurs fonctions.

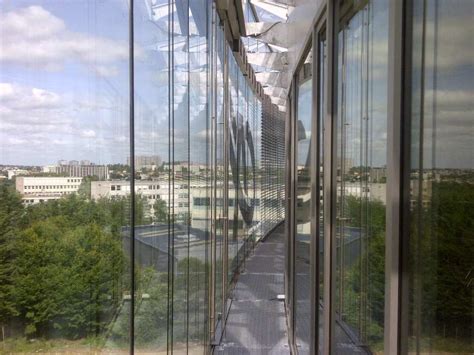

Systèmes de Murs-Rideaux à Double Peau
Les systèmes à double paroi utilisent deux couches de verre - une intérieure et une extérieure - séparées par une lame d'air. Cette conception crée une zone tampon qui contribue à réguler la température, à réduire le bruit et même à favoriser la ventilation naturelle.
- Isolation thermique et acoustique : Idéal pour l'isolation thermique et acoustique.
- Polyvalence de la cavité : La cavité peut accueillir des dispositifs d'ombrage ou des systèmes de ventilation.
- Réduction des coûts énergétiques : Contribue à réduire les coûts de chauffage et de climatisation.
- Idéal pour : Tours de bureaux, bâtiments durables, quartiers urbains bruyants.
Systèmes de Murs-Rideaux Photovoltaïques (PV)
Les murs-rideaux photovoltaïques associent un vitrage moderne à des panneaux solaires, permettant à votre bâtiment de produire de l'électricité tout en conservant une apparence élégante et moderne.
- Indépendance énergétique : Réduit la dépendance aux sources d'énergie externes.
- Certification écologique : Soutient les certifications de bâtiments écologiques (comme Certification LEED).
- Économies à long terme : Réduit les factures énergétiques à long terme.
- Idéal pour : Bâtiments certifiés écologiques, aménagements éco-responsables, campus technologiques.
Systèmes de Murs-Rideaux Coupe-Feu
Ces systèmes de murs-rideaux coupe-feu sont conçus pour résister aux flammes, à la fumée et à la chaleur, protégeant ainsi les personnes et contribuant à empêcher la propagation du feu dans un bâtiment.
- Conformité réglementaire : Conforme aux normes de construction strictes en matière de sécurité incendie.
- Sécurité des occupants : Contribue à maintenir des voies d'évacuation sûres en cas d'urgence.
- Esthétique : Peut encore offrir une apparence propre et moderne.
- Idéal pour : Immeubles de grande hauteur, hôpitaux, bâtiments gouvernementaux et publics.
Systèmes de Murs-Rideaux en PVC et Fibre de Verre
Vous recherchez une solution économique et nécessitant peu d'entretien ? Ces matériaux sont parfaits pour les façades simples et durables, notamment dans les climats rigoureux.
- Durabilité : Résistant à l'humidité, à la pourriture et à la corrosion.
- Facilité d'installation : Léger et facile à installer.
- Économique : Adapté aux budgets pour les projets de grande envergure ou industriels.
- Idéal pour : Entrepôts, bâtiments de faible hauteur, zones tropicales ou côtières.
Sécurité Incendie dans les Murs-Rideaux
La sécurité incendie est une préoccupation majeure dans la conception des immeubles de plusieurs étages, où la propagation verticale du feu peut être particulièrement dangereuse. La compartimentation d'un plancher à l'autre est essentielle pour limiter cette propagation et garantir la disponibilité des voies d'évacuation.
Systèmes Coupe-Feu Passifs à Cadre en Aluminium pour Murs-Rideaux
Il est essentiel de bien combler l'écart entre les dalles de plancher et le mur extérieur pour empêcher le passage intérieur des flammes d'un plancher à l'autre. Cette compartimentation est obtenue en installant un système pare-feu périmétrique.
L'ossature aluminium doit comporter un renfort acier, d'épaisseur minimale de 1,5 mm, sur toute la hauteur C augmentée de 0,10 m. Si l'ossature est en acier, cette disposition ne s'applique pas car les profilés assurent la stabilité mécanique d'ensemble. Afin d'éviter un effet de cheminée dans les profilés, l'ossature doit comporter un bourrage ponctuel en laine minérale de roche maintenu mécaniquement. La continuité horizontale des éléments formant le C doit être assurée de part et d'autre du renfort de l'ossature de façade par des pièces de solidarisation en acier. L'étanchéité aux fumées et gaz chauds à chaque liaison ossature-remplissage doit être réalisée.
L'élément formant le C (EdR ou caisson en tôle), dans le cas du schéma 4-d, est fixé tous les 350 mm sur une tôle filante en acier de 1,5 mm d'épaisseur fixée tous les 500 mm sur l'ossature primaire.
Cas B : Maintien par Encastrement
Dans le cas où les éléments participant au C sont maintenus par encastrement au-dessus et au-dessous de la dalle de plancher, il convient de prévoir un renfort acier. Les éléments formant le C, de part et d'autre du renfort de l'ossature de façade, doivent être reliés à celui-ci par des pièces de solidarisation en acier. En partie supérieure de la hauteur C, afin d'éviter un effet de cheminée dans les profilés, l'ossature doit comporter un bourrage ponctuel en laine minérale de roche maintenu mécaniquement. Le profilé de maintien de l'élément C, situé en sous-face côté feu, doit être protégé vis-à-vis du feu venant de l'intérieur pendant une heure (*) et maintenu mécaniquement par fixations métalliques. Si l'attache est placée au-dessus du nez de dalle, elle peut être en aluminium sous réserve que sa disparition en cas d'incendie n'entraîne pas la chute de plus de deux niveaux de façade.
Protection des Parties Basses et Verticales
Les parties basses et verticales en périphérie du châssis vision en aluminium, placées en avant de la paroi maçonnée et à moins de 1,20 m du point de plus haute sortie des flammes, doivent être protégées par un bandeau en laine minérale de roche, de masse volumique minimale de 70 kg/m3, de hauteur minimale 0,10 m et de largeur suffisante pour protéger complètement la traverse. Latéralement, à plus de 1,20 m, l'étanchéité aux fumées et gaz chauds est assurée par un mastic d'étanchéité à l'air et à l'eau entre profilés tubulaires et maçonnerie.
Maintien du Vitrage et Collage
Le vitrage du châssis vision peut être maintenu par parclosage extérieur sous réserve que 4/5 de sa surface soit située à plus de 1,20 m au-dessus du point de plus haute sortie des flammes (cote basse du C). Le vitrage du châssis vision peut être maintenu par le seul collage extérieur, à base de silicone exclusivement, sous réserve que 4/5 de sa surface soit située à plus de 1,20 m au-dessus du point de plus haute sortie des flammes.
Jonction Façade-Plancher et Gestion des Déformations
L'étanchéité aux flammes et aux gaz chauds est assurée à la jonction façade-plancher lorsque les façades, y compris leurs allèges, sont en éléments préfabriqués lourds sur lesquels les planchers prennent appui ou sont fixés.
Il est également possible de réaliser un soufflet ou un calfeutrement par contact élastique soit au-dessus du plancher, soit devant le nez de plancher, soit en sous-face du plancher, et un bourrage en matériaux compressibles. Les déformations des dalles peuvent être considérablement réduites par une protection rapportée ou par un raidisseur de rive.
Dans le cas où le plancher et l'allège ne sont liés d'aucune manière (ou ces liaisons doivent être négligées), l'allège est empêchée de se déformer vers l'extérieur par un dispositif permettant la déformation du plancher vers le bas, celle-ci pouvant atteindre 0,05 m. Le calcul des attaches doit être réalisé selon le DTU Feu-Béton (art. 5.2), les règles BAEL, les eurocodes, etc.
Renforts pour Profilés Aluminium et PVC
Pour les profilés aluminium situés dans la hauteur du C, il convient de prévoir des renforts intérieurs en acier liaisonnés entre eux mécaniquement. Ces renforts doivent être liaisonnés au gros œuvre. De même, pour les profilés PVC situés dans la hauteur du C, il convient de prévoir des renforts intérieurs en acier liaisonnés entre eux mécaniquement, qui doivent être liaisonnés au gros œuvre.
La fixation à l'ossature primaire du bâtiment est réalisée soit par des vis traversant le dormant en montants latéraux, soit par des pattes en acier fixées à la maçonnerie et sur le renfort à travers le dos du dormant PVC. Pour la traverse basse du dormant, seules des fixations par une patte en acier sont autorisées.
Dans le cas d'un dormant en bois reconnu sain, la traverse basse du dormant existant, si elle est en bois, est protégée par une tôle en acier galvanisé de 1,5 mm d'épaisseur et fixée sur son profil extérieur.
Liaison entre Menuiseries Métalliques ou PVC
La liaison entre deux fenêtres ou deux ensembles menuisés métallique, ou PVC est réalisée par un profilé en acier galvanisé non tubulaire, plié en forme de « U », d'épaisseur de 2,5 mm ou tubulaire de 1,5 mm. Ce profilé doit être liaisonné, aux planchers haut et bas, par des fixations en acier. La largeur de ce profilé est telle que la continuité de la liaison est assurée avec les montants ou renforts en acier des menuiseries. Le profilé est placé au dos des dormants verticaux et liaisonné à ceux-ci par vis traversantes.
Façades Semi-Rideau
La façade semi-rideau se constitue de deux parois, une intérieure lourde et l’autre extérieure légère, et n’existe que lorsque la structure du bâtiment comporte des allèges béton ou maçonnées. Esthétiquement, il permet de répondre à une grande diversité architecturale en s’adaptant au cas par cas dans des conditions économiques acceptables (planning, coût, sur-mesure).
Choix du Bon Système de Mur-Rideau
Face à la multitude de systèmes de murs-rideaux disponibles, choisir le bon peut s'avérer complexe. Plusieurs facteurs doivent être pris en compte :
Hauteur du Bâtiment
- Faible hauteur : Systèmes de construction à ossature bois ou matériaux similaires.
- Moyenne et grande hauteur : Systèmes modulaires ou structurels capables de supporter des charges de vent plus élevées et des difficultés d'installation.
Objectifs Esthétiques
- Minimalistes : Vitrage structurel, systèmes d'ailettes en verre.
- Texture et chaleur : Systèmes de placage en terre cuite, en bois ou en pierre.
- Audacieux et moderne : Systèmes à câbles, supports ponctuels.
Performance Énergétique
- Priorité à l'efficacité : Systèmes à double peau, murs-rideaux photovoltaïques.
- Considérer : Ruptures de ponts thermiques, vitrage isolant, options d'ombrage.
Budget et Calendrier
- Flexibilité et économie : Systèmes construits de façon traditionnelle (plus longs).
- Rapidité et réduction des coûts sur site : Systèmes unitaires (plus chers au départ).
Climat, Acoustique et Expansion Future
- Environnements difficiles : Systèmes avec isolation thermique et acoustique performante.
- Anticiper : Besoins d'entretien, mises à niveau futures, flexibilité des matériaux.
