L'évolution des normes électriques et des technologies de communication a transformé la manière dont les lignes téléphoniques sont intégrées dans nos logements. Si autrefois les prises en "T" dominaient, le paysage a radicalement changé, surtout pour les constructions neuves et les rénovations complètes. Aujourd'hui, le réseau domestique de communication, centré autour des prises RJ45, est la norme, offrant une flexibilité accrue pour intégrer non seulement la téléphonie, mais aussi l'Internet, les réseaux informatiques, la télévision et la domotique. Cet article explore en détail le câblage téléphonique, depuis le poteau jusqu'au Dispositif de Terminaison Intérieure (DTI), en passant par le coffret de communication, en s'appuyant sur les réglementations actuelles et les meilleures pratiques.
Les Fondements du Réseau de Communication Domestique

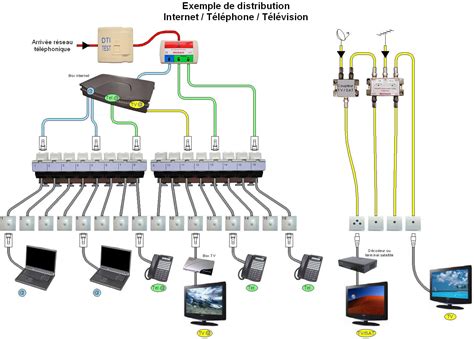

Avant de plonger dans les détails du câblage, il est essentiel de comprendre le rôle du réseau domestique de communication. Ce système, souvent organisé autour d'un coffret de communication, sert de plaque tournante pour tous les flux d'information au sein du logement. Les prises RJ45, issues du monde informatique, ont supplanté les anciennes prises en "T" grâce à leur capacité à gérer un volume d'informations bien supérieur en milieu filaire.
La norme électrique NF C 15-100, régulièrement mise à jour, préconise l'installation d'une prise de communication RJ45 dans chaque pièce principale, telle que les chambres, le salon, la salle à manger ou le bureau. Une considération importante est la proximité de ces prises RJ45 avec les prises électriques 2P+T, assurant ainsi une alimentation électrique adéquate pour les équipements connectés.
Du Domaine Public au Domaine Privé : L'Arrivée de la Ligne Téléphonique
Pour les maisons neuves, le raccordement de la ligne téléphonique est une étape gérée par l'opérateur de téléphonie. Cette intervention s'effectue depuis le domaine public jusqu'à la limite de la propriété privée. Une fois dans le domaine privé, la ligne arrive généralement soit dans une boîte Télécom enterrée, soit dans une boîte de jonction murale.
De cette boîte d'arrivée, deux conduits verts, conçus avec un intérieur lisse et équipés d'un tire-fil, mènent au coffret de communication. Ce dernier est stratégiquement placé dans la Gaine Technique de Logement (GTL). C'est à partir de ce tableau de communication que les différents circuits de communication sont distribués vers les prises RJ45 disséminées dans toute la maison. Il est crucial de noter que toutes les installations situées dans le domaine privé relèvent de la responsabilité et de la charge financière du propriétaire.
Le Rôle Crucial du Dispositif de Terminaison Intérieure (DTI)

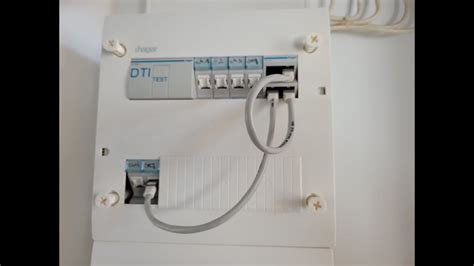

Le Dispositif de Terminaison Intérieure (DTI) est un boîtier essentiel dans toute installation téléphonique. Il sert de point de dérivation où toutes les prises téléphoniques du domicile sont connectées. Sa fonction première est de permettre une identification rapide de l'origine d'un problème : s'il se situe sur le réseau de l'opérateur (France Télécom, ou son successeur) ou sur l'installation intérieure du logement.
Lorsqu'un technicien intervient, l'une de ses premières questions sera de localiser le DTI. La présence des mentions "DTI" et "TEST" sur le boîtier facilite son identification. Il est important de comprendre que le DTI n'est pas conçu pour un branchement direct de la box si vous utilisez encore une ligne téléphonique classique non gérée par votre box.
Les branchements du DTI sont généralement standardisés. Le câble téléphonique provenant de l'extérieur arrive au DTI et comprend deux paires de fils. Les fils gris et blanc sont connectés aux entrées A et B du DTI, l'ordre n'étant généralement pas critique. Pour relier le DTI à une box, deux méthodes principales sont préconisées :
- Via un câble RJ45 et un Keystone : Il s'agit de connecter un câble RJ45 à une sortie du DTI, en reliant par exemple le fil bleu à la sortie A et le fil bleu/blanc à la sortie B du Keystone.
- Via un câble RJ11 : L'utilisation d'un câble RJ11, avec une extrémité sertie et l'autre dénudée, permet de relier directement le port RJ11 de la box. Une prise mâle RJ11 s'insère sans problème dans une prise RJ45 femelle, sans nécessiter d'adaptateur.
Les Anciennes Installations et la Transition vers le Numérique
Dans le cadre de rénovations complètes, la question de l'utilisation des anciennes installations téléphoniques se pose. Il est important de savoir que l'installation de prises en "T" n'est plus permise pour les constructions neuves et les rénovations complètes. Le Consuel, organisme de contrôle de la sécurité électrique, met l'accent sur la sécurité avant tout. Pour une rénovation à neuf, le recours aux prises RJ45 est la norme.
Certains utilisateurs se retrouvent avec des installations plus anciennes où plusieurs fils téléphoniques sont présents, mais seuls deux (généralement le gris et le blanc) sont utilisés pour la ligne principale. Les fils restants, tels que le bleu, ne servent plus à rien dans une configuration moderne et doivent être isolés et torsadés proprement pour des raisons esthétiques et de sécurité.
Un cas fréquent concerne les logements anciens où un câble téléphonique subsiste. La question se pose alors de savoir si ce câble peut être réutilisé pour le réseau de communication moderne. Pour le déterminer, il suffit de dénuder une partie du câble et d'examiner la couleur des conducteurs. Si des conducteurs sont accouplés (par exemple, bleu-blanc / bleu), il s'agit probablement d'un câble à paire torsadée, qui peut être utilisé pour le réseau télécom sans problème.

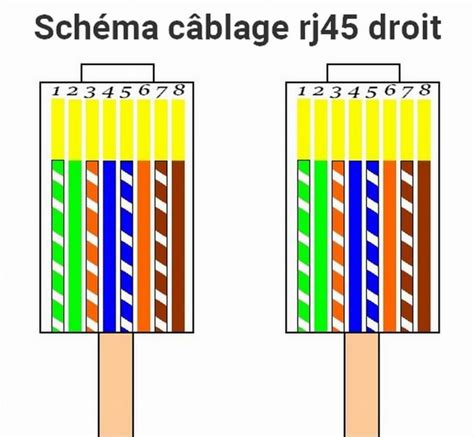

Identification des câbles
Les Défis des Installations Anciennes et le Raccordement Extérieur
Les maisons anciennes présentent souvent des défis spécifiques en matière de raccordement téléphonique. L'arrivée de la ligne depuis le poteau jusqu'à la façade peut être assurée par un câble aérien, parfois ancien et potentiellement source d'interférences. Dans certains cas, ce câble peut être remplacé par un câble plus moderne, comme un câble RJ45 monobrin de catégorie supérieure (Cat 7a, par exemple), afin d'optimiser les performances, surtout pour l'ADSL et potentiellement pour de futures évolutions vers le très haut débit.
Il est toutefois crucial de noter que les câbles téléphoniques extérieurs, même s'ils ne sont pas de la dernière technologie, sont conçus pour le transport du signal téléphonique. L'utilisation de câbles RJ45 monobrin de grade 3 ou CAT 7a à l'extérieur peut être surdimensionnée pour une simple ligne téléphonique, mais peut se justifier dans une optique de préparation à des débits supérieurs à l'avenir.
Un point de préoccupation récurrent concerne la proximité des câbles téléphoniques extérieurs avec d'autres câbles, notamment ceux d'alimentation électrique. Ces proximités peuvent créer des interférences électromagnétiques qui dégradent la qualité du signal, affectant la stabilité de la connexion internet. Dans de tels cas, une rénovation du câblage extérieur, en respectant les normes de distance et de protection, devient nécessaire.
La Profondeur de Plantation des Poteaux Téléphoniques
Bien que moins fréquent dans le contexte résidentiel moderne où les lignes sont souvent enterrées ou aériennes, la question de la profondeur de plantation des poteaux téléphoniques peut se poser dans certaines zones rurales ou lors de l'installation de nouvelles infrastructures. En règle générale, la profondeur de plantation d'un poteau téléphonique est calculée en ajoutant 0.70 mètre à un dixième de la longueur totale du poteau. Cette mesure assure une stabilité suffisante du poteau face aux contraintes environnementales.
Les Solutions pour les Problèmes Courants
Plusieurs problèmes peuvent survenir dans le câblage téléphonique :
- Combinés qui bippent ou coupent la communication : Ceci peut indiquer un problème de charge de batterie pour les combinés sans fil, ou un défaut de connexion.
- Perte d'Internet lorsque le téléphone est raccroché : Ce symptôme peut suggérer un problème avec le filtre ADSL, une mauvaise configuration de la ligne, ou un souci avec le téléphone lui-même, surtout s'il est ancien.
- Ligne téléphonique endommagée lors de travaux : En cas d'arrachement de câbles, il est primordial de identifier les fils corrects (généralement gris et blanc pour la téléphonie) et de les reconnecter avec soin.
- Bruits ou interférences sur la ligne : Ces perturbations peuvent provenir de câbles défectueux, de connexions oxydées, de la proximité avec des sources d'interférences électromagnétiques, ou de boîtiers de jonction mal isolés.
Dans le cas d'un boîtier de type "Pouyet", il s'agit souvent d'un ancien boîtier de protection contre les surtensions. Ces dispositifs ne doivent pas être supprimés sans précaution. Ils contiennent généralement un parafoudre qui doit être correctement relié à la terre. Remplacer un tel boîtier par un simple domino peut exposer l'installation à des risques accrus.
L'Importance de la Prise Test du DTI
La prise test intégrée au DTI est une fonctionnalité précieuse. Elle permet de "court-circuiter" l'installation intérieure du logement et de se connecter directement à la ligne de l'opérateur. Si la tonalité est présente sur la prise test, cela confirme que le problème se situe dans le câblage interne du domicile. Inversement, l'absence de tonalité sur la prise test indique un souci sur le réseau externe, relevant de la responsabilité de l'opérateur.
Pour vérifier la présence de tonalité, deux méthodes sont possibles :
- Branchement d'un téléphone simple : Un téléphone filaire classique peut être directement branché sur la prise test.
- Mesure avec un multimètre : En utilisant un contrôleur universel réglé sur une position supérieure à 48V DC, une mesure entre les fils 1 et 3 de la prise test doit indiquer une tension continue, signe de la présence de tonalité.
Le Passage à la Fibre Optique et les Implications pour le Câblage
L'arrivée de la fibre optique marque une nouvelle étape dans l'évolution des réseaux de communication. Le raccordement à la fibre implique généralement l'installation d'un nouveau point d'entrée, le Dispositif de Terminaison Intérieure Optique (DTIO), qui remplace ou complète le DTI cuivre.
Dans le cas d'un raccordement aérien en fibre, celle-ci peut suivre le chemin du câble cuivre existant sur la façade, bien qu'un nouveau trou dans le mur soit souvent nécessaire pour l'installation du DTIO. L'installation intérieure devra alors être adaptée pour distribuer le signal fibre, généralement en utilisant des câbles RJ45 de catégorie adéquate (Cat 6a ou supérieure) entre le DTIO, la box fibre, et les différentes prises RJ45 de la maison.
Le coffret de communication joue un rôle central dans cette transition. Il permet de centraliser les connexions et de distribuer le signal internet fibre vers les différentes pièces via les prises RJ45. L'utilisation de switchs performants, reliés aux prises RJ45, est recommandée pour étendre le réseau local et assurer une connectivité optimale pour tous les appareils.
Il est important de noter que le réseau cuivre, bien que progressivement abandonné, peut coexister avec la fibre pendant une période de transition. Le DTI cuivre doit être conservé tant que la ligne cuivre n'est pas officiellement désactivée par l'opérateur.
Conclusion Anticipée et Perspectives
Le câblage téléphonique, du poteau au DTI, est une composante essentielle de l'infrastructure de communication d'un logement. Les normes évoluent, passant du cuivre à la fibre, et les technologies comme les prises RJ45 offrent une polyvalence accrue. Comprendre le rôle de chaque élément, du DTI au coffret de communication, et anticiper les besoins futurs, notamment avec l'arrivée de la fibre optique, permet d'assurer une installation performante et pérenne. Que ce soit pour une construction neuve, une rénovation ou une mise à niveau technologique, une planification rigoureuse et le respect des normes garantissent une connectivité optimale pour tous les usages.
