La conception d'une maison en ossature bois, surtout lorsqu'elle implique une préfabrication partielle, soulève des questions techniques précises, notamment concernant la réalisation de la dalle. L'une des approches les plus innovantes et adaptées aux terrains variés consiste en une dalle ossature bois posée sur pieux ou pilotis. Cette méthode, bien que moins médiatisée que la dalle béton traditionnelle, offre des avantages considérables en termes de légèreté, de rapidité de mise en œuvre, d'adaptabilité et d'impact environnemental, tout en garantissant la stabilité et la pérennité de la construction.
Comprendre la Dalle Bois : Structure et Fonction

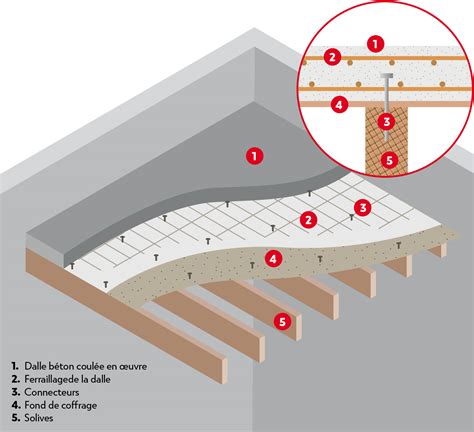

Avant d'aborder les spécificités de la dalle sur pieux, il est essentiel de distinguer les termes et de comprendre la nature d'une dalle en bois. Techniquement, une structure en bois porteuse d'un platelage est toujours réalisée de la même façon. Cet ensemble est appelé un plancher bois. Il ne faut pas le confondre avec le parquet bois qui est un revêtement de sol. En fonction de l'utilisation dans l'habitation, on applique des variantes de mise en œuvre.
- Une dalle bois désigne un plancher bois posé sur une fondation. Elle est conçue pour supporter des charges importantes et offre une bonne isolation thermique depuis le bas, nécessitant des précautions particulières pour la protéger de l'humidité et des insectes.
- Un plancher bois intermédiaire entre étages est plus communément appelé un plancher bois. Il est conçu pour séparer les étages d'un bâtiment et offre également une isolation acoustique entre les niveaux.
La dalle ossature bois, quant à elle, est une structure porteuse réalisée à partir de montants et de traverses en bois, formant des caissons qui sont ensuite remplis d'isolant. Cette conception modulaire et légère est au cœur de nombreux avantages.
Les Fondations Adaptées à la Dalle Bois

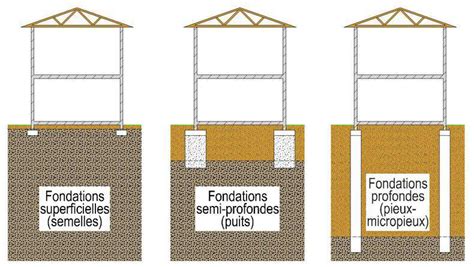

Le choix des fondations pour une dalle en ossature bois est crucial et dépend intrinsèquement de l'étude géotechnique du terrain. Cette étude, réalisée par un bureau d'étude spécialisé, déterminera la capacité portante du sol, les conditions d'humidité et d'autres facteurs environnementaux afin de dimensionner la fondation pour assurer la durabilité et la sécurité de la construction.
La Dalle Bois sur Pieux ou Pilotis : Une Solution d'Avenir
La réalisation d'une dalle bois sur pieux ou pilotis convient particulièrement aux terrains instables, en pente ou sujets à des inondations. Cela nécessite l'implantation de pieux ou pilotis dans le sol, qui serviront de support à la dalle. Ces pieux peuvent être en bois ou métalliques. Cette solution présente l'avantage de limiter fortement les travaux au sol, ceux-ci se réduisant essentiellement à la mise en place des éléments porteurs. Cela permet de préserver la topographie naturelle du terrain et d’intervenir sur des sites contraints. Cette solution se révèle par ailleurs généralement moins onéreuse qu’une élévation sur vide sanitaire et favorise une ventilation naturelle efficace sous le bâtiment, réduisant ainsi les risques de remontées capillaires et de désordres liés à l’humidité.
Les maisons sur pilotis, bien que souvent associées à des formes architecturales originales, sont une technique de fondation qui se développe progressivement, particulièrement adaptée à la construction poteaux-poutres.
Alternatives et Compléments : Plots Béton, Murets et Longrines
D'autres types de fondations sont également couramment utilisés pour les dalles bois :
- Dalle bois sur plots en béton : Des plots en béton, reposant sur des fondations individuelles ou sur une semelle en béton, sont adaptés aux terrains de bonne portance, plats ou en pente.
- Dalle bois sur murets ou longrines : Construits à intervalle régulier, les murets (en moellons) ou longrines (en béton armé) servent de support à la dalle. Ce type de fondation est particulièrement adapté aux terrains plats ou avec peu de pente.
- Dalle bois sur vide sanitaire ou sous-sol : Adapté aux terrains plats ou avec peu de pente, ce type de fondation est recommandé pour les climats froids ou humides où l'utilisation de l'espace est optimisée.
Les Avantages Clés de la Dalle Ossature Bois
L'utilisation d'une dalle en bois présente plusieurs avantages significatifs par rapport à une dalle en béton, notamment en termes d'efficacité énergétique, de facilité d'installation et d'écologie.
- Isolation Thermique Supérieure : Les dalles en bois offrent une meilleure isolation thermique intrinsèque par rapport au béton. Elles sont conçues pour offrir une bonne isolation thermique depuis le bas, ce qui est particulièrement pertinent pour une dalle posée sur pieux.
- Légèreté Structurelle : Les dalles ossature bois sont plus légères que les dalles en béton, ce qui réduit la charge sur les fondations. C'est un avantage significatif dans les zones où le sol a une capacité portante limitée.
- Confort Thermique et Déphasage : Les dalles en bois, par leur faible inertie mais leur bon déphasage thermique, facilitent le rafraîchissement nocturne à l'intérieur de l'habitat, contribuant à un meilleur confort en été.
- Rapidité de Mise en Œuvre : Une dalle ossature bois est rapide à mettre en œuvre, minimisant le temps de construction et les coûts associés. La préfabrication des éléments en atelier accélère encore ce processus.
- Durabilité et Écologie : Le bois est un matériau durable et renouvelable. Il stocke également du carbone, réduisant ainsi l'empreinte carbone globale de la construction.
Mise en Œuvre d'une Dalle Ossature Bois sur Plots (Exemple)
Bien que la question initiale porte sur une dalle sur pieux, la compréhension des étapes générales de mise en œuvre d'une dalle ossature bois sur plots en béton est instructive, car de nombreux principes s'appliquent.
Étape 1 : Fixation des Poutres de la Ceinture Périphérique
On commence par mettre en place les poutres de la ceinture périphérique sur les fondations. La fixation des poutres porteuses (ceinture) sur des plots peut se faire avec des équerres renforcées et des goujons d'ancrage ou avec des tiges filetées et du scellement chimique. On utilise en règle générale une équerre de fixation par plot béton. On doublera les équerres lors de l'aboutage de deux poutres sur un plot, une équerre par solive. On renforcera cette configuration avec des plaques métalliques perforées qui viendront se fixer sur la jonction (aboutage) des poutres côté intérieur et extérieur. La fixation des équerres aux solives se fait très souvent avec des pointes annelées ou des vis à bois.
Étape 2 : Pose du Solivage
On trace l'entraxe de chaque solive intermédiaire sur les poutres périphériques. On fixe ensuite les sabots en s'appuyant sur ces entraxes. Les sabots étrier métalliques serviront d'appuis pour les solives, avec une profondeur d'assise de 50 mm minimum. Pour un sabot de charpente classique, sa hauteur doit être égale à au moins les 2/3 de la hauteur de la solive. La fixation des étriers ou des sabots se fait avec des pointes annelées. Les solives sont ensuite découpées à la longueur et positionnées dans les étriers, puis pointées.
Étape 3 : Pose des Entretoises
Des entretoises peuvent être nécessaires pour stabiliser et empêcher le dévers des solives, surtout lorsque leur hauteur est supérieure à 4 fois leur épaisseur. La règle de calcul pour définir le nombre d'entretoises nécessaires par rapport à la longueur des solives est la suivante : (épaisseur de la solive en mm * 60) comparé à la longueur de la solive en mm. Pour les entretoises de solivage en poutre en I, il est conseillé de les fixer à l'aide de clips ZS. Pour les entretoises de solivage en bois massif, il sera nécessaire de les visser en diagonale, en quinconce.
Étape 4 : Pose des Fonds de Caisson
Pour permettre la pose des fonds de caisson de la dalle, on visse des tasseaux en bois au bas des solives et de la ceinture périphérique. Les fonds de caisson peuvent être faits en OSB de 9 mm ou en Agepan. Ils sont coupés avec un retrait de 5 mm pour faciliter leur installation et ménager un jeu de dilatation, puis fixés avec des vis dans les tasseaux. L'étanchéité est assurée avec un mastic-colle sur toute la périphérie des panneaux.
Étape 5 : Mise en Place de l'Isolant
Les isolants en vrac (comme la ouate de cellulose) se prêtent particulièrement bien à l'isolation des dalles en ossature bois car ils remplissent parfaitement les caissons. Les panneaux de laine de bois sont aussi une excellente option, bien que demandant plus de manipulations.
Étape 6 : Réalisation de l'Étanchéité à l'Air
La membrane d'étanchéité à l'air est positionnée sur les solives avant la fixation des dalles de plancher en OSB. Elle est tendue raisonnablement et fixée ponctuellement avec des agrafes. Les lès de membrane se chevauchent de 10 cm minimum et les jonctions sont réalisées avec un ruban adhésif spécifique. Les têtes d'agrafes sont également recouvertes d'adhésif. Le DTU 31.2 permet l'installation de la membrane sur la dalle OSB, ce qui est intéressant en cas de fuite d'eau.
Étape 7 : Fixation des Dalles de Plancher en OSB
Les dalles de plancher sont posées perpendiculairement aux solives, à joints décalés, et doivent reposer sur trois appuis. Elles sont fixées avec des vis à tête fraisée, la périphérie étant réalisée avec un retrait de 10 mm du bord. Les rainures et languettes des plaques sont collées avec un mastic PU pour améliorer la rigidité et assurer une parfaite étanchéité à l'air.
Plancher bois : Comment le fixer sans que ça bouge ? | Brico Cash
Points Singuliers et Précautions Essentielles
Quelques points spécifiques requièrent une attention particulière lors de la construction d'une dalle bois.
Percement Technique dans le Solivage
Pour le passage de gaines ou de canalisations d'eau, les percements doivent être centrés autant que possible et éviter les zones proches des appuis. Le diamètre des trous ne doit généralement pas dépasser un tiers de la hauteur de la solive. Les trous doivent être espacés d'au moins le diamètre du plus grand trou. Pour des solives de grande portée ou supportant des charges importantes, la consultation d'un bureau d'étude est nécessaire, et des renforts peuvent être indispensables.
Renforts pour les Descentes de Charges
Au droit des charges lourdes (cloison, équipement), le solivage doit être renforcé avec des sections de bois d'ossature fixées sur l'arrête haute des solives.
Réservations Traversantes pour les Réseaux
Pour les réservations de réseaux, il est conseillé de mettre en place deux pièces de bois, percées avec une scie cloche, afin d'y positionner un tuyau PVC. Un cordon de mastic d'étanchéité est appliqué sur le pourtour pour assurer l'étanchéité à l'air et à l'eau.
La Question Spécifique de la Dalle sur Pieux Métalliques
Revenons à la préoccupation initiale concernant la dalle ossature bois posée sur pieux métalliques. La structure décrite (intérieur vers extérieur : Plancher bois, liteaux, plaque de MFP, pare-vapeur, ossature 45x220 avec ouate de cellulose, plaque de RWH) présente une spécificité : la plaque de RWH (probablement du panneau de fibre de bois rigide ou un matériau similaire) reposant directement sur le pieu acier, avec une bande d'EPDM entre les deux.
Cette solution peut effectivement soulever des interrogations quant à la répartition des charges et à la pérennité de la plaque RWH sous une contrainte directe et continue. Traditionnellement, on observe que les solives ou des éléments structurels plus robustes sont directement en contact avec les appuis (pieux, plots). La plaque RWH, bien que résistante, n'est généralement pas conçue pour être un élément porteur primaire supportant l'intégralité du poids de la maison.
Analyse de la Solution Proposée
- La bande d'EPDM : Son rôle est d'assurer une étanchéité et une légère désolidarisation acoustique et thermique entre le métal du pieu et le panneau. C'est une bonne pratique.
- La plaque RWH : Son rôle habituel dans ce type de construction est de constituer le fond du caisson, de servir de support à l'isolant, et d'apporter une certaine rigidité à l'ensemble. L'idée qu'elle supporte directement les pieux métalliques peut sembler fragile.
Comparaison avec les Solutions Courantes
Comme mentionné dans l'observation initiale, il est plus courant de voir les solives (ou des pièces de bois de section plus importante) posées directement sur les pieux. Ces solives forment la structure porteuse principale de la dalle. Le fond de caisson est ensuite fixé sous ces solives. Cette approche transfère les charges de manière plus conventionnelle et structurellement rationnelle vers les fondations.
Implications Potentielles et Recommandations
Si la solution proposée par le charpentier est mise en œuvre, il est impératif de s'assurer que :
- Les calculs structurels sont irréfutables : Le bureau d'étude doit avoir validé cette configuration, en tenant compte de la résistance de la plaque RWH sous la charge concentrée des pieux. Le dimensionnement des pieux et leur espacement seront cruciaux.
- La qualité des plaques RWH est optimale : Il faut s'assurer que le matériau utilisé est spécifiquement adapté à cette fonction porteuse et qu'il est d'une densité et d'une résistance suffisantes.
- La fixation des éléments est rigoureuse : L'assemblage entre la plaque RWH, l'ossature et les pieux doit être extrêmement solide pour éviter tout mouvement ou déformation.
Il est conseillé de demander des justifications techniques précises sur cette approche. Une alternative pourrait être de positionner des petites platines métalliques sur les pieux, sur lesquelles viendraient reposer les solives, le fond de caisson étant ensuite fixé sous ces solives. Cela permettrait de respecter la fonction structurelle des solives tout en utilisant les pieux comme appuis.
En résumé, si la dalle ossature bois sur pieux est une excellente solution, la manière dont les charges sont transmises des pieux à la structure de la dalle mérite une analyse approfondie pour garantir la sécurité et la durabilité de l'ensemble.
