Le NF DTU 60.11, entré en vigueur en août 2013, est un document technique essentiel qui établit les règles de calcul pour la conception, le dimensionnement et l'installation des réseaux d'eau froide et d'eau chaude dans les bâtiments à usage d'habitation ou de bureaux. Ce document, destiné en priorité aux professionnels du bâtiment, est une référence incontournable pour garantir la performance et la durabilité des installations de plomberie sanitaire. Le DTU, ou Document Technique Unifié, fait partie des normes Afnor et fournit l'ensemble des exigences et des méthodes à mettre en œuvre sur les ouvrages concernés. Bien que non obligatoire, le respect du DTU est fortement recommandé pour assurer la qualité des travaux et prévenir les désordres.
Comprendre le NF DTU 60.11 : Objectifs et structure
Le NF DTU 60.11 a été conçu pour atteindre plusieurs objectifs clés. Il vise à fournir un cadre clair et lisible pour la conception et la réalisation des installations de plomberie, en catégorisant les types de travaux à effectuer. Pour faciliter son utilisation, le document existe en deux versions : une version complète regroupant toutes les recommandations en un seul volume, véritable bible des réseaux sanitaires, et une version scindée en plusieurs parties, plus adaptée aux professionnels dont l'activité se concentre sur des domaines spécifiques. Cette dernière option permet d'acquérir uniquement les parties pertinentes, offrant ainsi une approche plus ciblée et économique.
Le NF DTU 60.11 aborde de manière exhaustive les installations de plomberie sanitaire et les eaux pluviales. Il encadre les règles de calcul permettant aux professionnels d'élaborer des réseaux d'installations et d'évacuations sanitaires uniques, parfaitement adaptés à chaque bâtiment.
Les différentes parties du NF DTU 60.11
Le NF DTU 60.11 est structuré en plusieurs parties, chacune traitant d'un aspect spécifique des installations de plomberie :
- Partie 1-1-2 : Cette section précise les conditions de mise en œuvre des réseaux d'évacuation gravitaire des eaux usées et pluviales. Elle concerne aussi bien la canalisation intérieure d'une maison (pour les eaux usées domestiques) que les collecteurs enterrés raccordés au réseau public (tout-à-l'égout) de plusieurs habitations.
- Partie 2 : Entièrement consacrée aux installations d'évacuation gravitaire des eaux usées et eaux vannes dans les bâtiments. Elle définit les règles pour le dimensionnement correct de ces réseaux, assurant une évacuation optimale sans stagnation ni colmatage.
- Partie 3 : Intitulée "Réseaux d’évacuation gravitaire à l’intérieur des bâtiments - Partie 3 : systèmes d’évacuation des eaux pluviales, conception et calculs", cette norme européenne introduit de nouvelles formules pour la conception et le calcul des systèmes d'évacuation des eaux pluviales. Elle privilégie ces nouvelles formules pour la réalisation de certains ouvrages de collecte, remplaçant ainsi la traditionnelle formule de l'hydraulicien Henri Bazin.
- Partie 1-2 : Cette partie propose une méthode permettant de concevoir et de dimensionner les réseaux bouclés d'eau chaude sanitaire (ECS) dans les bâtiments. Elle prend en compte les spécificités de ces réseaux pour garantir une eau chaude disponible rapidement et à température constante.
Les réseaux concernés par la réglementation DTU 60.11
Le DTU 60.11 couvre un large éventail de réseaux de plomberie-sanitaire :

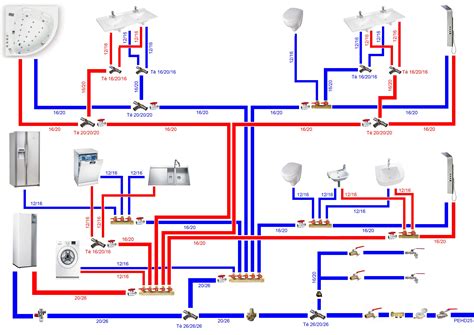

- Réseaux d’alimentation : Ils concernent l'eau chaude sanitaire (ECS) et l'eau froide. Le DTU fournit les méthodes de calcul pour dimensionner correctement ces canalisations d'alimentation en eau, en tenant compte des débits nécessaires et des pertes de charge.
- Tuyaux et raccords du réseau de bouclage ECS : Ces éléments sont essentiels pour maintenir l'eau chaude en circulation et assurer sa disponibilité immédiate aux points d'usage.
- Collecte et évacuation des eaux pluviales : Cela inclut le dimensionnement des gouttières, des descentes d'eau et des collecteurs raccordés au réseau public ou à un système de traitement individuel. La partie 3 du DTU est spécifiquement dédiée à ces calculs.

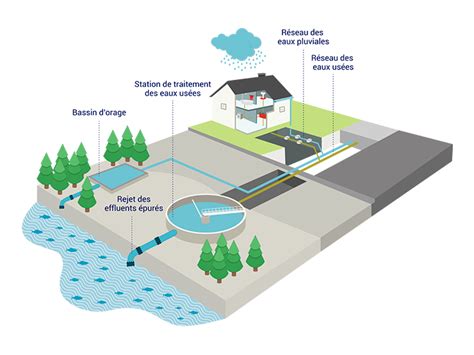

- Évacuation des eaux usées : C'est un domaine particulièrement détaillé dans le DTU. Les eaux usées sont elles-mêmes divisées en deux catégories principales :
- Eaux ménagères (ou eaux grises) : Elles proviennent des rejets de la cuisine, de la salle de bain et autres équipements sanitaires tels que les éviers, lavabos, bidets, machines à laver, etc.
- Eaux-vannes (ou eaux noires) : Elles sont exclusivement issues des toilettes (WC).
Ces eaux usées sont ensuite raccordées soit au réseau d'assainissement collectif, soit à un système de traitement des eaux individuel (Assainissement Non Collectif - ANC), comme une fosse septique. Selon les installations, les eaux usées et les eaux pluviales peuvent être évacuées dans la même tuyauterie (réseau unitaire) ou dans des tuyauteries séparées (réseau séparatif).
Préconisations sur la pente d'évacuation et les diamètres des canalisations
Pour assurer un bon écoulement des eaux et des effluents, et ainsi prévenir les mauvaises odeurs et les problèmes de stagnation, le DTU 60.11 fixe des règles précises concernant les pentes minimales et les diamètres des canalisations.
La pente minimale d'évacuation
Le respect d'une pente adéquate est primordial pour garantir le bon écoulement des eaux usées. Une pente trop faible peut entraîner une stagnation des effluents et le colmatage des tuyauteries, tandis qu'une pente trop forte risque de désamorcer les siphons en évacuant l'eau trop rapidement. Le DTU 60.11 spécifie les pentes minimales à respecter en fonction du type d'eaux évacuées et du diamètre de la canalisation. Par exemple, pour les eaux usées, une pente minimale est généralement requise pour assurer un débit d'écoulement suffisant.
Le dimensionnement des diamètres de canalisations
Le DTU 60.11 exprime les prescriptions relatives aux diamètres des conduites par rapport au diamètre nominal (DN) du tuyau. Pour les tuyaux en PVC, le DN correspond au diamètre extérieur. Le choix du diamètre nominal est crucial et dépend de plusieurs facteurs, notamment le type d'appareil raccordé, le nombre d'appareils, et le débit d'écoulement attendu.
Voici quelques exemples de diamètres minimaux recommandés par le DTU pour différents équipements :
- Baignoires : Le diamètre intérieur est de 33 mm si la longueur du tuyau est inférieure à 1 mètre, et de 38 mm si la longueur est supérieure à 1 mètre.
- WC avec action siphonique : Le diamètre intérieur minimal est de 60 mm pour le premier mètre horizontal, et de 77 mm pour la partie horizontale supérieure à 1 mètre.
- Groupes de sécurité des chauffe-eau électriques : Le diamètre intérieur minimal doit être de 20 mm si la partie verticale dépasse 1 mètre ; dans le cas contraire, le DN intérieur est de 25 mm.
Lorsqu'il s'agit de raccorder plusieurs appareils, le calcul devient plus complexe et doit prendre en compte le débit cumulé. Par exemple :
- Plusieurs WC : Le DN minimal à respecter est de 90 mm, avec un diamètre extérieur de 100 mm.
- Une baignoire, une douche et entre un et trois appareils ménagers : Le DN intérieur minimal requis est de 50 mm, avec un DN extérieur de 63 mm.
- De 4 à 10 appareils, dont 2 baignoires : Le DN intérieur sera de 65 mm, pour un DN extérieur de 80 mm.
Plomberie 02 : Comment concevoir le réseau d'alimentation en eau d'un bâtiment ?
Le coefficient de simultanéité et la vitesse de l'eau
Le calcul des débits dans les installations de plomberie ne consiste pas simplement à additionner le débit maximal de chaque appareil raccordé. En effet, il est rare que tous les appareils fonctionnent simultanément. C'est là qu'intervient le coefficient de simultanéité. Ce coefficient permet de réduire le débit total calculé, en tenant compte de la probabilité que plusieurs appareils soient utilisés en même temps. Par exemple, pour 10 appareils, un coefficient de 0,5 (soit 50% du débit cumulé) peut être appliqué, reflétant le fait qu'en moyenne, seulement la moitié des appareils seront utilisés en même temps.
La vitesse de l'eau dans les canalisations est également un paramètre important à maîtriser. Une vitesse excessive (supérieure à 2 m/s) peut entraîner des nuisances sonores, une usure prématurée des canalisations et des coups de bélier, qui sont des surpressions soudaines dans le réseau. En pratique, les calculs de dimensionnement visent souvent à maintenir une vitesse de l'eau comprise entre 1 et 1,5 m/s pour optimiser le fonctionnement du réseau.
Les pertes de charge dans une installation
Les pertes de charge représentent la diminution de pression de l'eau dans le réseau due aux frottements et aux obstacles. Elles se composent de plusieurs éléments :
- Pertes linéaires : Elles sont dues à la longueur des canalisations et sont calculées en fonction de cette longueur et d'un coefficient qui dépend du diamètre du tuyau et de la nature du fluide.
- Pertes singulières : Elles sont causées par les éléments qui modifient l'écoulement, tels que les coudes, les tés, les vannes, les réductions, etc. Chaque élément singulier engendre une perte de charge spécifique.
- Hauteur manométrique : Elle correspond à la pression due à la différence de niveau entre le point le plus haut et le point le plus bas de l'installation. Elle est généralement estimée à 0,1 bar par mètre de dénivelé.
Le calcul précis des pertes de charge est essentiel pour s'assurer que la pression de l'eau reste suffisante à tous les points d'usage.
L'utilisation de logiciels pour le calcul des réseaux
Face à la complexité des calculs et à la nécessité de prendre en compte de nombreux paramètres, l'utilisation de logiciels spécialisés est devenue une pratique courante et recommandée. Des logiciels gratuits ou professionnels existent et permettent de réaliser ces calculs rapidement et efficacement. Ils intègrent tous les paramètres définis par le DTU 60.11 et peuvent générer automatiquement les schémas de l'installation ainsi que les notes de calcul correspondantes. Ces outils facilitent grandement le travail des professionnels et garantissent une conformité accrue avec la réglementation en vigueur.
Ventilation des colonnes de chute : prévention du siphonnage
Le DTU 60.11 accorde une attention particulière à la ventilation des colonnes de chute verticales. Pour prévenir les risques de siphonnage, qui peut désamorcer les siphons et entraîner des remontées d'odeurs, il est stipulé que ces colonnes doivent être prolongées afin de créer une ventilation adéquate de la descente d'eau. Cette ventilation permet de maintenir une pression atmosphérique dans la colonne et d'assurer un écoulement stable des eaux.
Le respect des DTU : une obligation pour les constructions publiques
Si le respect des DTU n'est pas toujours une obligation légale pour les constructions privées, il est en revanche obligatoire pour toutes les constructions de bâtiments publics. Pour les autres types de bâtiments, le respect des DTU est un gage de qualité, de sécurité et de conformité, et il est souvent exigé par les assurances ou les maîtres d'ouvrage. Le NF DTU 60.11, comme les autres normes DTU, est régulièrement mis à jour pour tenir compte des évolutions technologiques et des normes européennes.
En cas de doute sur un produit de plomberie ou sur l'application des règles du DTU 60.11, il est toujours conseillé de contacter un professionnel qualifié ou le service client des fournisseurs pour obtenir des renseignements précis. Le respect de ces normes garantit des installations sanitaires fiables, performantes et durables.
