La toiture végétalisée, autrefois principalement appréciée dans les pays nordiques pour ses remarquables capacités isolantes, s'est imposée comme une solution écologique et esthétique incontournable. Au-delà de son aspect visuel vivant et de son intégration paysagère harmonieuse, elle offre des avantages substantiels tels qu'une excellente isolation phonique, contribuant ainsi au confort des occupants. Que ce soit pour le toit d'un abri de jardin, d'une cabane construite à l'aide de plans de construction spécifiques, ou même de la niche de votre chien, la mise en place d'une toiture végétalisée de surface modérée requiert une compréhension approfondie des étapes clés, des spécificités techniques et, surtout, du calcul de son poids afin d'adapter la charpente en conséquence. Cet article détaille les éléments essentiels à considérer pour réussir ce projet, en se concentrant particulièrement sur les toitures à structure bois.
Qu'est-ce qu'une Toiture Végétalisée ?
Une toiture végétalisée, également appelée « toit vert », est un toit sur lequel des plantes sont cultivées. Ces couvertures innovantes peuvent être installées sur divers types de bâtiments, allant des constructions commerciales aux maisons individuelles, en passant par les immeubles résidentiels. Elles se déclinent principalement en deux grandes catégories, chacune présentant des caractéristiques et des contraintes distinctes :
- Les toitures végétalisées extensives : Caractérisées par une faible épaisseur de substrat et l'utilisation de plantes légères, elles sont idéales pour des structures moins robustes comme une cabane ou un garage. Leur entretien est minimal, et elles offrent un poids comparable à celui d'une toiture traditionnelle.
- Les toitures végétalisées intensives : Elles se distinguent par une épaisseur de substrat plus importante et une végétation plus dense, permettant même l'accès piéton et la culture de plantes plus variées, voire d'arbustes. Ce type de toiture est généralement réservé aux toits terrasses en béton armé, capables de supporter une charge bien plus conséquente.
Dans le cadre de cet article, notre attention se portera spécifiquement sur les toitures végétalisées appliquées à des structures en bois, notamment pour des projets de petite ou moyenne envergure comme des abris de jardin ou des cabanes.
Les Multiples Avantages d'un Toit Végétalisé
L'adoption d'une toiture végétalisée va bien au-delà de l'esthétique ; elle engendre une série d'avantages significatifs tant pour l'environnement que pour les occupants du bâtiment :
- Isolation Thermique et Phonique : La présence de végétation et de son substrat agit comme un isolant naturel performant. En été, elle réduit la chaleur transmise à l'intérieur du bâtiment, maintenant une température plus agréable. En hiver, elle contribue à conserver la chaleur, diminuant ainsi les besoins en chauffage. Grâce à sa forte inertie thermique, la toiture végétalisée permet de maintenir des températures plus constantes tout au long de l'année, offrant un confort accru. De plus, cette couche protectrice atténue les bruits extérieurs, améliorant la quiétude intérieure.
- Contribution à la Biodiversité : Les toitures végétalisées offrent un habitat précieux pour une multitude d'insectes, d'oiseaux et d'autres petits animaux, participant ainsi activement au développement de la vie, particulièrement dans les environnements urbains où les espaces verts se font rares. Elles créent de véritables oasis de biodiversité en altitude.
- Amélioration de la Qualité de l'Air : Les plantes présentes sur le toit jouent un rôle crucial dans la purification de l'air. Elles absorbent le dioxyde de carbone (CO2), un gaz à effet de serre, et produisent de l'oxygène par le processus de photosynthèse, contribuant ainsi à un environnement plus sain.
- Gestion des Eaux Pluviales : Le substrat et la végétation retiennent une partie significative des eaux de pluie, réduisant ainsi le ruissellement et le débit vers les réseaux d'évacuation. Cela contribue à atténuer les risques d'inondation, surtout lors de fortes précipitations, et à améliorer la qualité de l'eau rejetée.
- Esthétique et Valeur Ajoutée : Il est indéniable qu'une toiture végétalisée présente un attrait visuel supérieur à celui d'une toiture traditionnelle, souvent grise et terne sous l'effet de la pollution. Elle embellit le paysage, s'intègre harmonieusement à son environnement et valorise le bâtiment.

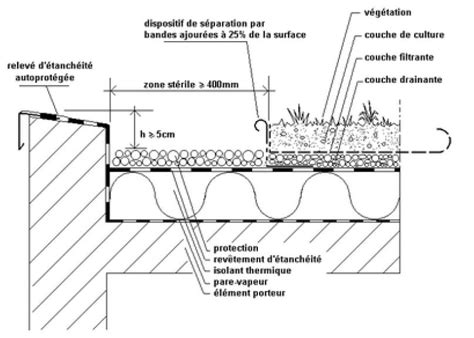

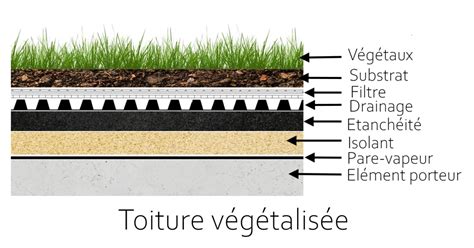

Coupe d'une Toiture Végétalisée : Les Différentes Strates
Une coupe transversale typique d'une toiture végétalisée révèle une superposition de couches soigneusement agencées. Chaque strate remplit une fonction spécifique, assurant à la fois la protection du bâtiment sous-jacent et les conditions optimales pour la croissance de la végétation.
Voici les principales couches que l'on retrouve, généralement de bas en haut :
Structure de la Toiture (Support) : C'est la base porteuse de l'ensemble du système. Elle peut être constituée de bois, d'acier ou de béton. Pour une toiture végétalisée, cette structure doit être impérativement dimensionnée pour supporter le poids considérable de l'ensemble du complexe, y compris le substrat saturé d'eau. Dans le cas d'une toiture végétalisée sur une cabane en bois, un platelage réalisé sur chevrons avec des voliges peut servir de support. Il est important de noter que la pente d'un toit végétalisé ne devrait idéalement pas dépasser les 30 degrés pour une gestion optimale de l'eau et du substrat. Une légère inclinaison, au minimum 3%, est recommandée.
Pare-vapeur : Cette couche, souvent un film plastique, est placée sur la structure pour empêcher la migration de la vapeur d'eau depuis l'intérieur du bâtiment vers les couches isolantes et structurelles, prévenant ainsi les risques de condensation et de dégradation.
Isolation Thermique : Une couche d'isolant (laine de verre, laine de roche, isolants naturels comme la fibre de bois ou le liège) est ajoutée pour améliorer l'efficacité énergétique du bâtiment. Il est crucial que cet isolant soit résistant à l'humidité, surtout dans le cas d'une "toiture chaude" où l'étanchéité est posée directement sur l'isolant. Pour une "toiture froide", une lame d'air ventilée peut être prévue entre l'isolant et l'étanchéité.
Membrane d'Étanchéité : C'est une couche cruciale qui empêche toute infiltration d'eau vers la structure du bâtiment. Elle est généralement réalisée en membrane EPDM (éthylène-propylène-diène monomère), une matière synthétique très résistante et durable, souvent appelée "bâche de bassin". Une épaisseur minimale de 1 mm est recommandée, et des traitements spécifiques anti-UV et anti-racines sont souvent intégrés. Des accessoires spécifiques existent pour assurer l'étanchéité des angles, des remontées sur les bords et des évacuations.
Couche Drainante : Cette strate permet l'évacuation de l'excès d'eau. Elle peut être constituée de billes d'argile expansée, de gravier, de pouzzolane ou d'un géotextile spécifique. Elle assure la circulation de l'eau tout en empêchant le substrat de migrer et d'obstruer le système de drainage. Des tasseaux de bois placés perpendiculairement à la pente peuvent aussi servir de support à cette couche, tout en créant des espaces pour le drainage.
Couche Filtrante : Généralement un géotextile, cette couche empêche les fines particules du substrat de migrer vers la couche drainante et d'obstruer le système. Elle assure la séparation des couches tout en permettant le passage de l'eau.
Substrat : C'est le milieu de culture dans lequel les plantes vont s'enraciner et se développer. La composition du substrat est essentielle pour la réussite de la toiture végétalisée. Pour une toiture extensive, une composition typique peut inclure :
- 50 % de billes d'argile
- 15 % de pouzzolane (granulométrie 7/15)
- 15 % de pouzzolane (granulométrie 0/4)
- 15 % de terreau
- 5 % de sableL'épaisseur du substrat varie selon le type de toiture : de 4 à 15 cm pour les toitures extensives, de 12 à 30 cm pour les semi-intensives, et plus de 30 cm pour les intensives. Le poids du substrat, notamment lorsqu'il est saturé d'eau, est un facteur déterminant pour le calcul de la charge sur la charpente. On estime généralement le poids du substrat sec entre 60 et 180 kg/m² pour les toitures extensives.
Couche Végétale : Il s'agit de la végétation elle-même. Pour les toitures extensives, on privilégie des plantes résistantes à la sécheresse et aux conditions extrêmes, comme les sédums, les joubarbes, certaines graminées ou plantes grasses. Le choix des végétaux doit être adapté au climat local et à l'exposition de la toiture.

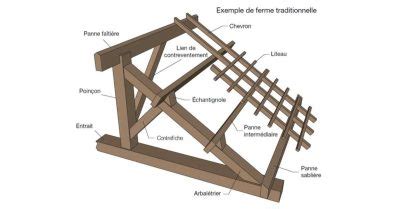

Calcul du Poids d'une Toiture Végétalisée et Adaptation de la Charpente
Le poids d'une toiture végétalisée est un facteur déterminant qui ne doit jamais être négligé, surtout lorsqu'il s'agit de structures en bois comme celles des abris de jardin ou des cabanes. Ce poids est bien supérieur à celui d'une couverture traditionnelle et doit être pris en compte dès la conception de la charpente.
Le poids moyen d'une toiture végétalisée de type extensive se situe généralement entre 95 et 135 kg/m², ce qui est comparable au poids d'une couche de neige bien humide ou tassée. Ce chiffre peut varier en fonction de l'épaisseur du substrat, de sa composition et du type de végétation. Pour les toitures semi-intensives, ce poids peut grimper de 150 à 350 kg/m², et pour les toitures intensives, il dépasse allègrement les 350 kg/m².
Il est donc impératif que la structure porteuse, et en particulier la charpente en bois, soit adaptée pour supporter ce surpoids. Deux options principales s'offrent pour renforcer une charpente existante ou en cours de construction :
Réduction de l'Entraxe des Éléments Porteurs : Prenons l'exemple d'une charpente de cabane dont les chevrons ont une section de 63x75 mm avec un entraxe de 60 cm pour une portée de 3 mètres. Pour supporter le poids d'une toiture végétalisée, il est recommandé de réduire cet entraxe à 40 cm. Cette diminution de l'espacement entre les chevrons répartit mieux la charge sur une plus grande surface, renforçant ainsi la capacité portante de la structure.
Augmentation de la Section des Éléments Porteurs : Une autre option consiste à conserver un entraxe plus large, par exemple de 60 cm, ce qui peut être pratique pour l'intégration de l'isolant. Dans ce cas, il est nécessaire de changer la section des chevrons. Par exemple, passer à des chevrons de 75x150 mm permettra de compenser le poids supplémentaire tout en maintenant un espacement confortable entre les éléments.
Il est crucial de réaliser des calculs précis, en tenant compte des charges permanentes (poids propre de la structure, de l'isolation, de l'étanchéité et de la végétalisation à capacité maximale en eau) et des charges d'exploitation ou climatiques (neige, vent, etc.). Les normes professionnelles et les recommandations des fabricants fournissent des indications précieuses pour ces calculs.
Détails Techniques Essentiels pour la Mise en Place d'une Toiture Végétalisée
Le succès d'une toiture végétalisée repose sur le respect rigoureux de certaines bonnes pratiques et de détails techniques.
Voici les points essentiels à surveiller lors de l'installation :

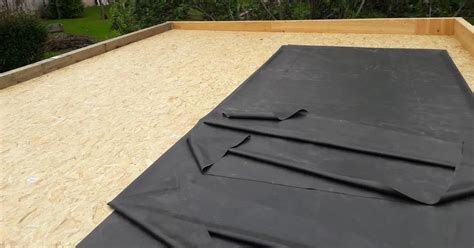

Pose de la Membrane d'Étanchéité : La membrane EPDM doit être posée avec une extrême précision pour garantir une étanchéité parfaite et prévenir toute infiltration d'eau. Un rebord sera réalisé sur les acrotères périphériques pour assurer la fixation sécurisée de la membrane. La colle utilisée pour la fixation, qu'elle soit à base de néoprène (contact, double encollage) ou acrylique (prise lente, simple encollage), doit être adaptée et appliquée dans les règles de l'art. Pour les surfaces supérieures à 60 m², une bande périmétrique est conseillée pour éviter le décollement de la bâche avec le temps. Il est important de choisir une membrane EPDM de qualité, traitée anti-UV et anti-racinaire, avec une épaisseur d'au moins 1,2 mm, et d'éviter les bâches EPDM pour bassin qui sont de moindre qualité.
Système de Drainage : Comme mentionné précédemment, des tasseaux peuvent être utilisés pour créer des espaces de drainage. Il est néanmoins indispensable de prévoir des trous d'évacuation suffisamment dimensionnés pour permettre à l'eau de pluie de s'écouler correctement vers la gouttière ou le système d'évacuation principal. Un trop-plein, situé à environ 5 cm du niveau du substrat, est également une mesure de sécurité essentielle pour éviter une surcharge d'eau en cas de fortes pluies ou de dysfonctionnement du drainage principal. Le calcul du diamètre des sorties d'évacuation dépend de la pluviométrie régionale, de la pente du toit et de la surface de la toiture. En règle générale, pour des toitures de 35 à 80 m², un diamètre de 80 mm est recommandé ; au-delà de 80 m², un diamètre de 100 mm, voire jusqu'à 40 cm, peut être nécessaire.
Choix des Plantes : La sélection des végétaux est primordiale. Les toitures végétalisées, en particulier les extensives, présentent des conditions de culture extrêmes : faible épaisseur de substrat, exposition au vent, au soleil intense et aux périodes de sécheresse. Il est donc impératif de choisir des plantes adaptées à ces contraintes. Les sédums sont les champions incontestés des toitures extensives grâce à leur capacité à stocker l'eau dans leurs feuilles et à leur résistance à la sécheresse. D'autres plantes comme les joubarbes, certaines graminées peu exigeantes, les iris, ou encore la vipérine commune (mellifère) peuvent également convenir. L'objectif n'est pas de créer un jardin d'ornement, mais un écosystème résilient et autonome.
Pente de la Toiture : Bien que les toitures végétalisées soient particulièrement adaptées aux toitures plates, elles peuvent être mises en œuvre sur des toitures en pente. Cependant, les professionnels recommandent généralement de ne pas dépasser une pente de 20% pour les toitures extensives, bien que certaines sources mentionnent jusqu'à 30%. Une pente trop prononcée peut entraîner une érosion du substrat et compliquer l'installation.
Ventilation de l'Isolant : Dans le cas d'une toiture froide, il est important de ménager une ventilation sous l'isolant pour qu'il puisse "respirer" et éviter la condensation. Dans le cas d'une toiture chaude, où l'étanchéité est posée directement sur l'isolant, celui-ci doit être résistant à l'humidité (liège, synthétique) et protégé par un pare-vapeur adéquat.
Les Plantes Idéales pour Votre Toiture Végétale
Le choix des plantes est une étape déterminante pour la pérennité et l'esthétique de votre toiture végétalisée. Pour les toitures de type extensif, qui sont les plus courantes pour les abris de jardin et les cabanes, il faut privilégier des espèces capables de survivre dans des conditions difficiles.
Les Sédums : Ce sont les plantes les plus populaires et les plus adaptées aux toitures extensives. Ces plantes succulentes possèdent la remarquable capacité de stocker l'eau dans leurs feuilles charnues, ce qui leur permet de résister à de longues périodes de sécheresse. Il existe une grande variété de sédums, offrant différentes textures et couleurs, ce qui permet de créer des tapis végétaux attrayants. Ils s'adaptent facilement à des pentes allant jusqu'à 20%.
Les Joubarbes (Sempervivum) : Similaires aux sédums par leur capacité de stockage d'eau, les joubarbes forment des rosettes denses et sont extrêmement résistantes au froid et à la sécheresse. Elles apportent une touche architecturale intéressante à la toiture.
Les Graminées et Fétuques : Certaines graminées ornementales peu exigeantes, comme les fétuques bleues, peuvent également être intégrées. Elles apportent du mouvement et une texture différente au paysage végétal.
Les Plantes Aromatiques et Mellifères : Dans certains cas, des plantes comme le thym rampant ou la sarriette peuvent être utilisées. Ces plantes résistantes à la sécheresse ajoutent une dimension olfactive et attirent les insectes pollinisateurs. La vipérine commune est une autre plante appréciée pour son attrait sur les abeilles et les papillons.
Les Mousses (Bryophytes) : Les mousses, naturellement présentes dans les environnements secs et froids, peuvent coloniser spontanément certaines zones ou être introduites. Elles servent de réservoir d'eau pour les autres plantes et apportent une belle coloration verte, surtout en conditions humides.
Il est important de noter que les toitures végétalisées intensives, avec une épaisseur de substrat plus importante, permettent d'accueillir une plus grande diversité de plantes, y compris des arbustes et même de petits arbres. Cependant, cela nécessite une structure porteuse beaucoup plus robuste.
Pour une toiture de type "rudimentaire", où l'on cherche à alléger la charge et à utiliser des matériaux recyclés, on peut se contenter de végétaux peu exigeants que l'on trouve naturellement dans les environnements rocailleux ou les vieux murs. L'utilisation de tuileau pilé comme substrat, par exemple, favorise l'installation de mousses et de plantes résistantes.

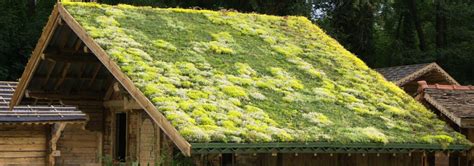

Les sedums pour toitures végétalisées
Les Différentes Catégories de Toitures Végétales : Une Nuance Nécessaire
Il est essentiel de bien distinguer les différentes catégories de toitures végétales pour adapter le projet aux contraintes structurelles et aux objectifs recherchés.
Toitures Extensives (4 à 15 cm de substrat) : Elles sont les plus légères et les plus faciles à mettre en œuvre. Leur poids est comparable à celui d'une toiture traditionnelle. La végétation est composée principalement de plantes grasses (sédums) et d'autres espèces très résistantes à la sécheresse. Elles nécessitent peu d'entretien, se contentant de quelques interventions ponctuelles pour le désherbage ou la fertilisation légère. Elles offrent une bonne isolation thermique et phonique, ainsi qu'une contribution à la biodiversité.
Toitures Semi-Intensives (12 à 30 cm de substrat) : Le substrat plus épais permet d'accueillir une plus grande variété de plantes, moins résistantes à la sécheresse. Ces toitures nécessitent un arrosage plus régulier et un entretien plus conséquent. Leur poids est significativement plus élevé, imposant souvent une structure porteuse renforcée.
Toitures Intensives (> 30 cm de substrat) : Elles s'apparentent davantage à un jardin suspendu. Le substrat épais permet de cultiver tout type de plantes, y compris des arbustes et même de petits arbres. Le poids de ces toitures est très important, nécessitant une structure porteuse particulièrement robuste, souvent en béton armé. L'entretien est plus conséquent, similaire à celui d'un jardin traditionnel.
Pour les projets de petite envergure comme une cabane ou un abri de jardin, l'option extensive est généralement privilégiée. Le gain apporté par un substrat plus important dans les toitures semi-intensives (meilleure protection thermique) ne justifie souvent pas le surcoût lié au renforcement de la structure.
Précautions Techniques Générales pour la Mise en Œuvre
La réalisation d'une toiture végétale, qu'elle soit sur une dalle béton ou une dalle bois, demande une attention particulière à plusieurs aspects techniques :
Dimensionnement de la Structure Porteuse : C'est le point le plus critique. Une charpente doit être correctement dimensionnée pour supporter non seulement le poids propre de la toiture végétalisée (en tenant compte de sa saturation en eau), mais aussi les charges climatiques (neige, vent) et les charges d'exploitation éventuelles. Il est fortement recommandé de faire valider les calculs par un professionnel, surtout pour les structures complexes ou soumises à des réglementations spécifiques.
Pente de la Toiture : Une légère inclinaison d'au moins 3% est recommandée pour faciliter le drainage de l'eau et éviter la stagnation.
Isolation et Ventilation : L'ajout d'une couche isolante sous la toiture est bénéfique pour l'efficacité énergétique. Il est crucial d'assurer une bonne ventilation de l'isolant pour éviter la condensation, surtout dans le cas d'une toiture froide. La réalisation d'une "toiture chaude" est possible mais demande des précuations spécifiques concernant le choix de l'isolant et l'étanchéité.
Pose de l'Étanchéité : La membrane d'étanchéité doit être posée dans les règles de l'art, en portant une attention particulière aux points singuliers comme les percements (évacuations, sorties de ventilation) et les raccords.
Évacuations des Eaux Pluviales : Il est impératif de prévoir des systèmes d'évacuation efficaces (gouttières, descentes d'eau) pour gérer le surplus d'eau. Un trop-plein doit également être installé en sécurité.
Acrotères : Les acrotères, qui constituent le rebord périphérique de la toiture, jouent un rôle essentiel pour retenir le substrat et l'étanchéité. Leur hauteur et leur conception doivent être adaptées au système de végétalisation. Le DTU (Document Technique Unifié) impose une hauteur minimale de 15 cm, bien que certains aménagements puissent déroger à cette règle pour des raisons esthétiques, à condition que le système soit sécurisé.
Calcul des Charges : Une Étape Cruciale pour la Sécurité
Le calcul des charges appliquées à une toiture est une étape fondamentale pour garantir la sécurité et la durabilité de la structure. Il s'agit de considérer l'ensemble des forces qui s'exerceront sur la charpente et les éléments porteurs. Les charges se divisent en plusieurs catégories :
Charges Permanentes (G) : Elles correspondent au poids propre de tous les éléments constitutifs de la toiture. Cela inclut :
- Le poids du complexe isolation-étanchéité (pare-vapeur, isolant, revêtement d'étanchéité).
- Le poids du système de végétalisation, incluant la couche drainante, la couche filtrante, le substrat (à sa capacité maximale en eau, ce qui représente le cas le plus défavorable) et les végétaux. Les fournisseurs de systèmes de végétalisation fournissent généralement des valeurs précises basées sur des essais en laboratoire.
- Pour les éléments porteurs en bois, une charge complémentaire forfaitaire de 85 daN/m² peut être ajoutée pour tenir compte du fluage naturel du bois, lorsque la pente est inférieure à 7%. Cette charge n'est toutefois pas prise en compte pour le calcul des éléments de charpente comme les poutres ou les solives.
- Une charge de sécurité forfaitaire, fixée à 15 daN/m², est ajoutée pour tenir compte des incertitudes et des variations de poids.
Charges d'Exploitation (Q) : Elles résultent de l'utilisation de la toiture par les usagers. Pour une toiture végétalisée accessible, cela peut inclure le poids des personnes, du mobilier, ou même de la neige ou de la glace. Par défaut, une charge d'exploitation de 100 daN/m² est souvent retenue, mais ce chiffre peut être ajusté en fonction de l'usage prévu.
Charges Climatiques : Elles englobent principalement les charges de neige et de vent. La norme NV65 (Neige et Vent) et les Eurocodes (notamment EN 1991-1-3 pour la neige) définissent les valeurs des surcharges climatiques en fonction de la localisation géographique (altitude, zone climatique) et des caractéristiques du bâtiment (pente, exposition). Par exemple, dans le Loiret, zone A1, une charge de neige de 45 kg/m² peut être considérée. En zone C2 (Alpes, Pyrénées), la charge de neige peut atteindre 175 kg/m². Pour les pentes supérieures à 30°, un coefficient de réduction est appliqué. L'influence du vent est également prise en compte, notamment pour les toitures en milieux exposés.
Le calcul final des charges à prendre en compte pour le dimensionnement de la charpente s'obtient en combinant ces différentes charges selon des règles de combinaison spécifiques définies par les normes en vigueur (par exemple, G + Q ou G + 0.5Q, selon les cas et les combinaisons les plus défavorables). Pour les toitures végétalisées extensives sur des structures légères comme des cabanes, les charges permanentes liées au poids de la végétalisation saturée sont souvent prépondérantes.
Il est important de distinguer les charges permanentes du poids propre de la couverture :
- Bac acier : 6-13 kg/m²
- Zinc : 5-8 kg/m²
- Ardoise naturelle : 30-50 kg/m²
- Tuile terre cuite : 40-65 kg/m²
- Toiture végétalisée extensive : 80-150 kg/m² (ce chiffre peut être plus élevé selon le substrat et son taux d'humidité)
La charpente elle-même ajoute une charge supplémentaire de 15-40 kg/m² selon son type.
En résumé, pour une toiture végétalisée extensive, il faut anticiper une charge totale significative qui nécessite une structure porteuse adaptée. Un calcul précis, prenant en compte tous ces facteurs, est indispensable pour la sécurité de l'ouvrage. Un bureau d'études thermiques ou un charpentier expérimenté pourra fournir l'expertise nécessaire pour un dimensionnement adéquat, en particulier pour les projets soumis à permis de construire ou nécessitant une notice technique.
