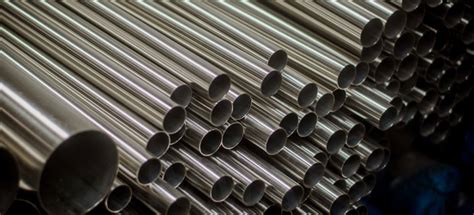

La tuyauterie en acier inoxydable, ou inox, est un composant essentiel dans une multitude d'applications industrielles et commerciales. Sa résistance à la corrosion, sa durabilité et sa capacité à maintenir l'intégrité des fluides en font un choix privilégié pour le transport de gaz, de produits chimiques, d'eau, d'air, et bien plus encore. Ce catalogue vise à offrir une vue d'ensemble complète des différentes séries, dimensions, raccords et accessoires disponibles, en s'appuyant sur les normes industrielles et les spécifications techniques pour guider les professionnels dans leurs choix.
Une Gamme Étendue de Tubes et Raccords Inox
L'univers de la tuyauterie en inox se caractérise par une offre pléthorique de tubes et de raccords, conçus pour répondre aux exigences les plus strictes de diverses industries. Un stock permanent de tubes et accessoires, allant de 6 à 711,2 mm de diamètre, assure une disponibilité quasi immédiate pour les projets les plus urgents. La compréhension des différentes séries et de leurs spécificités est primordiale pour garantir la performance et la sécurité des installations.
La Série Pétrole et ses Applications Spécifiques
La série Pétrole, également connue sous la dénomination ASTM, regroupe les tubes et raccords spécifiquement conçus pour l'industrie pétrolière. Ces composants peuvent être fabriqués selon deux procédés : sans soudure ou roulés soudés. Une caractéristique importante de cette série est que tous les tubes sont hypertrempés ou recuits, ce qui leur confère une excellente cintrabilité. Les diamètres sont normalisés en "pouce", une unité de mesure courante dans ce secteur, tandis que les épaisseurs sont exprimées en "schédule" (SCH). Le tableau de correspondance ci-dessous détaille les différentes épaisseurs disponibles pour une gamme de diamètres variés.
| DN | Pouce | Ø ext. du tube en mm | Épaisseur /mm (Schédule = SCH.S) | |||||
|---|---|---|---|---|---|---|---|---|
| SCH5S | SCH10S | SCH40S | SCH80S | SCH160 | SCH XXS | |||
| 6 | 1/8” | 10,3 | - | - | 1,73 | 2,41 | - | - |
| 8 | 1/4” | 13,7 | - | - | 2,24 | 3,02 | - | - |
| 10 | 3/8” | 17,1 | - | - | 2,31 | 3,2 | - | - |
| 15 | 1/2” | 21,34 | 1,65 | 2,11 | 2,77 | 3,73 | 4,75 | 7,47 |
| 20 | 3/4” | 26,67 | 1,65 | 2,11 | 2,87 | 3,91 | 5,54 | 7,82 |
| 25 | 1” | 33,4 | 1,65 | 2,77 | 3,38 | 4,55 | 6,35 | 9,09 |
| 32 | 1”1/4 | 42,16 | 1,65 | 2,77 | 3,56 | 4,85 | 6,35 | 9,7 |
| 40 | 1”1/2 | 48,26 | 1,65 | 2,77 | 3,68 | 5,08 | 7,14 | 10,16 |
| 50 | 2” | 60,3 | 1,65 | 2,77 | 3,91 | 5,54 | 8,71 | 11,07 |
| 65 | 2”1/2 | 76,1 | 2,11 | 3,05 | 5,16 | 7,01 | 9,53 | 14,02 |
| 80 | 3” | 88,9 | 2,11 | 3,05 | 5,49 | 7,62 | 11,13 | 15,24 |
| 100 | 4” | 114,3 | 2,11 | 3,05 | 6,02 | 8,56 | 13,49 | 17,12 |
| 125 | 5” | 141,3 | 2,77 | 3,4 | 6,55 | 9,53 | 15,88 | 19,05 |
| 150 | 6” | 168,3 | 2,77 | 3,4 | 7,11 | 10,97 | 18,26 | 21,95 |
| 200 | 8” | 219,1 | 2,77 | 3,76 | 8,18 | 12,7 | 23,01 | 22,23 |
| 250 | 10” | 273 | 3,4 | 4,19 | 9,27 | 12,7 | 28,58 | 25,4 |
| 300 | 12” | 323,9 | 3,96 | 4,57 | 9,53 | 12,7 | 33,32 | 25,4 |
| 350 | 14” | 355,6 | 3,96 | 4,78 | 9,53 | 12,7 | 35,71 | - |
La Série Corrosion : Polyvalence pour les Fluides Industriels
La série Corrosion est conçue pour les canalisations industrielles destinées au transport d'une large gamme de fluides, incluant les gaz, les produits chimiques, l'eau et l'air. Les tubes de cette série sont généralement roulés soudés, et leurs dimensions suivent deux standards principaux : ISO (diamètres exprimés en décimales, par exemple 33,7 mm) et métrique (diamètres sans décimales, comme 54 mm). Cette polyvalence rend la série Corrosion adaptée à de nombreuses applications où la résistance aux agents corrosifs est primordiale.
La Série Alimentaire : Hygiène et Qualité des Produits
La série Alimentaire, principalement normalisée en SMS, offre une gamme complète couvrant six diamètres standards : 25 / 38 / 51 / 63,5 / 76,1 / 104 mm. Les tubes et raccords de cette série sont traités avec une finition "poli grain 220", garantissant une surface lisse et hygiénique. Les tubes sont fabriqués avec des cordons de soudure laminés afin d'éviter toute rétention de résidus, assurant ainsi une rugosité intérieure maximale de 0,8 µ. Cette attention particulière à la finition est cruciale pour les industries où la pureté des produits est une exigence absolue, telle que l'industrie agroalimentaire et pharmaceutique.
Les Raccords : Connectivité et Flexibilité des Réseaux
Les raccords jouent un rôle fondamental dans la création de réseaux de tuyauterie fonctionnels et fiables. Leur sélection dépend de plusieurs facteurs, notamment la pression de service, le type de fluide transporté et les normes applicables. La diversité des raccords disponibles permet de concevoir des installations sur mesure, adaptées aux contraintes spécifiques de chaque projet.
Comprendre les Différents Types de Raccords Mécaniques
Il existe plusieurs séries de raccords mécaniques, classées en fonction de leur pression de service (PN). La série légère, avec une pression maximale de 16 bar, est couramment utilisée pour les applications de moindre pression et peut souvent être livrée sous 24 heures. Pour des pressions plus élevées, la série 3000, jusqu'à 150 bar, est disponible sur demande. Au-delà de 150 bar, la série 6000 offre une résistance accrue. La série alimentaire, quant à elle, comprend des normes spécifiques comme SMS, MACON et DIN, assurant la compatibilité avec les exigences des industries concernées.
Les Différents Types de Filetage : BSP et NPT
Le filetage est un élément clé pour l'assemblage des tuyauteries. Il existe deux types de filetage principaux : le pas "gaz/BSP" et le pas "NPT". Ces deux systèmes sont incompatibles en raison de la différence dans le nombre de filets par millimètre. Il est donc essentiel de choisir le filetage approprié en fonction de la norme du réseau et des raccords utilisés pour garantir l'étanchéité et la sécurité de la connexion.
Aspects Techniques et Normes Clés
La conception et la fabrication de la tuyauterie en inox sont régies par un ensemble de normes et de spécifications techniques visant à garantir la qualité, la sécurité et la compatibilité des produits. La compréhension de ces normes est essentielle pour les professionnels du secteur.
Les Rayons de Courbure des Coudes
Les coudes sont des éléments indispensables pour dévier la trajectoire d'une ligne de tuyauterie. Il existe plusieurs rayons de courbure pour les coudes, les plus courants étant les petits rayons (PR) et les grands rayons (GR). Les spécifications varient selon les normes :
- ISO : PR = 3D, GR = 5D
- Métrique : PR = 1,5D, GR = 2D (à partir du diamètre 84 mm)
- ASTM : LR (Long Radius) = 3D (équivalent ISO), SR (Short Radius) = 2D (le 5D n'existe pas en ASTM)
- SMS : 1D, 1,5D, 3D, avec ou sans partie droite.
Le choix du rayon de courbure influence la perte de charge et l'espace requis pour l'installation.
INSUL TUBE® guide de montage - coude 22,5° 3 segments -NMC
Normes ISO, ANSI, SMS, DIN et autres
Béné Inox, partenaire des professionnels dans la conception, la maintenance et l'optimisation des réseaux inox, propose une large gamme de références répondant à diverses normes internationales. Parmi celles-ci, on retrouve les normes ISO, ANSI, SMS, DIN, CLAMP, MACON, et ASME BPE. Cette conformité aux normes assure que les produits sont adaptés aux applications industrielles les plus exigeantes et garantit leur interopérabilité.
L'Expertise et l'Offre de Fournisseurs Spécialisés
Plusieurs entreprises se distinguent par leur expertise et leur large catalogue de produits en acier inoxydable, offrant des solutions complètes pour les professionnels et les particuliers.
La Mine de Fer : Un Partenaire pour le Fer et l'Acier
La Mine de Fer se présente comme un site de vente en gros et au détail de fer et d'acier, destiné tant aux particuliers qu'aux professionnels. Forte de plus de 25 ans d'expérience, l'entreprise met à disposition son expertise et une équipe de commerciaux dévoués pour accompagner et conseiller ses clients. Son catalogue comprend une vaste sélection de produits en fer et acier, incluant le fer forgé, les aciers spéciaux, le caillebotis, la poutrelle acier et les tôles, permettant la réalisation de projets sur mesure tels que pergolas, garde-corps, rampes, escaliers métalliques ou objets décoratifs.
Béné Inox : Spécialiste des Processus Fluides Inox
Béné Inox se positionne comme un partenaire clé pour les professionnels des processus fluides, en les accompagnant dans la conception, la maintenance et l'optimisation de leurs réseaux en inox. Leur offre englobe les raccords, la robinetterie, les vannes, les accessoires de tuyauterie, les tubes, les supports de tuyauterie, les instruments de mesure, ainsi que la visserie et la boulonnerie. L'entreprise a récemment été récompensée par la médaille d'or EcoVadis pour sa performance globale, se classant dans le Top 5% des entreprises les mieux notées. Béné Inox participe également à des événements majeurs tels que le Forum Entreprise Défense et le salon Stainless Steel World, démontrant ainsi son engagement envers l'innovation et le service client.
SETIN : Quincaillerie et Outillage Professionnel
Le groupe SETIN, spécialiste de la distribution de quincaillerie et d'outillage professionnel, accompagne les professionnels du bâtiment et de l'industrie depuis 1920. Son catalogue complet propose une large gamme d'articles pour la construction, la rénovation et l'aménagement, incluant l'outillage électroportatif, les outils à main et les accessoires professionnels. Les équipes techniques et commerciales de SETIN sont à la disposition des artisans, entreprises du bâtiment, menuisiers, électriciens et plombiers pour les guider dans leurs choix et leur proposer les solutions les plus adaptées à leurs chantiers.
Solutions Innovantes pour la Maintenance et l'Optimisation
La recherche constante de solutions pour faciliter la maintenance, sécuriser les installations et optimiser les réseaux est au cœur des préoccupations des acteurs du secteur.
Adaptateurs et Tresses pour la Mise à la Terre
Des solutions innovantes comme les adaptateurs pour la conversion facilitent l'interconnexion de différents systèmes. De même, la gamme de tresses pour la mise à la terre assure la sécurité électrique des installations, un aspect crucial dans de nombreux environnements industriels.
Solutions Spécifiques : Rivets et Visserie
Pour des besoins plus spécifiques, des éléments tels que les rivets multi-serrage tête plate tout inox, les embouts, les coffrets et la visserie spéciale sont également disponibles, offrant une réponse complète à toutes les exigences de montage et de fixation.
L'ensemble de ces éléments, des tubes aux raccords, en passant par les accessoires et les solutions spécifiques, constitue un écosystème complexe mais essentiel pour la mise en œuvre de réseaux de tuyauterie en inox performants, durables et sécurisés. La compréhension approfondie des différentes séries, normes et spécificités techniques est la clé pour choisir les composants les plus adaptés à chaque application, garantissant ainsi l'efficacité et la longévité des installations.
