L'installation et l'entretien d'un mitigeur thermostatique, tel que le modèle GROHE 47650, sont des étapes cruciales pour garantir un confort optimal et une longévité accrue de votre équipement de salle de bain. Ce guide détaillé vous accompagnera pas à pas, depuis la préparation minutieuse jusqu'aux réglages fins, en passant par les procédures de démontage et de remplacement de composants essentiels comme la cartouche thermostatique. Que vous soyez un bricoleur averti ou un novice, suivez ces instructions pour une installation réussie et un entretien facilité.
Préparation Essentielle Avant l'Installation
Avant de vous lancer dans l'installation de votre nouveau mitigeur thermostatique GROHE 47650, une préparation rigoureuse est indispensable pour éviter tout désagrément et assurer la pérennité de votre installation.
Vérifications Préalables du Réseau d'Eau
Si des travaux lourds ont été effectués dans votre logement, il est impératif de purger le réseau d'eau de toute impureté. Cette étape préventive est fondamentale pour éviter d'endommager votre nouveau robinet.
Identification des Arrivées d'Eau
Avant de procéder au démontage de votre ancien appareil, vérifiez la configuration des arrivées d'eau. L'arrivée d'eau chaude doit impérativement se trouver à gauche, et l'arrivée d'eau froide à droite. Si cette configuration n'est pas respectée, il est vivement recommandé de faire appel à un professionnel qualifié pour corriger l'installation.
Rassemblement des Outils et Pièces
Préparez soigneusement toutes les pièces nécessaires et les outils à portée de main, près de l'accès au raccordement. Cela facilitera grandement le déroulement de l'installation et minimisera les interruptions.

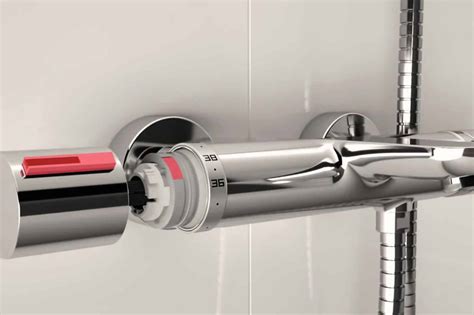

Installation du Mitigeur Thermostatique GROHE 47650 : Guide Pas à Pas
Suivez ce guide d'installation pas à pas pour installer facilement votre nouveau produit GROHE. Une vidéo de mise en œuvre est également disponible pour vous accompagner visuellement.
Étape 1 : Préparation des Raccords Excentrés
- Vérifiez la distance entre les arrivées d'eau et le plafond. La distance doit être d'au moins 118 cm pour permettre une installation correcte.
- Vissez les raccords excentrés de manière qu’ils dépassent d’environ 42 mm du mur.
- Vissez les rosaces jusqu’au mur.
Étape 2 : Réglage de l'Écartement et de l'Horizontalité
- Réglez l'écartement afin d’avoir 150 mm entre les rosaces. C'est l'entraxe standard pour la plupart des installations.
- Vérifiez l’horizontalité des raccords à l’aide d’un niveau à bulle. Ajustez si nécessaire pour garantir une parfaite planéité.
Étape 3 : Installation Initiale du Mitigeur (Test)
- Installez le mitigeur sur les raccords excentrés et vissez à fond.
- Assurez-vous que les écrous ne touchent pas les rosaces. Si c'est le cas, ajustez l'alignement.
- Revérifiez l’horizontalité du mitigeur.
- Démontez le tout. Notez la profondeur exacte entre les raccords excentrés et le mur. Cette mesure sera utile pour l'étanchéité.
Étape 4 : Étanchéité et Fixation des Raccords
- Etanchéifiez les filetages des raccords excentrés avec du ruban Téflon, en veillant à respecter le sens du filetage pour une meilleure adhérence.
- Serrez les raccords excentrés avec une clé plate de 22 mm.
- Orientez les raccords de manière à maintenir un espace de 150 mm entre leurs axes et assurez-vous qu'ils ont la même profondeur par rapport au mur, selon vos mesures notées précédemment.
- Vérifiez l’horizontalité à l’aide d’un niveau à bulle.
- Étalez une fine couche de joint silicone entre le mur et les raccords excentrés pour garantir une étanchéité parfaite.
- Vissez les rosaces sur les raccords excentrés jusqu'à ce qu'elles soient bien en contact avec le mur.
Étape 5 : Préparation et Installation du Mitigeur
- Enlevez les caches rouges et bleus du mitigeur. Ces caches indiquent les arrivées d'eau chaude et froide.
- Contrôlez la bonne mise en place des filtres à impureté à l'intérieur des raccords, en vous assurant que le côté bombé est orienté vers l'intérieur.
- Placez le mitigeur sur les raccords excentrés sans ajouter de joint supplémentaire.
- Serrez les écrous à l’aide d’une clé plate de 32 mm.
- Vérifiez l’horizontalité du mitigeur avec le niveau à bulle. Ajustez si nécessaire.
- Vérifiez l’étanchéité des raccords en ouvrant doucement l'arrivée d'eau.
Installation de la Barre de Douche et des Accessoires
Une fois le mitigeur solidement installé, passez à la fixation de la barre de douche et de ses accessoires.
Étape 1 : Montage de la Barre de Douche
- Insérez la barre de douche jusqu'en butée sur le mitigeur thermostatique.
- Insérez l'applique murale par la barre de douche, en positionnant la partie plate vers le bas.
- Avec un niveau à bulle, vérifiez la verticalité de la barre de douche.
- Marquez sur le mur l'emplacement des trous pour l'applique murale, puis retirez la barre.
Étape 2 : Fixation de l'Applique Murale
- Équipez votre perceuse d’un foret de 6 mm adapté à la nature de votre mur (béton, carrelage, placo, etc.).
- Percez les 3 trous marqués sur le mur.
- Remplissez les trous avec du silicone pour assurer une meilleure adhérence et étanchéité, puis insérez les chevilles fournies.
- Placez le joint souple autour de l’applique murale et positionnez le joint plat entre le mur et l’applique.
- Vissez fermement l'applique murale au mur.
Étape 3 : Montage de la Console et de la Rosace
- Montez la rosace sur la console.
- Remettez la barre de douche en place sur le thermostatique.
- Insérez la console sur l’applique murale et fixez-la à l’aide de la plus grosse vis pointeau.
Étape 4 : Installation du Bras de Douche et de la Douche de Tête
- Emboîtez le bras de douche dans la barre de douche et fixez-le à l’aide de la petite vis pointeau.
- Placez dans l’ordre, le filtre (pointe vers le bas) puis le joint rouge dans la douche de tête.
- Vissez la douche de tête à la main sur le bras de la douche.
- Vérifiez le bon fonctionnement de la douche de tête en la faisant couler.
Réglage de la Température et Installation du Flexible
Le réglage précis de la température et la connexion du flexible sont des étapes clés pour un confort d'utilisation optimal.
Réglage de la Température à 38°C
- Placez la poignée du mitigeur avec le repère face à la marque 38°C.
- À l'aide d'un thermomètre, contrôlez la température de l'eau. Si elle est exactement à 38°C, aucun réglage supplémentaire n'est nécessaire.
- Si la température n'est pas correcte :
- Fermez la bonde.
- Démontez le cache de la poignée du mitigeur avec un petit tournevis plat.
- Desserrez la vis de fixation, puis retirez la poignée.
- Faites couler l'eau.
- Réglez la cartouche thermostatique en tournant l'élément cranté noir jusqu'à ce que la température atteigne 38°C.
Installation du Flexible et de la Douchette à Main
- Vérifiez le bon positionnement des joints dans le flexible de douche. En cas d'absence, ajoutez un joint en fibre ou en caoutchouc neuf.
- Vissez le plus petit embout du flexible sur la robinetterie (le mitigeur).
- Vissez le plus grand embout du flexible sur la douchette à main.
- Vérifiez le bon fonctionnement de la douchette à main en la faisant couler.
Réglage de la température sur Mitigeur Thermostatique Grohe.
Vérification Finale et Fonctionnement
Une fois toutes les étapes d'installation et de réglage terminées, il est temps de procéder à une vérification complète.
- Vérifiez le bon fonctionnement global du mitigeur thermostatique avec la douche de tête et la douchette à main.
- Testez la stabilité de la température en simulant des variations de débit d'eau dans le logement (par exemple, en ouvrant un autre robinet). Le mitigeur thermostatique doit maintenir la température sélectionnée.
- Inspectez tous les raccords et joints pour vous assurer qu'il n'y a aucune fuite.
Félicitations, vous avez terminé l'installation de votre nouveau produit GROHE. Vous pouvez désormais profiter d'une expérience de douche confortable et sécurisée.

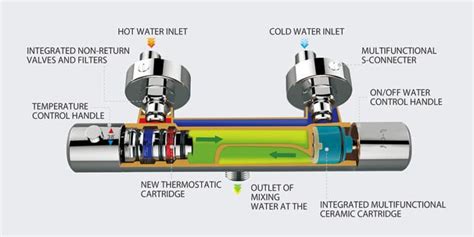

Comprendre le Fonctionnement et la Compatibilité du Thermostatique
Le mitigeur thermostatique est un dispositif intelligent qui régule automatiquement la température de l'eau, permettant une douche à température constante. Comprendre son fonctionnement et ses spécificités de compatibilité est essentiel.
Principe de Fonctionnement
Le thermostatique fonctionne grâce à une cartouche thermostatique intégrant un élément thermosensible. Cet élément réagit instantanément aux variations de température de l'eau en se dilatant ou en se contractant. Ce mécanisme ajuste automatiquement le mélange d'eau chaude et d'eau froide pour maintenir la température sélectionnée, indépendamment des fluctuations de pression dans le réseau de distribution.
Compatibilité des Systèmes de Production d'Eau Chaude
Il est crucial de noter que le mitigeur thermostatique fonctionne de manière optimale uniquement avec un chauffe-eau électrique à accumulation de type cumulus (chauffe-eau classique qui fonctionne généralement sur les heures creuses).
Il n'est PAS compatible avec les systèmes de production d'eau chaude instantanée tels que :
- Chaudière à gaz
- Chauffage collectif
- Systèmes thermodynamiques de type semi-accumulation plat ou extra-plat
- Pompes à chaleur
- Autres systèmes de ce type qui ne fournissent pas une température d'eau stable et prévisible en continu.
Une production d'eau chaude instantanée peut entraîner des variations de température imprévisibles et dangereuses avec un mitigeur thermostatique.
Entretien et Dépannage du Mitigeur Thermostatique
Un entretien régulier est la clé pour garantir le bon fonctionnement et prolonger la durée de vie de votre mitigeur thermostatique.
Nettoyage et Entretien Courant
- Nettoyage quotidien : Après chaque utilisation, essuyez le mitigeur avec un chiffon doux pour éviter les dépôts de calcaire.
- Nettoyage hebdomadaire : Utilisez un produit doux, spécialement conçu pour la robinetterie.
- Détartrage régulier : Dans les régions où l'eau est dure, un détartrage est essentiel. Vous pouvez utiliser du vinaigre blanc dilué ou un produit anticalcaire spécifique. Appliquez le produit, laissez agir selon les instructions, puis rincez abondamment. N'oubliez pas de faire couler régulièrement l'eau sur la position froide pour ralentir l'entartrage. Répétez cette opération 1 à 2 fois par an.
- Nettoyage de l'aérateur : Si votre mitigeur est équipé d'un aérateur (le petit filtre à l'extrémité du bec), nettoyez-le régulièrement pour éviter qu'il ne s'obstrue et ne réduise le débit d'eau.
Diagnostic des Problèmes Courants
Problèmes de Température Instable ou Mauvaise Régulation
Si vous constatez des changements intempestifs de la température pendant l'utilisation, ou si la température sélectionnée n'est pas atteinte, le problème peut provenir de la cartouche thermostatique. L'accumulation de calcaire est la cause la plus fréquente.
Solution :
- Coupez l'arrivée d'eau.
- Démontez la poignée du mitigeur (voir section "Remplacement de la Cartouche Thermostatique").
- Nettoyez la cartouche avec une solution de vinaigre blanc dilué. Laissez tremper la cartouche pendant quelques heures, puis rincez abondamment.
- Vérifiez l'état des joints de la cartouche et remplacez-les s'ils sont usés ou endommagés.
- Remontez la cartouche et la poignée.
- Testez le fonctionnement.
Si le problème persiste, il est probable que la cartouche thermostatique soit défectueuse et doive être remplacée.
Fuites au Niveau du Mitigeur ou de la Poignée
Les fuites peuvent provenir de joints usés, d'une cartouche défectueuse, ou d'un mauvais serrage.
Solution :
- Coupez l'arrivée d'eau.
- Inspectez tous les raccords et joints. Remplacez tout joint endommagé.
- Serrez les écrous de fixation du mitigeur sans excès.
- Si la fuite provient de la poignée ou du corps du mitigeur, cela peut indiquer un problème avec la cartouche thermostatique. Procédez à son remplacement.

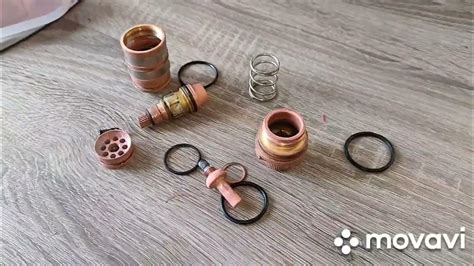

Remplacement de la Cartouche Thermostatique
Remplacer une cartouche thermostatique défectueuse exige une méthodologie précise.
- Identification du modèle : La première étape consiste à identifier précisément le modèle exact de votre mitigeur thermostatique. La référence technique (par exemple, 47650 pour GROHE) se trouve généralement gravée sous le corps du mitigeur ou mentionnée dans votre documentation d'achat.
- Outils nécessaires : Clé à molette, tournevis plat de précision, clé à ergots ou clé à pipe de dimension appropriée (spécifique au modèle de cartouche), graisse silicone sanitaire, chiffons non pelucheux, récipient pour l'eau résiduelle.
- Coupez l'alimentation d'eau.
- Démontez les éléments externes : Retirez méthodiquement les cache-vis ou cabochons décoratifs sur la poignée. Utilisez un tournevis plat de précision.
- Retirez la poignée : Desserrez la vis de fixation de la poignée et retirez-la.
- Accédez à la cartouche : Vous accéderez généralement à un écrou de blocage ou une bague de serrage sécurisant la cartouche.
- Extrayez la cartouche : Utilisez l'outil spécifiquement adapté à l'écrou de serrage de votre modèle. Pour les systèmes Grohe, une clé à ergots calibrée ou une clé à pipe de dimension appropriée s'avère généralement nécessaire. En cas de résistance, appliquez quelques gouttes de dégrippant et laissez agir. Évitez toute action forcée.
- Inspectez et nettoyez la cartouche retirée (voir section "Diagnostic des Problèmes Courants").
- Installez la nouvelle cartouche : Assurez-vous de son bon positionnement (système de détrompeur ou encoche de positionnement).
- Remontez les éléments dans l'ordre inverse du démontage. Appliquez une fine couche de graisse silicone sur les nouveaux joints avant leur installation.
- Rétablissez l'alimentation d'eau progressivement et vérifiez l'absence de fuites.
- Testez le fonctionnement de la régulation thermique.
Le remplacement d'une cartouche thermostatique peut coûter entre 50€ et 150€ environ, selon le modèle et la marque. Certains modèles haut de gamme peuvent avoir des cartouches exclusivement disponibles chez le fabricant à des prix plus élevés.
Aspects Techniques et Conseils Supplémentaires
Comprendre l'entraxe et les spécificités des différents types de mitigeurs peut vous aider à faire les meilleurs choix pour votre salle de bain.
L'Entraxe : Une Dimension Clé
L'entraxe d'un mitigeur de douche est la distance entre les arrivées d'eau chaude et froide. Pour les installations modernes, cet entraxe est généralement standardisé à 150 mm. Il est essentiel de vérifier cet entraxe avant d'acheter un nouveau mitigeur pour assurer sa compatibilité avec votre installation existante.
Mitigeurs Mécaniques vs. Thermostatiques
- Mitigeurs Mécaniques : Ils sont plus simples et généralement moins coûteux. Le réglage de la température et du débit se fait manuellement via une seule manette.
- Mitigeurs Thermostatiques : Ils offrent un meilleur confort d'utilisation grâce à une température d'eau constante et une économie d'eau potentielle. Ils sont idéaux pour les douches et les baignoires, offrant sécurité et confort, particulièrement pour les familles avec enfants ou personnes âgées.
Installation dans les Cabines de Douche
Le remplacement du mitigeur dans les cabines de douche peut être plus complexe en raison de l'accès restreint. Il peut être nécessaire de déplacer la cabine ou de démonter partiellement le panneau arrière. Assurez-vous d'avoir suffisamment d'espace pour travailler et protégez bien le bac de douche et les parois pour éviter tout dommage.
Quand Faire Appel à un Professionnel ?
Certaines configurations techniques dépassent le cadre du bricolage domestique et nécessitent l'expertise d'un professionnel qualifié.
- Systèmes encastrés : Leur démontage requiert des outillages spécifiques et une connaissance approfondie.
- Corrosion avancée ou composants fracturés : Si vous constatez une corrosion importante ou si des pièces se cassent durant le démontage, interrompez immédiatement votre intervention.
- Cartouche excessivement grippée : Si une cartouche résiste aux techniques conventionnelles de dégrippage, il est préférable de faire appel à un professionnel.
Pour sélectionner un plombier compétent, privilégiez les professionnels recommandés par votre réseau ou disposant d'avis clients contrôlés. Exigez systématiquement un devis détaillé.
En suivant ce guide complet, vous êtes désormais armé pour installer, entretenir et dépanner votre mitigeur thermostatique GROHE 47650, garantissant ainsi confort, sécurité et durabilité à votre installation de salle de bain.
