La conception d'une charpente en bois pour une toiture terrasse, particulièrement lorsqu'il s'agit d'une extension ou d'une modification d'une structure existante, présente des défis spécifiques. L'objectif est de garantir à la fois la solidité structurelle, la durabilité et l'esthétique, tout en respectant les contraintes techniques et réglementaires. Dans le cas d'un projet d'extension d'une dépendance de 14m x 4m, l'utilisation de sections carrées pour des raisons esthétiques et de concordance avec le bâtiment existant, combinée à une limitation de hauteur et une pente requise de 30% pour des tuiles de type Omega 10 avec sous-toiture, nécessite une approche méticuleuse.
Comprendre les Contraintes du Projet

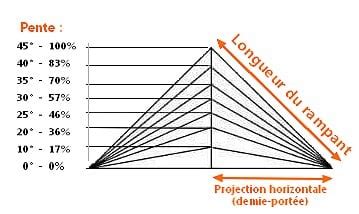

Le projet vise à prolonger le toit d'une dépendance sur une surface approximative de 14 mètres par 4 mètres. Une contrainte esthétique majeure réside dans l'utilisation de sections de bois carrées, afin d'assurer une harmonie visuelle avec la structure existante. Cette préférence esthétique doit néanmoins être conciliée avec les impératifs techniques. De plus, une limitation de hauteur est imposée par la faible hauteur du mur existant. Cette contrainte, couplée à la nécessité d'installer des tuiles de type Omega 10 avec sous-toiture, impose une pente minimale de 30%. La pente de 30% est un élément crucial qui dicte la hauteur de la charpente et donc la section des éléments porteurs. Une pente de 30% signifie que pour chaque 100 cm de déplacement horizontal, il y a une élévation de 30 cm. Dans le contexte de la pose de tuiles, cette pente assure un bon écoulement des eaux pluviales et prévient les infiltrations.
Le plan fourni, bien que non détaillé ici, sert de base pour visualiser la disposition des éléments de charpente. Il est essentiel que ce plan reflète fidèlement les dimensions et les angles requis, en tenant compte de la pente de 30%. Les dimensions en centimètres sur le plan sont un élément clé pour la validation des sections de bois.
Calcul des Sections de Bois : Une Approche Rigoureuse

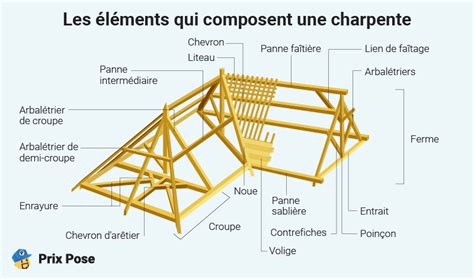

La détermination des sections de bois adéquates pour une charpente est un processus qui repose sur plusieurs facteurs : la portée des éléments, les charges à supporter (poids propre de la couverture, charges climatiques comme la neige et le vent), les types de bois utilisés et les normes en vigueur. Pour une toiture terrasse avec une pente de 30%, les éléments principaux sont généralement les poutres maîtresses, les chevrons, et potentiellement des pannes intermédiaires.
L'utilisation de sections carrées, bien qu'esthétiquement désirable, peut parfois être moins efficiente en termes de résistance structurelle par rapport à des sections rectangulaires optimisées. Cependant, si la structure existante utilise des sections carrées, il est compréhensible de vouloir maintenir cette cohérence. Il est crucial de s'assurer que ces sections carrées, une fois calculées, puissent supporter les charges attendues sans flèche excessive ni rupture.
Les abaques et les méthodes de calcul mentionnées par l'utilisateur sont des outils essentiels. Les abaques fournissent des valeurs de charge admissibles pour différentes sections de bois et portées. Les méthodes de calcul, telles que celles basées sur les Eurocodes (normes européennes pour la conception des structures), permettent de déterminer précisément les contraintes et les déformations sous l'effet des charges permanentes (poids de la charpente, de la couverture, de l'isolant) et des charges variables (neige, vent).
Dans le cas présent, avec une portée de 14 mètres pour la structure principale (probablement une poutre maîtresse ou une série de poutres soutenant les chevrons), le choix des sections de bois est d'une importance capitale. La limitation de hauteur peut contraindre la taille des poutres, nécessitant potentiellement des bois de haute qualité ou des assemblages plus complexes pour atteindre la résistance requise. Par exemple, pour une portée de 14 mètres, une poutre unique en bois massif pourrait nécessiter une section très importante, voire irréalisable dans les contraintes de hauteur. Une solution pourrait être l'utilisation de poutres composites (type poutres en I en bois) ou la subdivision de la portée par des poteaux intermédiaires, bien que cela puisse altérer l'aspect "terrasse" de la toiture.
Si la structure de 14m x 4m est conçue comme une grande portée supportant les chevrons, il faudra envisager des poutres principales robustes. Si, en revanche, la structure est composée de plusieurs éléments plus courts, avec des poteaux, le calcul se fera par segment. Les chevrons, d'une longueur plus courte, auront des sections plus modestes, mais leur espacement et leur fixation sont également critiques.
Il est impératif de valider les sections choisies par un professionnel qualifié (ingénieur structure, charpentier expérimenté) qui pourra réaliser des calculs précis en tenant compte de toutes les charges et des caractéristiques mécaniques du bois utilisé. La notion de "pente de 30% pour de la tuile Omega 10 avec sous toiture" implique également que le support des tuiles doit être adapté à cette pente, ce qui influence le dimensionnement des chevrons et des liteaux ou voliges.
Le Contreventement : Un Aspect Crucial de la Stabilité
Le contreventement est l'ensemble des éléments et des dispositions qui assurent la stabilité de la charpente dans ses plans et hors de ses plans, la protégeant ainsi des efforts horizontaux tels que le vent et les séismes, ainsi que des déformations dues aux charges verticales. Pour une charpente en bois, le contreventement est un aspect fondamental qui est souvent sous-estimé.
Dans le sens des chevrons (perpendiculairement à la pente), le contreventement est généralement assuré par le voligeage ou le platelage qui solidarise les chevrons entre eux. La question de la fixation des chevrons sur la sablière (poutre basse reposant sur le mur) et sur la poutre maîtresse (ou panne faîtière si applicable) est donc primordiale. Une fixation clouée ou avec tirefonds est une méthode courante.
Fixation des Chevrons sur la Sablière et la Poutre Maîtresse
La manière dont les chevrons sont fixés à la sablière et à la poutre maîtresse a un impact direct sur le contreventement longitudinal (dans le sens des chevrons). Une simple fixation clouée pourrait ne pas suffire pour reprendre les efforts de cisaillement et de traction induits par le vent ou les mouvements différentiels de la structure. L'utilisation de tirefonds, surtout s'ils sont dimensionnés correctement et en nombre suffisant, offre une meilleure résistance.
D'autres solutions de fixation plus robustes existent, comme les sabots métalliques, les équerres renforcées, ou encore des assemblages traditionnels à tenon et mortaise, qui peuvent être renforcés par des chevilles en bois ou des tirefonds. Le choix dépendra de la section des chevrons, de la nature de la sablière et de la poutre maîtresse, et des efforts à reprendre. Le voligeage, s'il est correctement fixé aux chevrons (par clouage ou vissage régulier), contribue significativement au contreventement dans le sens des chevrons en créant une surface rigide. La continuité du voligeage sur toute la longueur des chevrons est essentielle.
Il est important de considérer que le "voligeage de l'ensemble" doit être conçu pour agir comme un diaphragme rigide. Cela signifie que la fixation de ce voligeage aux éléments porteurs (chevrons, poutres) doit être suffisamment résistante pour transmettre les efforts de vent sur les façades vers les éléments de contreventement verticaux.
Contreventement dans l'axe de la Poutre

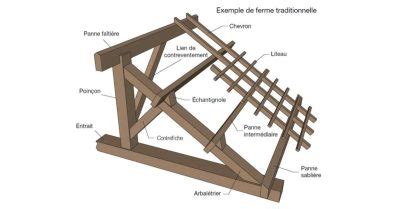

Dans le sens de la poutre maîtresse (généralement perpendiculairement aux chevrons), le contreventement est assuré par des éléments spécifiques. Les contrefiches sont des pièces de bois inclinées qui relient la poutre maîtresse aux poteaux porteurs, ou qui relient des éléments horizontaux à des éléments verticaux. Elles jouent un rôle essentiel dans la rigidification de la structure et la reprise des efforts horizontaux.
Dans le cas d'une structure de 14m x 4m, si la poutre maîtresse repose sur des poteaux, les contrefiches seront placées entre la poutre et ces poteaux, ou entre la poutre et le mur d'appui, pour former des triangles rigides. Ces triangles empêchent la déformation de la structure sous l'effet du vent. L'espacement et le dimensionnement des contrefiches sont déterminés par des calculs de stabilité. Une disposition en croix de Saint-André (deux contrefiches formant un X) est également une méthode de contreventement très efficace.
Fixation des Poteaux
Les poteaux porteurs, qui soutiennent la poutre maîtresse, doivent être solidement ancrés au sol. La fixation sur des platines solidement scellées dans des fondations en béton est la méthode standard. Ces platines doivent être dimensionnées pour reprendre les charges verticales et horizontales transmises par les poteaux. Une bonne connexion entre le poteau et la platine, ainsi qu'entre la platine et la fondation, est essentielle pour la stabilité globale de l'ouvrage.
Considérations Supplémentaires et Améliorations Potentielles
Au-delà des calculs de section et du contreventement, plusieurs autres aspects méritent attention :
- Choix du Bois : L'essence de bois utilisée (épicéa, sapin, douglas, etc.) a une influence directe sur sa résistance mécanique et sa durabilité. Il est recommandé d'utiliser des bois de charpente certifiés (marquage CE) et adaptés aux conditions d'exposition.
- Traitement du Bois : Pour garantir la longévité de la charpente, un traitement contre les insectes xylophages et les champignons est souvent nécessaire, surtout si le bois est en contact avec l'humidité ou s'il est exposé à l'extérieur.
- Ventilation : Une bonne ventilation de la toiture est essentielle pour éviter la condensation et la dégradation du bois. Même pour une toiture "terrasse", un espace de ventilation peut être créé.
- Impluvium et Évacuation des Eaux : Bien que la pente de 30% soit suffisante pour l'évacuation des eaux, il est important de s'assurer que le système de gouttières et de descentes d'eau est correctement dimensionné et installé pour gérer le débit d'eau, surtout lors de fortes pluies.
Calcul de vent sur les structures Eurocode 1
L'ensemble de ces éléments, de la conception initiale à la fixation finale, contribue à la réussite d'une charpente en bois pour toiture terrasse. Une approche rigoureuse, basée sur des calculs précis et le respect des bonnes pratiques de construction, est la clé pour garantir la sécurité et la durabilité de l'ouvrage. La collaboration avec un professionnel qualifié est fortement recommandée pour valider les plans et les calculs, surtout lorsque des contraintes spécifiques comme celles mentionnées (esthétique, hauteur, pente) sont présentes.
