Dans le domaine du bricolage et de la construction professionnelle, la fixation d'objets aux murs est une étape cruciale qui garantit la sécurité, la stabilité et la durabilité de vos installations. Les chevilles, éléments indispensables lorsque le vissage direct dans le support n'est pas possible, jouent un rôle central dans cette démarche. Il existe une multitude de modèles, offrant une diversité de solutions adaptées à chaque situation. Cet article se propose de démystifier l'univers des chevilles, en explorant leur fonctionnement, leurs différents types, les matériaux compatibles, et les bonnes pratiques pour leur pose et leur retrait, avec une attention particulière portée à leur utilisation dans le contreplaqué et autres matériaux de construction.
Comprendre le Rôle et le Fonctionnement des Chevilles
Les chevilles sont des dispositifs conçus pour permettre la fixation de vis dans des supports variés, qu'ils soient pleins ou creux. Leur principe de fonctionnement repose sur le principe de l'expansion ou du blocage par déformation. Lorsqu'une vis est insérée dans une cheville, celle-ci se dilate ou se déforme, s'ancrant solidement dans le matériau du support. Cette action crée un point de fixation résistant, capable de supporter des charges plus ou moins importantes selon le type de cheville et la nature du support.
L'importance de choisir la bonne cheville ne peut être sous-estimée. Une fixation inadéquate peut non seulement compromettre la tenue de l'objet à fixer, mais aussi endommager le support, voire présenter un risque pour la sécurité. Que vous soyez un professionnel de la construction, un installateur, un responsable technique ou un bricoleur averti, disposer des connaissances nécessaires pour sélectionner et installer correctement une cheville est fondamental pour garantir des installations aux normes et sécurisées.
Les Différents Types de Chevilles : Une Panoplie de Solutions

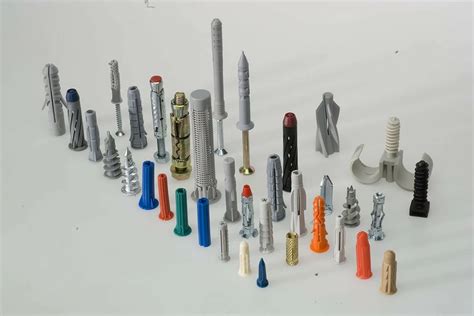

Le marché offre une large gamme de chevilles, chacune conçue pour répondre à des besoins spécifiques. Parmi les huit principaux types couramment utilisés, on retrouve :
- Les chevilles à expansion : Ces chevilles se dilatent lorsqu'elles sont insérées dans des trous pré-percés, assurant une fixation solide. Elles sont idéales pour les charges moyennes à lourdes dans des supports comme le béton ou les murs en brique. Les chevilles à expansion en plastique sont particulièrement polyvalentes, s'adaptant aux murs pleins comme creux grâce à un système de vissage universel. Leur ancrage se réalise par "expansion". Les chevilles à expansion métallique, souvent appelées chevilles Molly, sont spécialement conçues pour les plaques de plâtre, cloisons alvéolaires et briques creuses. Elles nécessitent une pince à expansion pour leur mise en place.
- Les chevilles à frapper : Parfaites pour les matériaux creux comme les plaques de plâtre, elles permettent une installation rapide et facile sans perçage supplémentaire. Elles possèdent une structure fendue qui s'ouvre et se bloque dans le matériau au fur et à mesure de la progression de la vis. Elles doivent être enfoncées à l'aide d'un marteau et peuvent être utilisées sur des supports pleins et creux, notamment pour la fixation de tasseaux.
- Les chevilles chimiques : Utilisant un adhésif chimique, elles garantissent une fixation extrêmement solide, offrant une résistance accrue pour des charges lourdes, particulièrement dans des matériaux comme le béton. Elles sont recommandées pour les fixations lourdes dans les matériaux pleins.
- Les chevilles à visser : Conçues pour une installation rapide directement dans des matériaux comme le bois ou le plastique, elles offrent une fixation sécurisée pour des applications légères à moyennes. Contrairement à d'autres types, elles ne nécessitent pas de perçage préalable grâce à leur pointe affûtée. Leur usage reste limité aux supports creux et tendres comme les plaques de plâtre et ne conviennent pas aux charges lourdes.
- Les chevilles à déformation (ou à verrouillage de forme) : Le corps de ces chevilles se rétracte lors du vissage, gonflant pour former un bourrelet qui bloque la vis dans le support. Elles s'utilisent sur murs pleins et creux et sont adaptées aux charges lourdes.
- Les chevilles à bascule : Ces chevilles métalliques permettent la suspension d'éléments. Elles sont munies d'ailettes àspring qui se déploient pour la fixation.
- Les chevilles autoforeuses : Leur pointe permet une installation rapide et efficace. Il existe notamment des pointes autoforeuses avec plusieurs lames tranchantes. La cheville auto-perceuse Fischer DuoBlade, par exemple, est conçue pour des installations rapides et précises dans le placo, avec une pose affleurante sans pré-perçage. La Fischer DuoBlade K est également une cheville auto-perceuse pour placo, se posant avec une visseuse sans fil standard et ne nécessitant aucun outil de pose spécifique.
- Les chevilles crampons : Adaptées aux charges légères, elles peuvent être utilisées sur supports creux ou pleins. Lorsqu'elles sont insérées dans le mur, elles s'ouvrent pour se fixer, se cramponnant dans un matériau plein.
Choisir la Bonne Cheville : Critères Essentiels
Le choix de la cheville la plus adaptée dépend de plusieurs facteurs interdépendants : la nature du support, le poids de l'objet à fixer, et les conditions d'utilisation.
Identification du Support : Plein ou Creux ?
Comprendre la nature de votre mur est la première étape. En tapotant délicatement sa surface, on peut souvent déterminer s'il est creux ou plein.
- Matériaux pleins : Ils offrent un support solide et incluent le béton (composé de granulats, sable et ciment), la brique pleine (souvent rouge, aussi appelée Clinker), le parpaing plein, et la pierre naturelle. Pour ces matériaux, des chevilles supportant une charge maximale élevée, comme les chevilles à expansion, à frapper ou métalliques (pouvant supporter plusieurs centaines de kilos), sont recommandées.
- Matériaux creux : Ils comprennent les plaques de plâtre cartonné et fibrées, les panneaux légers en laine de bois, les panneaux de particules, les panneaux OSB, le contreplaqué, le parpaing creux (le plus commun des supports creux), la brique creuse, et les plaques de plâtre alvéolaires (constituées de deux plaques de plâtre standards). Le choix pour les matériaux creux est plus complexe. Pour la brique creuse, tous les types de chevilles sont possibles. Pour le panneau alvéolaire, on utilisera surtout les chevilles à crampon, Molly, à visser, Nylon et à bascule.
Des fabricants comme Fischer proposent des solutions spécifiques pour le placo, conçues pour garantir des performances prévisibles dans les supports creux. La cheville Fischer GK K est une cheville en nylon pour placo, avec un corps à géométrie hélicoïdale créant un ancrage sécurisé. La Fischer SBN K est une cheville à expansion avec crochet court, conçue pour les plaques, panneaux et supports creux, avec une rondelle élargie pour une meilleure répartition des efforts. La Fischer SBN K est une cheville à expansion à œillet fermé, également pour supports creux, avec un cône intégré assurant une expansion complète. La Fischer GK est une cheville en nylon pour placo, offrant une résistance élevée aux charges et une faible longueur de fixation, avantageuse dans les cloisons à faible vide.
Détermination de la Charge à Supporter

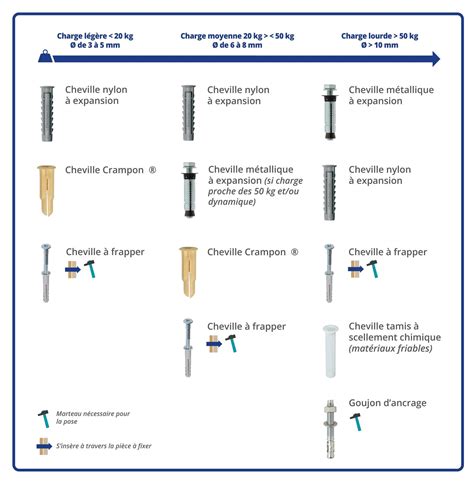

Le poids de l'objet à fixer est un critère déterminant pour le choix du diamètre et du type de cheville.
- Charge inférieure à 20 kg : Tous les diamètres de chevilles sont utilisables. Les chevilles à frapper, à déformation, ou à visser (pour matériaux creux) sont de bonnes options.
- Charge entre 20 et 25 kg : Les chevilles de diamètre compris entre 3 et 5,5 mm sont à éviter.
- Charge entre 25 et 50 kg : Il est fortement recommandé d'utiliser des chevilles de diamètre supérieur à 8 mm.
- Charge supérieure à 50 kg : Il faut absolument utiliser des chevilles d'un diamètre supérieur à 10 mm. Pour des charges lourdes dans des matériaux creux, le scellement chimique est recommandé. Pour un ancrage dans un matériau plein, des goujons d'ancrage peuvent être utilisés.
La cheville Toggler TA est une solution fiable pour les murs creux en panneaux minces (contreplaqué, bois, plastique) d'une épaisseur de 3 à 6 mm, offrant une valeur d'extraction élevée grâce à sa large surface d'appui derrière la plaque. Elle est idéale pour des charges légères à moyennement lourdes.
Dimensions de la Cheville et de la Vis
Le diamètre et la longueur de la vis doivent être adaptés à ceux de la cheville.
- Diamètre de la vis : Il doit toujours être légèrement inférieur à celui de la cheville. Le diamètre du trou de perçage doit être égal à celui de la vis, sauf dans les matériaux creux ou friables où la vis peut avoir un diamètre légèrement supérieur.
- Longueur de la vis : Elle est en corrélation directe avec l'épaisseur du support et doit être au moins égale à la longueur de la cheville, idéalement légèrement plus longue pour une fixation plus rigide.
La cheville pour matériaux creux DuoHM, composée d'un corps de base en nylon et d'une douille métallique, est idéale pour la fixation de divers matériaux de construction en plaques. Les vis fournies disposent d'une tête fraisée et d'un entraînement Torx, offrant une flexibilité maximale et une utilisation sous des exigences de charge accrues. La pointe de la cheville, renforcée de fibres de verre, assure une grande stabilité lors du serrage.
Installation et Pose des Chevilles : Bonnes Pratiques
Une installation correcte est primordiale pour garantir l'efficacité et la sécurité de la fixation.
Préparation du Support
Il est essentiel d'effectuer un traçage minutieux avant de percer. Le choix du foret est également crucial : il doit être adapté au diamètre de la cheville et au matériau du support. Un foret bien choisi permettra de percer un trou légèrement plus profond que la longueur de la cheville, facilitant son insertion et sa déformation.
- Pour le béton, utilisez un foret pour béton.
- Pour les métaux (cuivre, zinc, laiton, aluminium, fer, acier), utilisez un foret spécifique.
- Pour le bois, le contreplaqué et l'aggloméré, des mèches à bois sont appropriées.
- Pour la faïence ou le carrelage, privilégiez des chevilles en plastique sans collerette pour éviter le risque de casse.
Percage du Trou
Utilisez une perceuse ou un perforateur. Le diamètre du trou doit être égal ou légèrement inférieur au diamètre de la cheville. Un trou trop important empêcherait la cheville de tourner sur elle-même.
Insertion et Vissage de la Cheville
Introduisez la cheville dans le trou, en la frappant légèrement si nécessaire pour faciliter son passage. Ensuite, vissez ou boulonnez la vis. La cheville va s'agrandir et se bloquer. Pour une pose optimale, utilisez une visseuse avec un embout adapté.
Pour les chevilles Molly, après avoir percé et positionné la cheville, il faut utiliser une pince spéciale. Placez-la entre la collerette et la tête de la vis, puis tirez sur la poignée pour verrouiller la cheville.
Comment utiliser votre cheville MOLLY métal à expansion
Retrait des Chevilles : Méthodes et Astuces
Le retrait d'une cheville peut parfois s'avérer délicat, surtout pour les modèles les plus robustes.
- Chevilles à expansion : Il est souvent recommandé de les enfoncer dans le support plutôt que de tenter de les extraire. Une fois enfoncée, elle peut être recouverte d'enduit de rebouchage.
- Chevilles Molly : Coupez la collerette à l'aide d'une pince coupante, puis dégagez les ailettes. Si cela ne suffit pas, il faudra les enfoncer dans le mur.
- Chevilles simples (plastique, nylon) : Positionnez une vis à moitié dans la cheville, puis tirez l'ensemble avec une pince. Pour les petites dimensions, un tire-bouchon peut être utilisé en le vissant dans la cheville pour l'extraire.
Il est important de ne pas se blesser lors du retrait. Évitez de monter sur des supports légers ou de prendre appui sur des éléments mal fixés.
Solutions Spécifiques pour le Contreplaqué et autres Matériaux
Le contreplaqué, en tant que matériau composite à base de bois, présente des caractéristiques qui influencent le choix des fixations. Bien qu'il soit plus résistant que le placo, il peut être considéré comme un matériau creux ou semi-plein selon sa densité et son épaisseur.
- Pour le contreplaqué fin (3-6 mm) : La cheville Toggler TA est particulièrement adaptée, offrant une excellente tenue grâce à sa large surface d'appui derrière le panneau. Des vis à filetage plein d'un diamètre de 4,2 à 6,0 mm et d'une longueur minimale de 15 mm (plus l'épaisseur du matériau) sont recommandées.
- Pour le contreplaqué plus épais ou de densité supérieure : Des chevilles à expansion en plastique ou des chevilles à visser peuvent être utilisées, en veillant à la compatibilité avec la charge à supporter. Il est toujours conseillé d'utiliser des vis dont le diamètre est légèrement inférieur à celui de la cheville.
- Dans des matériaux durs, les diamètres du trou de perçage et de la cheville doivent être équivalents. Pour assurer le meilleur ancrage possible, il est conseillé de choisir la longueur de cheville la plus importante disponible pour un diamètre donné.
Trenois Decamps propose une catégorie "Cheville" avec des solutions variées pour une fixation efficace dans différents matériaux, incluant des chevilles à expansion, à frapper, chimiques et à visser, assurant qualité et performance pour répondre aux besoins de fixation.
Applications Spécifiques et Normes
- Installations électriques : La norme NF C 15-100 impose des règles strictes. Pour la fixation d'accessoires électriques, il faut considérer la nature du matériau et la charge totale. Des fixations spécifiques comme les "fix câbles" existent.
- Sanitaires, chauffage et climatisation : Les chevilles à frapper sont courantes. Des modèles spéciaux existent pour la fixation de chauffe-eau sur "plaque de plâtre + polystyrène", avec des longueurs pouvant atteindre 200 ou 240 mm.
- Isolation par l'extérieur : Pour la fixation de panneaux isolants (fibre de bois, liège), les chevilles à frapper ou à visser sont recommandées, notamment les chevilles à rosaces. Il faut vérifier leur adaptation au support (lettres A à E sur l'emballage indiquant le type de matériau).
La cheville pour matériaux creux DuoHM, avec son corps en nylon et sa douille métallique, et ses vis à tête fraisée Torx, offre une flexibilité et une résistance accrues, évitant l'endommagement du matériau de construction grâce à sa sécurité d'entraînement optimisée. Son montage facile avec une visseuse sans fil réduit le temps d'installation, et son filetage femelle métrique permet un vissage et dévissage répété.
En résumé, le choix et la pose d'une cheville sont des étapes qui exigent attention et connaissance. En comprenant les différents types de chevilles, leurs spécificités et les matériaux sur lesquels ils s'appliquent, vous serez en mesure de réaliser des fixations solides, fiables et durables pour tous vos projets.
