La gestion des réseaux de distribution d'eau sanitaire et de chauffage dans une habitation moderne soulève des questions d'efficacité, d'esthétique et d'accessibilité. Au cœur de ces préoccupations se trouve la "clarinette de plomberie", un terme désignant un collecteur qui centralise la distribution d'eau depuis un point unique. Cet article explore en profondeur le rôle, les avantages et les modalités d'installation de ces dispositifs, en particulier lorsqu'ils sont dissimulés derrière des meubles, offrant ainsi une solution élégante pour des espaces de vie optimisés.
Le Collecteur de Plomberie : Un Cœur de Distribution Essentiel

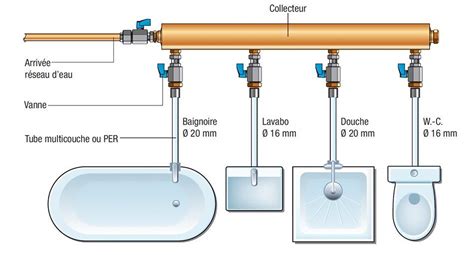

La clarinette cuivre MF, par exemple, incarne parfaitement le concept d'un collecteur prêt à poser. Son rôle principal est de regrouper plusieurs piquages sur une même barre, permettant une distribution organisée de l'eau sanitaire et du chauffage. Cette centralisation offre une installation plus lisible par rapport à une succession de tés, se traduisant par moins de raccords, une réduction significative des risques de fuite, et un équilibrage des débits plus aisé.
Le choix du matériau est crucial pour la durabilité et la performance de ces collecteurs. Le cuivre, tel que utilisé dans la clarinette MF, confère une tenue mécanique élevée, une excellente compatibilité avec l'eau potable et une durabilité reconnue. Sa rigidité est un atout lors des serrages, et il conserve sa stabilité dimensionnelle au fil du temps. L'usinage soigné et la symétrie des piquages, associés à la compatibilité avec les filetages gaz cylindriques, facilitent des assemblages propres, reproductibles et aisés à maintenir.
Avantages d'une Installation Centralisée
L'utilisation d'un collecteur, qu'il soit appelé nourrice, clarinette ou collecteur, est fondamentale dans la conception des réseaux d'eau ou de fluides caloporteurs. Il agit comme un point névralgique de dispatching, permettant de distribuer l'eau vers différents points de soutirage ou émetteurs de chauffage. Le nombre de piquages disponibles sur un collecteur détermine le nombre de sorties potentielles pour le réseau.
Dans le cadre de la distribution d'eau chaude sanitaire (ECS) et d'eau froide sanitaire (EFS), une nourrice unique peut alimenter une salle de bains complète, une cuisine, une buanderie, ou encore permettre une séparation claire entre les circuits EF/EC. Pour les systèmes de chauffage, les collecteurs sont également indispensables. Ils peuvent servir à la distribution d'une chaudière vers de petits émetteurs de chauffage, ou être utilisés dans des configurations "en pieuvre", où chaque tuyau sortant du collecteur alimente un seul radiateur.
Dissimuler la Tuyauterie : L'Art de l'Intégration Discrète
L'un des défis majeurs dans l'installation de systèmes de plomberie est l'esthétique des tuyaux apparents. Heureusement, plusieurs solutions permettent de dissimuler cette tuyauterie, améliorant ainsi l'aspect général des pièces. L'une des méthodes les plus efficaces est de loger le collecteur et sa tuyauterie derrière des meubles, dans des gaines ou des coffrets.
L'encombrement maîtrisé des collecteurs modernes, comme la clarinette MF, les rend particulièrement adaptés à une installation discrète. En plaçant le collecteur derrière un meuble de cuisine, un meuble sous lavabo, ou dans un placard, on libère de l'espace précieux pour les périphériques tels que les vannes, les purgeurs, les robinets de réglage ou les compteurs d'énergie.
Le Coffrage en Bois : Une Solution Pratique et Esthétique

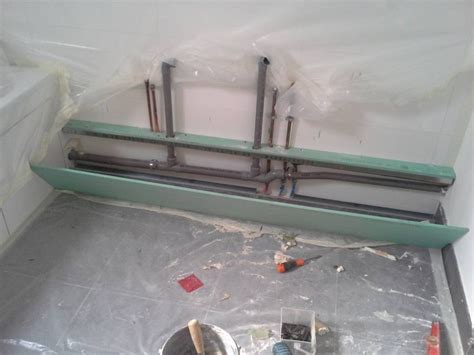

Pour dissimuler efficacement la tuyauterie, la réalisation d'un coffrage en bois s'avère être une solution courante et efficace. Cette technique permet de cacher les canalisations d'alimentation en eau desservant différents équipements sanitaires dans une même pièce, ou encore les canalisations d'évacuation d'eau.
La construction d'un coffrage implique généralement l'utilisation de planches de bois et de tasseaux. Pour un coffrage vertical dans un angle de mur ou horizontal en pied de cloison, deux planches et trois tasseaux à l'intérieur sont souvent utilisés. Un tasseau assure la fixation sur le mur par vis et cheville, tandis que l'autre reçoit le panneau couvercle. Un bon serrage est essentiel pour assurer le collage des tasseaux.
Il est important de noter que les tuyaux une fois camouflés ne seront plus accessibles, à moins de prévoir une trappe d'accès. Cette précaution est cruciale pour la maintenance et les éventuelles réparations. La conception du coffrage doit donc tenir compte de cette contrainte. Pour les salles de bains, qui sont des environnements humides, il est recommandé d'utiliser des matériaux résistants à l'humidité comme l'aluminium ou l'inox pour les panneaux du coffrage, ou de s'assurer que le bois utilisé est traité en conséquence.
Bonnes Pratiques d'Installation et Considérations Techniques
L'installation d'une clarinette de plomberie, surtout lorsqu'elle est dissimulée, requiert le respect de certaines bonnes pratiques pour garantir la sécurité, la performance et la longévité de l'installation.
Supportage et Dilatation
Pour une pose soignée, il est primordial d'installer un supportage adapté, tel qu'un rail ou des colliers, qui reprendra le poids des départs et limitera les vibrations. Sur les réseaux chauds, il est conseillé de conserver une légère liberté longitudinale pour permettre la dilatation du cuivre.
Gestion de l'Air et Purgeurs
Dans les installations sanitaires, les circuits d'eau potable sont généralement des circuits ouverts. L'air présent s'évacue naturellement lors du soutirage de l'eau. Par conséquent, l'installation de purgeurs automatiques sur les collecteurs d'eau sanitaire n'est généralement pas nécessaire, à condition que la conception du circuit évite la stagnation de l'air. Il est toutefois recommandé de soutirer quelques litres d'eau après une absence prolongée avant de la consommer.
Concernant les circuits de chauffage, qui sont des circuits fermés transportant un liquide caloporteur, la présence d'air peut poser problème. Si la configuration du réseau présente des points hauts où l'air peut stagner, un purgeur automatique sur la nourrice peut s'avérer indispensable. L'eau chaude dans une nourrice au plafond peut dégager de l'oxygène, rendant le purgeur automatique d'autant plus pertinent dans ce cas précis.
Comment raccorder un Collecteur à glissement (nourrice à glissement)
Assemblages et Connexions
Lors des serrages, il est impératif de maintenir un contre-appui pour éviter toute torsion sur la barre du collecteur. Si des techniques mixtes (vissé et brasé) sont utilisées, il faut veiller à protéger les brasures voisines. L'utilisation de raccords en laiton à visser permet d'adapter les géométries et les diamètres des tuyaux, contribuant à des assemblages fiables.
Accessibilité des Commandes
Une fois le système installé et potentiellement dissimulé derrière un caisson ou un meuble, il est essentiel de vérifier l'accessibilité aux commandes d'isolement (vannes). Cela garantit la possibilité d'intervenir rapidement en cas de besoin, sans devoir démonter l'ensemble de l'installation.
Qualité et Conformité des Matériaux
La fiabilité d'une installation de plomberie repose en grande partie sur la qualité des matériaux utilisés. Les collecteurs et raccords certifiés NF, répondant aux référentiels de mise en œuvre Qualibat et CSTBat, attestent d'une qualité et d'une conformité aux normes en vigueur. Ces certifications sont un gage de sécurité et de durabilité pour les installations résidentielles et tertiaires.
Dans une démarche "système", il est conseillé de composer son nœud de distribution avec les accessoires complémentaires de la famille nourrices & collecteurs, tels que les bouchons, les robinets d'isolement et les supports. Le choix d'un collecteur avec un nombre de sorties légèrement supérieur aux besoins actuels peut également s'avérer judicieux, anticipant d'éventuels travaux de rénovation ou l'ajout de nouveaux équipements.
L'intégration d'une clarinette de plomberie derrière un meuble est donc une solution technique et esthétique qui optimise l'espace tout en assurant une distribution d'eau efficace et fiable. Le respect des bonnes pratiques d'installation et le choix de matériaux de qualité sont les clés d'une installation réussie et durable.
