Les débords de toit, ces extensions horizontales qui dépassent des murs extérieurs d'une maison, jouent un rôle essentiel à la fois dans la protection de la structure et dans l'esthétique de l'architecture. Leur conception et leur installation sont soigneusement étudiées pour offrir une protection contre les intempéries et un attrait visuel indéniable. Loin d'être de simples éléments décoratifs, ils constituent des composants fonctionnels cruciaux pour préserver l'intégrité d'un bâtiment tout en rehaussant son apparence.

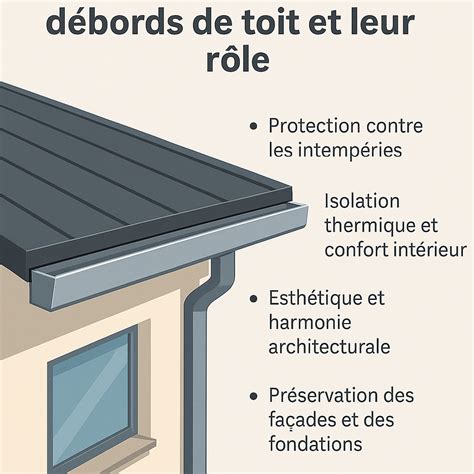

Fonctions Protectrices Essentielles des Débords de Toiture
L'une des fonctions principales des débords de toit est de protéger la maison des éléments extérieurs. En s'étendant au-delà des murs extérieurs, ils font barrière aux agressions climatiques telles que la pluie, la neige, le vent et le soleil intense. Cette fonction de protection est primordiale pour la durabilité de la construction.
Protection Contre l'Humidité
Les débords de toit empêchent l'eau de pluie de couler directement le long des murs. Cette action est fondamentale pour prévenir les infiltrations d'eau, qui peuvent causer des dommages structurels importants au fil du temps. En dirigeant l'eau loin de la façade, ils aident également à préserver les fondations de la maison. L'humidité excessive autour des fondations peut entraîner des problèmes d'affaissement et compromettre la stabilité globale du bâtiment.
Préservation des Ouvertures
De plus, les débords de toit offrent une protection supplémentaire aux fenêtres et aux portes en les abritant des intempéries. Cette couverture réduit l'exposition directe aux pluies battantes et au soleil, ce qui peut aider à prolonger la durée de vie des matériaux de construction utilisés pour ces ouvertures, comme le bois, le PVC ou le métal. La réduction de l'usure prématurée des matériaux de façade et des menuiseries se traduit par une diminution des coûts d'entretien et de réparation à long terme.
Contribution Esthétique et Architecturale
Outre leur rôle fonctionnel, les débords de toit contribuent de manière significative à l'esthétique globale de la maison. Ils peuvent ajouter du caractère, de la profondeur et de la dimension à la structure, créant une apparence plus attrayante et équilibrée.
Diversité des Styles de Débords de Toit
Il existe plusieurs types de débords de toit, chacun offrant une esthétique et une fonctionnalité distinctes :
- Débord de toit standard : Il s'étend horizontalement au-delà des murs extérieurs de la maison, offrant une protection classique et efficace.
- Débord de toit en encorbellement : Ce type de débord de toit repose sur des supports externes tels que des consoles ou des corbeaux qui s'étendent depuis les murs. Il confère une apparence plus élégante et architecturale.
- Débord de toit inversé : Conçu pour créer un effet visuel intéressant, le débord de toit inversé s'incline vers le haut plutôt que vers le bas, ajoutant une touche contemporaine à l'architecture.
Certaines communes imposent des réglementations spécifiques concernant la longueur minimale des débords de toit, afin d'assurer une harmonie architecturale dans les zones résidentielles et de garantir une protection adéquate contre les intempéries.
Le Calcul du Débord de Toit : Une Étape Cruciale
Le calcul du débord de toit joue un rôle fondamental dans la conception architecturale. Ce paramètre influence non seulement l'esthétique d'une maison, mais aussi sa protection contre les intempéries. Une dimension adéquate permet de préserver les façades des dégâts causés par la pluie et le soleil.
Importance du Calcul Précis
Pour déterminer cette mesure, plusieurs méthodes peuvent être employées, allant du calcul géométrique simple à l'utilisation de logiciels spécialisés. Chaque étape nécessite une précision rigoureuse. Il est essentiel de prendre en compte différents facteurs, tels que l'orientation de la maison, les conditions climatiques locales (vent, neige) et les matériaux utilisés pour la toiture et le revêtement extérieur.
Pourquoi Calculer le Débord de Toit ?
Le calcul du débord de toit, souvent négligé, est en réalité fondamental pour assurer la longévité et la fonctionnalité de votre maison. Un débord bien dimensionné protège efficacement les façades des intempéries, réduisant ainsi les besoins en réparations et en entretien. Il est également essentiel pour l'installation correcte des gouttières et autres systèmes d'évacuation des eaux de pluie.
Protection Renforcée Contre les Intempéries
Un débord de toit adéquat permet de protéger les murs extérieurs de la maison contre les projections d'eau. Cette protection limite les infiltrations d'eau qui peuvent endommager la structure même du bâtiment. Il préserve les matériaux de façade de l'usure prématurée causée par les rayons UV du soleil, contribuant ainsi à maintenir l'intégrité et l'apparence des murs.
Esthétique et Confort
Un débord de toit bien calculé apporte une touche esthétique à l'ensemble de la maison, améliorant son apparence générale. De plus, en protégeant les murs et les ouvertures, il contribue à un meilleur confort intérieur en limitant les variations de température et l'humidité.
Méthodes de Calcul du Débord de Toit
Le calcul du débord de toit dépend principalement du type de toiture.
- Toit plat : Pour un toit plat, la méthode est relativement simple. La détermination du débord se fera en fonction de la gestion des eaux pluviales et de la protection des murs, souvent guidée par des normes locales ou des recommandations architecturales.
- Toits en pente : Pour des toits plus complexes comme ceux en pente ou à plusieurs pans, il est nécessaire d'utiliser des formules spécifiques qui prennent en compte l'inclinaison.
- Toit en pente classique : La surface se calcule en multipliant la largeur du toit par la longueur de la pente. Cette méthode permet de prendre en compte l'inclinaison, garantissant ainsi un calcul précis de la surface totale exposée. La projection horizontale de cette pente détermine le débord.
- Toit triangulaire : Dans le cas d'un toit triangulaire (pignon), la formule de calcul de la surface est : (longueur de la base x hauteur) / 2. Bien que cette formule concerne la surface, pour le débord, il faut considérer la projection horizontale de la pente du pan de toit au niveau du pignon.
- Toit trapézoïdal : Pour un toit trapézoïdal, la méthode pour calculer la surface est : (longueur de la base supérieure + longueur de la base inférieure) / 2 x hauteur. Pour le débord, on se concentrera sur la projection horizontale de la pente du pan de toit.
Utilisation du Théorème de Pythagore
Le théorème de Pythagore est souvent employé pour vérifier la précision des mesures ou pour calculer la longueur réelle de la pente à partir de la hauteur et de la moitié de la largeur, ce qui est essentiel pour déterminer le débord horizontal. Ces méthodes assurent un calcul fiable et précis, indispensable pour la planification et l'exécution de travaux sur votre toiture.
Étapes Essentielles pour un Calcul Précis du Débord de Toit
- Définir les charges de toiture : Pour garantir la solidité de votre toiture et, par extension, la stabilité de ses débords, commencez par définir les charges de toiture. Ces charges incluent les charges permanentes (poids des matériaux de couverture, de l'isolant, de la charpente) et les charges climatiques (poids de la neige, pression et succion du vent). Ces éléments influencent la structure porteuse et donc la portée maximale des débords.
- Effectuer le calepinage : Le calepinage est une étape fondamentale qui détermine le positionnement des éléments de couverture (tuiles, ardoises). Le pureau (la partie de la tuile non visible une fois posée) dépend de la pente de la toiture, et le recouvrement garantit l'étanchéité. Ces éléments ont une influence sur la façon dont la couverture s'arrête au bord du toit, et donc sur la mesure du débord effectif.
- Mesurer l’avancée de toit : L'avancée de toit désigne la partie de la toiture qui dépasse du mur. Cette mesure doit être calculée en tenant compte de la pente et de la projection horizontale souhaitée pour une protection optimale.
- Vérifier les dimensions : Une fois les mesures effectuées, vérifiez les dimensions à l'aide du théorème de Pythagore ou d'autres outils de géométrie pour garantir la précision.
- Documenter les résultats : Documentez toutes les données et calculs réalisés. Cette documentation sera utile pour la phase de construction et pour d'éventuels travaux futurs.
Le Système Extoplus : Une Solution Innovante pour les Débords de Pignon
Le système Extoplus est une solution conçue pour faciliter la mise en œuvre rapide de débords de toiture au niveau des pignons, particulièrement utile pour protéger une Isolation Thermique par l'Extérieur (ITE). Il permet de prolonger efficacement un débord de toit existant pour assurer une couverture optimale.
Mise en Œuvre du Système Extoplus
La mise en œuvre du système Extoplus suit plusieurs étapes clés :
Détuilage des versants : Sur chaque versant de la toiture, retirez les tuiles sur une ou deux rangées en rive de pignon. Retirez également l'enduit et le ciment visibles entre les liteaux ajourés. Nettoyez et dépoussiérez soigneusement l'ensemble pour une bonne adhérence.
Pose des éléments de faitages : Positionnez l'élément de faîtage en partie haute du pignon. Pour épouser l'angle des deux versants, pliez-le en plaçant une main à chaque extrémité. La face perforée doit être positionnée contre l'enduit du pignon. Choisissez la perforation la plus adaptée (trou oblong ou circulaire) au support mural. Marquez les emplacements sur le revêtement à l'aide d'un marqueur, ou percez directement en plaquant l'élément sur le mur. Percez avec une mèche appropriée (béton ou matériaux creux) en respectant le diamètre des trous choisis. Insérez une cheville adaptée (par exemple, SXR de chez FISCHER, diamètre 8 mm pour matériaux creux et pleins, ou 10 mm pour béton cellulaire) et vissez. L'élément Extoplus est articulé pour s'adapter à chaque versant et se fixe solidement sur la façade du pignon.
Pose des éléments intermédiaires et de terminaison : Présentez un élément intermédiaire dans le prolongement de l'élément de faîtage, en respectant l'angle du versant et en laissant un espace d'environ 2,5 mm pour la dilatation. Répétez les opérations de marquage et de fixation. Le dernier élément intermédiaire peut être coupé pour ajustement. Présentez l'élément de terminaison, fixez-le, puis ajustez sa longueur en utilisant l'une des méthodes suivantes :
- Pliage à l'égout : Prenez la cote jusqu'à la planche d'égout, reportez-la sur la face rainurée, tracez un trait dans le sens de la largeur. Fixez un tasseau dessus et dessous sur votre traçage à l'aide de serre-joints. Faites un pliage à l'équerre vers le bas, retirez les serre-joints, continuez le pli jusqu'à l'angle souhaité et ajustez la longueur à l'aide d'une cisaille. Pour une découpe nette, faites une entaille de 2 à 3 cm de chaque côté de la face rainurée et pliez plusieurs fois jusqu'au point de rupture. Ébavurez.
- Pliage à l'égout et en sous-face : Similaire au pliage à l'égout, mais prolongé pour servir de support et habiller en sous-face le coffre de la queue de vache, permettant de fixer un habillage type lambris.
- Découpe filante : Pour une découpe nette qui s'ajuste à la longueur souhaitée, faites une entaille de 2 à 3 cm de chaque côté de la face rainurée avec une cisaille, puis pliez plusieurs fois jusqu'au point de rupture. Ébavurez.
Pose des jonctions de raccordements : Les éléments de jonctions sont installés en sous-face des éléments d'extension (faîtage, intermédiaires, terminaison), au droit des jonctions entre ces éléments. Appliquez un cordon de mastic d'étanchéité (type SIKAFLEX PRO 11 FC) sur la face supérieure de l'élément de jonction. Emboîtez l'élément en pressant fortement pour répartir le mastic. Fixez l'ensemble dans le pignon avec des vis adaptées au support. Placez ensuite des rubans adhésifs de part et d'autre des joints de dilatation entre éléments. Ajoutez du mastic au droit des joints de dilatation, étalez-le à l'aide d'une spatule en débordant sur l'adhésif, puis retirez le ruban.
Étanchéité du débord en rive de pignon : Posez un ruban adhésif sur la face supérieure des éléments d'extension, à environ 10 mm de la jonction éléments/pignon, pour délimiter la zone de mastic. Appliquez un cordon de mastic d'étanchéité entre l'espace maçonné des versants et les éléments d'extension. Étalez le mastic à l'aide d'une spatule, en vous assurant qu'aucune cavité n'est apparente. Répétez l'opération si nécessaire pour garantir une étanchéité parfaite.
Pose des liteaux en aboutage : Prenez la côte du prolongement des liteaux existants. Reportez cette côte sur les liteaux à poser et coupez-les à la bonne dimension. Positionnez un niveau ou une règle sur le liteau existant, aboutez le liteau à poser, vissez le bout du liteau rapporté côté extérieur au système. Placez une éclisse de raccordement à cheval sur les liteaux existants et les liteaux d'aboutage, puis vissez l'éclisse aux liteaux.
Pose du demi-chevron en rive : Cette étape s'effectue après la pose de l'isolant thermique extérieur. Placez le demi-chevron en rive des éléments d'extension en sous-face et maintenez-le à l'aide de serre-joints.
EXTENSION DE TOITURE POUR VOTRE ITE
Cette méthode de mise en œuvre assure une finition soignée et une protection efficace de la structure sous-jacente, notamment lorsqu'une ITE est installée.

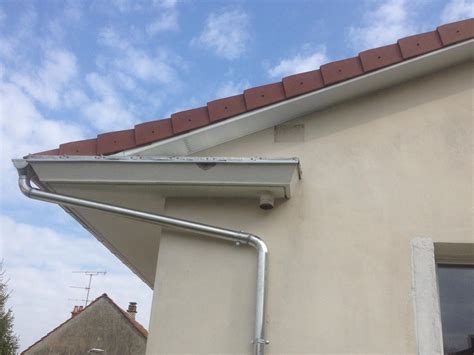

Composants de l'Habillage des Débords de Toiture
L'habillage des débords de toit fait appel à une variété de produits conçus pour protéger la charpente et assurer une finition esthétique.
- Bandeaux cellulaires Belriv tradi : Ces éléments protègent durablement la charpente et habillent le toit. Ils sont souvent utilisés comme composantes principales de l'habillage.
- Planches de rive et d'égout en PVC cellulaire RIVECEL® : Ces planches offrent une solution simple, rapide et économique pour les constructions neuves comme pour les rénovations. Leur pose ne nécessite pas d'outillage spécifique.
- Profilé en U Petite Finition de MEP : Ce profilé se pose en périphérie de la sous-face d'une couverture, assurant l'habillage et l'esthétisme du toit, notamment du côté du mur.
- Profilé en PVC blanc : Utilisé pour réaliser l'habillage du débord de toit, il se fixe via un système de fixation à clou et masque le bandeau pour un aspect esthétique soigné.
- Clous inox à tête surmoulée : Ils permettent de fixer de façon simple les bandeaux et l'habillage de panne.
- Jonction universelle Nicoll : Utilisée pour assurer le raccord entre deux bandeaux PVC, elle participe à l'habillage du sous-toit au niveau des égouts et des rives, se fixant par emboîtement mâle/femelle.
- Crochets pour gouttière : Ils maintiennent la gouttière demi-ronde sur le bandeau, garantissant une installation sécurisée et simple.
- Fonds de gouttière symétriques Nicoll : Ils permettent de fermer une gouttière PVC, contenant ainsi les eaux pluviales. Ils peuvent être positionnés à gauche ou à droite.
Les Systèmes d'Évacuation des Eaux Pluviales
L'efficacité des débords de toit est intrinsèquement liée à la bonne gestion des eaux pluviales. Les systèmes de gouttières et de descentes d'eau jouent un rôle crucial dans ce processus.
- Gouttières demi-rondes : Disponibles en diverses largeurs (25 cm, 33 cm) et couleurs (gris anthracite, blanc, gris, sable), elles collectent les eaux pluviales de la toiture pour les diriger vers les descentes.
- Tubes de descente en PVC : Ils assurent l'évacuation des eaux pluviales. Ils existent en différents diamètres (80 mm, 100 mm) et couleurs (gris anthracite, sable). Certains sont décrits comme polyvalents, idéaux pour les systèmes d'évacuation.
- Pattes à vis : Utilisées pour fixer les colliers de descente de toit, elles assurent la stabilité des descentes d'eau.
Le Marché du Coffrage de Toiture
Le "cofr de toit" désigne le système de coffrage spécifiquement utilisé pour couler les dalles et les planchers en béton des toitures et des étages. Le marché du coffrage de toiture évolue rapidement, poussé par la digitalisation de la construction et la quête d'efficacité. Le segment du coffrage connaît une croissance soutenue, portée par les investissements mondiaux dans les infrastructures et le logement.
Sélection et Considérations Clés
Sélectionner le bon système de coffrage de toiture est crucial pour la rentabilité et la sécurité d'un projet. La performance sur chantier et la sécurité sont dictées par les caractéristiques intrinsèques du produit.
- Résistance et charge admissible : Il est impératif de vérifier la conformité aux normes EN 12812 ou équivalentes pour les équipements de coffrage. Ces normes garantissent que le système peut supporter les charges prévues en toute sécurité.
- Prix à l'unité et MOQ : Le prix à l'unité ne fait pas tout. Il faut comparer les Quantités Minimales de Commande (MOQ). La MOQ est souvent négociable, surtout avec les fabricants directs.
- Durabilité et réactivité : La pérennité et la réactivité du partenaire fournisseur sont aussi importantes que la qualité du produit. Le nombre de réutilisations d'un coffrage dépend fortement du matériau et de la qualité de fabrication.
- Normes de sécurité : Les coffrages doivent répondre à des normes strictes de charge et de stabilité. En Europe, la norme de référence est l'EN 12812 pour les équipements de coffrage.
Le panorama du coffrage de toiture offre des solutions adaptées à chaque besoin, du petit essai au projet industriel répétitif, incluant des options de coffrage sur mesure pour des applications spécifiques comme le soutien de tranchées.
En conclusion, les débords de toit, leur conception, leur calcul et leur habillage, ainsi que les systèmes de coffrage associés aux toitures en béton, forment un ensemble complexe mais essentiel pour la protection, l'esthétique et la pérennité des constructions. Une approche rigoureuse à chaque étape garantit un résultat optimal.
