Construire un escalier en béton est un défi exigeant une précision et une planification minutieuses. Le coffrage, étape cruciale, détermine la solidité, l’esthétique et la longévité de votre ouvrage. Ce guide complet explore les différentes techniques de coffrage, des méthodes traditionnelles aux solutions innovantes, pour vous fournir les outils nécessaires à la réalisation d’un escalier parfait. Nous aborderons le coffrage traditionnel en bois, les systèmes métalliques modulaires, les solutions préfabriquées et les techniques de coffrage perdu. Chaque méthode sera analysée en détail, mettant en lumière ses avantages, ses inconvénients et ses applications spécifiques. Des conseils pratiques et des astuces d’experts vous permettront d’optimiser votre travail et d’obtenir un résultat professionnel, que vous soyez un bricoleur expérimenté ou un professionnel.
Le choix du type de coffrage dépend de nombreux facteurs : le budget, la complexité géométrique de l’escalier (droit, tournant, hélicoïdal), le temps de réalisation souhaité, et le niveau d’expérience. La réussite d’un coffrage repose sur une planification rigoureuse et une exécution précise. Les normes dictent les dimensions minimales et maximales des marches, la hauteur des contremarches, la largeur utile et les dispositifs de sécurité. La sécurité du chantier se gère en amont : barrières, signalisation, EPI pour les opérateurs, et vérification régulière des étais. Prévoyez une marge budgétaire pour les imprévus, les consommables (produit de démoulage, traitements) et les heures de main-d’œuvre. En résumé : planifiez soigneusement, mesurez deux fois, assemblez parfaitement et soignez la finition.
Le Coffrage Traditionnel en Bois : Flexibilité et Approche Classique
Le coffrage en bois reste une méthode populaire, appréciée pour sa flexibilité et son coût relativement abordable. Il est particulièrement adapté aux escaliers aux formes complexes et irrégulières. On utilise généralement du bois de charpente (pin, sapin), du contreplaqué maritime (résistant à l’humidité) et des équerres métalliques galvanisées pour assurer la robustesse de la structure. La préparation inclut le choix des bois, leur découpe précise selon les plans (avec une marge de 2 à 3 mm pour le retrait du bois), le ponçage pour un béton lisse et une finition soignée. L’assemblage exige précision et patience pour garantir un alignement parfait des marches et un résultat esthétique optimal. Le décoffrage, plus long et délicat, demande une manipulation prudente pour éviter d’endommager le béton frais.
Avantages : Coût initial relativement bas, grande flexibilité pour les formes complexes, facile à mettre en œuvre pour les bricoleurs expérimentés.Inconvénients : Temps de réalisation important (environ 2 à 3 jours pour un escalier simple), nécessite une bonne maîtrise de la menuiserie, durabilité limitée (nécessite un traitement contre l’humidité).
La réalisation d’un coffrage pour escalier demande précision, méthode et patience. Nous allons détailler les étapes clés pour un coffrage traditionnel en bois, facilement adaptable aux autres méthodes. Pour un escalier droit de 12 marches, prévoyez environ 3 jours de travail. Avant toute chose, des plans précis sont indispensables. Ils doivent inclure : la hauteur totale de l’escalier (ex: 3 mètres), la hauteur de chaque marche (ex: 17cm), la profondeur de chaque marche (ex: 25cm), la largeur de la volée (ex: 1 mètre), l’angle d’inclinaison (ex: 35 degrés), et le nombre de marches (ex: 18 marches). Des logiciels de CAO peuvent simplifier cette étape. N’oubliez pas de prévoir une marge d’erreur de 5 à 10 mm pour les mesures.
L’usage d’un logiciel de CAO permet de valider les gabarits avant toute découpe. Je modélise l’escalier et je superpose les contraintes existantes (murs, conduits, trémie). La CAO sert aussi à générer des patrons pour découper le contreplaqué et à calculer les quantités de matériau. Une mauvaise mesure a des conséquences directes : marches inégales, déséquilibre, et parfois reprise complète du coffrage. Ces reprises augmentent le temps de chantier et les coûts.
Le bois reste la solution la plus répandue pour les kits de coffrage. Le contreplaqué phénolique 18 mm est souvent recommandé pour sa rigidité et sa résistance à l’humidité. Pour prolonger sa durée de vie et faciliter le décoffrage, le panneau doit être traité. Application d’un saturateur ou d’un vernis hydrofuge, renforts au niveau des nœuds, et protection des chants sont des gestes courants.
Le sol doit être parfaitement stable et nivelé pour garantir la planéité de l’escalier. Des irrégularités peuvent engendrer des fissures et des défauts esthétiques dans le béton. Le nivellement peut nécessiter l’utilisation de béton de nivellement ou de matériaux de remblayage. Un compactage du sol est indispensable avant le début des travaux.
Le montage du coffrage en bois exige précision et méthode. Les éléments en bois (poutres, contreplaqué) sont assemblés selon les plans, en utilisant des équerres métalliques pour assurer la rigidité de la structure. Un étayage solide est crucial, surtout pour les escaliers longs et complexes. Le contreplaqué doit être parfaitement ajusté pour empêcher toute fuite de béton. L’utilisation de serre-joints est essentielle pour maintenir la pression et garantir la stabilité de l’ensemble. Vérifiez régulièrement l’alignement et la verticalité de la structure.

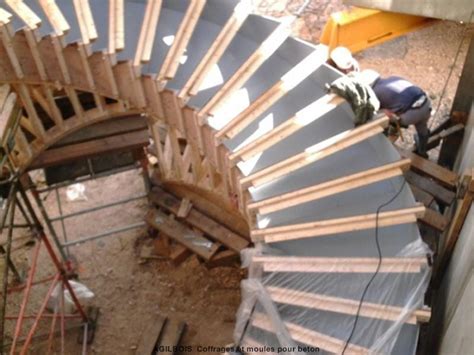

Pour les escaliers tournants ou en spirale, l’utilisation de gabarits en bois ou en métal est indispensable. Ces gabarits servent de guide pour la découpe et l’assemblage des éléments du coffrage, garantissant des formes précises et une cohérence esthétique. Pour les courbes, on peut utiliser des lattes cintrées, du contreplaqué flexible ou des techniques de cintrage spécifiques au bois.
Les Systèmes de Coffrage Métallique : Précision et Rapidité

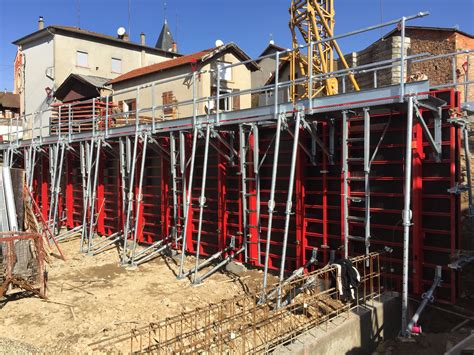

Les systèmes de coffrage métallique, souvent modulaires, offrent une robustesse et une précision inégalées. Composés de panneaux en acier ou en aluminium, ils sont faciles à assembler et à démonter, permettant un gain de temps considérable. Ces systèmes sont réutilisables, ce qui en fait un investissement rentable pour les professionnels. La précision des panneaux et leur système de fixation garantissent une finition impeccable du béton, avec des marches parfaitement droites et alignées. Le temps de montage est significativement plus court que pour le coffrage bois.
Avantages : Précision extrême, rapidité de mise en œuvre, résistance élevée, réutilisable, finition impeccable.Inconvénients : Coût d’investissement initial élevé, moins flexible pour les formes très complexes, nécessite une certaine technicité pour l’assemblage.
Pour des projets récurrents ou des formes complexes (escaliers circulaires, rampes spéciales), l’acier offre une grande précision et une excellente longévité. Les systèmes en plastique modulaire apportent légèreté et rapidité d’assemblage. Ils conviennent bien aux chantiers rapides et aux configurations répétitives. L’assemblage est l’étape qui conditionne la géométrie finale. Les éléments doivent être alignés, étanches et parfaitement calés. Les erreurs d’alignement impliquent des reprises de coffrage coûteuses. Les étais et les poutres de renfort supportent le poids du béton et évitent le fléchissement. On positionne les étais sous les points de charge et on les ajuste finement pour répartir la pression.
Les Coffrages Préfabriqués : Efficacité et Solutions Modernes
Les coffrages préfabriqués, souvent en polystyrène expansé ou en matériaux composites, constituent une solution rapide et propre pour réaliser des escaliers aux formes standardisées. Certains systèmes intègrent une isolation thermique, un atout majeur pour améliorer le confort thermique du bâtiment. La mise en place est relativement simple et rapide, ce qui représente un gain de temps significatif, particulièrement intéressant pour les projets où les délais sont contraints. Toutefois, leur adaptabilité aux formes complexes reste limitée.
Avantages : Rapidité de mise en œuvre, isolation thermique intégrée (certains modèles), finition propre, gain de temps significatif.Inconvénients : Coût souvent élevé, formes standardisées, moins de flexibilité pour les escaliers personnalisés.
Les escaliers préfabriqués en béton doivent répondre aux exigences de la norme NF EN 14843. Les règles de conception sont définies dans l’Eurocode 2, les règles de mise en œuvre du DTU 21 doivent être respectées. Depuis le 1er janvier 2009, les escaliers préfabriqués en béton doivent être marqués CE, avec un attestation 2+. Les éléments peuvent également être certifiés NF.
Le transport sur le chantier s'effectue par camion. Un engin de levage doit être prévu afin de positionner l’escalier à sa place dans l’ouvrage. L’escalier préfabriqué est intégré dans son logement. Une fois bien positionné, il est généralement mis de niveau horizontalement et verticalement à l’aide d’étais. L’escalier préfabriqué s’appuie généralement sur les paliers. Placé après la réalisation des planchers, il repose sur des poutres ou sur des consoles prévues sur la tranche du palier. Posé avant les planchers, il est étançonné, verticalement et/ou horizontalement, et les armatures en attente sont reprises dans le béton armé du palier.
Le Coffrage Perdu : Simplicité et Isolation Intégrée
La technique du coffrage perdu consiste à utiliser un matériau qui reste en place après le coulage du béton, devenant ainsi partie intégrante de la structure. Le polyuréthane expansé est un choix fréquent, grâce à sa facilité de mise en œuvre, ses propriétés isolantes et son faible coût. Cette solution permet de gagner du temps et de réduire les coûts liés au décoffrage. Cependant, cette méthode convient principalement aux escaliers aux formes simples et aux projets où l’isolation est un critère prioritaire. La finition du béton est directement liée à la qualité du coffrage perdu et nécessite plus de minutie en amont.
Avantages : Économie de temps et de coûts liés au décoffrage, isolation thermique intégrée, simplicité de mise en œuvre.Inconvénients : Non réutilisable, moins de contrôle sur la finition du béton, adapté à des formes géométriques simples.
Concernant les escaliers extérieurs, le coffrage perdu peut être une solution intéressante pour l'isolation, mais il faut être particulièrement attentif à l'étanchéité pour prévenir les infiltrations d'eau qui pourraient causer des fissures dues au gel. L'application d'un produit imperméabilisant annuel est fortement recommandée pour prolonger la durée de vie de l'ouvrage.
Les Étapes Clés de la Réalisation d'un Coffrage d'Escalier
La réussite d’un coffrage repose sur une planification rigoureuse et une exécution précise. Nous allons détailler les étapes clés pour un coffrage traditionnel en bois, facilement adaptable aux autres méthodes.
1. Planification et Mesures Précises

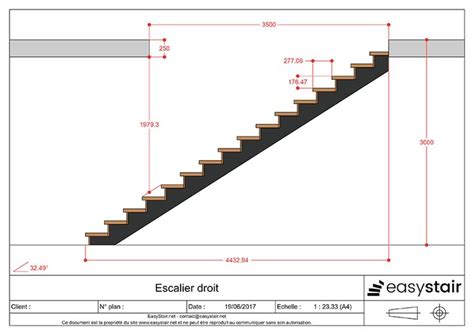

Avant toute chose, des plans précis sont indispensables. Ils doivent inclure : la hauteur totale de l’escalier (ex: 3 mètres), la hauteur de chaque marche (ex: 17cm), la profondeur de chaque marche (ex: 25cm), la largeur de la volée (ex: 1 mètre), l’angle d’inclinaison (ex: 35 degrés), et le nombre de marches (ex: 18 marches). Des logiciels de CAO peuvent simplifier cette étape. N’oubliez pas de prévoir une marge d’erreur de 5 à 10 mm pour les mesures. La première étape consiste à confronter les plans à la réalité du terrain. Je commence toujours par vérifier les cotes en plusieurs points : largeur, hauteur sous plafond, niveau de départ et arrivée. Les prises de mesures doivent être répétées et consignées. Une erreur de quelques millimètres sur la hauteur de marche se traduit par une irrégularité ressentie à la montée.
Pour un escalier de 10 marches et une hauteur de 2.5 mètres, prévoyez environ 20 mètres linéaires de bois. Le coût du bois pour un coffrage d’escalier peut varier entre 100 et 500 euros selon les dimensions et le type de bois.
2. Préparation du Support
Le sol doit être parfaitement stable et nivelé pour garantir la planéité de l’escalier. Des irrégularités peuvent engendrer des fissures et des défauts esthétiques dans le béton. Le nivellement peut nécessiter l’utilisation de béton de nivellement ou de matériaux de remblayage. Un compactage du sol est indispensable avant le début des travaux. Avant de mettre en place les blocs marches, la surface du sol support doit être correctement préparée. Pour cela, nous vous conseillons d’effectuer vos travaux durant la saison ensoleillée car l’eau de pluie pourrait alourdir la terre et rendre vos travaux plus compliqués. La préparation du sol avant construction d’un escalier implique le retrait de toute végétation, le nivellement du sol, le décaissement et la création d’une base solide et plane. Pour ce faire, il est tout à fait possible d’utiliser une plaque vibrante afin de bien tasser la terre, d’appliquer une base de sable tassé ou de couler du béton. Si vous ne souhaitez pas recourir à la pose d’une dalle béton, sachez que la pose de bloc marche en pierre directement sur de la terre peut être une solution envisageable. C’est le cas, par exemple, d’une pose d’escalier dans un talus pentu.
Faire un escalier extérieur à l’aide de blocs marches posés sur une dalle béton est un processus plus sûr et relativement simple. Commencez vos travaux de bricolage en décaissant la terre de votre jardin sur une profondeur d’environ 50 à 80 cm par rapport à la forme de l’escalier fini. Lorsque cela est fait, pensez à bien compacter votre sol puis recouvrez la surface d’une couche de drainage d’au moins 20 cm. Cette couche de drainage servira de couche antigel et peut être composée de graviers ou de concassés. Afin d’établir le coffrage du socle, il est impératif d’utiliser des planches en bois à la fois solides et résistantes à l’humidité. Lors de cette étape, veillez à recréer à l’identique l’escalier souhaité en prenant en compte le rapport de pente et les dimensions de vos futures marches. N’hésitez pas à maintenir vos planches à l’aide de piquets en bois pour garantir la stabilité de votre coffrage. Remplissez le coffrage de béton maigre et tassez-le à l’aide d’une dameuse. Laissez reposer 2 à 3 jours afin que votre dalle béton soit bien durcie et retirez le coffrage.
3. Montage du Coffrage
Le montage du coffrage en bois exige précision et méthode. Les éléments en bois (poutres, contreplaqué) sont assemblés selon les plans, en utilisant des équerres métalliques pour assurer la rigidité de la structure. Un étayage solide est crucial, surtout pour les escaliers longs et complexes. Le contreplaqué doit être parfaitement ajusté pour empêcher toute fuite de béton. L’utilisation de serre-joints est essentielle pour maintenir la pression et garantir la stabilité de l’ensemble. Vérifiez régulièrement l’alignement et la verticalité de la structure.
Les éléments doivent être alignés, étanches et parfaitement calés. Les étais et les poutres de renfort supportent le poids du béton et évitent le fléchissement. On positionne les étais sous les points de charge et on les ajuste finement pour répartir la pression.
4. Mise en Place de l'Armature en Acier
L’armature en acier est essentielle pour la résistance de l’escalier. Elle doit être correctement positionnée et liée pour assurer une bonne répartition des contraintes. La conception de l’armature dépend des dimensions de l’escalier et de la charge prévue. Il est important de respecter les distances minimales entre les barres d’acier et d’assurer un bon recouvrement pour une continuité optimale de la structure. Pour un escalier standard, on utilise généralement des barres d’acier de 8 à 12 mm de diamètre.
Pose des armatures Avant de continuer le coffrage, il est indispensable de mettre en place le ferraillage de la paillasse selon les calculs de dimensionnement réalisés. Le façonnage, la mise en place et la fixation des armatures doivent être réalisés conformément au DTU 21 (norme NF P 18-201). Ne pas oublier les armatures aux points d’ancrage dans les murs et les planchers ! Vient ensuite le coffrage des contremarches. Il doit être réalisé du bas vers le haut de l’escalier, en positionnant des planches verticales, soutenues par des taquets, à l’extérieur du traçage effectué. Les marches, quant à elles, sont laissées à l’air libre. Enfin, les planches de contremarches sont renforcées en leur milieu afin d’éviter leur déformation à la poussée du béton lors du coulage.
Le ferraillage des escaliers : poussée au vide
5. Préparation du Coffrage avant Coulage
Pour éviter les fuites de béton, utilisez des joints étanches (silicone, mousse expansive), un film plastique pour protéger le bois et assurez-vous que le contreplaqué est bien fixé et sans fissures. Appliquez un produit démoulant (huile de décoffrage, spray silicone) sur le coffrage pour faciliter le décoffrage et prévenir les dommages au béton. Avant le coulage, il est indispensable de préparer les surfaces. Le bois nécessite l’application d’un traitement hydrofuge pour limiter l’absorption d’eau. Un produit de démoulage adapté doit être appliqué uniformément. Le soin apporté à cette phase conditionne l’aspect final.
6. Coulage du Béton
Le béton utilisé doit être conforme à la norme NF EN 206-1. Une fois les armatures positionnées et le coffrage terminé, le béton est introduit en commençant par remplir la première marche au départ de l’escalier. Le béton doit être plastique ; trop sec, il ne serait pas possible de le mettre en œuvre, trop liquide, il risquerait de déborder dans les marches inférieures selon le principe des vases communicants. Le béton doit être mis en place (et non versé) et parfaitement serré dans le coffrage. La partie des marches à l’air libre doit être arasée et traitée selon la finition choisie par le maître d’ouvrage (béton brut ou revêtement). Le coulage se réalise généralement en une seule phase, en commençant par la marche la plus basse et en remontant. Le vibrage est une étape clé pour chasser les bulles d’air et assurer la compacité du béton. On utilise un vibrateur interne ou externe selon le volume coulé.
7. Décoffrage et Retouches
Une fois le béton ferme au toucher sur le dessus des marches (environ 48 h), le coffrage peut être retiré. Les côtés de l’escalier peuvent être lissés et les éventuels trous colmatés avec du béton. Il est conseillé d’attendre au moins 7 jours avant de marcher sur l’escalier et d’installer une rampe. Après décoffrage, il faut inspecter chaque marche : reboucher les éventuelles bulles ou manques de matières, poncer les zones rugueuses et vérifier l’équerrage. Le soin apporté aux retouches influence la longévité et l’apparence.
Le ferraillage des escaliers : poussée au vide
Finitions et Revêtements : Personnaliser Votre Escalier

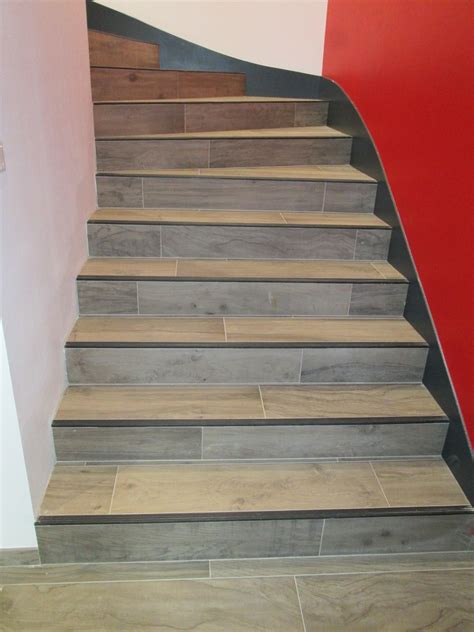

L’avantage d’un escalier en béton est qu’il permet l’utilisation de tous types de revêtement de sol sur les marches. Le béton peut soit être “brut”, et donc exempt de finition, ou au contraire décliné dans la couleur et la surface voulue (lisse, polie, sablée, lavée, structurée…). On peut également habiller les marches d’autres matières telles que le bois, le carrelage, la pierre naturelle, etc.
Les revêtements scellés sont une option durable. Les prescriptions de mise en œuvre des revêtements scellés sont précisées dans le DTU 52.1. Les surfaces destinées à recevoir un revêtement scellé doivent toujours être rugueuses pour permettre l’adhérence du mortier de pose. En fonction de la sévérité d’usage de l’escalier et du revêtement choisi (carreaux céramiques, dalles en béton, dalles en pierre naturelle), le mortier de scellement devra répondre à des dosages bien définis. Le revêtement est directement scellé sur l’escalier. Dans le cas de revêtement des contremarches, il est également directement scellé sur le support et doit recouvrir la marche inférieure.
Des prescriptions particulières sont à respecter pour la pose des revêtements PVC en escalier. Elles sont rassemblées dans le paragraphe 6.3.5 de la partie 1-1 du DTU 53.2 et précisent notamment les points suivants : les surfaces destinées à recevoir un tel type de revêtement doivent être planes, sèches et lisses. Les colles utilisées doivent être adaptées à l’envers du revêtement. Le découpage et la pose des plats de marches et des contremarches par collage en plein s’effectuent séparément.
Consignes de Sécurité et Normes
La sécurité du chantier se gère en amont : barrières, signalisation, EPI pour les opérateurs, et vérification régulière des étais. Les normes dictent les dimensions minimales et maximales des marches, la hauteur des contremarches, la largeur utile et les dispositifs de sécurité (garde-corps, antidérapant). Les spécifications dimensionnelles de sécurité pour les rampes d’escalier sont précisées dans la norme NF P 01-012.
- Hauteurs de protection : Distance verticale entre la face supérieure de la main courante et le nez de marche ou le sol du palier. La hauteur de protection des rampes sur volée est de 90 cm. Pour les rampes sur palier, la hauteur de protection est de 1 m dans la zone où la main courante est horizontale, mais elle peut être ramenée à 90 cm si la largeur du jour d’escalier est ≤ 60 cm.
- Main courante : Les escaliers construits entre parois continues doivent être munis d’au moins une main courante indépendante. La distance horizontale minimale entre la main courante et la paroi doit être de 5 cm. Dans le cas d’ERP, la saillie de la main courante ne devra pas excéder 10 cm.
- Rampes pleines et ajourées : Les vides de grande hauteur entre barreaux ou éléments verticaux ne doivent pas dépasser 11 cm de large. Les vides de grande largeur entre éléments parallèles à la pente de l’escalier, mesurés perpendiculairement à la pente, ne doivent pas excéder 18 cm. Les vides entre éléments autres que verticaux ou parallèles à la pente ne doivent pas permettre le passage d’un gabarit rectangulaire de 25 cm x 11 cm.
Les Références Normatives et Utiles
Les textes de référence (liste non exhaustive) incluent les arrêtés relatifs à l'accessibilité handicapés, le DTU 21 pour l'exécution des ouvrages en béton, la norme NF EN 206-1 pour le béton, et la norme NF P 01-012 pour les garde-corps. Les DTU sont disponibles auprès de l'Afnor ou du CSTB. Les arrêtés et circulaires sont disponibles gratuitement sur le site www.legifrance.gouv.fr.
Voici quelques sites internet utiles :
- www.pbm.fr
- www.capremib.com
- www.chazey-bons-prefa.fr
- www.morin-systeme.fr
- www.lgbeton.fr
- www.coffragebeck.fr
- www.parexlanko.com
- www.cerib.com
- www.snbpe.org
- www.infociments.fr
Le Coffrage Plastique Spécifique pour Escalier
Bien que le terme "coffrage plastique" puisse évoquer des solutions modulaires ou préfabriquées, il est important de noter l'existence de systèmes spécifiquement conçus pour le coffrage d'escaliers, qui peuvent intégrer des éléments en plastique pour leur légèreté et leur facilité de manipulation. Ces systèmes, souvent modulaires, visent à simplifier le processus de coffrage traditionnel.
Un kit de coffrage pour escalier en béton regroupe les éléments nécessaires pour façonner les marches et contremarches avant le coulage du béton : panneaux, piges, étais, fixations et parfois gabarits modulaires. Au-delà de l’aspect pratique, le kit de coffrage conditionne la géométrie, la qualité de surface et la durabilité de l’escalier.
Le système se compose généralement d'un gabarit métallique (contremarche) d'une hauteur fixe et ajustable en longueur. Des renforts peuvent être inclus pour maintenir les contremarches. Sa conception peut intégrer des matériaux plastiques résistants pour certaines parties, offrant ainsi robustesse, durabilité et résistance à la poussée du béton. Réutilisable et léger, ce système ingénieux représente une alternative économique et pratique aux méthodes traditionnelles de coffrage bois ou aux escaliers préfabriqués. Il évite la réalisation fastidieuse et chronophage de coffrages en bois, offrant ainsi une mise en œuvre rapide et facile.
Le réglage de la longueur se fait en faisant coulisser la contremarche à l'aide d'une vis de serrage intégrée au gabarit pour l'ajuster à la longueur souhaitée. Pour les contremarches d'une largeur égale ou supérieure à une certaine mesure, des pièces de renfort peuvent être mises en place. Une fois le béton durci, le démontage des contremarches est facilité.
Ces systèmes, en combinant par exemple des éléments métalliques et plastiques, visent à optimiser la rapidité de montage, la précision des formes et la facilité de décoffrage, tout en garantissant un résultat final de qualité professionnelle. Ils constituent une évolution intéressante par rapport aux méthodes purement traditionnelles, sans pour autant négliger les principes fondamentaux de la maçonnerie.
