Le coffrage de poteaux est une étape cruciale dans la construction d'ouvrages en béton armé. Il s'agit d'une structure provisoire dont le rôle est de contenir le béton frais jusqu'à sa prise et son durcissement, lui conférant ainsi la forme désirée. La qualité de la réalisation d'un coffrage, qu'il soit pour des poteaux, des murs ou d'autres éléments structurels, exige une attention méticuleuse à chaque phase du processus, car les imperfections, une fois le béton durci, sont souvent irréparables. Ce guide explore en détail les différentes techniques, matériaux et bonnes pratiques pour le coffrage de poteaux sur chantier, en abordant les aspects pratiques, les normes de sécurité et les solutions adaptées aux diverses contraintes.
Comprendre le Rôle et les Exigences du Coffrage
Avant de plonger dans les spécificités techniques, il est essentiel de saisir la fonction primordiale du coffrage. Il agit comme un moule, un réceptacle qui dicte la géométrie finale de l'élément en béton. Au-delà de cette fonction de mise en forme, le coffrage doit également répondre à plusieurs exigences fondamentales :
- Stabilité : Le coffrage doit être autostable ou stabilisé par des moyens appropriés pour résister aux pressions exercées par le béton frais, les vibrations, et les contraintes externes comme le vent. Des dispositifs tels que des triangles de stabilisation ou des tours d'étaiement sont couramment utilisés.
- Étanchéité : Il doit empêcher la fuite du lait de béton (la partie la plus fluide du béton), qui pourrait compromettre la résistance et l'aspect de l'ouvrage fini.
- Rigidité : Le coffrage ne doit pas se déformer sous la pression du béton. Des raidisseurs horizontaux et verticaux, ainsi que des systèmes de serrage adéquats, sont indispensables.
- Facilité de mise en œuvre et de décoffrage : Les systèmes de coffrage doivent permettre un montage rapide et sécurisé, ainsi qu'un démontage aisé sans endommager le béton ou les éléments du coffrage eux-mêmes. L'utilisation d'agents de démoulage (huiles) est une pratique courante pour faciliter cette étape.
- Qualité de la surface : La "peau" du coffrage, c'est-à-dire la surface en contact avec le béton, détermine l'aspect final du poteau. Selon le matériau utilisé (bois, métal, carton), l'aspect peut varier de brut à très lisse.
Normes et Sécurité
La sécurité sur chantier est une préoccupation majeure. Le coffrage, en tant que structure temporaire, doit être conçu et mis en œuvre dans le respect des normes en vigueur. La norme NP 93-350, par exemple, impose des limites à la force du vent admissible pour la stabilisation des coffrages, fixée à un maximum de 85 km/h. Il est donc impératif de surveiller les conditions météorologiques et de prendre les mesures nécessaires pour garantir la stabilité de l'ouvrage, surtout en cas de vents forts.
Les Différents Types de Coffrages de Poteaux
Le choix du type de coffrage dépend de plusieurs facteurs : la forme et les dimensions du poteau, le volume de béton à couler, la fréquence d'utilisation, le budget, et le niveau de finition souhaité.
Le Coffrage Traditionnel en Bois
Le coffrage en bois reste une solution polyvalente et largement utilisée, notamment pour sa facilité de mise en œuvre et son coût généralement maîtrisé.
Les Bois de Coffrage
La sélection du bois est déterminante pour la qualité du coffrage. Les bois utilisés doivent être bien plans, exempts d'impuretés et présenter des angles droits. Les dimensions courantes des éléments de bois pour coffrage incluent :
- Tasseaux ou liteaux : de 27 × 27 mm ou 41 × 41 mm.
- Voliges : de 100 ou 115 mm de largeur et de 12 ou 15 mm d'épaisseur.
- Planches : de 120 à 330 mm de largeur et 27 à 41 mm d'épaisseur.
- Chevrons : de 60 × 60 mm ou 80 × 80 mm.
- Bastaings : de 160 ou 185 mm de largeur sur 65 mm d'épaisseur.
- Madriers : de 225 mm de largeur et 75 ou 100 mm d'épaisseur.
Les dimensions classiques des coffrages en bois sont limitées en hauteur, généralement à 4 mètres. Les sections carrées varient de 200 × 200 mm à 400 × 400 mm, tandis que les sections rectangulaires courantes sont de 200 × 250 mm, 200 × 300 mm et 300 × 400 mm.
Mise en Œuvre d'un Coffrage en Bois
La procédure typique pour la mise en place d'un coffrage en bois pour poteau comprend plusieurs étapes :
- Implantation : Le poteau est d'abord implanté sur le chantier en traçant ses axes.
- Mise en place des armatures : Les armatures d'acier, qui rigidifieront le poteau et assureront son ancrage dans la fondation, sont installées. Il est recommandé de les caler pour faciliter l'enrobage par le béton lors du coulage.
- Montage des panneaux coffrants : Les panneaux (planches ou contreplaqué) sont assemblés pour former les quatre côtés du poteau. Pour les sections carrées ou rectangulaires, les grands côtés enserreront ou coinceront les petits côtés, formant ainsi la "peau" coffrante.

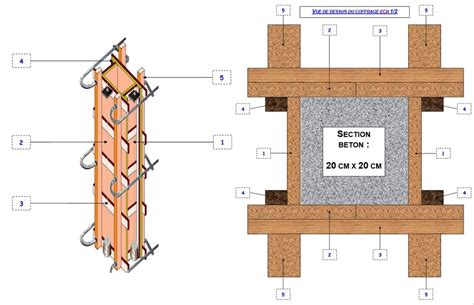

- Installation des raidisseurs : Des raidisseurs horizontaux sont plaqués contre les grands côtés des panneaux, généralement tous les 50 cm. Ils constituent l'ossature qui soutient la peau coffrante et sont maintenus par des serre-joints ou des tiges filetées. Des raidisseurs verticaux aux angles extérieurs et des cales pour maintenir les petits côtés complètent l'ossature.
- Contreventement : Des étais métalliques inclinés sont utilisés pour contreventer l'ensemble et assurer la stabilité du coffrage.
- Préparation au décoffrage : Pour faciliter le démoulage et éviter que les planches ne collent au béton, il est fortement recommandé d'appliquer une huile de décoffrage sur la face intérieure des planches.
Pour des poteaux de plus grandes dimensions ou des exigences spécifiques, des systèmes de réglage verticaux et transversaux peuvent être intégrés. Des dispositifs de sécurité sont également mis en place sur les chantiers pour garantir la stabilité de l'ouvrage jusqu'à ce que le béton ait atteint une résistance suffisante.
Réussir le Coffrage des poteaux !
Le Coffrage en Carton (Tube Cartonné)
Les coffrages en tube de carton, souvent appelés "coffrages perdus" car ils sont généralement à usage unique, sont particulièrement adaptés pour les poteaux de section circulaire, carrée ou d'autres formes spécifiques.
Tubes Cylindriques en Carton
Ces tubes sont fabriqués par un procédé de "spiralage", où des bandes de carton sont contrecollées et souvent revêtues d'un film étanche intérieur. Cette peau plastique facilite l'obtention d'un béton lisse et simplifie le décoffrage. Leur légèreté les rend faciles à manipuler. Ils sont généralement peu déformables, à condition de ne pas être excessivement exposés à l'eau. Certains fournisseurs proposent un film plastique protecteur extérieur.
Les tubes sont disponibles dans une large gamme de dimensions :
- Hauteurs standard : de 3 à 4 mètres, avec des diamètres allant de 20 à 50 cm.
- Dimensions plus importantes : tubes de 6 mètres de haut et de 50 à 100 cm de diamètre.
- Longueurs exceptionnelles : tubes de 8, 10 et 12 mètres pour des diamètres de 20, 25 ou 30 cm.
Ces tubes peuvent également être conçus avec des profils intérieurs permettant de réaliser des poteaux carrés, hexagonaux, octogonaux, ou avec des cannelures.
Mise en Œuvre d'un Coffrage en Carton
La mise en œuvre d'un coffrage en carton requiert une attention particulière à sa stabilité :
- Fixation à la base : Le tube est souvent emboîté à la base sur une talonnette de béton (hauteur de 5 à 8 cm) pour assurer sa stabilité verticale et son ancrage. La base du poteau doit être de niveau et bien préparée.
- Stabilisation en tête : En tête du coffrage, il est nécessaire de le ceinturer avec un cadre en planches qui doit prendre appui sur une structure solide (un autre porteur, le sol, ou un échafaudage). Des étais peuvent être utilisés pour caler ce cadre.
- Utilisation de bracons : Des bras inclinés, appelés bracons, peuvent également être employés pour stabiliser le coffrage, prenant appui plus bas sur celui-ci.
- Échafaudages et supports : Sur les chantiers, un échafaudage en tour sert souvent à maintenir le tube, et le coffrage bois peut s'y appuyer.
Le décoffrage des tubes en carton se fait généralement à l'aide d'un outil tranchant comme un cutter, et le tube est déchiré, parfois après ré-humidification pour faciliter l'opération.
Le Coffrage avec Banche

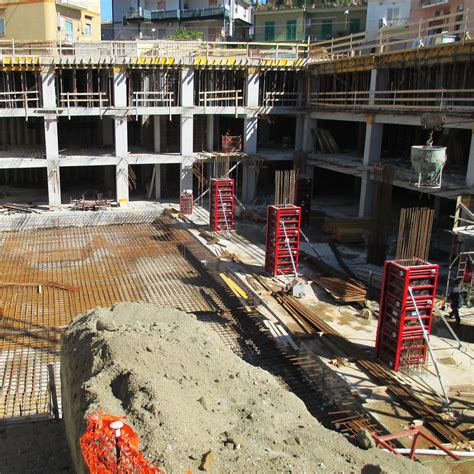

Les banches sont des panneaux de coffrage modulaires, souvent en métal ou en bois multiplis, utilisés pour des structures de plus grande taille et nécessitant une grande rapidité de mise en œuvre. Elles peuvent être utilisées pour le coffrage de poteaux, notamment ceux de petite largeur.
Lorsqu'une bance est utilisée comme support de stabilité pour un coffrage en tube de carton, elle offre une assise solide. Pour les coffrages de poteaux en façade, l'utilisation de banches spécifiques ou de plates-formes de travail en encorbellement (PTE) est une solution courante.
Coffrages Spécifiques : Demi-Coquilles et Ailes de Moulin
Pour des poteaux de formes variées et nécessitant une grande précision dimensionnelle et une verticalité parfaite, des systèmes de coffrage professionnels sont employés.
- Coffrage en demi-coquilles : Composé de deux éléments qui glissent l'un sur l'autre, il permet de coffrer des poteaux carrés ou rectangulaires de différentes tailles.
- Coffrage en ailes de moulin : Constitué de 4 panneaux triangulaires ou en équerre qui s'assemblent ou glissent, il est conçu pour coffrer des poteaux carrés et rectangulaires de multiples dimensions.
Ces systèmes, souvent dotés de vérins, assurent une verticalité parfaite. La peau coffrante est généralement en tôle épaisse (par exemple, 4 mm) pour une résistance accrue aux chocs. Pour de très grandes sections, des coffrages à piston peuvent être utilisés pour réaliser des sections rectangulaires allongées, de 1 mètre de largeur et plus.
Coffrage en Façade : Défis et Solutions
Le coffrage de poteaux réalisés en façade du bâtiment présente des défis spécifiques, notamment en termes d'accès et de sécurité. Plusieurs stratégies peuvent être adoptées :
- Plate-forme de Travail en Encorbellement (PTE) : Ces plateformes, fixées en porte-à-faux sur la structure, offrent un espace de travail sécurisé pour les opérateurs.
- Coffrage outil spécifique : Des systèmes de coffrage conçus pour s'adapter aux contraintes de la façade, permettant un montage depuis l'extérieur.
- Maximisation des tâches à l'intérieur : Dans la mesure du possible, certaines opérations de coffrage et de ferraillage sont réalisées depuis l'intérieur du bâtiment pour réduire l'exposition des ouvriers aux hauteurs et aux conditions extérieures.
Pour les coffrages constitués de petits panneaux assemblés par clavetage ou boulonnage, souvent manuportables, les premiers éléments sont montés depuis le sol. Ensuite, le travail se poursuit depuis une plate-forme sécurisée. Il est crucial que ces éléments soient stabilisés sans gêner l'approche de la plate-forme de travail.
Considerations Pratiques et Conseils
Indépendamment du type de coffrage choisi, plusieurs considérations pratiques peuvent améliorer l'efficacité et la qualité du travail :
- Préparation de la base : Une base de poteau de niveau est essentielle pour assurer la verticalité du coffrage et l'ancrage correct du ferraillage.
- Vérification de l'aplomb et du niveau : L'utilisation d'outils de mesure précis comme un niveau laser est indispensable pour garantir l'alignement et la verticalité des coffrages. La cellule de réception laser, couplée à un niveau laser, permet de déterminer avec exactitude la hauteur et le niveau d'un ouvrage.

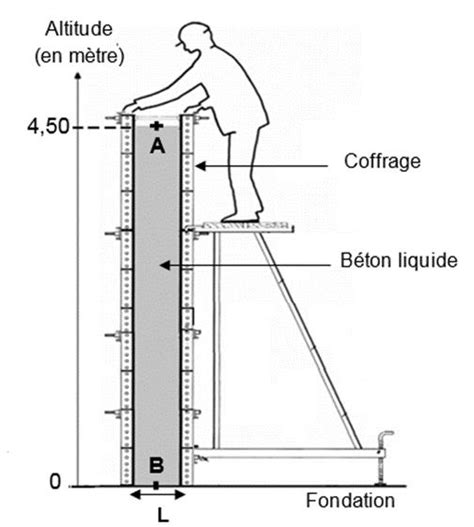

- Gestion de la pression du béton : Il est important de maintenir et renforcer la partie basse des coffrages, car c'est là que la pression du béton frais est la plus élevée. Plus le coffrage est haut, plus cette pression augmente, nécessitant une ossature et un serrage robustes.
- Réutilisation des matériaux : Pour les coffrages en bois, le pré-perçage des planches avant le vissage permet d'éviter l'éclatement du bois et de prolonger la durée de vie des éléments, facilitant ainsi leur réutilisation pour d'autres coffrages sur le projet.
- Contrôle des dimensions : Pour des poteaux de section précise, comme un poteau de 20 x 20 cm et de 160 cm de hauteur, il est nécessaire de sélectionner des planches de coffrage et des éléments de serrage aux dimensions adéquates. Par exemple, pour un tel poteau, on pourrait utiliser 6 planches de coffrage pour les joues latérales, des lattes pour les butées, et des chevrons pour les raidisseurs, avec des moyens de serrage appropriés.
L'Importance du Choix des Matériaux et des Techniques
Le choix entre le bois, le métal, le carton ou des systèmes mixtes dépendra des exigences spécifiques de chaque projet. Les coffrages en métal, par exemple, offrent une grande durabilité et une excellente précision, mais sont plus lourds et plus coûteux. Les coffrages en carton sont économiques pour un usage unique et pratiques pour les formes circulaires. Les coffrages traditionnels en bois, quant à eux, offrent un bon compromis entre coût, flexibilité et facilité de mise en œuvre pour de nombreuses applications courantes.
Pour des ouvrages nécessitant une qualité d'exécution très élevée, faire appel à des entreprises spécialisées dans le coffrage et l'étaiement, comme Doka, peut garantir des résultats impeccables grâce à leur matériel, leur technologie et leur expérience. Ces entreprises peuvent fournir des coffrages de qualité irréprochable, conçus pour répondre aux normes les plus strictes.
En fin de compte, la réussite du coffrage de poteaux sur un chantier repose sur une planification rigoureuse, le choix judicieux des matériaux et des techniques, une mise en œuvre soignée dans le respect des normes de sécurité, et une attention constante aux détails à chaque étape du processus. C'est cette combinaison d'expertise technique et de savoir-faire pratique qui garantit la solidité et la durabilité des ouvrages en béton armé.
