Dans le domaine de la construction, la précision et la clarté de la documentation technique sont primordiales. Le plan de coffrage, en particulier, joue un rôle crucial en dictant la forme et la structure du béton avant sa prise. Au cœur de ce document essentiel se trouve le cartouche, un espace d'information structuré qui sert de point de référence central, garantissant une communication efficace entre toutes les parties prenantes d'un projet. Ce document technique décrit l'ensemble des éléments nécessaires à la réalisation d'un coffrage, c'est-à-dire la structure qui permet de couler du béton dans une forme donnée.

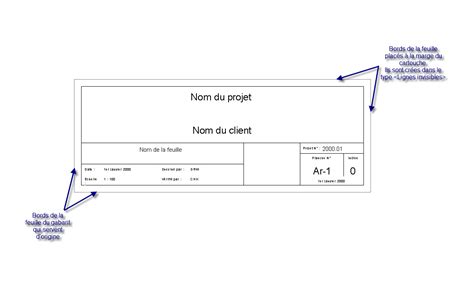

Le Cartouche : Une Interface Essentielle pour l'Exécutant
Considéré comme la page de garde ou la page de couverture d'un plan, le cartouche regroupe une mine d'informations vitales pour l'exécutant sur le chantier. Il ne s'agit pas d'une simple formalité, mais d'un outil indispensable qui permet de naviguer entre différents documents et d'assurer une compréhension mutuelle sans faille. La présence d'un cartouche bien renseigné est synonyme de professionnalisme et contribue grandement à la fluidité des opérations sur le site.
Informations Clés Contenues dans un Cartouche
Un cartouche complet est une véritable carte d'identité pour le plan qu'il accompagne. Il devrait typiquement inclure :
- Le Nom du Chantier : Identifie sans équivoque le lieu où se déroulent les travaux.
- Le Bureau d'Étude Responsable : Mentionne l'entité qui a conçu le plan, apportant une première couche de crédibilité et de responsabilité.
- Le Maître d'Œuvre et le Maître d'Ouvrage : Précise qui dirige le projet et qui en est le commanditaire, clarifiant ainsi les lignes de responsabilité et de décision.
- L'Entreprise Chargée de la Réalisation : Désigne l'entreprise qui mettra en œuvre le plan sur le terrain.
- L'Objet du Chantier : Décrit succinctement la nature des travaux à réaliser.
- La Phase (Projet ou Exécution) : Indique l'étape actuelle du projet, permettant de savoir à quel moment du processus le plan a été réalisé. C'est une information cruciale pour comprendre le niveau de détail et les éventuelles modifications en cours.
- L'Indice du Plan et les Modifications : L'indice du plan permet de situer chaque version dans le processus global du projet. Chaque révision est datée et accompagne un texte synthétique pour indiquer les adaptations ou modifications apportées, offrant ainsi une traçabilité des évolutions du document.
- Le Numéro du Plan et du Dossier : Facilite l'organisation et le classement des documents, permettant de retrouver rapidement un plan spécifique parmi une multitude de fichiers.
- L'Échelle du Plan : Indique le rapport entre les dimensions réelles et celles représentées sur le plan, généralement sous la forme d'un ratio (ex : 1/100). Cela est fondamental pour interpréter correctement les dimensions sur le dessin.
- Les Spécifications Concernant le Béton et les Aciers Utilisés : Détaille les caractéristiques techniques des matériaux, telles que la résistance du béton ou le type d'armatures, qui sont essentielles pour la sécurité et la durabilité de la structure.
- Le Bureau de Contrôle et Autres Informations Diverses : Mentionne les organismes de vérification et toute autre donnée pertinente pour la bonne exécution du projet.
Informations de Contact et de Référence
Au-delà des aspects généraux du projet, le cartouche sert également de point de contact et de référence :
- Informations de Contact : Ce champ contient les informations de contact de l'auteur du plan (architecte, ingénieur, etc.) ou de l'entreprise responsable. Il inclut également les coordonnées du maître d'ouvrage ainsi que l'adresse du projet. Cette section est vitale pour toute question ou clarification nécessaire.
- Nature du Document : Ce champ précise la nature du document et le type de plan qu'il représente. Il peut s'agir d'un "Plan de site", d'un "Plan d'étage", ou d'une "Carte topographique". Pour un plan de coffrage, il sera spécifiquement indiqué comme tel.

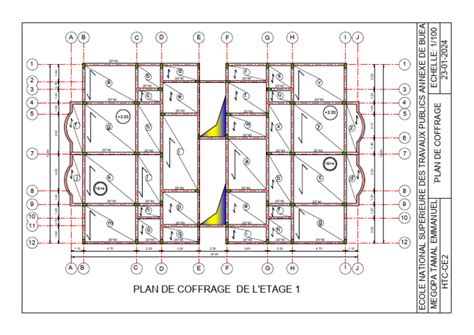

La Représentation des Éléments Structurels sur les Plans de Coffrage
Le dessin de plans est un art complexe, alliant créativité, communication visuelle et précision technique. Dans le contexte du plan de coffrage, il s'agit de représenter fidèlement des éléments concrets qui seront mis en œuvre. Pour cela, des conventions de représentation et de repérage sont rigoureusement appliquées.
Conventions de Représentation et de Repérage
Sur un plan, tous les éléments du bâtiment sont identifiés par des notations (repérage) et des hachures conventionnelles. Ces repérages permettent de distinguer clairement chaque élément structurel et de comprendre son rôle et sa dimension.
- Les Massifs : Identifiés par la lettre majuscule M-n- suivie d’un numéro repère, exemple : M-1-, M-2-, M-3-. Ils constituent la base de la structure, transmettant les charges au sol.
- Les Semelles : Identifiées par la lettre majuscule S-n- suivie d’un numéro repère, exemple : S-1-, S-2-, S-3-. Elles répartissent les charges des éléments porteurs sur le sol.
- Les Poteaux : Peuvent être identifiés par la lettre majuscule P-n- suivie d’un numéro repère, exemple : P-1-, P-2-, P-3-. Ces éléments verticaux supportent les charges des niveaux supérieurs.
- Les Chaînages Verticaux : Identifiés par les lettres majuscules CV-n- suivies d’un numéro repère, exemple : CV-1-, CV-2-, CV-3-. Ils assurent la liaison et le renforcement entre les éléments verticaux.
- Les Chaînages Horizontaux : Peuvent être identifiés par les lettres majuscules CH-n- suivies d’un numéro repère, exemple : CH-1-, CH-1-, CH-1-. Ils relient les éléments porteurs horizontalement, contribuant à la rigidité de l'ensemble.
- Les Renforts Verticaux : Identifiés par les lettres majuscules RV-n- suivies d’un numéro repère. Ces éléments ajoutent une résistance supplémentaire aux contraintes verticales.
- Les Linteaux : Identifiés par la lettre majuscule L-n- suivie d’un numéro repère, exemple : L-1-, L-2-, L-3-. Ils franchissent les ouvertures dans les murs, supportant la maçonnerie au-dessus.
- Les Consoles : Identifiés par la lettre majuscule C-n- suivie d’un numéro repère, exemple : C-1-, C-2-, C-3-. Ce sont des éléments en porte-à-faux, souvent utilisés pour supporter des charges externes.
- Les Murs en Béton Armé (Voiles) : Identifiés par la lettre majuscule V-n- suivie d’un numéro repère, exemple : V-1-, V-2-, V-3-. Ces éléments verticaux assurent le contreventement et la portance, souvent utilisés pour les murs de soutènement ou les noyaux des bâtiments.
- Les Poutres Voile : Identifiées par les lettres majuscules PV-n- suivies d’un numéro repère, exemple : PV-1-, PV-2-, PV-3-. Ce sont des poutres de grande hauteur, souvent utilisées pour franchir de grandes portées ou pour des fonctions structurelles spécifiques.
- Les Murs en Maçonnerie : Indiqués par la lettre majuscule M-n- avec numéro repère, exemples : M-1-, M-1-, M-3-. Bien que le plan de coffrage se concentre sur le béton armé, les murs en maçonnerie peuvent être représentés pour indiquer leur position relative et les interfaces avec les éléments en béton.
Éléments Spécifiques du Coffrage et des Ouvertures
Le plan de coffrage détaille non seulement les éléments structurels, mais aussi les spécificités liées à la mise en œuvre du béton.

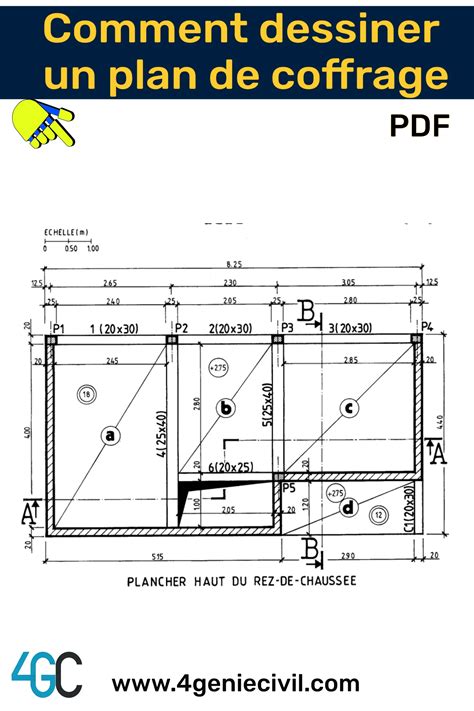

- Les Poutres : La référence des poutres doit préciser dans l’ordre suivant : largeur et hauteur. Par exemple, pour désigner que la poutre A1 fait 22 cm de largeur et 30 cm de hauteur. Cette précision est fondamentale pour la conception et la réalisation du coffrage.
- Les Ouvertures : Ce sont les portes, les fenêtres et les passages en béton armé. Leur emplacement, leurs dimensions et leur forme doivent être clairement indiqués sur le plan de coffrage pour que le coffrage soit réalisé en conséquence.
- Les Réservations : Ce sont les emplacements prévus pour les canalisations, les gaines techniques et les appareils sanitaires. Ces "trous" dans le béton sont essentiels pour l'intégration des réseaux et équipements, et leur positionnement précis doit être défini dès la phase de conception du coffrage.
Le Tableau des Détails : Dimensions et Spécifications
Le tableau des détails est essentiel dans le plan de coffrage pour montrer les dimensions réelles des éléments de ce plan. Il complète les informations graphiques en fournissant des données quantitatives précises. En outre, le cartouche peut inclure une légende expliquant les symboles, abréviations et autres conventions graphiques utilisés dans le plan. Cette légende est cruciale pour une interprétation correcte par tous les corps de métier.
Les formats de Feuilles de Dessin : Un Standard International
La représentation graphique des plans de construction ne serait pas complète sans une standardisation des formats de papier. En dessin technique, l'utilisation de formats spécifiques assure une cohérence et une facilité de manipulation des documents. Bien qu'il existe de nombreux formats de papier, le dessin technique s'appuie sur une série de formats normalisés, principalement issus de la série A.
La Série A : Un Système Logique et Pratique
La série de formats A est basée sur un principe simple et efficace : chaque format a une surface deux fois plus petite que le format précédent et deux fois plus grande que le format suivant. Le format de base est l'A4.
- Format A4 : C'est le format de référence, avec des dimensions de 210 mm de largeur et 297 mm de longueur (format portrait).
- Format A3 : Il correspond à deux formats A4 mis côte à côte, soit 420 mm de largeur et 297 mm de longueur. Pour calculer les dimensions : la longueur du format A3 est deux fois la largeur du format A4 (2 x 210 mm = 420 mm), et la largeur du format A3 est égale à la longueur du format A4 (297 mm).
- Format A2 : Il correspond à deux formats A3, soit 594 mm de largeur et 420 mm de longueur. La longueur de l'A2 est le double de la largeur de l'A3 (2 x 297 mm = 594 mm), et sa largeur est égale à la longueur de l'A3 (420 mm).
- Format A1 : Il correspond à deux formats A2, soit 840 mm de largeur et 594 mm de longueur.
- Format A0 : C'est le plus grand format de la série, correspondant à deux formats A1, soit 1188 mm de largeur et 840 mm de longueur.
Ce système de calcul permet de passer d'un format à l'autre de manière intuitive, facilitant l'impression, la reproduction et le classement des plans.
| Format | Longueur | Largeur | Relation avec les formats précédents |
|---|---|---|---|
| A4 | 297 mm | 210 mm | Format de base |
| A3 | 420 mm | 297 mm | 2 x A4 (en largeur) |
| A2 | 594 mm | 420 mm | 2 x A3 (en largeur) |
| A1 | 840 mm | 594 mm | 2 x A2 (en largeur) |
| A0 | 1188 mm | 840 mm | 2 x A1 (en largeur) |
Comprendre les plans de coffrage . 👌
L'Importance Culturelle et Historique du Dessin Technique
Au-delà de son rôle purement fonctionnel dans la construction moderne, le dessin technique, et par extension le plan de coffrage, possède un impact culturel et historique non négligeable. La capacité à représenter des idées complexes de manière visuelle et précise est une compétence humaine fondamentale qui a évolué au fil des siècles, depuis les premières représentations architecturales jusqu'aux logiciels de conception assistée par ordinateur (CAO) d'aujourd'hui. Le dessin de plans exige la maîtrise des règles de représentation et de notation, un savoir-faire qui témoigne d'une longue tradition d'ingénierie et d'artisanat. Chaque plan de coffrage est ainsi l'héritier d'une longue histoire de transmission du savoir et de l'innovation technique.
