Les écoulements, qu'ils proviennent de lavabos, de douches ou de baignoires, jouent un rôle essentiel dans l'évacuation des eaux usées vers un collecteur central. Ce dernier est, à son tour, relié soit au tout-à-l'égout, soit à une installation d'assainissement non collectif telle qu'une fosse septique. Il est crucial de distinguer l'évacuation des eaux usées, issues des toilettes, de celle des eaux ménagères, provenant des salles de bains et des cuisines. L'installation de ces systèmes d'évacuation est loin d'être anodine et doit impérativement respecter des normes spécifiques, particulièrement en ce qui concerne la section des canalisations et leur hauteur de pose. Ces prescriptions visent à garantir un fonctionnement optimal, à prévenir les désagréments tels que les bruits, les bouchons et les mauvaises odeurs, et à préserver l'intégrité sanitaire du logement.
Les Fondamentaux de l'Évacuation des Eaux Usées
La fonction première d'un système d'écoulement est d'assurer une évacuation fluide et efficace des eaux usées. Pour ce faire, plusieurs éléments doivent être pris en compte. La section de la canalisation doit être rigoureusement adaptée à la quantité d'eau à évacuer. Une canalisation sous-dimensionnée peut rapidement entraîner des engorgements, des bruits désagréables dus à l'air emprisonné, et des odeurs nauséabondes résultant de l'interruption du cycle de l'eau dans les siphons. Le siphon, d'ailleurs, est un composant indispensable de toute installation d'évacuation. Il agit comme une barrière hydraulique, empêchant le retour des gaz d'égout dans le logement, ce qui est impératif pour maintenir un environnement sain.
Au-delà de la section, la hauteur de pose des canalisations d'évacuation est un paramètre déterminant pour leur bon fonctionnement. Elle doit combiner une chute verticale suffisante et une canalisation en pente contrôlée. L'inclinaison idéale se situe généralement entre 3 et 5 centimètres par mètre. Cette pente assure que l'eau s'écoule sans stagner, minimisant ainsi le risque d'accumulation de résidus et de formation de bouchons. La régularité de cette pente est primordiale, et un niveau à bulles ou laser est l'outil adéquat pour la contrôler précisément. Une pente de 1% seulement, soit 1 cm par mètre, est souvent amplement suffisante pour permettre une évacuation efficace.
L'Alimentation en Eau : Une Étape Préalable Cruciale
Avant même de penser à installer la robinetterie et le lavabo lui-même, il est impératif de s'assurer que l'alimentation en eau est correctement mise en place. Cette étape, souvent négligée, est pourtant fondamentale pour le bon fonctionnement futur de l'installation. Il est fortement recommandé d'établir un plan détaillé de l'ensemble de l'installation de plomberie et de prévoir tout l'outillage nécessaire avant de commencer les travaux.
Pour l'alimentation en eau, le choix des matériaux est également important. Les tuyaux en PVC ou en cuivre de diamètres 10/12 mm ou 12/14 mm sont couramment utilisés. Des flexibles de raccordement sont également nécessaires pour assurer la connexion entre les arrivées d'eau et le robinet du lavabo. La hauteur à laquelle ces tuyaux d'alimentation doivent être positionnés varie en fonction des modèles de lavabos.
La Hauteur Idéale pour l'Alimentation et l'Évacuation
Dans de nombreuses configurations, les lavabos sont installés à une hauteur standard d'environ 90 centimètres du sol. Compte tenu de la profondeur typique des vasques, qui se situe généralement entre 20 et 25 centimètres, les tuyaux d'alimentation sont souvent positionnés à environ 60 centimètres du sol. Un raccord flexible d'environ 30 centimètres est ensuite utilisé pour permettre d'atteindre la hauteur finale de 90 centimètres lorsque le robinet est installé.
De manière similaire à l'alimentation, la hauteur de pose des écoulements dépend directement de la hauteur de l'appareil sanitaire à installer. Pour une vasque posée, la hauteur du bord supérieur se situe fréquemment entre 80 et 90 centimètres du sol. Dans ce cas, le diamètre conseillé pour le tuyau d'évacuation est de 32 mm. Pour un lavabo sur colonne, la hauteur de l'écoulement sera conditionnée par la taille de la colonne elle-même.
Il est donc essentiel de comprendre que l'installation des tuyaux d'alimentation et d'évacuation des eaux constitue une étape préalable et cruciale avant la pose du lavabo.

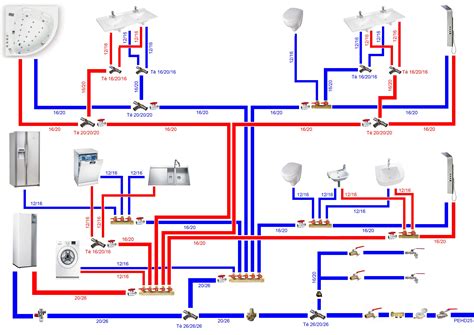

Plomberie 01 : Quelle est la structure d'une installation sanitaire ?
Les Normes d'Évacuation : Un Cadre Strict pour une Maison Saine
Les travaux de plomberie, et en particulier ceux liés à l'évacuation des eaux usées, sont encadrés par des normes strictes. Ces réglementations visent à garantir la salubrité des logements, à prévenir les dégâts des eaux et à assurer la longévité des installations. Que ce soit pour une rénovation ou une nouvelle installation, une connaissance approfondie de ces normes est primordiale.
Dimensionnement des Canalisations et Hauteur de Pose
Le dimensionnement des canalisations est un aspect fondamental. Le diamètre des tuyaux doit être choisi en fonction du débit d'eau à évacuer. Un choix inadapté peut entraîner des problèmes d'engorgement et de mauvaises odeurs. Pour un lavabo, le diamètre conseillé pour le tuyau d'évacuation est de 32 mm. Ce diamètre est suffisant pour gérer le flux d'eau d'un lavabo classique. Cependant, pour d'autres équipements sanitaires, les diamètres varient : 40 mm pour une douche, 50 mm pour une baignoire, et 100 mm pour la canalisation principale et les WC.
La hauteur idéale d'évacuation pour un lavabo est un sujet qui peut varier, mais les recommandations générales existent. Si, en règle générale, l'évacuation des équipements d'une salle d'eau (douche, baignoire, WC, évier) est souvent installée à 90 cm du sol, la hauteur d'évacuation spécifique pour un lavabo dans une salle de bains se situe plus précisément entre 83 et 85 centimètres au-dessus du sol. Il est important de noter que cette hauteur peut fluctuer en fonction du type de lavabo. Par exemple, la hauteur de pose d'un lavabo mural ne dépassera généralement pas les 52 cm à partir du sol.
L'Importance de la Pente et de la Stabilité des Canalisations
Outre la hauteur, la pente des canalisations horizontales est un facteur déterminant pour une évacuation efficace. Une pente régulière, même légère (1% ou 1 cm par mètre), suffit à empêcher la stagnation de l'eau. La stagnation favorise l'accrochage des graisses et des débris sur les parois des tubes, ce qui peut, à terme, conduire à la formation de bouchons récalcitrants. Il est donc crucial d'éviter cette situation en assurant une pente constante.
Le poids de l'eau et les micro-vibrations générées par son écoulement peuvent, avec le temps, fragiliser les fixations des canalisations. Pour pallier ce risque, il est conseillé de multiplier le nombre de points de fixation. L'installation d'un collier de serrage tous les mètres est une bonne pratique pour garantir la stabilité de l'ensemble.

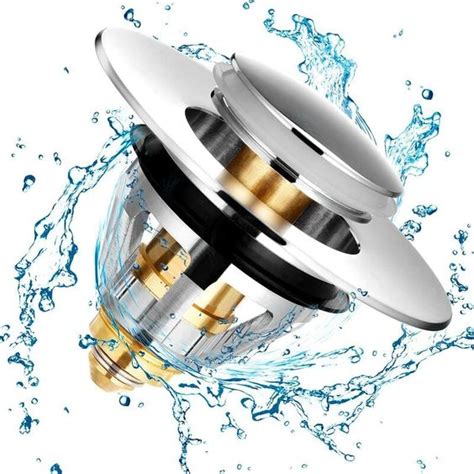

La Bonde : Le Premier Maillon de l'Évacuation
La bonde est le premier élément qui relie l'appareil sanitaire (vasque, lavabo, receveur de douche, baignoire) à son système d'évacuation, via le siphon. Elle est indispensable pour permettre à l'eau de s'écouler correctement et sans fuite. La bonde assure également l'étanchéité du système, ce qui rend le choix de ce composant particulièrement important pour éviter les problèmes futurs. Il existe une large gamme de bondes, chacune avec ses fonctionnalités spécifiques.
Les Différents Types de Bondes et Leurs Caractéristiques
La Bonde Clic-Clac : C'est le type de bonde le plus couramment utilisé dans les salles de bains résidentielles. Son mécanisme simple et fiable permet à la fois d'évacuer l'eau et de la retenir dans la vasque. Une simple pression sur son cache permet de l'ouvrir ou de la fermer. Il existe deux variantes :
- Sans trop-plein : Plus simple à installer car elle ne nécessite pas de raccordement supplémentaire pour le trop-plein. Cependant, elle demande une vigilance accrue pour éviter tout débordement si l'on oublie de l'ouvrir.
- Avec trop-plein : Utilisée pour la plupart des vasques, elle nécessite un raccordement au trou de trop-plein, mais élimine le risque de débordement. Elle est particulièrement recommandée si la vasque est susceptible d'être utilisée par des enfants.
La Bonde à Écoulement Libre : Comme son nom l'indique, cette bonde laisse l'eau s'écouler librement sans possibilité de la retenir. Elle est principalement installée sur les vasques qui ne disposent pas de trop-plein, afin d'éviter tout risque de débordement. Elle s'adapte à tous types de vasques et offre une grande variété de styles esthétiques, avec ou sans capot, avec une grille assortie à la vasque ou en métal chromé.
La Bonde à Tirette : Similaire à la bonde clic-clac dans sa fonction d'ouverture et de fermeture, le système de la bonde à tirette est actionné par un levier, généralement situé derrière le robinet. Son avantage principal est de permettre de manipuler l'ouverture et la fermeture sans avoir à mettre les mains dans l'eau. Comme pour la clic-clac, il est possible de choisir un modèle avec ou sans trop-plein, le modèle avec trop-plein étant fortement conseillé pour prévenir les débordements.
La Bonde à Clapet Rotatif : Moins courante dans les salles de bains modernes, cette bonde ressemble à une bonde clic-clac. Au lieu d'appuyer sur le cache, une pression fait tourner un clapet pour ouvrir ou fermer l'évacuation. Elle est disponible avec ou sans trop-plein. Bien qu'elle puisse apporter une touche d'originalité, sa fiabilité est souvent remise en question, ce qui la rend moins recommandée.
La Bonde à Bouchon : C'est le système le plus simple et le plus économique. Il consiste à utiliser un bouchon, souvent en caoutchouc et relié par une chaîne, pour retenir l'eau. Cependant, ce système manque d'esthétisme et sa matière (le caoutchouc) peut devenir un nid à bactéries, ce qui n'en fait pas le choix le plus hygiénique ni le plus recommandé.
Matériaux et Installation des Bondes
Les bondes sont généralement fabriquées en plastique (PVC ou ABS) ou en métal (laiton chromé, acier inoxydable). Si tous ces matériaux sont généralement fiables, le métal offre souvent un aspect plus esthétique et une meilleure solidité, à condition de choisir un métal résistant à la rouille. Le plastique, quant à lui, est insensible à la corrosion et propose un prix généralement plus abordable.
L'installation de la plupart des bondes est sensiblement identique. Elle commence par la mise en place de la partie supérieure dans la vasque, en s'assurant que la vis de serrage est bien centrée. Ensuite, sur la partie inférieure, il faut placer le joint d'étanchéité (généralement fourni). La partie extérieure est ensuite serrée à la vis pour assembler les deux parties à travers la vasque. Il est essentiel de bien comprimer les deux éléments pour assurer l'étanchéité. Les vis sont souvent cruciformes, il est donc judicieux de disposer de plusieurs tournevis.
Pour les bondes avec trop-plein, le raccordement se fait généralement sans manipulation supplémentaire, le trou d'évacuation menant directement à l'endroit adéquat. La bonde à tirette demande une étape de connexion supplémentaire : il faut relier la tirette au système qui commande l'ouverture et la fermeture de la bonde. Un tournevis cruciforme suffit pour serrer les deux tiges l'une à l'autre.
Une fois la bonde installée, il ne reste plus qu'à visser le siphon sur sa partie inférieure. Le test d'étanchéité est simple : il suffit de boucher ou fermer la bonde, de remplir la vasque jusqu'à une hauteur raisonnable, puis d'ouvrir la bonde. En passant le doigt sous l'évacuation, on peut vérifier l'absence de suintement. En cas de fuite, il suffit de resserrer la bonde.
Conseils pour une Installation Durable
Pour éviter les mauvaises surprises, il est conseillé de choisir une bonde de qualité, notamment une avec une vis de serrage en métal. Le plastique peut casser avec le temps, tandis que le métal offre une meilleure longévité. Investir quelques euros supplémentaires peut s'avérer judicieux pour prévenir les problèmes futurs. En cas de difficultés d'étanchéité, l'application d'un joint silicone peut être une solution, bien que le joint fourni soit généralement suffisant.
Hauteur Modulable et Considérations Spécifiques
Il est important de savoir que la hauteur d'installation des lavabos et vasques n'est pas gravée dans le marbre. Si les normes fournissent des repères, chaque propriétaire est, dans une certaine mesure, libre de modifier la hauteur de son lavabo une fois installé. Cette flexibilité est particulièrement pertinente lorsqu'il s'agit de s'adapter à des besoins spécifiques.
Adaptations pour les Enfants et les Personnes à Mobilité Réduite
Les enfants, par exemple, bénéficient grandement de lavabos placés à une hauteur plus accessible, souvent autour de 50 cm du sol. Cela leur confère une autonomie accrue lors de leur toilette et réduit le risque de glissade lorsqu'ils utilisent un rehausseur. Pour les personnes à mobilité réduite, des normes spécifiques existent également, visant à faciliter leur accès et leur utilisation des équipements sanitaires.
La Hauteur de Descente et l'Efficacité de l'Écoulement
La longueur de la colonne de chute d'un lavabo n'a pas d'influence directe sur la qualité de l'écoulement des eaux usées. C'est le réseau de conduits situé au-delà de cette descente qui est responsable de l'évacuation. La bonne gestion de ces conduits, notamment par le choix des diamètres appropriés (32 mm pour un lavabo, comme mentionné précédemment) et le respect de la pente, est essentielle pour prévenir les problèmes d'engorgement.
Préparation et Installation : Une Approche Méthodique
Lorsque l'on envisage d'installer ou de remplacer un lavabo, deux options s'offrent : confier les travaux à un professionnel ou les réaliser soi-même. Quelle que soit l'option choisie, une préparation minutieuse est indispensable. Après avoir sélectionné le modèle de lavabo, défini son emplacement exact et préparé les branchements d'arrivée d'eau, la détermination de la hauteur d'évacuation devient une étape clé.
Anticiper l'Évacuation pour une Installation Sans Souci
Si vous êtes certain du lieu d'implantation de votre lavabo, il est possible de préparer la canalisation d'évacuation en amont. Montez votre tuyau vertical à une hauteur maximale de 40 à 50 cm du sol et obturez-le temporairement avec un adhésif résistant, comme l'adhésif PVC orange. Lorsque le moment sera venu de procéder au raccordement définitif avec le lavabo, il suffira de retirer l'adhésif, d'installer un manchon au sommet du tube pour assurer la liaison avec le siphon, et ainsi d'achever l'installation du système d'évacuation.
Le marché offre une multitude de fabricants de vasques et de lavabos, tels que Akw International, Cygnus Bath, Delabie, Geberit, Néova, Porcher, ou encore Vitra. Chacune de ces marques propose une large gamme de sanitaires répondant à divers goûts et besoins. Les conseillers spécialisés peuvent vous aider à trouver le lavabo idéal, en tenant compte de vos exigences esthétiques et fonctionnelles.
En définitive, la conception et l'installation d'un système d'évacuation de lavabo, bien que semblant simples, requièrent une attention particulière aux détails, au respect des normes et à la compréhension des principes fondamentaux de la plomberie. Une installation correcte est le gage d'un confort durable et d'une maison saine.
