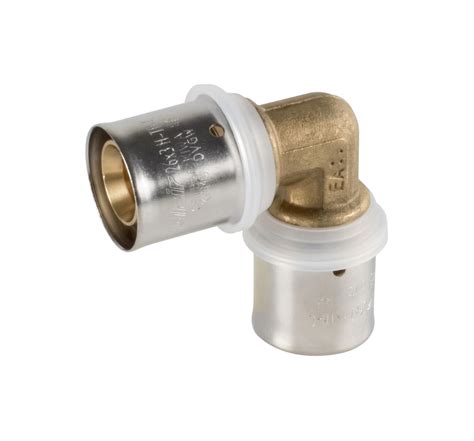

Le coude femelle multicouche à visser, d'un angle de 90°, se présente comme une solution technique performante et éprouvée pour la création de dérivations filetées dans les réseaux de chauffage et sanitaires. Conçu pour s'intégrer parfaitement aux tubes multicouches de diamètre 16 mm, ce raccord offre une alternative propre et rapide aux méthodes de cintrage traditionnelles, tout en garantissant une étanchéité et une durabilité exceptionnelles. Sa conception ingénieuse, alliant des matériaux de haute qualité à des caractéristiques de mise en œuvre simplifiées, en fait un composant essentiel pour les professionnels comme pour les bricoleurs avertis souhaitant réaliser des installations fiables et pérennes.
Conception et Matériaux : Une Alliance pour la Performance
La robustesse et la longévité de ce coude multicouche reposent sur une sélection rigoureuse de ses composants. Le corps principal du raccord est fabriqué en laiton nickelé, un matériau reconnu pour son excellente résistance à la corrosion, assurant ainsi une durée de vie prolongée même dans des environnements humides ou sujets à des variations de pH. Cette propriété est particulièrement cruciale pour les applications sanitaires où la qualité de l'eau peut impacter la dégradation des matériaux.
La fiabilité du sertissage est assurée par une douille en acier inoxydable. Cet élément joue un rôle mécanique primordial lors de la phase de pressage. Sa structure est conçue pour permettre une déformation contrôlée, créant ainsi une liaison mécanique solide et étanche avec le tube multicouche. Cette conception "multi-empreintes" le rend compatible avec les mâchoires de sertissage de profil TH, mais également, selon les spécifications de certains modèles, avec les profils H et U, offrant ainsi une flexibilité appréciable en termes d'outillage et de compatibilité avec diverses marques de pinces à sertir. Cette adaptabilité est un atout majeur sur les chantiers où l'équipement peut varier.
Pour parfaire l'étanchéité, des joints en EPDM PEROX sont intégrés. L'EPDM (Éthylène-Propylène-Diène-Monomère) est un élastomère synthétique réputé pour sa résistance aux températures élevées, aux intempéries, à l'ozone et à un large éventail de produits chimiques, y compris le chlore souvent présent dans l'eau potable. La technologie PEROX garantit une réticulation plus homogène et une meilleure stabilité thermique et chimique du joint, contribuant significativement à la fiabilité à long terme de la connexion.
Un élément distinctif de ce type de raccord est la présence d'une bague transparente ou d'une fenêtre de visualisation. Cette caractéristique, loin d'être un simple gadget esthétique, est un gage de sécurité et de qualité lors de l'installation. Elle permet à l'installateur de vérifier visuellement que le tube multicouche a été correctement inséré jusqu'à la profondeur requise avant de procéder au sertissage. Cette vérification visuelle est un moyen simple mais efficace de prévenir les erreurs de montage qui pourraient compromettre l'étanchéité du raccord.
Le filetage femelle, quant à lui, est conforme à la norme UNI-EN-ISO 228 (également connue sous l'appellation BSPP - British Standard Pipe Parallel). Cette norme garantit une compatibilité universelle avec les raccords filetés mâles de même dimension, qu'il s'agisse d'appareils sanitaires, de robinetterie, de flexibles ou d'autres accessoires plumbing. Les tailles les plus courantes sont proposées, telles que 16-1/2", 16-3/4", permettant une intégration aisée dans les configurations existantes ou lors de nouvelles installations.
Performances Techniques et Applications
Ce coude femelle multicouche à visser est conçu pour supporter des conditions d'exploitation courantes dans les bâtiments résidentiels et tertiaires. Il peut opérer en toute sécurité dans une plage de température allant de 5 °C à 90 °C. La pression maximale admissible est de 10 bars, que ce soit à la température minimale ou maximale de fonctionnement. Ces caractéristiques techniques couvrent la grande majorité des besoins des réseaux d'eau chaude et froide sanitaires, ainsi que des circuits de chauffage, y compris les systèmes de chauffage central et les planchers chauffants.
L'application principale de ce raccord est de permettre un changement de direction à 90° tout en créant une sortie filetée femelle. Il est idéal pour déporter une arrivée d'eau vers un robinet, pour raccorder un flexible de manière propre et sécurisée, ou pour remonter un tube verticalement vers un collecteur, par exemple. L'utilisation d'un coude à 90° évite ainsi les courbures trop serrées du tube multicouche, réduisant considérablement le risque de pincement, d'ovalisation ou de rupture des couches internes du tube. Ces défauts peuvent, à terme, entraîner une diminution du débit, une augmentation des pertes de charge et une fragilisation prématurée de l'installation.
Comment réaliser un coude 90° en multicouche
Mise en Œuvre : Simplicité et Précision
La mise en œuvre de ce coude femelle multicouche est conçue pour être rapide et efficace, même pour des installateurs moins expérimentés, à condition de respecter les bonnes pratiques. L'outillage essentiel comprend un calibreur/ébavureur pour préparer l'extrémité du tube multicouche, ainsi qu'une pince à sertir équipée des mâchoires adaptées au profil TH (ou H/U selon le modèle).
Le processus débute par une coupe franche et perpendiculaire du tube multicouche. Il est impératif d'ébavurer soigneusement l'intérieur et l'extérieur du tube après la coupe. Cette étape permet d'éliminer toute aspérité qui pourrait endommager les joints lors de l'insertion ou du sertissage, garantissant ainsi une étanchéité parfaite. L'utilisation d'un calibreur aide également à rétablir la circularité parfaite du tube, essentielle pour un engagement optimal dans le raccord.
Ensuite, le tube est inséré dans le coude jusqu'à ce que le repère de profondeur, visible à travers la fenêtre de contrôle, soit atteint. Cette vérification visuelle est une étape clé pour s'assurer que le tube est correctement positionné. Une fois le tube en place, les mâchoires de la pince à sertir, choisies en fonction du profil TH (ou H/U) et du diamètre du tube, sont positionnées sur la douille en acier inoxydable du raccord. Il est crucial de maintenir la pince parfaitement perpendiculaire au coude pour garantir un sertissage uniforme et une liaison mécanique optimale. Le sertissage est ensuite réalisé d'une pression franche et continue jusqu'à ce que l'outil atteigne sa butée. Un contrôle visuel final permet de s'assurer que le marquage d'insertion est toujours visible et que l'écrasement de la douille est régulier sur toute sa circonférence.
Pour des applications nécessitant une grande précision, comme des raccords spécifiques de type "coude femelle multicouche 16x1/2 à sertir" ou "raccord multicouche femelle 26 mm 3/4", ce type de coude, décliné dans les combinaisons usuelles, répondra aux besoins courants rencontrés sur les chantiers de construction neuve comme en rénovation.
Avantages Comparatifs et Qualité Certifiée
Par rapport à d'autres systèmes de raccordement, le multicouche à sertir, et particulièrement ce coude femelle, offre plusieurs avantages distincts. L'absence de flamme lors de la pose élimine les risques d'incendie, rendant l'installation plus sûre, notamment dans les environnements sensibles ou lors de travaux en présence d'autres corps de métier. Le gain de temps à la pose est également significatif par rapport au soudage ou au brasage, ce qui se traduit par une réduction des coûts de main-d'œuvre. La fiabilité et la reproductibilité des assemblages sertis, lorsqu'ils sont réalisés avec le bon outillage et dans le respect des procédures, sont exceptionnelles, minimisant les risques de fuites et les interventions ultérieures.
La certification NF (Norme Française) témoigne de la conformité du produit aux normes de qualité et de sécurité les plus strictes en vigueur en France. Cette certification, souvent accompagnée de la mention "Qualibat CSTBat" pour les systèmes de construction, assure au professionnel et au particulier que le raccord a été soumis à des tests rigoureux et qu'il répond aux exigences de performance et de durabilité. De plus, la mention ACS (Attestation de Conformité Sanitaire) pour certains modèles confirme que le raccord est apte au contact de l'eau potable, une exigence fondamentale pour les installations sanitaires.
Il est important de noter que, conformément aux politiques d'approvisionnement de certains distributeurs, l'article peut être livré sous différentes marques équivalentes. Ces marques garantissent le même niveau de qualité, les mêmes certifications et la même compatibilité technique, assurant ainsi que le professionnel ne sera pas pénalisé par la disponibilité ponctuelle d'une marque spécifique.
Intégration dans une Gamme Complète
Ce coude femelle multicouche à visser 90° s'inscrit logiquement dans une gamme complète de raccords pour tubes multicouches. Pour réaliser des installations encore plus complexes, il peut être judicieusement associé à d'autres éléments de la même série. Par exemple, pour créer des dérivations horizontales ou verticales, l'utilisation de tés femelles à sertir de diamètre approprié permettra de construire des réseaux homogènes et faciles à contrôler. Pour des assemblages linéaires, des unions mâles ou femelles à sertir, ou des raccords union à écrou libre, compléteront la panoplie d'outils de l'installateur. La cohérence de l'ensemble des raccords utilisés dans une installation garantit une performance optimale et une durabilité accrue.
En résumé, le coude femelle multicouche à visser 90° est bien plus qu'un simple raccord. C'est une solution technique complète qui allie innovation, fiabilité et facilité d'installation. Sa conception soignée, ses matériaux de qualité et sa conformité aux normes en font un choix privilégié pour tous les projets de plomberie, assurant une tranquillité d'esprit durable aux utilisateurs finaux.
Informations Complémentaires et Disponibilité
Les raccords multicouches, y compris ce coude femelle à 90°, sont généralement disponibles dans les grandes surfaces de bricolage et les points de vente spécialisés en matériaux de construction et plomberie. Les options de livraison varient, avec des services de type "SPRINT" disponibles dans certaines zones géographiques pour une livraison rapide, ainsi que des options de retrait en magasin. La garantie fabricant, souvent de 2 ans, offre une sécurité supplémentaire quant à la qualité et la durabilité du produit.
Les spécifications techniques précises, telles que le diamètre du tube multicouche (ici Ø16 mm) et la dimension du filetage femelle (par exemple 1/2" ou 3/4"), doivent être vérifiées lors de l'achat pour s'assurer de la compatibilité avec le reste de l'installation. Les références produit, codes EAN/GTIN et les noms des fabricants ou représentants UE sont des informations clés pour identifier précisément le composant désiré et pour toute démarche de commande ou de suivi technique. La disponibilité de fiches QCE (Fiche Produit relative aux Qualités et Caractéristiques Environnementales) permet également d'évaluer l'impact écologique du produit.
